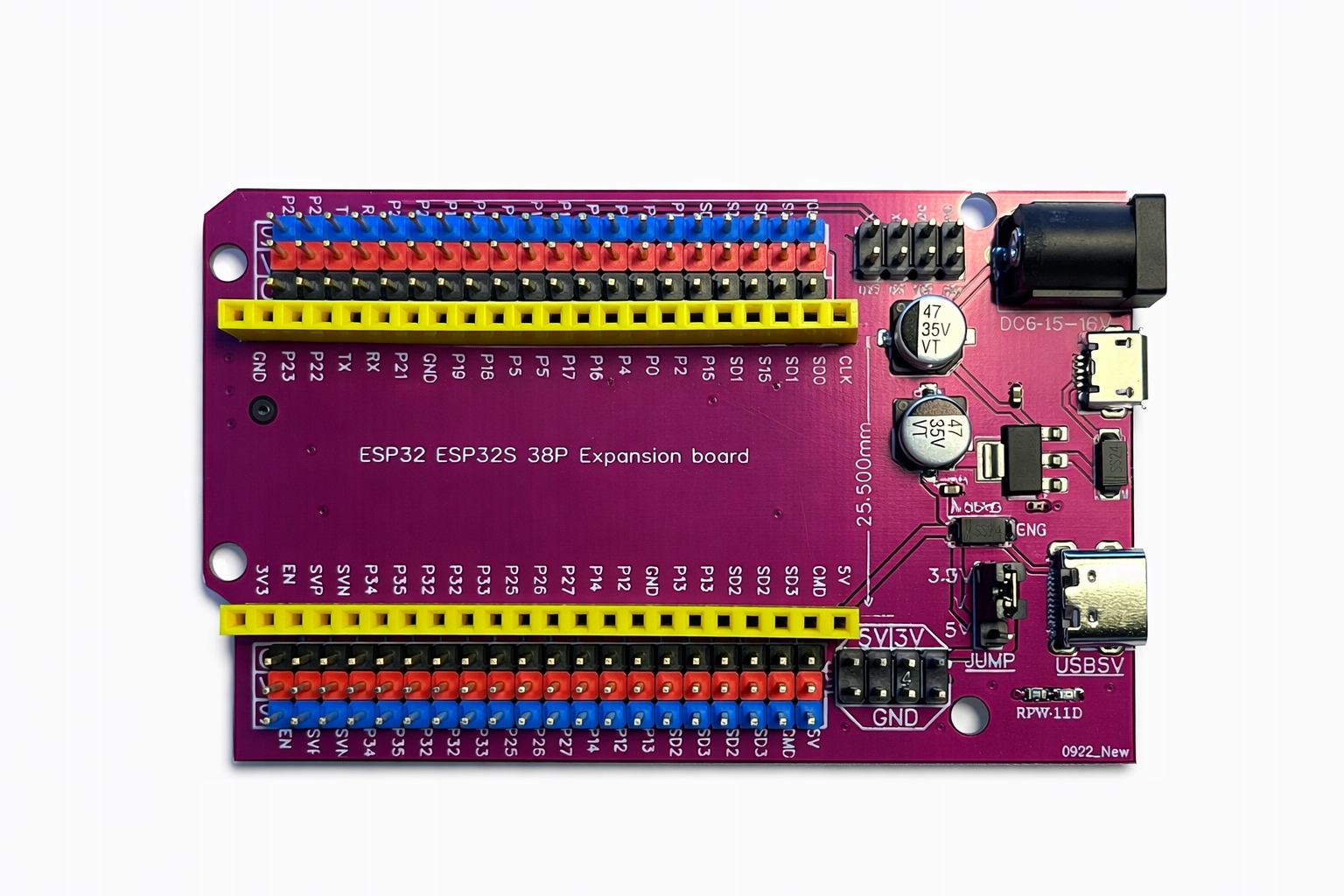

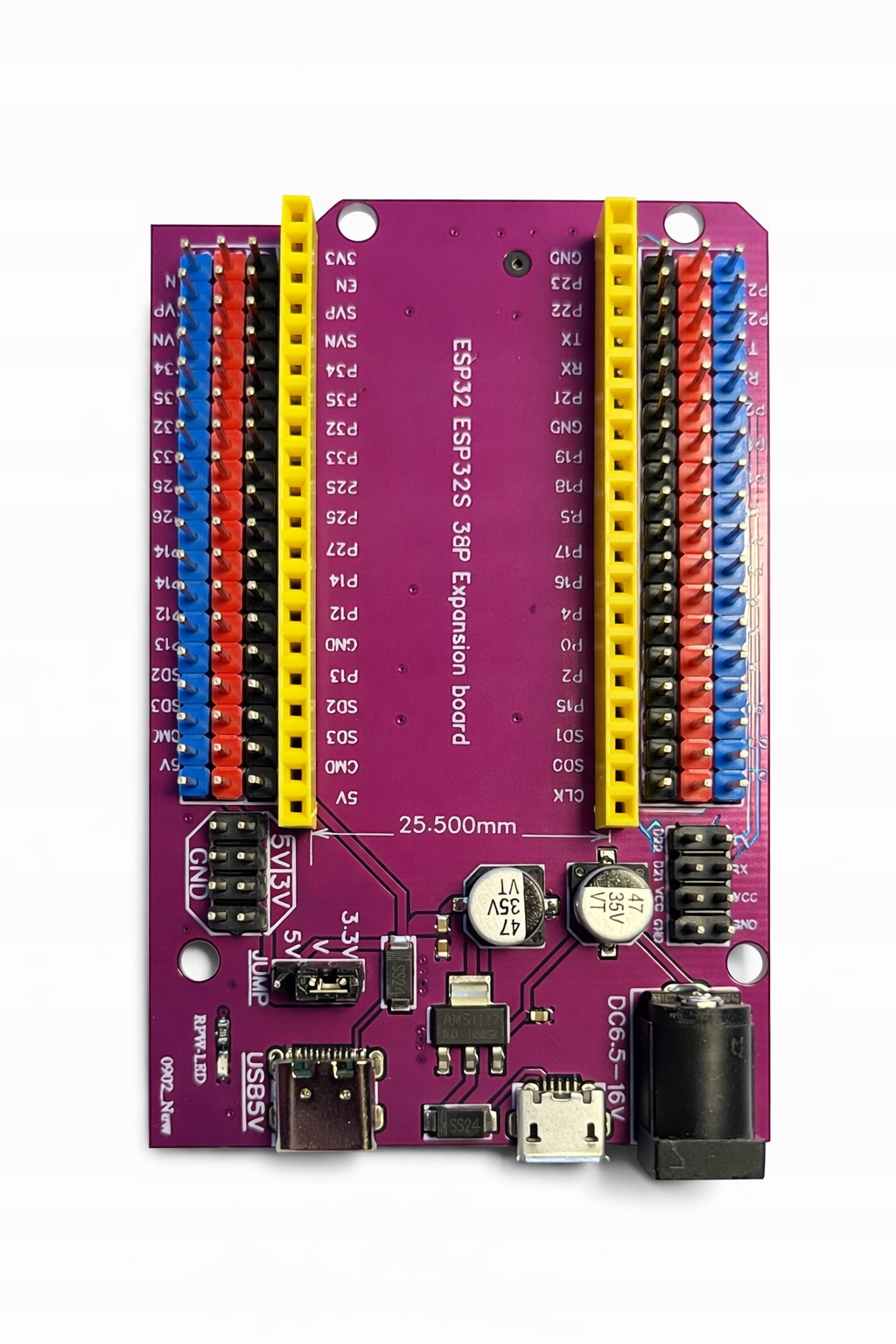

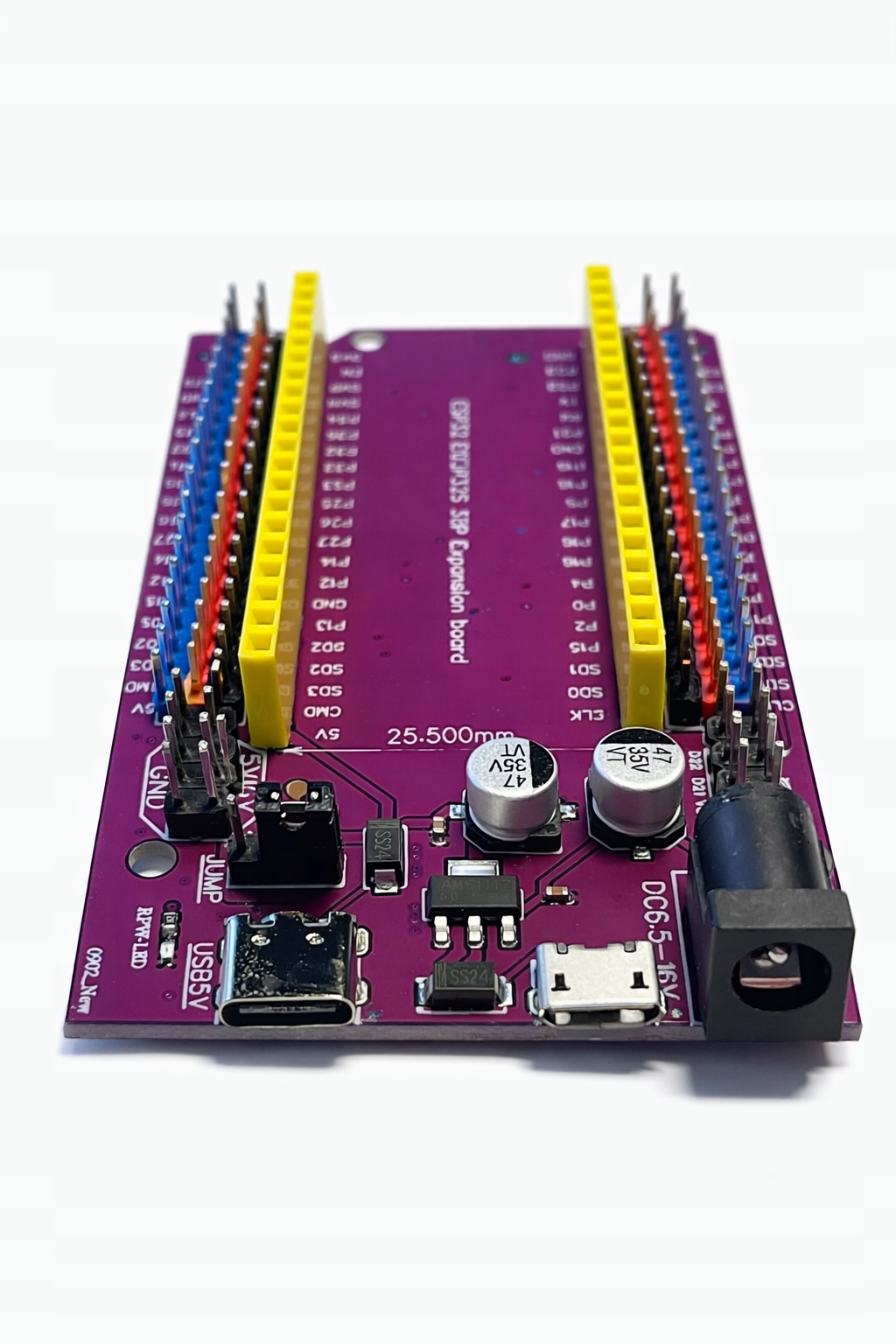

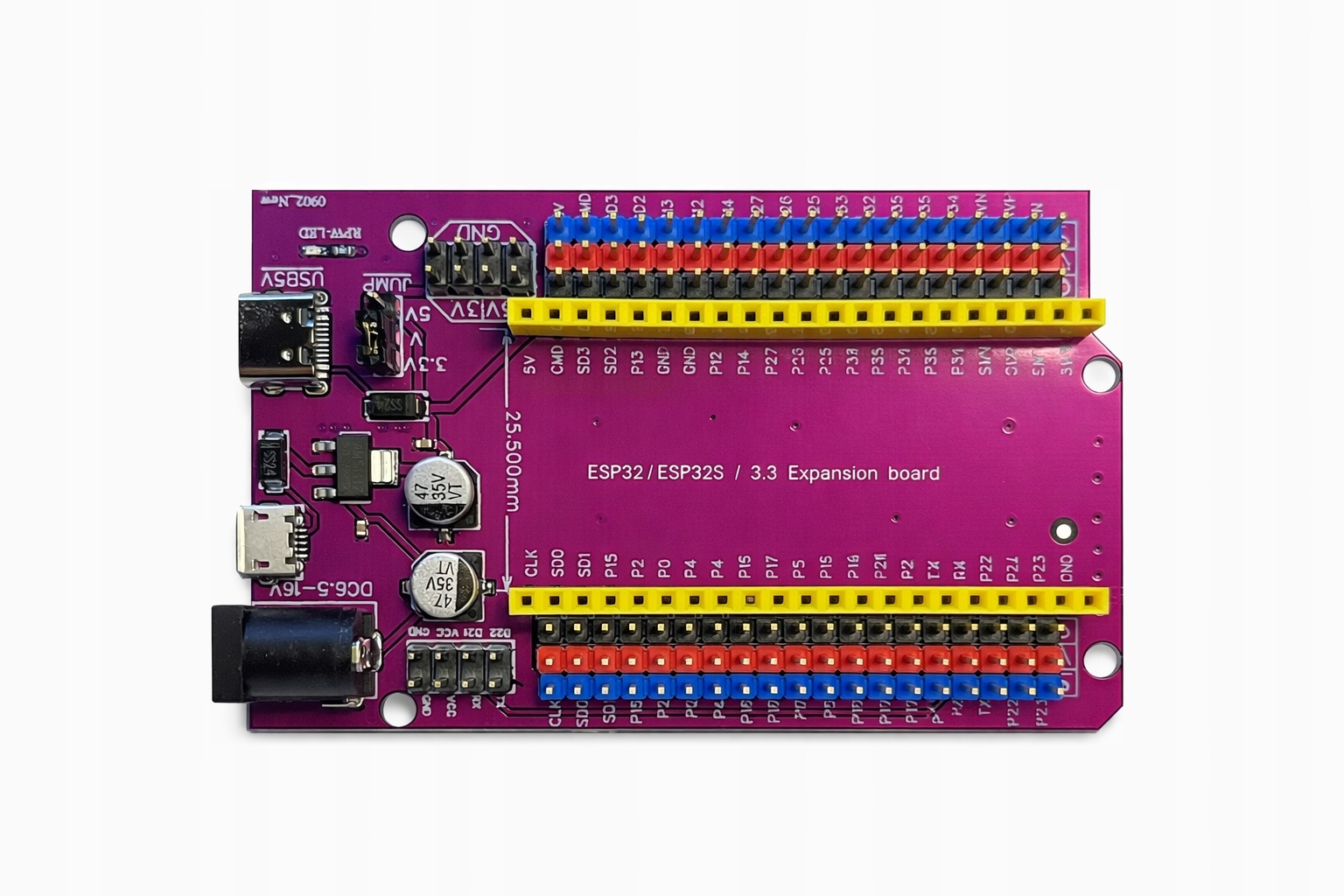

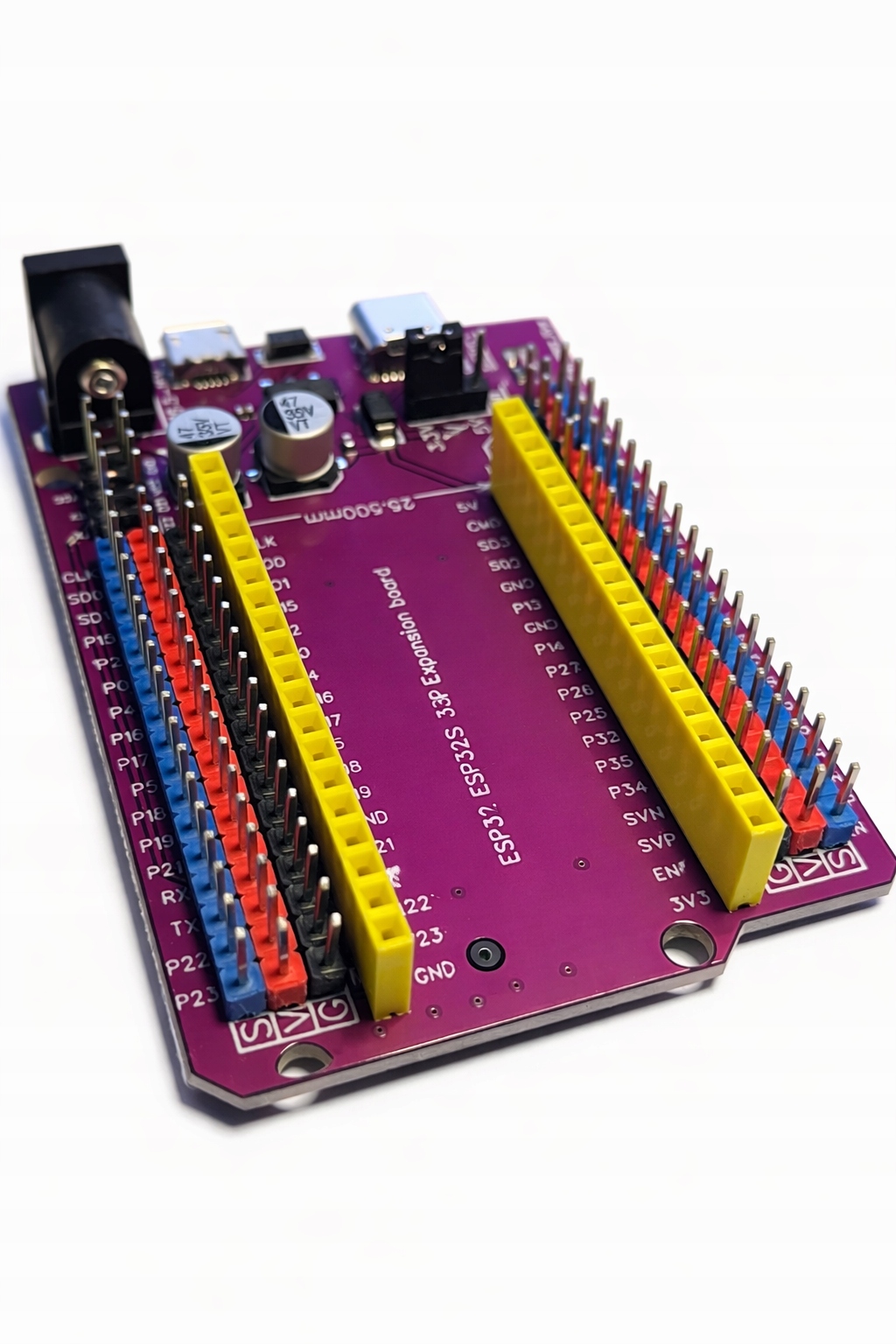

ESP32 38 Pin – Płytka Rozszerzeń z Modułem Zasilania

ESP32 Expansion Board 38 Pin – Płytka Rozszerzeń z Modułem Zasilania

Płytka rozszerzeń GPIO do ESP32 DevKit – 38 pin

ESP32 Expansion Board 38 Pin to zaawansowana płytka rozszerzeń przeznaczona do współpracy z popularnymi modułami ESP32 DevKit w wersji 38 pin. Umożliwia wygodne wyprowadzenie wszystkich pinów GPIO mikrokontrolera oraz szybkie i uporządkowane podłączanie czujników, modułów oraz elementów wykonawczych.

W przeciwieństwie do prostych adapterów GPIO, ta wersja płytki posiada wbudowany moduł zasilania, który umożliwia zasilanie układu z kilku różnych źródeł, takich jak gniazdo DC, USB-C lub Micro-USB. Dzięki temu płytka idealnie nadaje się do projektów prototypowych, systemów IoT oraz zastosowań edukacyjnych.

Dzięki zastosowaniu złączy 3-pin (Signal / VCC / GND) każdy pin mikrokontrolera jest dostępny w wygodnej formie do bezpośredniego podłączania modułów i czujników.

Zasada działania

Płytka działa jako adapter wyprowadzeń GPIO dla modułu ESP32 DevKit.

Po zamontowaniu płytki ESP32 w centralnych gniazdach rozszerzenia wszystkie wyprowadzenia mikrokontrolera zostają udostępnione na zewnętrznych złączach.

Każdy pin GPIO posiada dedykowane złącze 3-pin, które zawiera:

• Signal (GPIO) – linia sygnałowa mikrokontrolera

• VCC – zasilanie modułów

• GND – masa układu

Dodatkowo płytka posiada układ zasilania ze stabilizatorem napięcia, który umożliwia wygodne zasilanie całego układu z zewnętrznych źródeł.

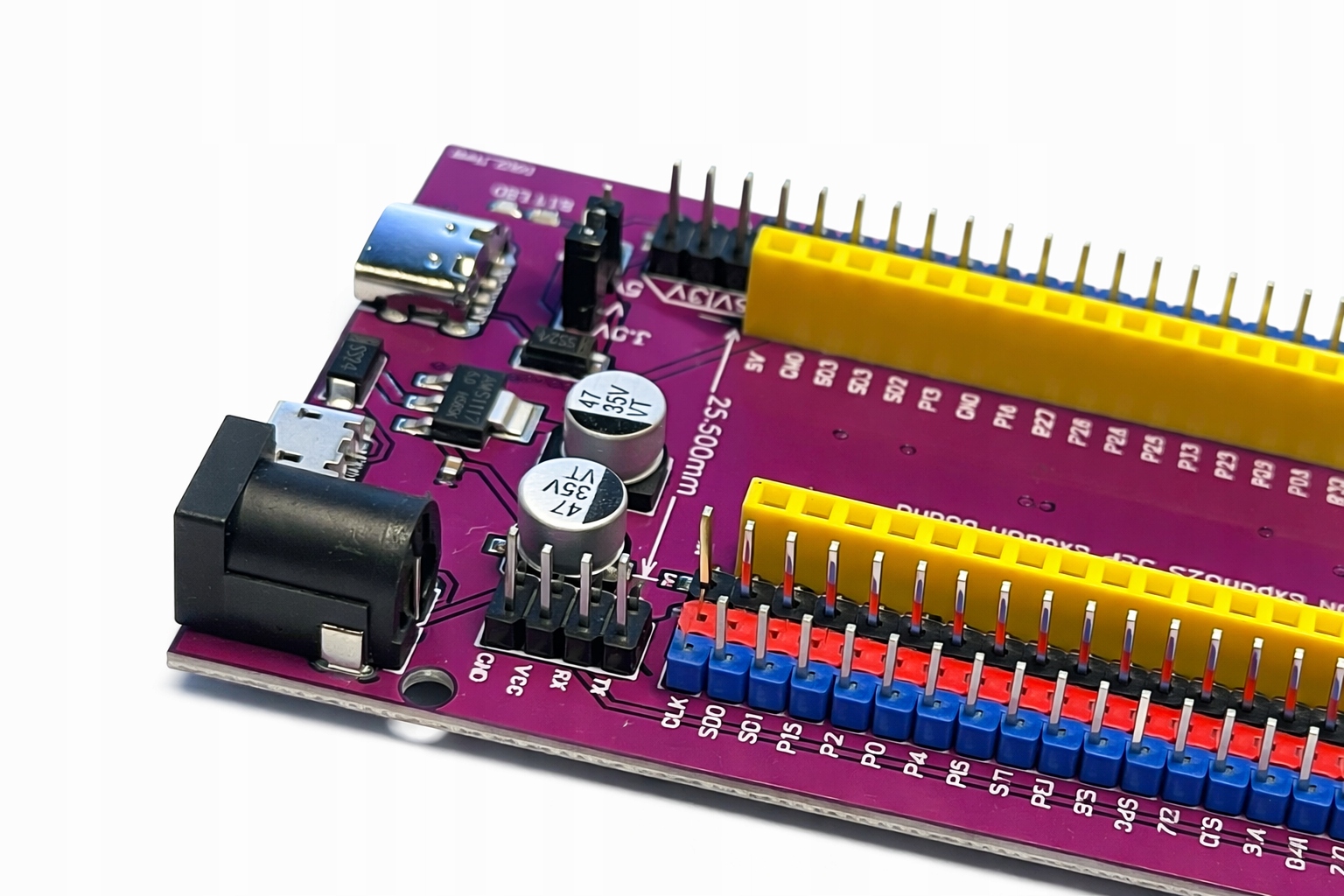

Wbudowany moduł zasilania

Płytka została wyposażona w kilka sposobów zasilania:

1️⃣ Gniazdo DC (barrel jack)

• zakres napięcia: 6.5V – 16V

2️⃣ Port USB-C

• napięcie wejściowe: 5V

3️⃣ Port Micro-USB

• napięcie wejściowe: 5V

Na płytce znajduje się również stabilizator napięcia oraz kondensatory filtrujące, które zapewniają stabilne zasilanie modułu ESP32 i podłączonych urządzeń.

Źródło zasilania można wybrać za pomocą zworki (jumper).

Najważniejsze cechy produktu

✔ kompatybilność z ESP32 DevKit 38 pin

✔ wyprowadzenie wszystkich pinów GPIO

✔ wygodne złącza 3-pin (Signal / VCC / GND)

✔ wbudowany moduł zasilania

✔ zasilanie przez DC 6.5-16V

✔ zasilanie przez USB-C 5V

✔ zasilanie przez Micro-USB 5V

✔ stabilizator napięcia i filtracja zasilania

✔ zworka wyboru źródła zasilania

✔ czytelne oznaczenia pinów na płytce

✔ idealna do prototypowania i projektów IoT

Specyfikacja techniczna

Typ modułu: ESP32 Expansion Board

Kompatybilność: ESP32 DevKit 38 pin

Liczba pinów:

38

Rodzaj wyprowadzeń:

GPIO + VCC + GND

Typ złączy GPIO:

3-pin (Signal / VCC / GND)

Rozstaw pinów:

2.54 mm

Źródła zasilania:

• gniazdo DC – 6.5V – 16V

• USB-C – 5V

• Micro-USB – 5V

Stabilizacja napięcia:

wbudowany regulator napięcia

Elementy zasilania:

• stabilizator napięcia

• kondensatory filtrujące

• diody zabezpieczające

Montaż ESP32:

gniazda pinowe (socket)

Materiał PCB:

FR4

Kolor płytki:

fioletowy (purple)

Zastosowanie

Płytka idealnie sprawdzi się w projektach takich jak:

• systemy IoT (Internet of Things)

• automatyka domowa

• systemy monitoringu i pomiarów

• robotyka

• projekty edukacyjne

• szybkie podłączanie czujników

• prototypowanie układów elektronicznych

• projekty Arduino / ESP32 / DIY

Zawartość zestawu

✔ 1 × płytka ESP32 Expansion Board 38 Pin z modułem zasilania

(moduł ESP32 DevKit nie jest częścią zestawu)
