Mikrokontroler ESP32 DevKit CH340 Type-C WiFi BT ESP-32 WROOM

Mikrokontroler ESP32 DevKit CH340 Type-C WiFi BT ESP-32 WROOM

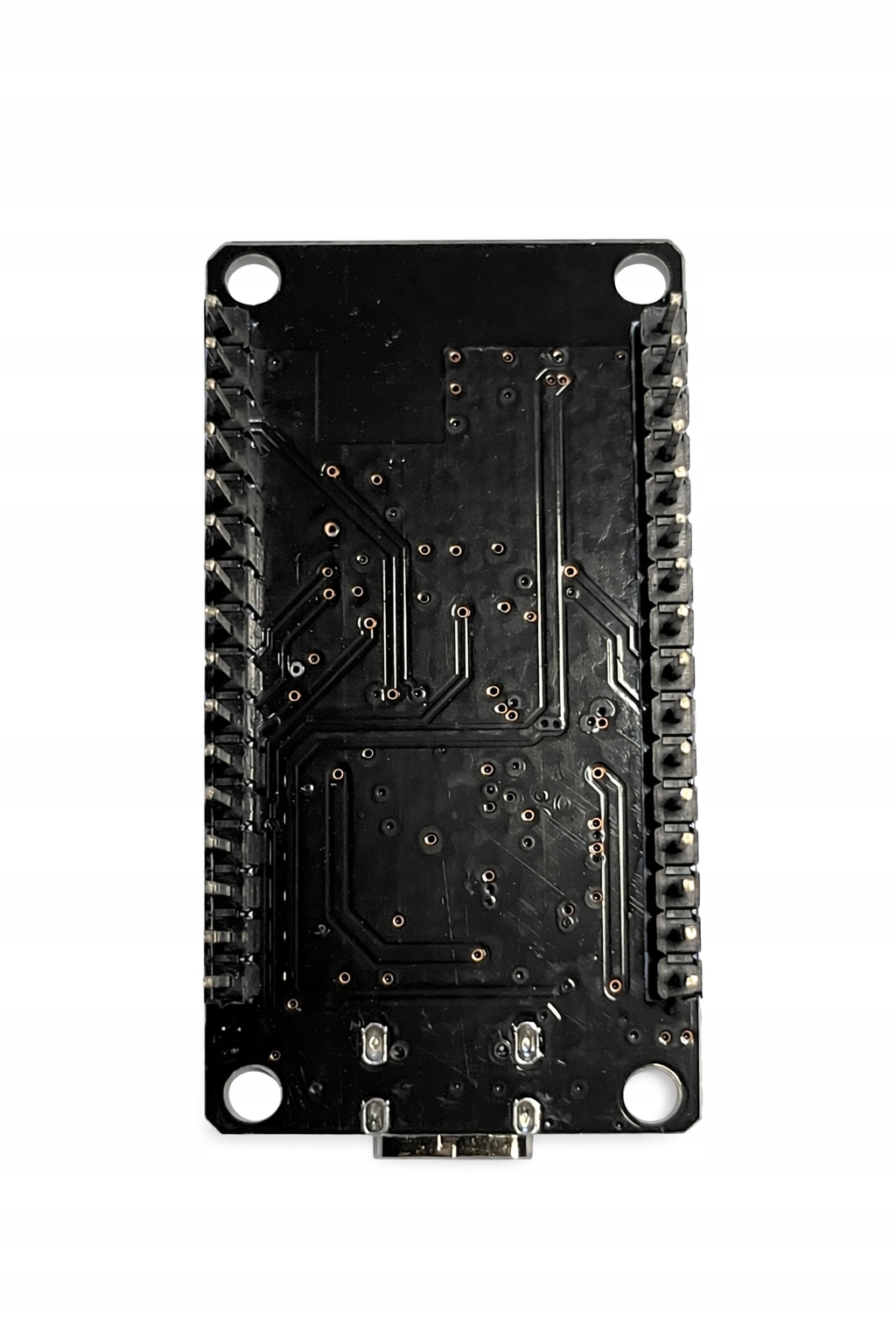

ESP32 DevKit V1 USB-C CH340 – ESP-32 WROOM WiFi Bluetooth 30PIN

Płytka rozwojowa ESP32 z WiFi i Bluetooth

ESP32 DevKit V1 to nowoczesna płytka rozwojowa oparta na mikrokontrolerze ESP32-WROOM, wyposażona w komunikację WiFi 2.4 GHz oraz Bluetooth / Bluetooth Low Energy (BLE). Dzięki wysokiej wydajności, dużej liczbie interfejsów oraz wbudowanej łączności bezprzewodowej moduł jest szeroko stosowany w projektach IoT, automatyki domowej, robotyki oraz elektroniki DIY.

Płytka posiada port USB Type-C, który umożliwia łatwe zasilanie oraz programowanie modułu. Komunikacja z komputerem odbywa się za pomocą wbudowanego konwertera USB-UART CH340, dzięki czemu program można wgrywać bezpośrednio z poziomu komputera.

Wyprowadzone piny GPIO pozwalają na wygodne podłączanie czujników, modułów komunikacyjnych, wyświetlaczy oraz innych elementów elektronicznych.

Zasada działania

Sercem płytki jest mikrokontroler ESP32, który integruje:

• dwurdzeniowy procesor

• moduł komunikacji WiFi

• Bluetooth / BLE

• liczne interfejsy komunikacyjne

Dzięki temu urządzenie może komunikować się z:

• siecią WiFi

• serwerami internetowymi

• aplikacjami mobilnymi

• innymi urządzeniami Bluetooth

Programowanie odbywa się poprzez port USB-C, który wykorzystuje konwerter CH340 USB → UART. Umożliwia to bezpośrednie wgrywanie programu z komputera w środowiskach takich jak Arduino IDE, MicroPython czy ESP-IDF.

Na płytce znajdują się również przyciski EN (reset) oraz BOOT, które pozwalają na resetowanie mikrokontrolera oraz uruchomienie trybu programowania.

Najważniejsze cechy produktu

✔ mikrokontroler ESP32-WROOM

✔ dwurdzeniowy procesor Tensilica LX6

✔ taktowanie do 240 MHz

✔ wbudowane WiFi 2.4 GHz (802.11 b/g/n)

✔ Bluetooth Classic oraz BLE

✔ port USB Type-C do zasilania i programowania

✔ konwerter USB-UART CH340

✔ stabilizator napięcia AMS1117-3.3V

✔ do 34 pinów GPIO

✔ zintegrowana antena PCB WiFi / Bluetooth

✔ przyciski EN (reset) oraz BOOT (tryb programowania)

✔ dioda PWR (zasilanie) oraz dioda użytkownika LED

Specyfikacja techniczna

Mikrokontroler:

ESP32

Moduł:

ESP-32 WROOM

Procesor:

Dual-Core Tensilica LX6

Częstotliwość taktowania:

do 240 MHz

Pamięć SRAM:

520 KB

Pamięć Flash:

najczęściej 4 MB

Łączność bezprzewodowa

• WiFi 802.11 b/g/n – 2.4 GHz

• Bluetooth v4.2

• Bluetooth Low Energy (BLE)

Napięcie pracy mikrokontrolera:

3.3 V

Napięcie zasilania płytki:

5 V (USB-C)

Stabilizator napięcia:

AMS1117-3.3V

Konwerter USB-UART:

CH340

Interfejs USB:

USB Type-C

Interfejsy komunikacyjne

• GPIO

• SPI

• I2C

• UART

• I2S

• PWM

• ADC

• DAC

• Touch Sensor

Liczba pinów płytki:

30 pin (DevKit V1)

Antena:

zintegrowana antena PCB

Obsługiwane środowiska programowania

• Arduino IDE

• ESP-IDF

• MicroPython

• PlatformIO

Zastosowanie

Płytka doskonale sprawdzi się w projektach takich jak:

✔ Internet of Things (IoT)

✔ automatyka domowa (Smart Home)

✔ inteligentne czujniki

✔ systemy monitoringu i pomiarów

✔ robotyka

✔ projekty edukacyjne

✔ urządzenia komunikujące się przez WiFi lub Bluetooth

✔ projekty Arduino / ESP32 / DIY

Zawartość zestawu

✔ 1 × płytka ESP32 DevKit V1 USB-C CH340 (ESP-32 WROOM)
