Krótki Podnośnik samochodowy pneumatyczny BAŁWANEK 3,5T APK-3500 130–430 mm (kanałowy, poduszkowy) Stix Tool

Krótki podnośnik pneumatyczny bałwankowy APK-3500 przeznaczony jest do unoszenia pojazdów o masie do 3,5 tony. Kompaktowa konstrukcja bez kółek oraz krótkie uchwyty sprawiają, że model ten dobrze sprawdza się w pracy w kanale, na ograniczonej przestrzeni oraz w transporcie.

Numer katalogowy: 23-03-77755

Model: APK-3500

Producent: Stix Tool

Ilość: 1 szt.

⚙️ Specyfikacja techniczna:

• Maksymalna wysokość: 430 mm
• Minimalna wysokość: 130 mm
• Udźwig: 3500 kg
• Średnica poduszki: 270 mm
• Średnica stopki gumowej: 100 mm
• Średnica nakładki gumowej: 180 mm
• Przyłącze powietrza: 3/8"
• Zawory: wlotowy / wylotowy
• Zawór bezpieczeństwa: tak, EU Safety Valve
• Zasilanie: sprężone powietrze
• Ciśnienie robocze: 5–10 bar
• Masa podnośnika: 16,3 kg
• Dodatkowa nakładka ochronna: tak, w komplecie

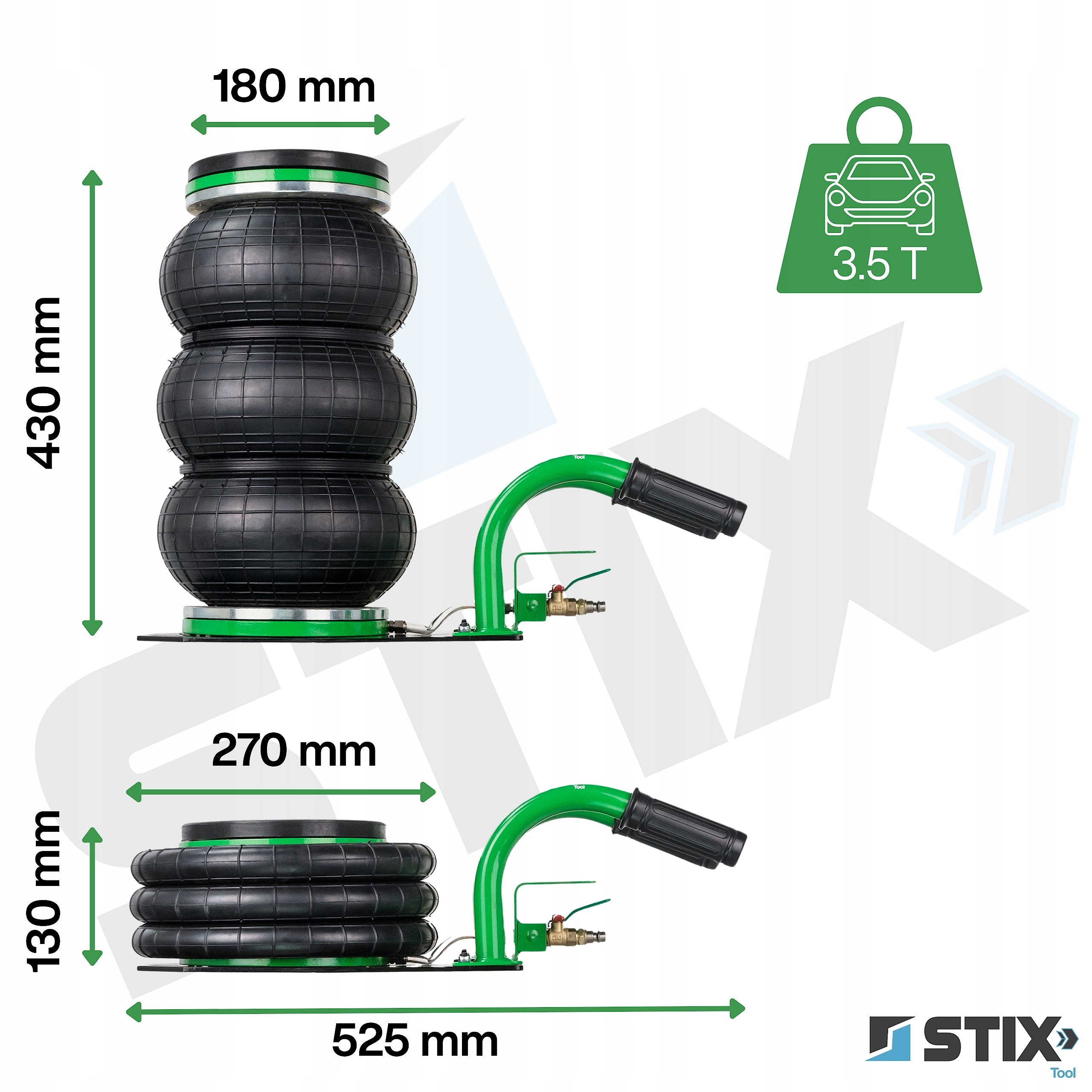

➡️ Wysokość minimalna i maksymalna – zastosowanie w praktyce

Wysokość początkowa wynosi 130 mm, co pozwala na wsunięcie pod większość pojazdów osobowych.

Po napompowaniu podnośnik osiąga 430 mm, umożliwiając dostęp do koła i elementów zawieszenia.

Zakres pracy odpowiada typowym zastosowaniom warsztatowym, takim jak demontaż kół czy obsługa ogumienia.

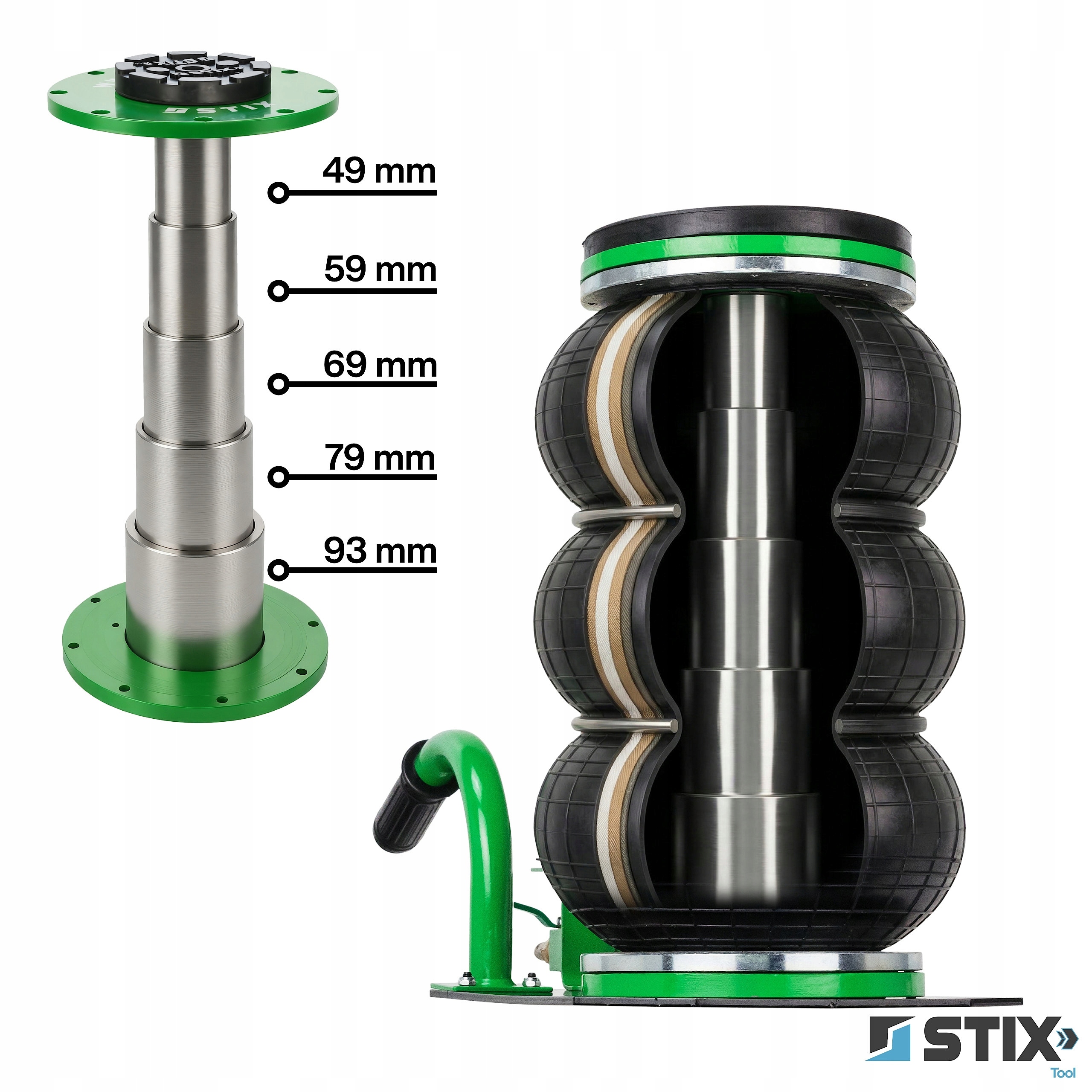

➡️ Teleskop 5-sekcyjny i zaokrąglone tuleje

Wewnątrz podnośnika zastosowano teleskop złożony z 5 elementów o średnicach: 49, 59, 69, 79 oraz 93 mm.

Każda tuleja posiada odpowiednio wyprofilowane, zaokrąglone krawędzie.

Rozwiązanie to ogranicza ryzyko zacinania się podczas unoszenia i opuszczania.

Prowadzenie teleskopu jest bardziej płynne w porównaniu do konstrukcji o mniejszej liczbie sekcji. Dodatkowo teleskop stabilizuje podnośnik podczas pracy pod obciążeniem.

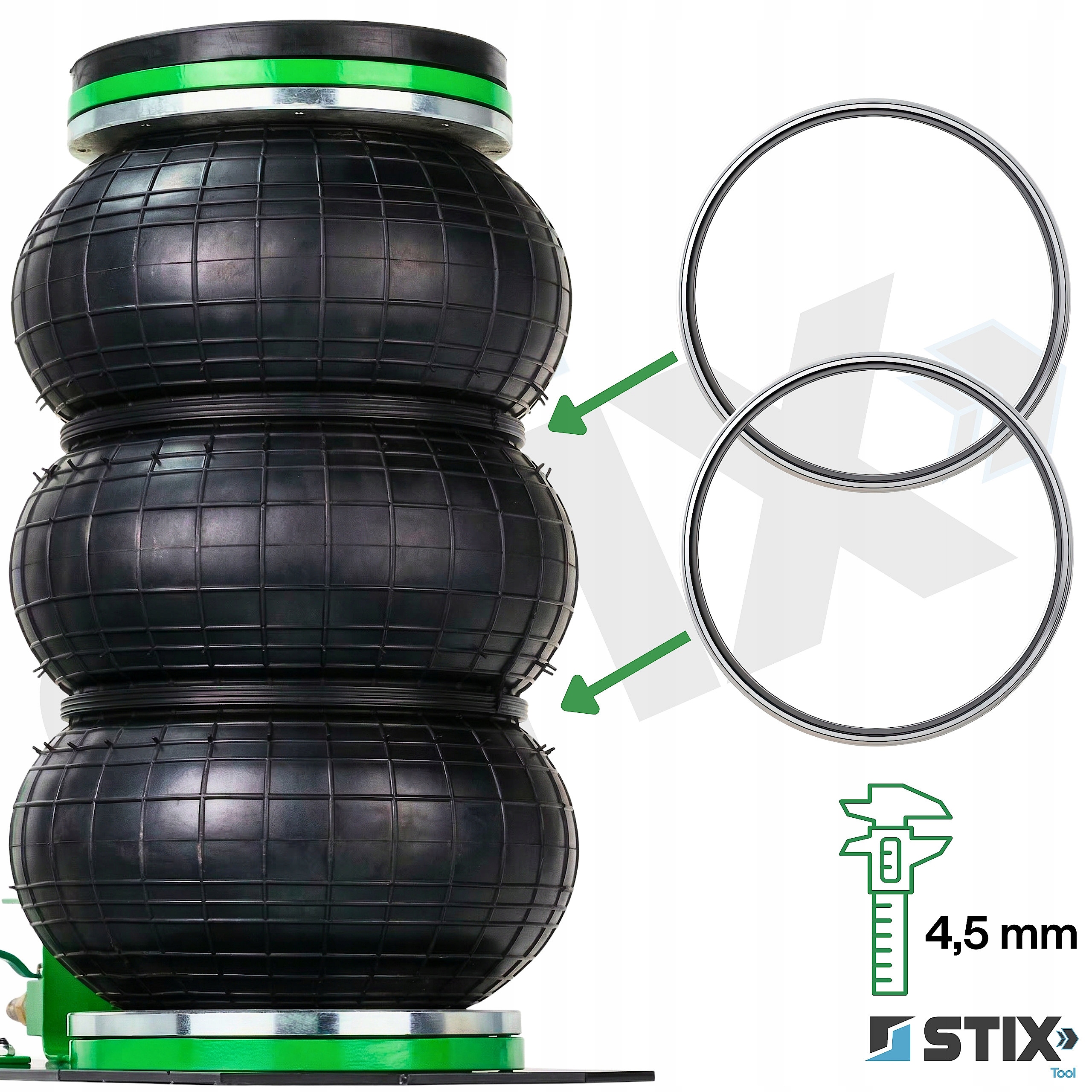

➡️ Wzmocnione miechy i stabilność konstrukcji

Podnośnik wykorzystuje 3-poziomowe miechy o średnicy 270 mm wykonane z wytrzymałej mieszanki gumowej.

Na łączeniach zastosowano stalowe obręcze, które poprawiają sztywność całej konstrukcji.

Podstawa wykonana z blachy o grubości 4,5 mm zwiększa stabilność podczas pracy.

Całość została zabezpieczona powłoką proszkową, co ogranicza wpływ czynników zewnętrznych.

➡️ Sekcja zaworów i sterowanie

Sterowanie podnośnikiem odbywa się za pomocą dwóch zaworów kulowych – wlotowego i wylotowego.

🟢 Zawór zielony odpowiada za podnoszenie,

🔴 Zawór czerwony za opuszczanie.

Ich umiejscowienie przy uchwycie umożliwia wygodną kontrolę pracy urządzenia.

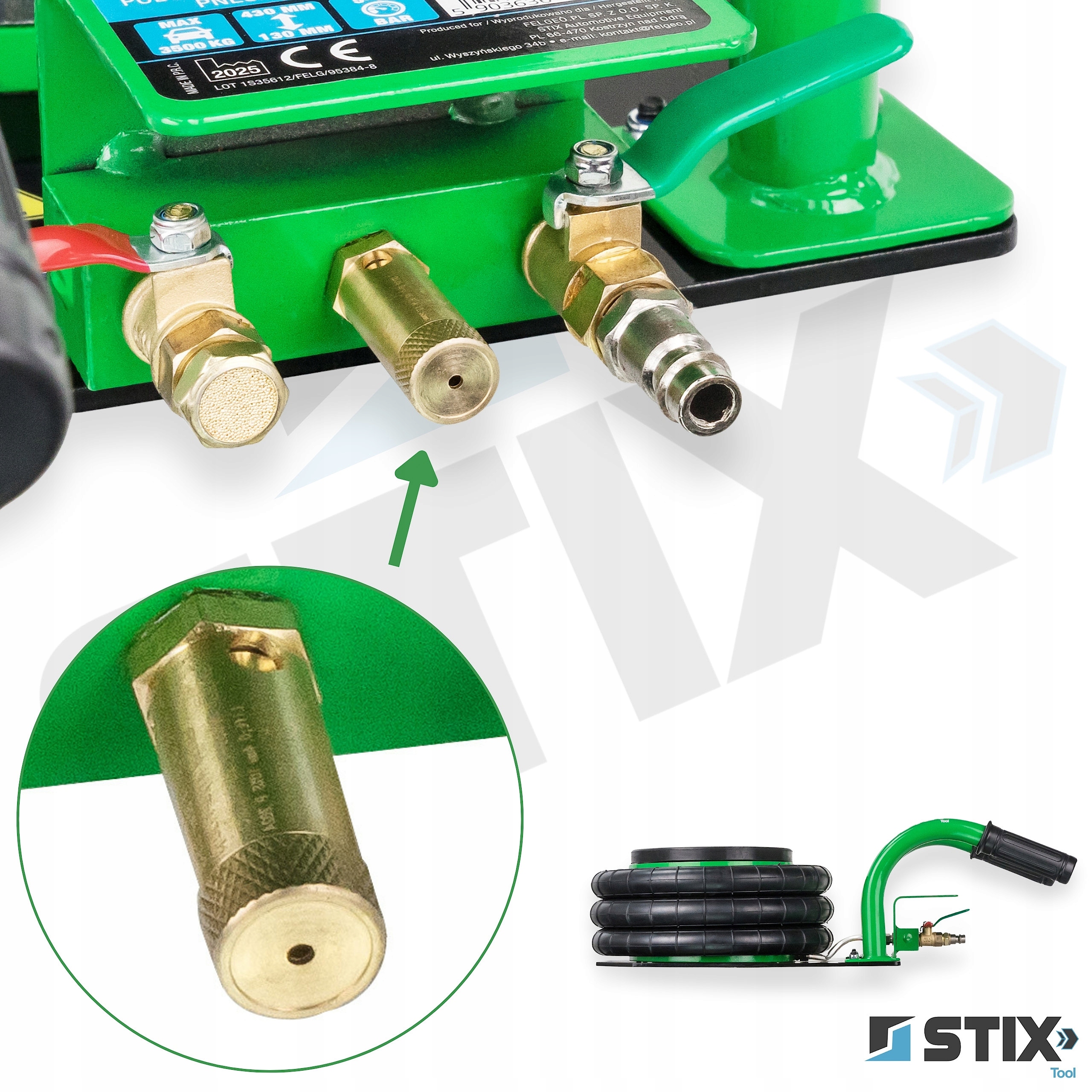

Podnośnik wyposażony jest w zawór bezpieczeństwa EU Safety Valve, który kontroluje maksymalne ciśnienie w układzie. Zawór został wykonany zgodnie z normą EN ISO 4126-1:2013 + A1:2016 + A2:2019.

W przypadku przekroczenia dopuszczalnych wartości automatycznie odprowadza nadmiar powietrza, ograniczając ryzyko przeciążenia.

➡️ Ciśnienie robocze i zasilanie pneumatyczne

Podnośnik pracuje w zakresie 5–10 bar, co odpowiada standardowym instalacjom pneumatycznym w warsztatach.

Wyposażony w przyłącze 3/8" typu europejskiego, umożliwia szybkie podłączenie do sprężonego powietrza bez dodatkowych adapterów.

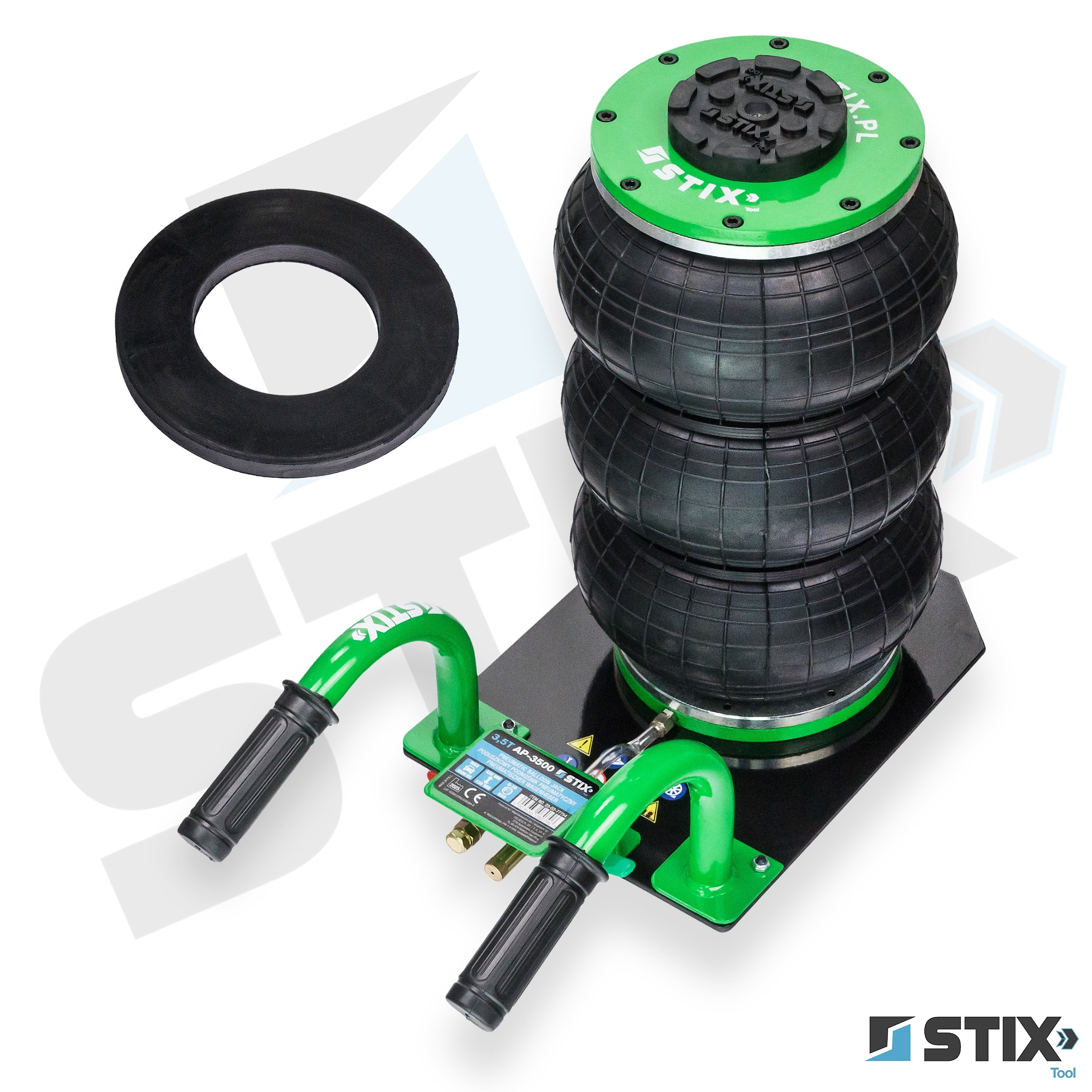

➡️ Gumowa nakładka ochronna

Podnośnik wyposażony jest w standardową stopkę gumową oraz dodatkową nakładkę o średnicy 180 mm, która zakrywa powierzchnię górnej płyty.

Nakładka zwiększa powierzchnię styku z pojazdem, co ogranicza punktowe naciski i zmniejsza ryzyko uszkodzeń elementów podwozia. Ma to znaczenie szczególnie podczas ustawiania podnośnika pod punktem podparcia oraz w sytuacji ewentualnego przesunięcia się pojazdu.

Zastosowanie dodatkowej warstwy gumy poprawia stabilność kontaktu i ułatwia precyzyjne ustawienie podnośnika w trakcie pracy.

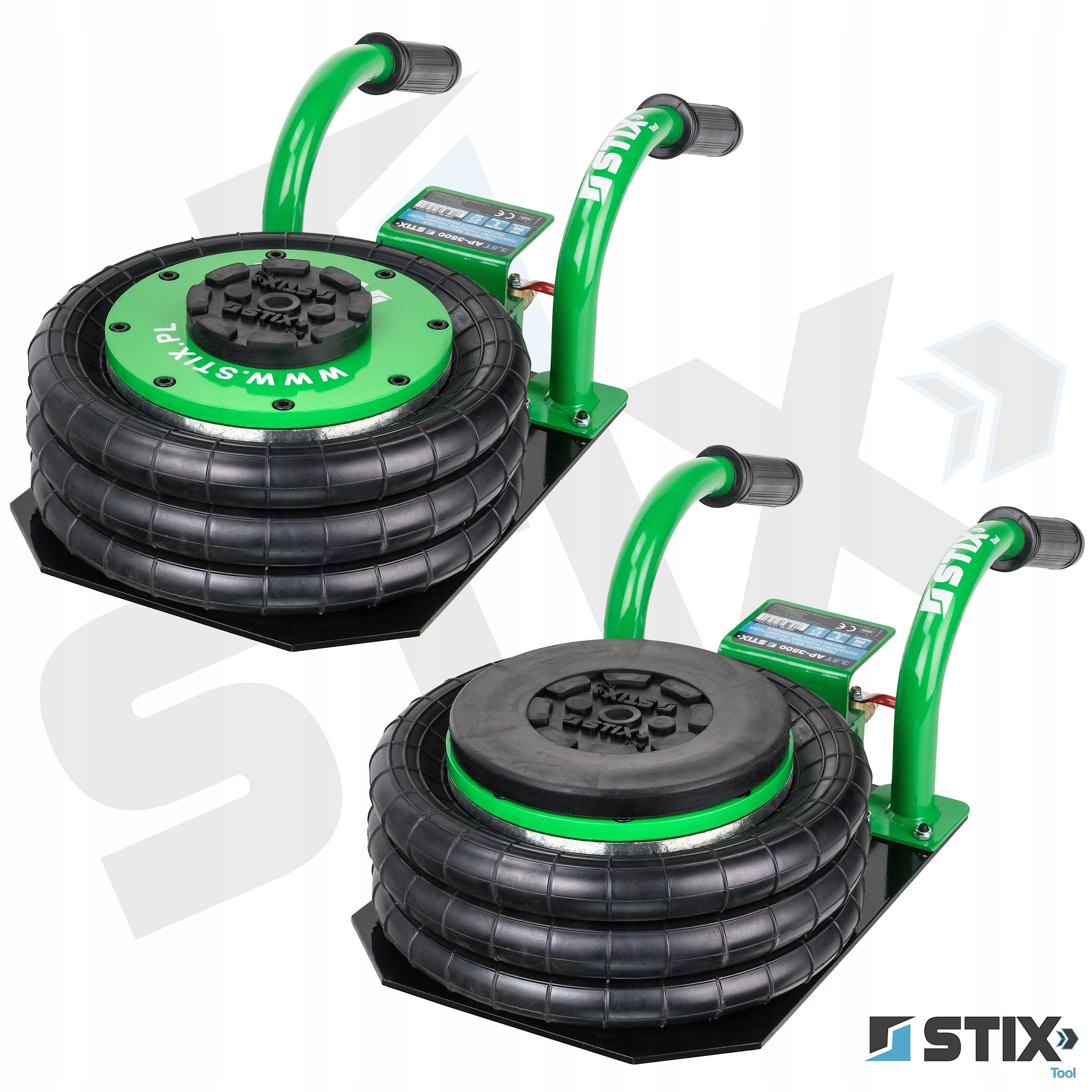

➡️ Kompaktowa konstrukcja – zastosowanie kanałowe

Podnośnik w wersji krótkiej nie posiada kółek i został wyposażony w dwa uchwyty o długości 230 mm. Sprawdza się w pracy w kanale oraz w ograniczonej przestrzeni, gdzie standardowe modele z długą rączką są mniej wygodne.

Kompaktowa budowa ułatwia również transport i przechowywanie. Podnośnik zajmuje mniej miejsca i może być przewożony w samochodzie bez problemu.

➡️ Co wyróżnia podnośnik pneumatyczny APK-3500 3,5T?

✅ Kompaktowa konstrukcja bez kółek (do pracy w kanale)

✅ 5-sekcyjny teleskop o zróżnicowanych średnicach tulei

✅ Zaokrąglone krawędzie ograniczające zacinanie

✅ Brak ostrych elementów konstrukcyjnych

✅ Zawór bezpieczeństwa zgodny z normą UE

✅ Stabilna konstrukcja oparta na stalowej podstawie 4,5 mm

✅ Prosty układ sterowania zaworami

➡️ Dlaczego warto?

Krótsza konstrukcja sprawia, że podnośnik jest łatwiejszy w użyciu w ograniczonej przestrzeni. Zachowuje parametry pracy typowe dla pełnowymiarowych podnośników.

Zastosowane rozwiązania konstrukcyjne wpływają na stabilność i powtarzalność pracy w warunkach warsztatowych.

💡 FAQ – najczęściej zadawane pytania

1. Czy podnośnik nadaje się do niskich samochodów?

• Tak, wysokość minimalna 130 mm umożliwia wsunięcie pod pojazdy z obniżonym zawieszeniem.

2. Co oznaczają wymiary tulei teleskopu?

• Są to średnice kolejnych elementów teleskopu (49–93 mm), które odpowiadają za stabilność i prowadzenie podczas pracy.

3. Czy konstrukcja może powodować zacięcia?

• Zastosowano zaokrąglone krawędzie tulei, które ograniczają ryzyko zacinania się mechanizmu.

4. Jak działa zawór bezpieczeństwa?

• EU Safety Valve kontroluje ciśnienie i w razie potrzeby odprowadza jego nadmiar z układu.

5. Jakie ciśnienie jest wymagane do pracy?

• Podnośnik działa w zakresie od 5 do 10 bar.

6. Czy wymaga specjalnej instalacji pneumatycznej?

• Nie, standardowe szybkozłącze 3/8" pasuje do typowych instalacji warsztatowych.

7. Czy ten model różni się od wersji z kółkami?

• Tak, jest krótszy i nie posiada kółek – lepiej sprawdza się w kanale i ciasnych przestrzeniach.

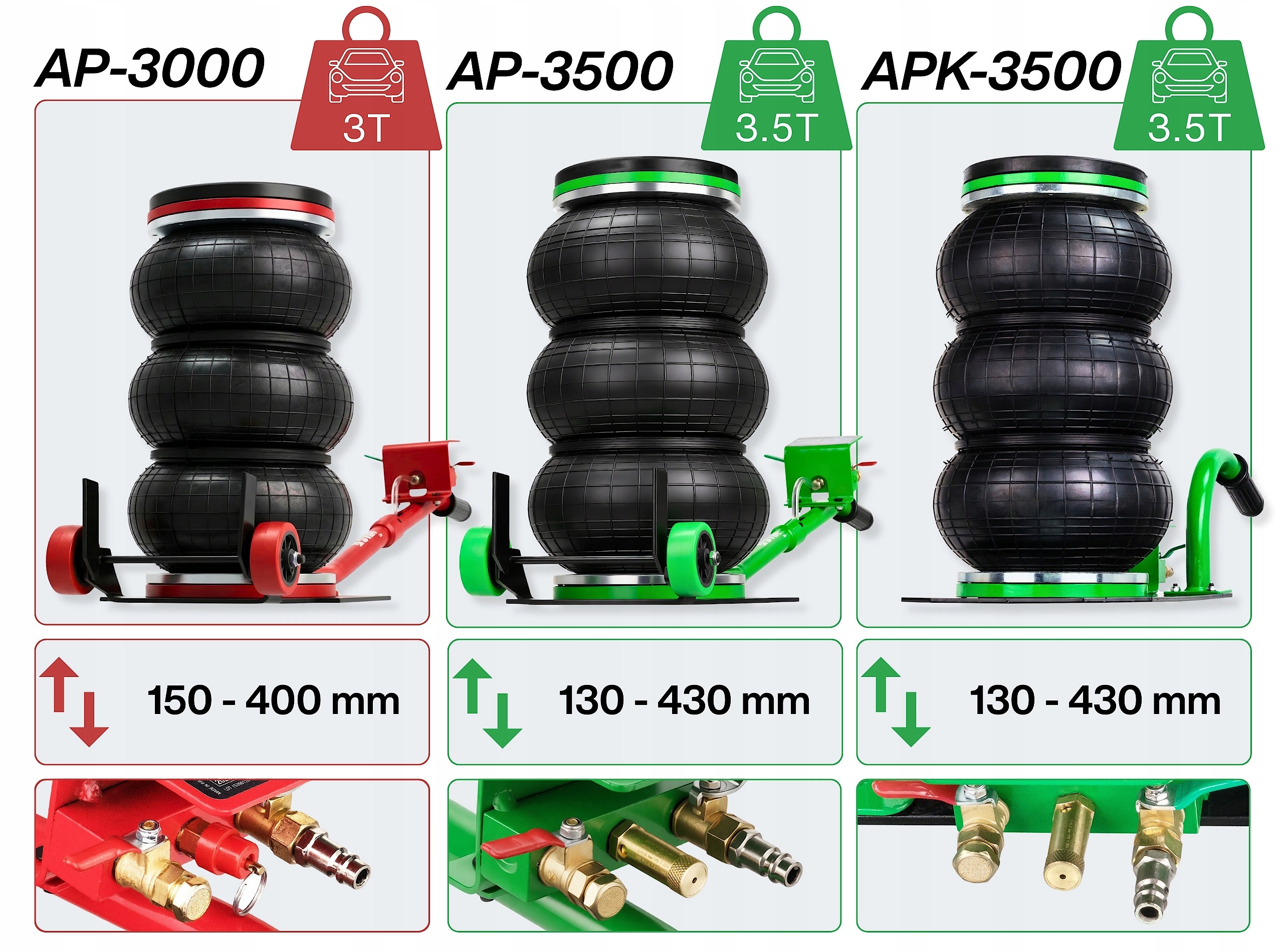

➡️ Rodzina podnośników pneumatycznych AP / APK

Seria podnośników pneumatycznych AP oraz APK opiera się na konstrukcjach o zróżnicowanej budowie i przeznaczeniu, dostosowanych do różnych warunków pracy warsztatowej.

W zależności od wersji stosowane są rozwiązania takie jak dłuższa rączka z kółkami ułatwiającymi przemieszczanie lub kompaktowa konstrukcja przeznaczona do pracy w ograniczonej przestrzeni, np. w kanale.

Konstrukcja teleskopowa oraz układ miechów pneumatycznych odpowiadają za stabilność i powtarzalność pracy podczas unoszenia pojazdu.
