Teltonika TRB142 802.11b

Opis produktu:

• Sygnał mobilny:

- Moduł mobilny: 4G (LTE) - Cat 1 do 10 Mbps, 3G - do 42 Mbps, 2G - do 236,8 kbps

- Tryb mostu: bezpośrednie połączenie (pomost) między dostawcą usług internetowych a urządzeniem w sieci LAN

- Stan: siła sygnału (RSSI), SINR, RSRP, RSRQ, EC / IO, RSCP Bajty wysyłane / odbierane

- SMS/połączenie: stan SMS, konfiguracja SMS, narzędzia do połączeń

• Dane sieciowe:

- Obsługiwane protokoły sieciowe: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT

- Rodzaj routingu: statyczny

- Monitorowanie połączenia: Ping Reboot, Periodic Reboot, LCP i ICMP do kontroli połączenia, Wget

- Funkcje Firewall: transfer portów, traffic rules, custom rules

- DHCP: statyczne i dynamiczne przydzielanie adresów IP

- DDNS: automatycznie obsługuje do 25 dostawców usług, możliwość ręcznej konfiguracji dodatkowych

• Zabezpieczenie:

- Autoryzacja: klucz wstępny, certyfikaty cyfrowe, certyfikaty X.509

- Zapora: Wstępnie skonfigurowane reguły zapory można włączyć za pomocą interfejsu WebUI, nieograniczoną konfigurację zapory za pomocą interfejsu CLI; NAT; NAT-T

- Kontrola dostępu: elastyczna kontrola dostępu do pakietów TCP, UDP, ICMP, filtrowanie adresów MAC

• Dane VPN:

- OpenVPN: jednoczesne działanie wielu klientów i serwera, 12 metod szyfrowania

- Szyfrowanie OpenVPN: DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC

- IPsec: IKEv1, IKEv2, obsługuje do 5 tuneli VPN IPsec, 5 metod szyfrowania (DES, 3DES, AES128, AES192, AES256)

- GRE: tunel GRE

- PPTP, L2TP: usługi klient/serwer mogą działać jednocześnie

• Komunikacja seryjna:

- Tryby: konsola, OverIP, modem (pełne lub częściowe sterowanie), Modbus RTU master, brama Modbus, klient NTRIP

• Dane protokołu komunikacyjnego Modbus:

- Podwładny Modbus TCP:

> zakres ID: 1-255

> zdalny dostęp: dostęp do Internetu przez WAN

> Rejestry niestandardowe: blok rejestru niestandardowego Modbus TCP, który umożliwia odczyt / zapis pliku do routera i może być używany do rozszerzenia funkcji Modbus TCP slave

- Modbus TCP Master:

> obsługa funkcji: 01, 02, 03, 04, 05, 06, 15, 16

> obsługa formatów danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bity: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

- Moduł główny Modbus RTU

> Obsługiwane prędkości transmisji: od 300 do 115200

> Obsługiwane funkcje: 01, 02, 03, 04, 05, 06, 15, 16

> Obsługiwane formaty danych: 8 bitów: INT, UINT; 16 bitów: INT, UINT (najpierw MSB lub LSB); 32 bity: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)

> Ilość bitów danych: od 5 do 8

> Ilość bitów stopowych: 1 lub 2

> Parytet: None, Even, Odd

> Kontrola przepływu: None, RTS/CTS, Xon/Xoff

- Dane Modbus dla serwera:

> protokół: HTTP(S), MQTT

• Monitorowanie i zarządzanie:

- Interfejs sieciowy: HTTP/HTTPS, stan, konfiguracja, aktualizacja FW, CLI, rozwiązywanie problemów, dziennik systemowy, dziennik jądra (kernel)

- FOTA: aktualizacja oprogramowania układowego z serwera, automatyczne powiadomienie

-SSH: SSH (v1, v2)

- SMS: stan SMS, konfiguracja SMS

- MQTT: broker MQTT, wydawca MQTT

- JSON-RPC: zarządzanie API przez HTTP/HTTPS

- Modbus: stan/sterowanie Modbus TCP

• Parametry komponentów:

- procesor: ARM Cortex-A7 1,2 GHz

- pamięć RAM: 128 MB (50 MB dostępne dla przestrzeni użytkownika)

- pamięć flash: 512 MB (70 MB dostępne dla przestrzeni użytkownika)

• Oprogramowanie i konfiguracja:

- Interfejs sieciowy: aktualizacja oprogramowania z pliku, sprawdzanie aktualizacji na serwerze, profile konfiguracji, kopia zapasowa konfiguracji, punkt przywracania

- FOTA: aktualizacja oprogramowania / konfiguracja z serwera

- RMS: aktualizacja oprogramowania / konfiguracja dla wielu urządzeń

- Zachowanie ustawień: aktualizacja oprogramowania bez utraty bieżącej konfiguracji

• Dostosowanie oprogramowania:

- System operacyjny: RutOS (system operacyjny Linux oparty na OpenLinux)

- Obsługiwane języki: Busybox shell, Lua, C, C++

- Narzędzia programistyczne: pakiet SDK z bezpiecznym środowiskiem kompilacji

• Wejścia/wyjścia

- Wejście: 2x cyfrowe wejście/wyjście

- Wydarzenia: status SMS

• źródło:

- Złącze: 4-pinowe gniazdo przemysłowe prądu stałego

- Zakres napięcia wejściowego: 9-30 V DC (4-pinowe gniazdo przemysłowe), zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie przed przepięciami > 33 VDC 10μ max

- Zużycie prądu: '5 W

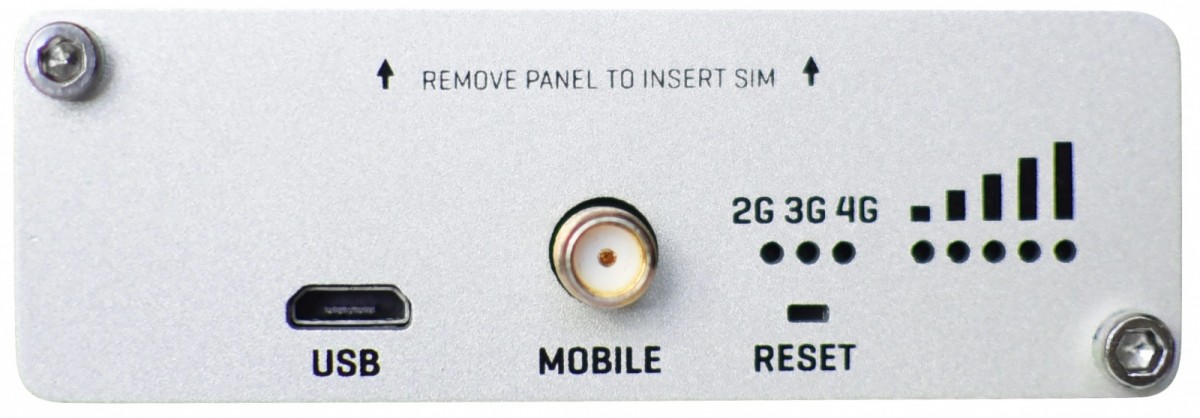

• Interfejsy fizyczne (porty, diody LED, anteny, przyciski, gniazda na kartę SIM)

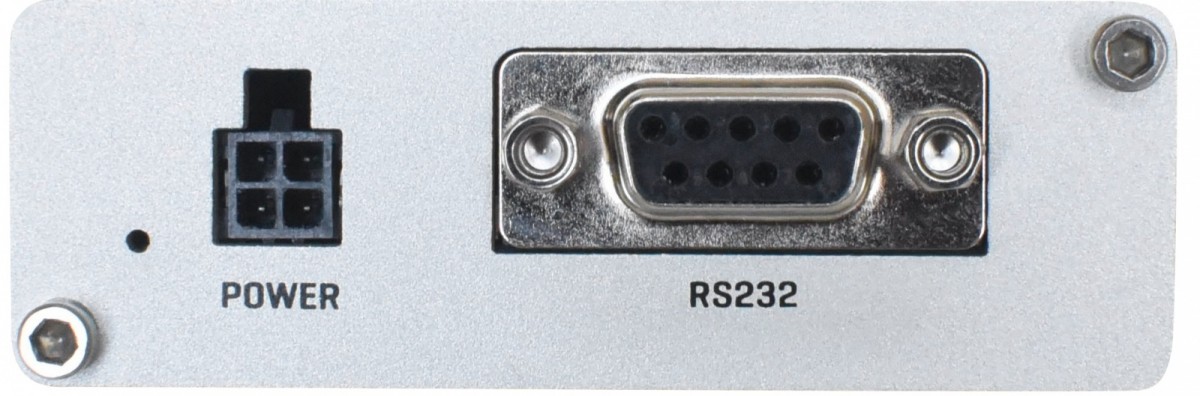

- RS232: interfejs RS232, gniazdo DB9, konfiguracja 5 pinów z regulacją przepływu

- Wejścia/wyjścia: 2 piny wejścia/wyjścia na 4-pinowym złączu zasilającym

- USB: interfejs sieci wirtualnej przez port USB

- Diody LED: 3x stan połączenia, 5x siła połączenia, 1x zasilanie

- Sloty na kartę SIM: 1x gniazdo SIM (Mini SIM - 2FF), 1,8 V / 3 V

- Zasilanie: 4-pinowe złącze zasilania z 2 konfigurowalnymi pinami do cyfrowego wejścia/wyjścia

- Antena: 1x SMA do LTE

- Przyciski: reset - przycisk przywracania ustawień fabrycznych

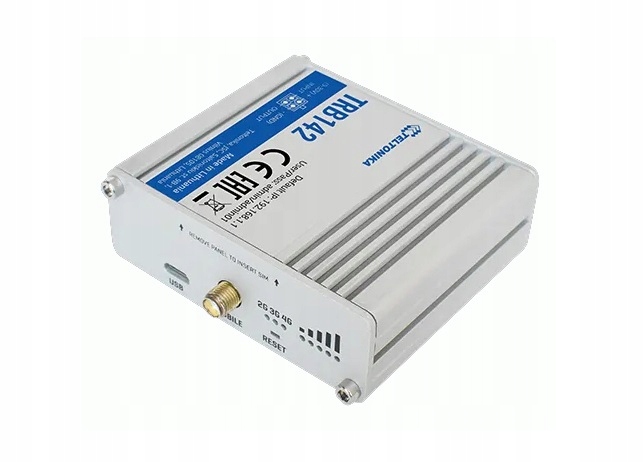

Parametry fizyczne:

• Materiał obudowy: aluminium
• Wymiary: 60 mm x 70 mm x 18 mm (wysokość) x szer. x gł. )
• Waga: 135 g
• Opcje montażu: produkt wolnostojący / montaż na dolnej lub bocznej szynie DIN / możliwość montażu samej płytki drukowanej bezpośrednio na szynie DIN

Środowisko pracy:

• Temperatura pracy: od -40°C do 75°C
• Wilgotność pracy: od 10% do 90% bez kondensacji
• Stopień ochrony: IP30

Normy i certyfikaty:

• Regulacyjne: CE / RED, EAC, RoHS, WEEE
• Normy dotyczące zakłóceń elektromagnetycznych (EMI)

- Normy: Projekt ETSI EN 301 489-1 V2.2.0, Projekt EN 301 489-19 V2.1.0, Projekt ETSI EN 301 489-52 V1.1.0

-ESD: EN 61000-4-2: 2009

- RS: EN 61000-4-3: 2006 + A1 : 2008 + A2: 2010

- EFT: EN 61000-4-4: 2012

- Zabezpieczenie przed przepięciami: EN 61000-4-5: 2014

- CS: EN 61000-4-6: 2014

- Norma DIP: EN 61000-4-11: 2004

• Normy częstotliwości radiowej (RF):

- Standardy: EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2

• Normy bezpieczeństwa:

- IEC 62368-1: 2014 (wydanie drugie), EN 62368-1: 2014 + A11: 2017

- EN 50385: 2017

- EN 62232: 2017

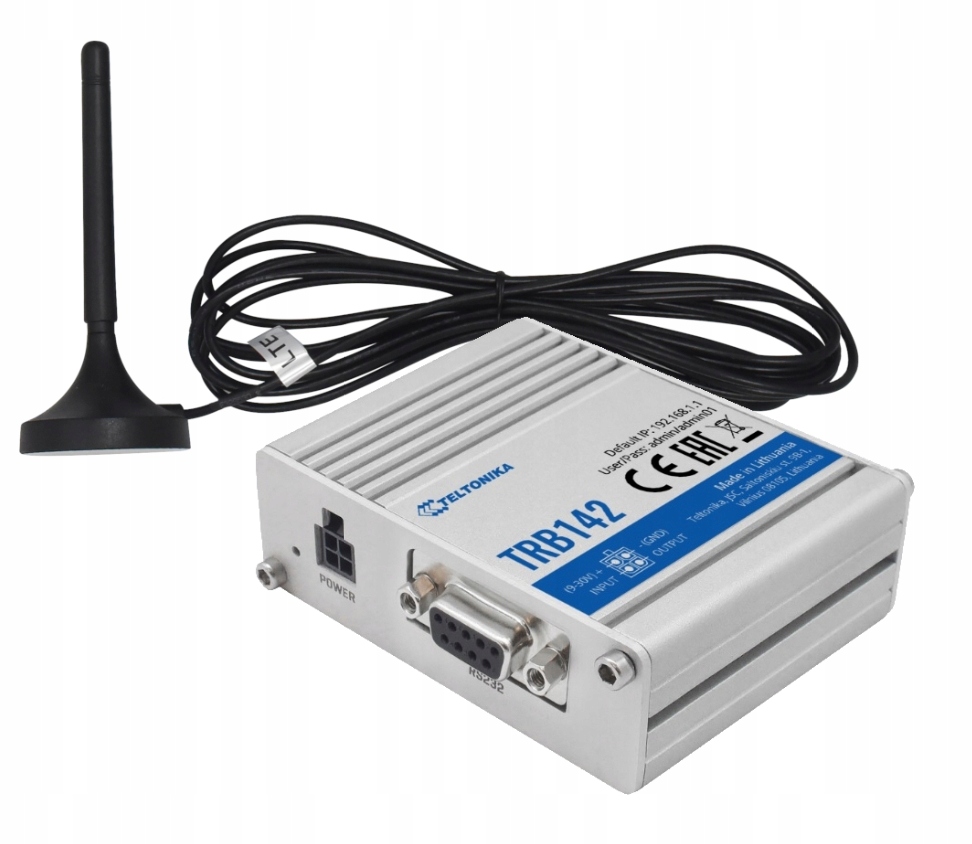

Zawartość opakowania:

• Brama TRB142
• Ładowarka
• 1 x antena LTE (uchwyt magnetyczny, męski SMA, kabel 3 m)
• Kabel Micro USB (0,8 m)
• 1 x klucz sześciokątny
• Skrócona instrukcja obsługi
