REGULATOR MOCY 4000W 230V

Regulator obrotów silnika 4000W 230V

Moduł regulatora mocy AC dedykowany do regulowania prędkości obrotowej silników AC 230V o mocy maksymalnej 4000W.

Regulator może służyć nie tylko do regulowania obrotów silnika. Jest to tak naprawdę wysokoprądowy regulator prądu. Jego zastosowanie może być uniwersalne:

• Obroty silnika np. w elektronarzędziach
• Moc, temperatura grzałki prądu przemiennego
• Natężenie prądu w żarówce (ściemniacz)
• Natężenie prądu ładowania
• Wentylatory łazienkowe AC

Regulacja odbywa się za pomocą triaka. Zastosowano tutaj mocny układ BTA41600B.

Regulacja obrotów silnika lub napięcia wyjściowego odbywa się za pomocą potencjometru, który jest wyprowadzony na obudowę.

Zakres regulacji jest płynny. Nie ma "schodków". Ustwawisz dzięki temu idealnie odpowiednią wartość.

W zestawie znajduje się nakładka na potencjometr z wypustkami oraz strzałką informującą o tym, w którym położeniu się znajduje.

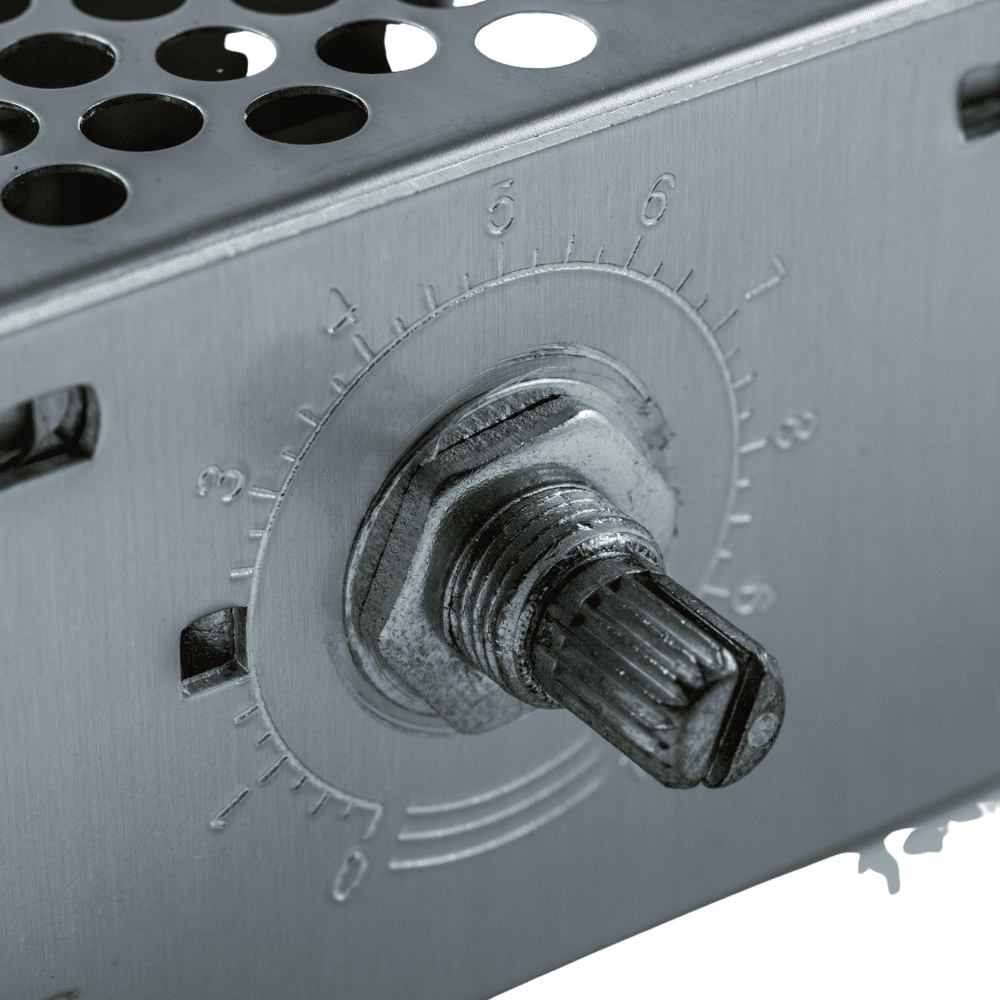

Na obudowie wygrawerowana jest podziałka ze skalą. Doskonale wiesz którą wartość ustawiasz. Będziesz mógł później wrócić do swoich ulubionych pozycji.

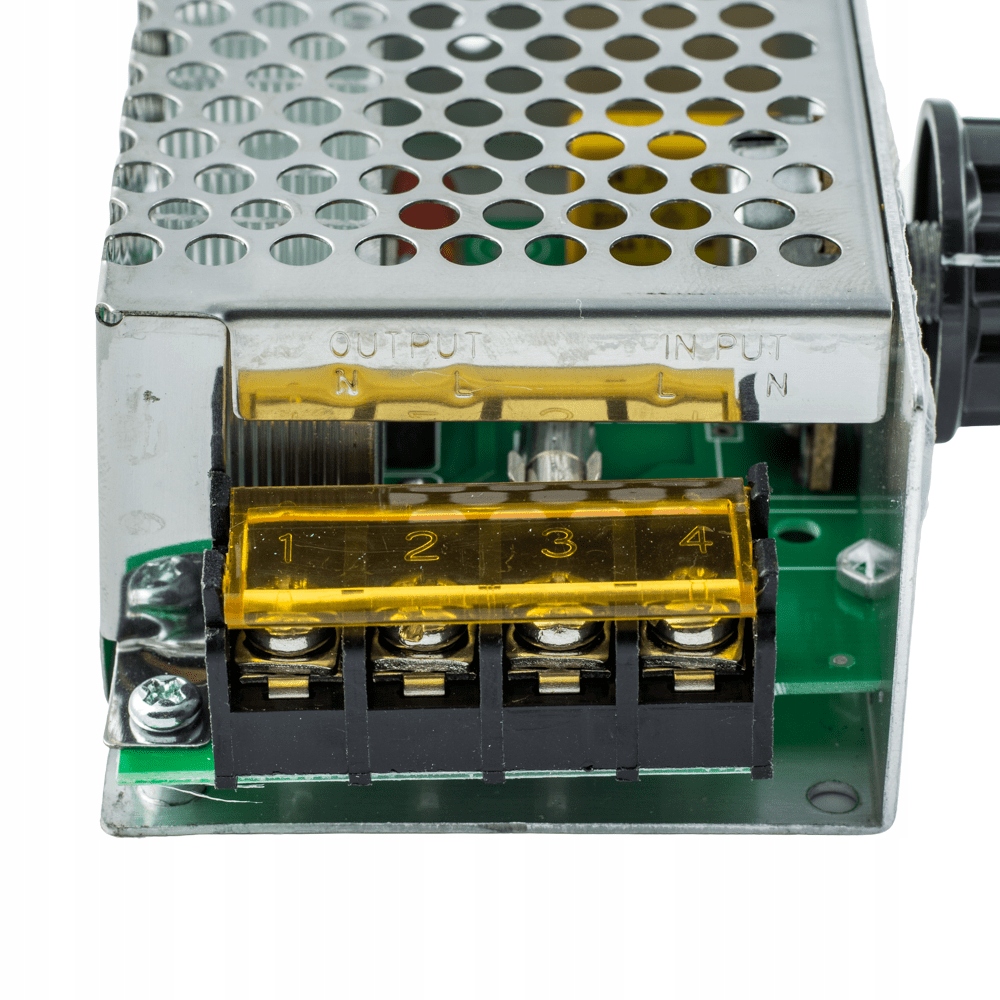

Podłączenie napięcia zasilania, oraz silnika dokonasz przez złącza śrubowe.

Jest to popularne rozwiązanie stosowane przy przyłączach o wysokim napięciu.

Złącza przystosowane są do zastosowania specjalnych końcówek (oczek lub wsuwek).

Każdy terminal jest odizolowany od sąsiednich grubą warstwą plastiku.

Dodatkowo złącza posiadają klapkę ochronną, która chroni przez przypadkowym dotknięciem, zwarciem lub porażeniem w przypadku podłączonego już układu.

Specyfikacja Regulatora obrotów silnika 4000W 230V

• Układ triaka: BTA41600B
• Napięcie wejściowe, zasilanie: 110 - 230 VAC
• Napięcie wyjściowe: 50 - 230 VAC (regulowane)
• Moc maksymalna: 4000 W (maksymalnie 30 sekund)
• Moc pracy ciągłej: 2000 W
• Prąd maksymalny: 20 A
• Wydajność: >90%
• Wymiary: 86 x 55 x 38 mm (bez gałki potencjometru)
• Waga: 140 g

‼ Uwaga - Bezpieczeństwo

Moduł pracuje na wysokim napięciu przemiennym. Zarówno od strony wejścia, jak i wyjścia. Tak wysokie napięcie zagraża Twojemu zdrowiu lub życiu.

Nie wolno wykonywać prac, testów urządzenia bez odpowiednich zabezpieczeń i narzędzi. Nieodpowiednie zabezpieczenie może skutkować porażeniem prądem elektrycznym.

Pod żadnym pozorem nie dotykaj, ani nie dokonuj modyfikacji podłączonego układu w trakcie pracy, lub przy podłączonym napięciu zasilania.

Należy zachować szczególną ostrożność!
