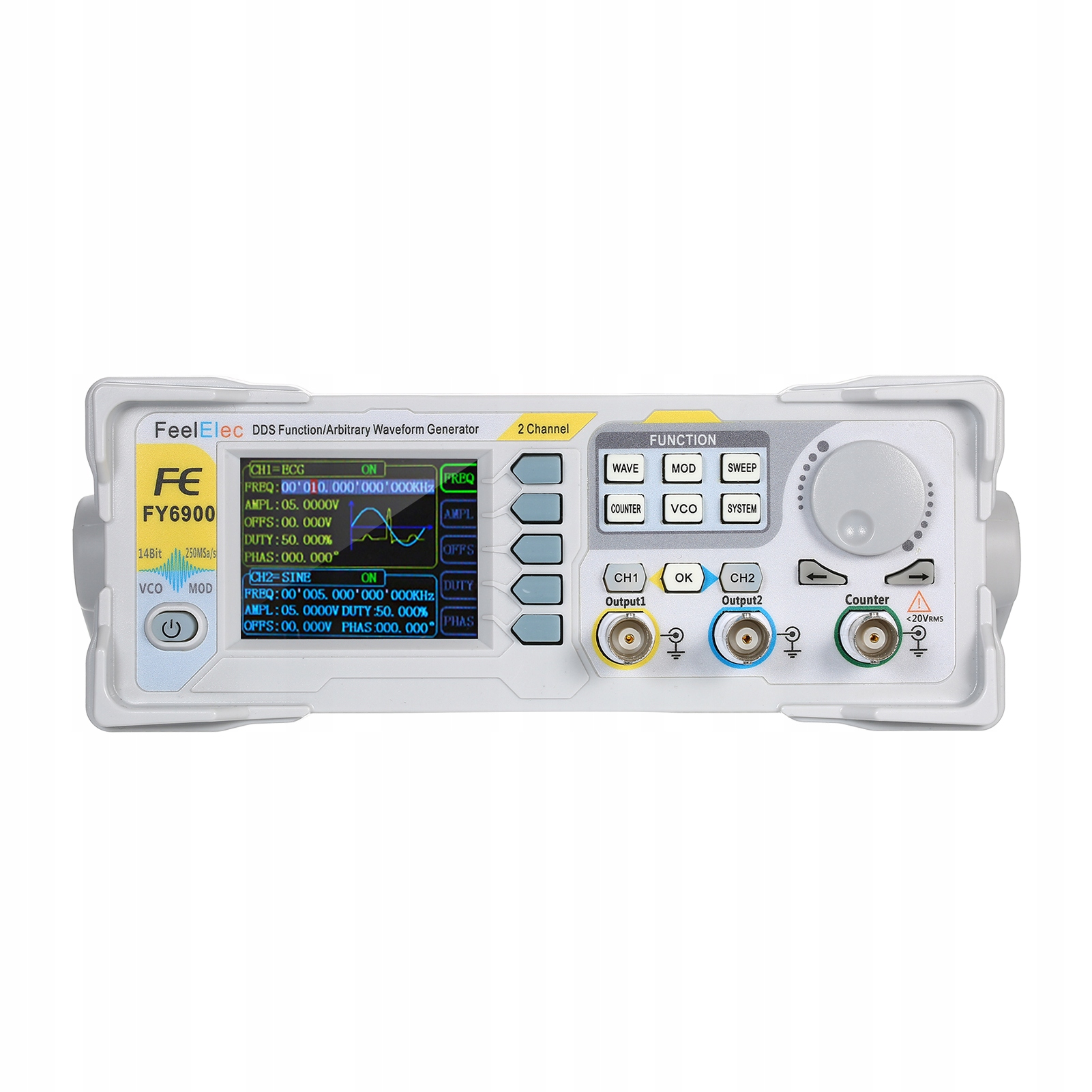

FY6900-60M GENERATOR SYGNAŁU FUNKCYJNEGO DDS

Cechy charakterystyczne:

Zastosuj technologię Direct Digital Synthesizer (DDS) i zapewnij stabilne, precyzyjne, czyste i niskie zniekształcenia sygnałów.

Kolorowy wyświetlacz LCD TFT o przekątnej 2.4 cala i rozdzielczości 320*240, jednocześnie wyświetla parametry i grafikę CH1 i CH2.

Zastosuj technologię MagicPulse, Low Jitter (RMS)< 200ps.

Instrument wykorzystuje 14-bitowy szybki układ przetwornika D/A (błąd kwantyzacji wyjściowej 5 Vpp jest mniejszy niż 1 mV), częstotliwość próbkowania 250 MSa/s, rozdzielczość pionowa 14 bitów.

Może wyprowadzać do 99 grup funkcji / dowolny przebieg, zawiera 35 grup zaprogramowanych przebiegów i 64 grupy przebiegów zdefiniowanych przez użytkownika. Wstępnie ustawione przebiegi: Sine, Square (z regulacją cyklu pracy), Pulse (szerokość impulsu i czas cyklu można dokładnie ustawić), Triangle/Ramp, CMOS(0～12V), Four channels TTL, Exponential Rise, Exponential Fall, Noise, DC itp.

Umożliwia przechowywanie 64 dowolnych plików danych przebiegu, każdy o głębokości przechowywania przebiegu 8192 punktów * 14 bitów; (Im dłuższa głębokość przechowywania przebiegu, tym więcej szczegółów przebieg jest zapisywany, a szczegóły sygnału można przywrócić z dużą precyzją. )

Różne typy modulacji: modulacje AM, FM, PM, ASK, FSK i PSK.

Funkcja zamiatania: może zamiatać 4 właściwości sygnałów, w tym częstotliwość, amplitudę, przesunięcie i cykl pracy; Ma dwa typy zamiatania liniowego i logarytmalnego; Czas zamiatania 0.01S～999.99S; Kierunki zamiatania w górę, w dół i w obie strony.

Funkcja VCO (Voltage Control Output): może być osiągnięta przez zewnętrzny sygnał wejściowy: częstotliwość kontrolowania napięcia, amplitudę kontrolowania napięcia, przesunięcie sterowania napięciem, cykl pracy sterowania napięciem i modulacje PWM.

Funkcja wyjścia Burst: ma ręczny spust, wewnętrzny wyzwalacz CH2 i zewnętrzny wyzwalacz dla twoich opcji. Może wyprowadzać pociągi impulsowe 1～1048575.

Funkcja licznika: ma 2 tryby pomiaru sprzężenia, w tym sprzężenie DC i sprzężenie AC. Ten projekt może rozwiązać problem niedokładności sprzężenia AC.

Standardowe podwójne pełne kanały funkcjonalne, które są równoważne dwóm niezależnym generatorom.

Funkcja SYNCHRONIZACJI kanałów: obsługa kopii przebiegu i kopii stanu między kanałami.

Obsługa dwóch lub więcej generatorów sygnału podłączonych w celu uzyskania wyjścia wielokanałowego, maksymalna obsługa 16-kanałowego wyjścia synchronicznego, faza między każdym kanałem może być regulowana.

Precyzyjnie dostosuj fazy dwóch kanałów. Precyzja może wynosić 0.01°.

Rozdzielczość min amplitudy może wynosić do 1mV. Zakres amplitudy wynosi 1mV～24Vpp.

Cykl pracy każdego kanału można regulować niezależnie 0.01%-99.99%, rozdzielczość regulacji wynosi 0.01%.

-12V～+12V DC Funkcja offsetu. Rozdzielczość 0.001V.

Funkcja zapisu: może zapisać 20 ustawionych przez użytkownika parametrów i można ją załadować w dowolnym momencie.

Funkcja komunikowania: wszystkie funkcje mogą być kontrolowane przez program PC, a protokół komunikacyjny jest otwarty dla rozwoju wtórnego.

Wyjściowa ochrona przeciwzwarciowa: wszystkie kanały mogą pracować dłużej niż 60 sekund, gdy obciążenie jest zwarte.

Zapewnij potężne oprogramowanie do edycji przebiegów PC. Użytkownicy mogą pobrać dowolny przebieg do tego instrumentu po edycji za pośrednictwem programu PC, który jest zawarty w płycie CD użytkownika.

Zastosuj plastikową skorupę ABS z konstrukcją typu stołowego. Użyj zasilacza napięciowego o szerokim zakresie 100-240 V (AC).

Specyfikacja:

Plug & Model: Wtyczka EU FY6900-20M / Wtyczka EU FY6900-60M / Wtyczka EU FY6900-100M / Wtyczka amerykańska FY6900-20M / Wtyczka amerykańska FY6900-60M / Wtyczka amerykańska FY6900-100M / Wtyczka AU FY6900-60M (opcjonalnie)

Materiał wykonania: ABS

Sinus: 0~20MHz(20M), 0~60MHz(60M), 0~100MHz(100M)

Szybkość próbkowania: 250MSa/s(20M,60M), 300MSa/s(100M)

Zakres amplitudy wyjściowej: 1mV～24Vpp(20M,60M), 1mV～25Vpp(100M)

Rozdzielczość pionowa: 14 bitów

Długość kształtu fali: 8192 punktów * 14 bitów

Minimalna szerokość impulsu: 20ns

Typ modulacji: AM, FM, PM, ASK, FSK, PSK

Wyświetlacz: 2.4 cala (320*240), kolorowy wyświetlacz TFT

Nielotna pamięć masowa: Może przechowywać 64 zdefiniowane przez użytkownika dowolne przebiegi, (8K 14bitów) * 64

Moc: AC100V ~ 240V

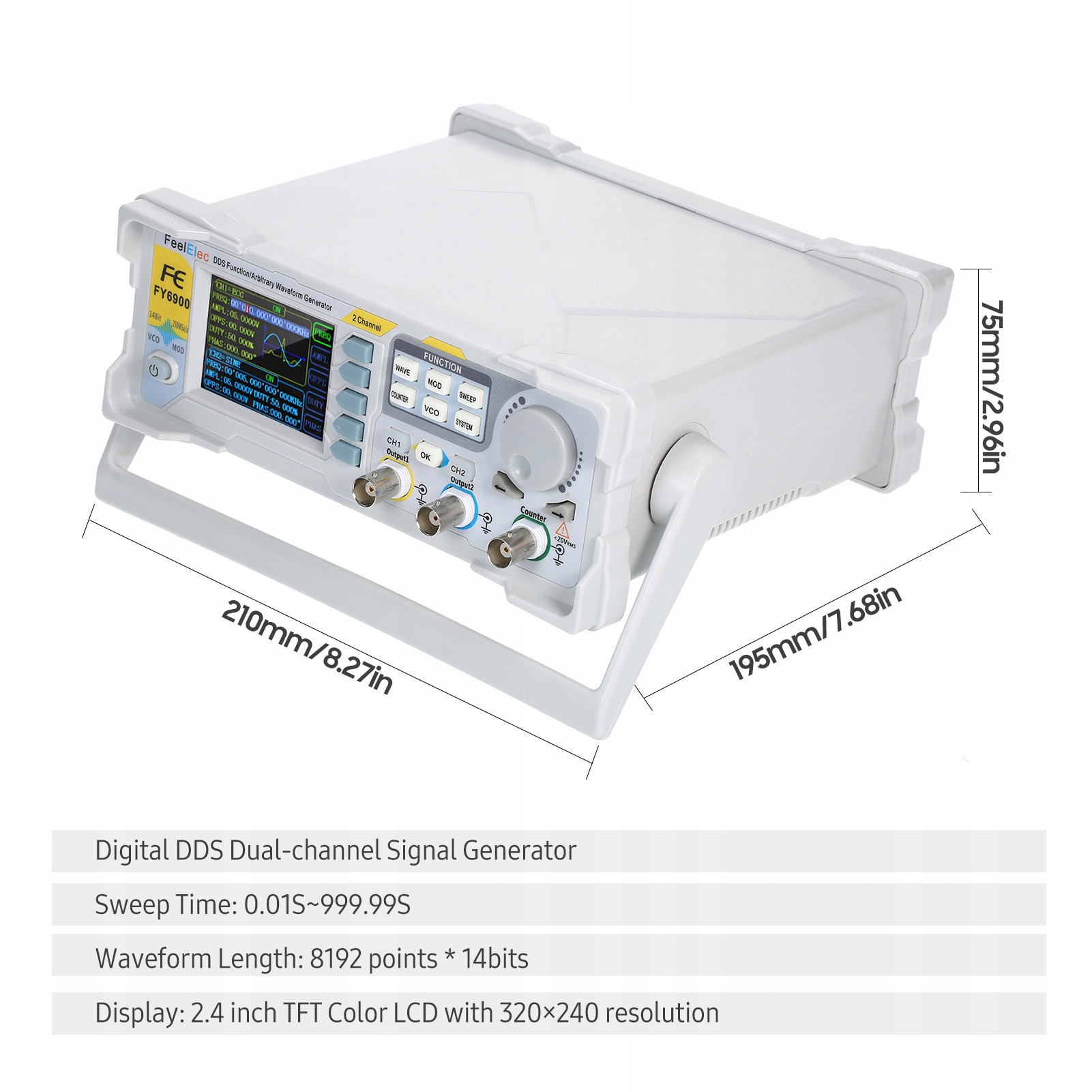

Rozmiar przedmiotu: 210 * 195 * 75mm / 8.27 * 7.68 * 2.96in (L * W * H)

Waga przedmiotu: 611g / 21.56oz

Waga opakowania: 1065g / 37.51oz

Rozmiar opakowania: 27 * 21 * 9.5cm / 10.63 * 8.27 * 3.75in

Lista pakietów:

1 * Generator sygnału DDS

1 * kabel zasilający

1 * kabel do transmisji danych USB

1 * kabel BNC-BNC

2 * Kabel BNC-Clip
