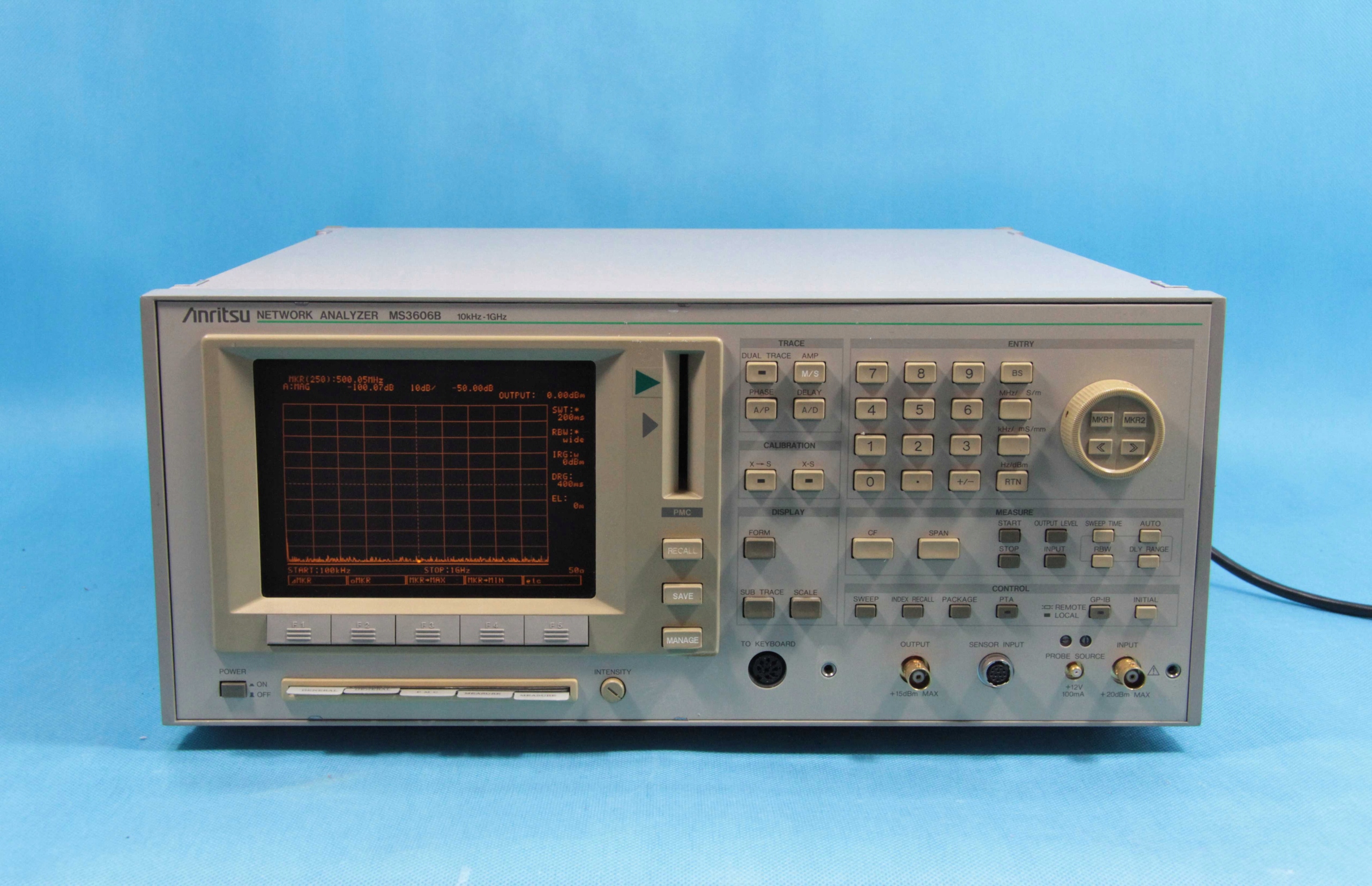

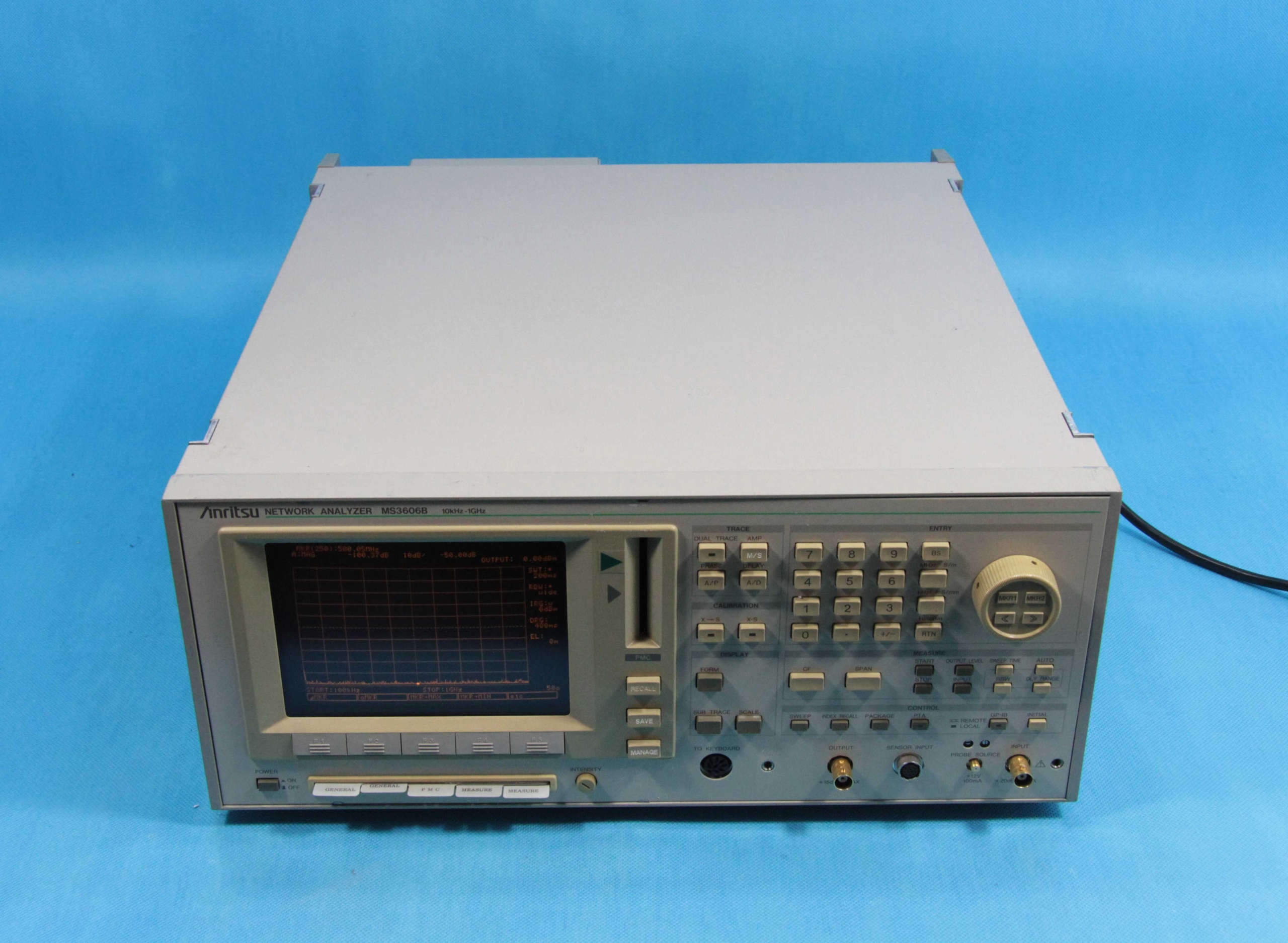

ANALIZATOR WEKTOROWY 10kHz 1GHz ANRITSU MS3606B

Oferujemy Państwu analizator wektorowy japońskiej firmy Anritsu, typu MS3606B.

Analizator wektorowy Anritsu MS3606B jest dwuportowym przyrządem pomiarowym przeznaczonym do analizy charakterystyk elementów i układów RF w zakresie częstotliwości od 10kHz do 1GHz. Urządzenie umożliwia pomiar parametrów S, w tym współczynnika odbicia oraz charakterystyki transmisji, z prezentacją zarówno amplitudy, jak i fazy.

Urządzenie pracuje w zakresie od 10kHz do 1GHz, co pozwala na pomiary zarówno elementów niskoczęstotliwościowych, jak i układów radiowych w paśmie VHF/UHF.

Analizator umożliwia pomiar parametrów S11 i S21, obejmując zarówno charakterystyki odbiciowe, jak i transmisyjne. Wyniki mogą być prezentowane w formie wykresów amplitudowych, fazowych, na wykresie Smitha oraz w postaci charakterystyk częstotliwościowych.

Wbudowane syntezowane źródło RF zapewnia stabilny poziom sygnału oraz precyzyjne przestrajanie częstotliwości w całym zakresie pracy. Umożliwia to wykonywanie dokładnych pomiarów oraz szybkie skanowanie pasma.

Analizator oferuje typową dynamikę pomiarową rzędu 80–90dB, co pozwala na analizę zarówno bardzo małych, jak i dużych wartości tłumienia lub wzmocnienia. Dokładność pomiaru amplitudy mieści się zwykle w zakresie od ±0,1 do ±0,5dB, natomiast dokładność fazy wynosi kilka stopni, zależnie od częstotliwości i konfiguracji pomiarowej. Impedancja portów pomiarowych wynosi 50Ω.

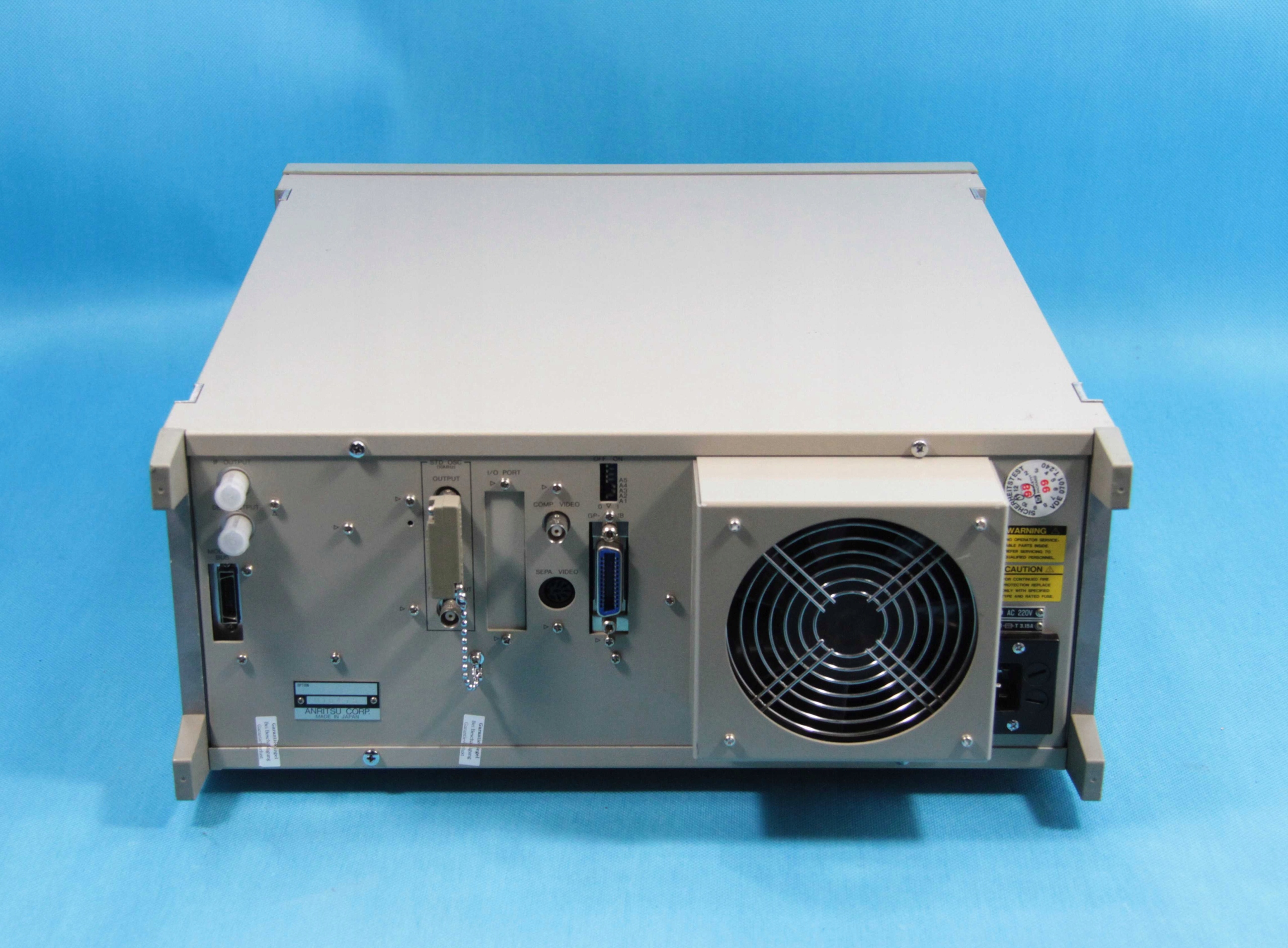

Urządzenie wyposażono w dwa porty RF o impedancji 50Ω oraz interfejs GPIB (IEEE‑488), umożliwiający automatyzację pomiarów i integrację z systemami testowymi. Analizator współpracuje z zestawami kalibracyjnymi serii 360B.

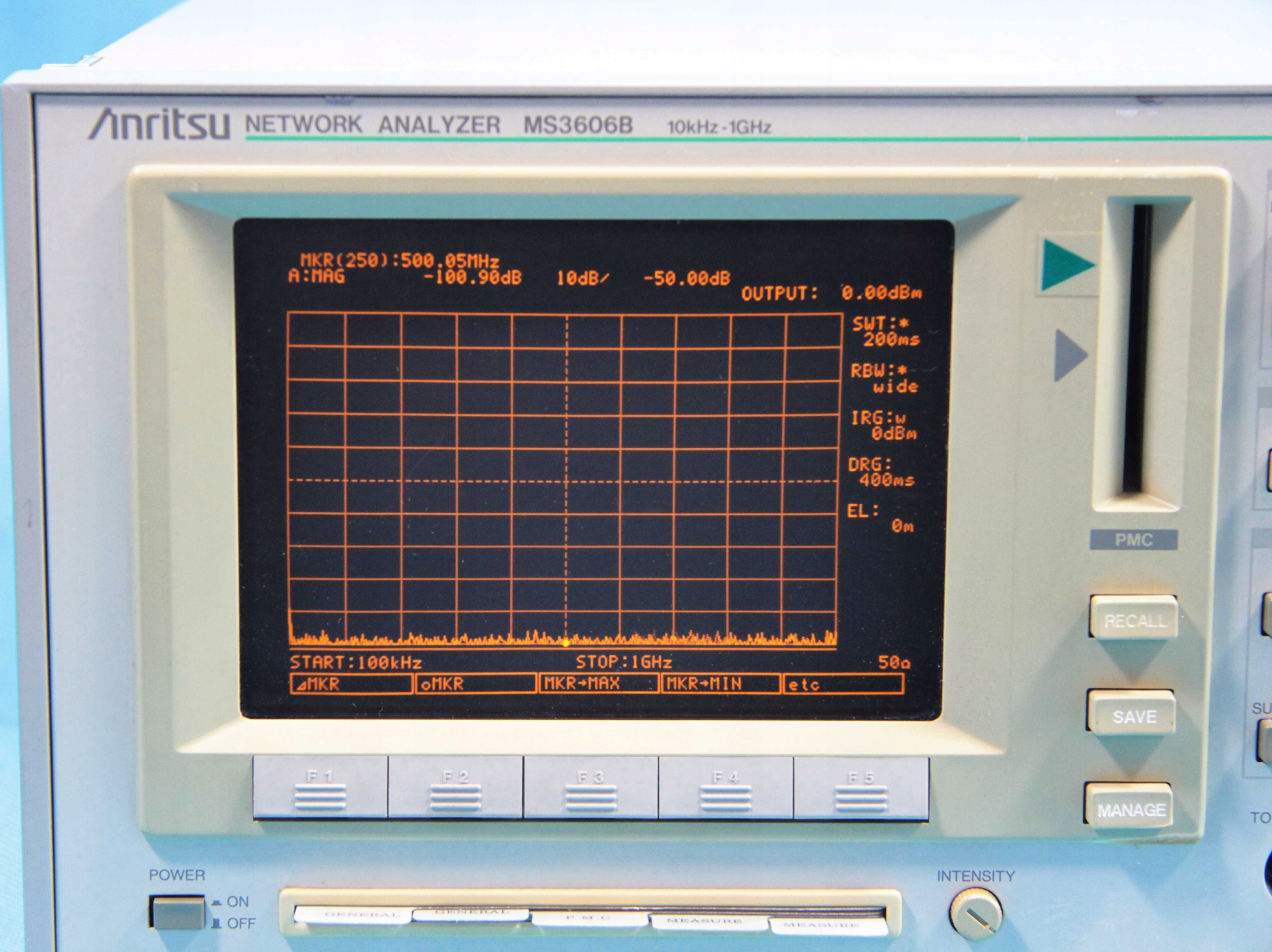

MS3606B posiada ekran CRT umożliwiający prezentację wyników w różnych formatach. Menu przyrządu oferuje funkcje markerów, uśredniania, filtracji oraz powiększania wybranych fragmentów charakterystyki.

Przyrząd znajduje zastosowanie w pomiarach filtrów, anten, wzmacniaczy, linii transmisyjnych oraz innych elementów pasywnych i aktywnych pracujących w zakresie do 1GHz. Jest odpowiedni do laboratoriów, serwisów oraz produkcji urządzeń RF.

Analizator posiada solidną obudowę laboratoryjną oraz stabilną architekturę pomiarową, umożliwiającą precyzyjne oddzielenie sygnałów padających i odbitych. Może współpracować z zestawami kalibracyjnymi Anritsu przeznaczonymi dla serii 360B.

Dane techniczne:

Zakres częstotliwości: 10kHz – 1GHz

Typ analizatora: dwuportowy analizator wektorowy (VNA)

Parametry pomiarowe: S11, S21

Impedancja portów: 50Ω

Zakres dynamiczny: ok. 90dB

Dokładność amplitudy: ±0,1 do ±0,5dB

Dokładność fazy: 2-3°

Źródło sygnału: syntezowane źródło RF

Stabilność częstotliwości: wysoka, typowa dla syntezowanych generatorów Anritsu

Prezentacja wyników: amplituda, faza, Smith, log/linear

Wyświetlacz: CRT

Interfejs komunikacyjny: GPIB (IEEE‑488)

Liczba portów RF: 2

Zastosowanie: pomiary filtrów, anten, wzmacniaczy, elementów pasywnych i aktywnych do 1GHz

Kalibracja: współpraca z zestawami kalibracyjnymi serii 360B

Impedancja systemowa: 50Ω

Typ urządzenia: laboratoryjne, stacjonarne

Oferowany przyrząd został przetestowany, jest sprawny.
