Moduł ESP32-S3-POE-ETH-8DI-8RO-C

Przegląd produktu

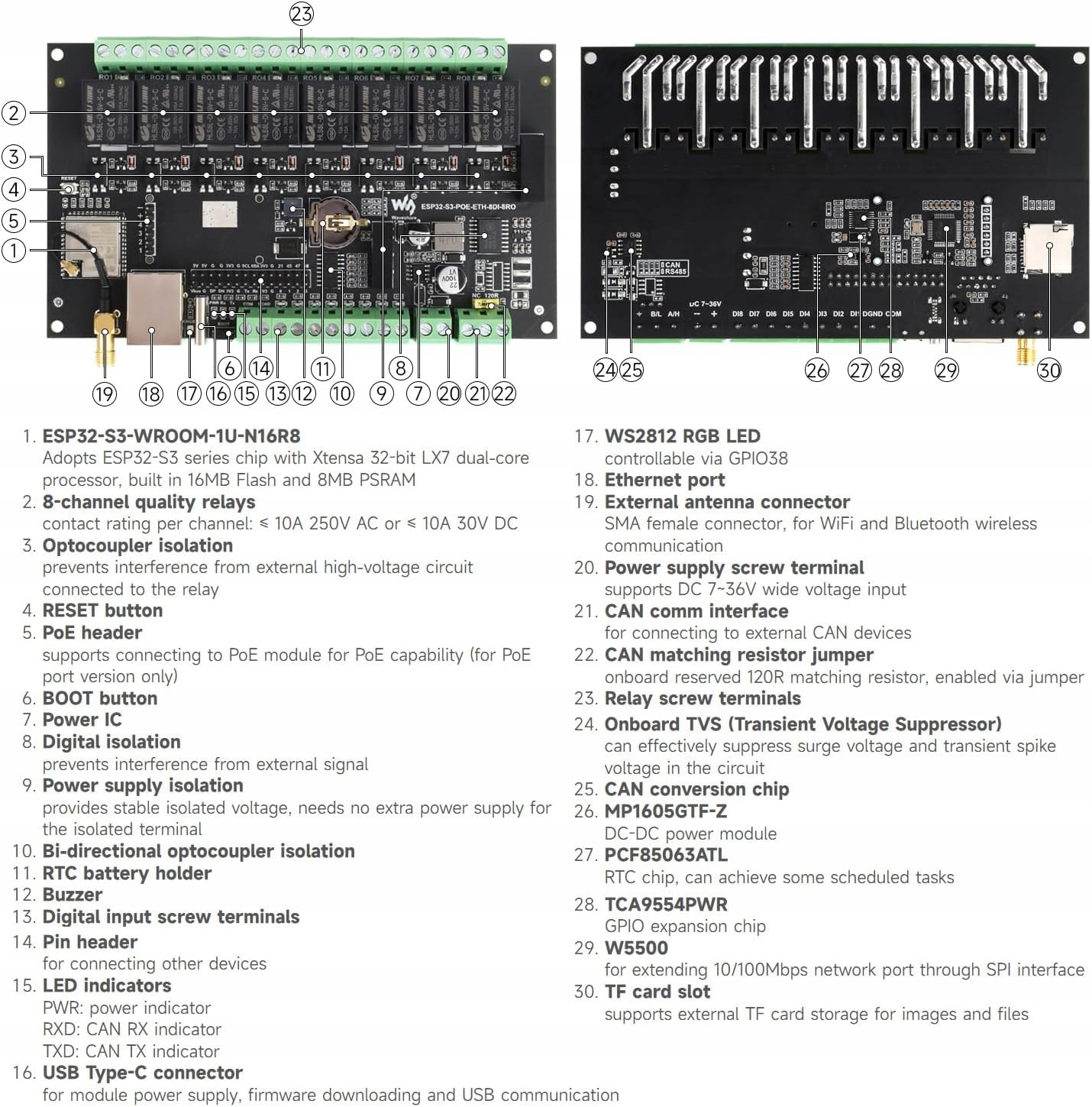

Moduł z wbudowanym portem sieciowym PoE, zaprojektowany do zastosowań przemysłowych. Wykorzystuje mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7, osiągającym częstotliwość do 240 MHz.

Główne cechy

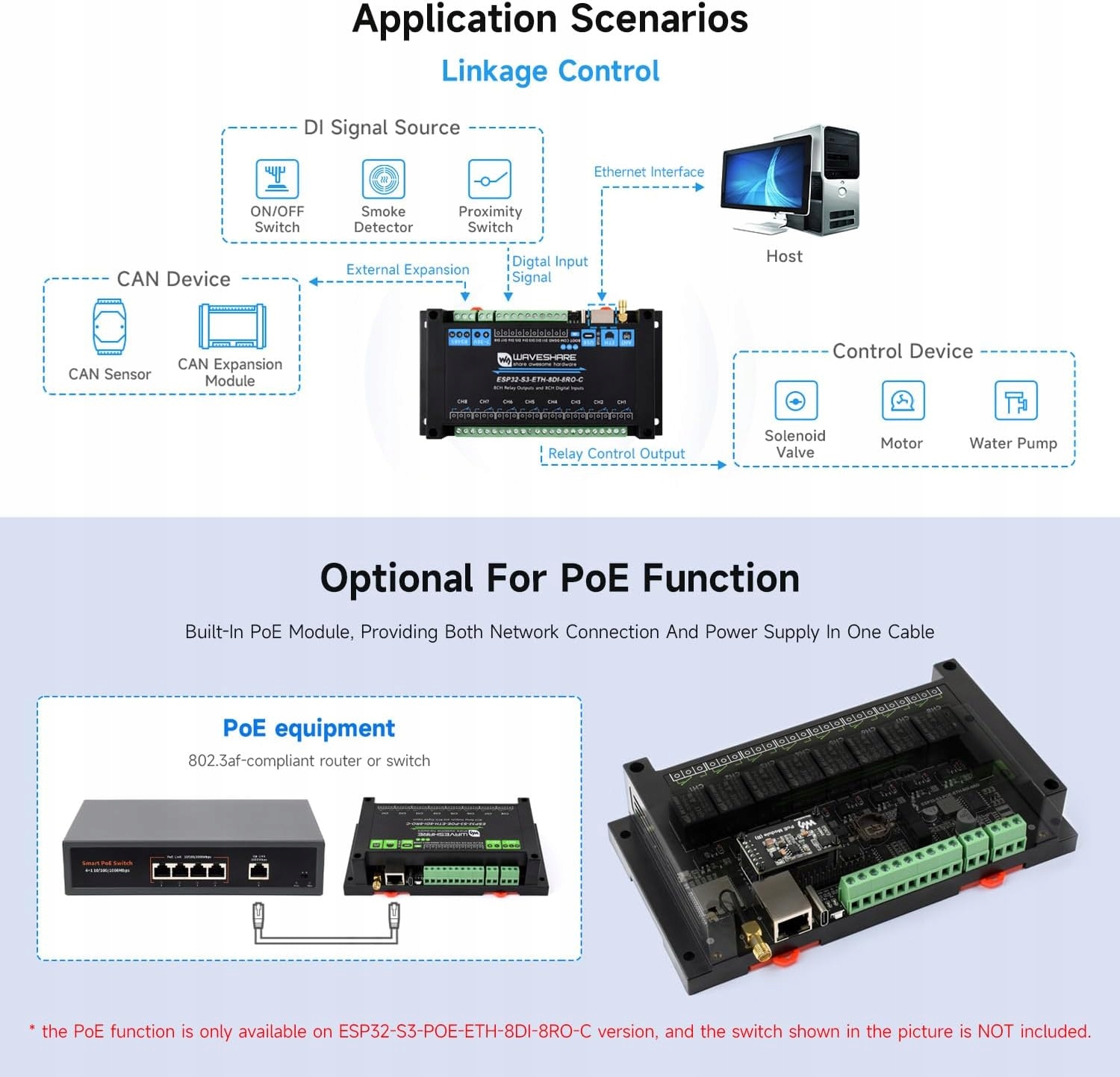

• Wbudowany moduł PoE, zgodny ze standardem IEEE 802.3af.
• Bezprzewodowa komunikacja Wi-Fi 2.4 GHz oraz Bluetooth LE w trybie dual-mode.

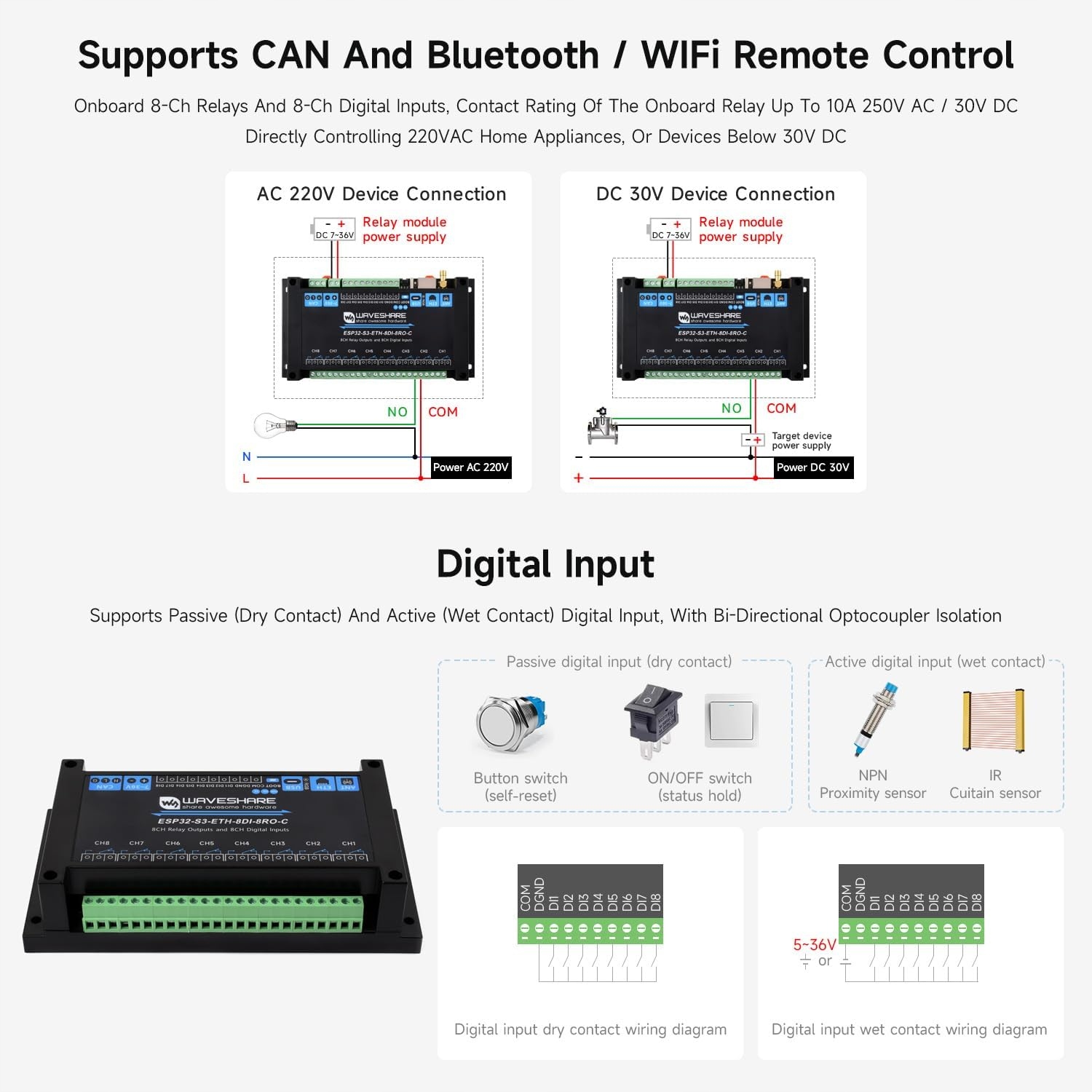

• Wysokiej jakości przekaźniki o obciążalności do 10A 250V AC / 30V DC.
• Obsługa pasywnych i aktywnych wejść cyfrowych z izolacją optoelektronową.
• Możliwość sterowania przekaźnikami poprzez sygnały wejść cyfrowych.
• Wbudowany, izolowany interfejs CAN do podłączania urządzeń zgodnych z magistralą CAN.
• Złącze typu USB Type-C do zasilania, pobierania firmware i debugowania.
• Zaciski śrubowe zasilania, obsługujące szeroki zakres napięć 7-36V, idealne dla zastosowań przemysłowych.
• Wbudowany układ RTC (zegar czasu rzeczywistego) do planowania zadań.
• Układ W5500 do rozszerzenia portu sieciowego Ethernet 10/100Mbps poprzez interfejs SPI.
• Izolacja optoelektronowa chroniąca przed zakłóceniami z zewnętrznych obwodów wysokiego napięcia.
• Izolacja cyfrowa zapobiegająca zakłóceniom sygnałów zewnętrznych.
• Zintegrowane, izolowane zasilanie unibody zapewniające stabilne napięcie izolowane bez potrzeby dodatkowego zasilania dla zacisków izolowanych.
• Gniazdo na kartę TF (microSD) do zewnętrznego przechowywania danych.
• Wbudowany brzęczyk, dioda RGB, wskaźniki zasilania i CAN TX/RX do monitorowania stanu pracy urządzenia.
• Obudowa ABS z mocowaniem na szynę DIN, ułatwiająca montaż i zapewniająca bezpieczeństwo użytkowania.

Specyfikacja

• Prąd znamionowy: 10 Ampery
• Typ montażu: Montaż na szynie DIN
• Tryb pracy: Automatyczny
• Napięcie cewki: 30 Napięcie (DC)
• Klasa prądu styku: 10 Ampery
• Minimalne napięcie przełączania: 30 Napięcie (DC)
• Specyfikacja spełniona: IEEE 802.3af
