PX-S18-P16-U1G-U1G/1F-TP150HI - switch PoE 16-port + 1 RJ45 + 1 RJ45/SFP - combo

Opis

Switch PX-S18-P16-U1G-U1G/1F-TP150HI to switch PoE przeznaczony do zasilania kamer IP pracujących w standardzie IEEE802.3af/at oraz Hi-Poe (port 1-2). Sygnowane przez markę IPOX stanowi najnowszą odsłonę zaawansowanych technologicznie produktów, przeznaczonych do funkcjonowania w ramach struktur monitoringu IP. Switch na portach od 1 do 16 posiada funkcje automatycznej detekcji urządzeń zasilanych w standardzie PoE+/PoE++. Porty UpLink służą do podłączenia kolejnych urządzeń sieciowych poprzez port RJ45 lub slot SFP. Na panelu przednim znajduje się sygnalizacja stanu pracy urządzenia zrealizowana na diodach LED. Użytkowanie urządzenia jest bardzo proste, a dzięki zastosowaniu techniki plug&play instalacja przebiega bezproblemowo.

Najważniejsze cechy

Do niezawodnego funkcjonowania w ramach monitoringu IP przełącznik sieciowy PX-S18-P16-U1G-U1G/1F-TP150HI wyposażony został w 16 portów PoE 10/100Mbps. Dodatkowo zasilanie PoE, które znajduje się na wszystkich 16 portach, pozwala na szybką detekcję podłączonych urządzeń i pozwala na dynamiczne przydzielanie energii dla każdego urządzenia. Switch PoE posiada wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymaga stosowania kabli krosowych oraz automatycznie wykrywa i ustawia prędkość i tryb transmisji danych.

Tryby pracy

• W trybie zwykłym PX-S18-P16-U1G-U1G/1F-TP150HI pracuje jako normalne urządzenie sieciowe, a wszystkie porty są zdatne do komunikacji.
• W trybie VLAN urządzenie pełni funkcje switcha z możliwością odseparowania portów.
• W trybie CCTV zasięg transmisji zwiększa się do 250 metrów, występuje izolacja portów PoE względem siebie i optymalizacja przepustowości na portach PoE do 10 Mbps. Transmisja danych dopuszczona jest tylko pomiędzy portami Uplink a portami PoE. Dodatkowo, urządzenia podłączone do portów PoE nie widzą się wzajemnie.

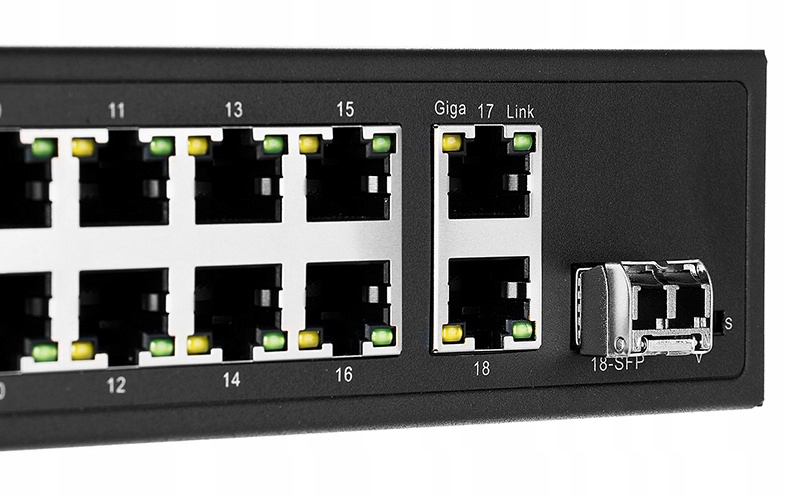

Obsługa modułu SFP

Niezawodny przełącznik sieciowy PX-S18-P16-U1G-U1G/1F-TP150HI pozwala na współpracę z różnym rodzajem światłowodu, dzięki wbudowanemu slotowi na moduły SFP. Wszystkie parametry transmisji optycznej są uwarunkowane od wybranego modułu SFP. Switch PoE PX-S18-P16-U1G-U1G/1F-TP150HI współpracuje z modułami SFP kompatybilnymi ze standardem IEEE 802.3z 1000Base-X. Dodatkowo posiada wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymaga stosowania kabli krosowych oraz automatycznie wykrywa i ustawia prędkość i tryb transmisji danych. Porty wyposażone zostały także w technologię Hot-Pluggable, która umożliwia instalowanie modułów SFP w urządzeniach sieciowych, bez potrzeby odłączania zasilania.

Technologia PoE+ i Hi-PoE

PoE+ i Hi-PoE to ulepszona wersja technologii PoE, która pozwala na dostarczenie energii urządzeniom peryferyjnym, będącym elementami sieci za pomocą kabla ethernetowego. Technika oparta na protokole IEEE 802.3at oraz Hi-PoE umożliwia użytkownikom zasilanie urządzeń peryferyjnych mocą do 60 W. Istotną zaletą ulepszonej wersji technologii jest także wysoka jakość i duża szybkość przesyłu danych (do 1000 Mb/s). Dzięki tak wysokim możliwościom transferu danych rozwiązanie PoE znalazło szerokie zastosowanie w rozległych sieciach monitoringu. Technika PoE+ oraz Hi-PoE pozwala na przesyłanie obrazu z kamer 4K w czasie rzeczywistym przy zachowaniu pełnej płynności.

Zastosowanie przełącznika IPOX

Wykorzystując szeroką funkcjonalność switcha marki IPOX w profesjonalnych instalacjach monitoringu IP możliwe jest kompleksowe zasilenie kamer IP w miejscach wolnych od źródeł zasilania i w efekcie zrealizowanie skutecznych systemów zabezpieczeń.

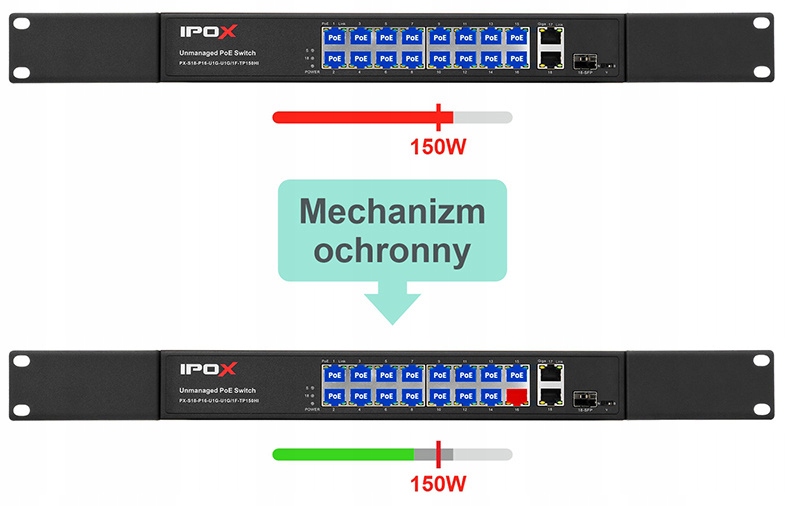

Zaletą switcha PX-S18-P16-U1G-U1G/1F-TP150HI jest możliwość wytworzenia maksymalnie do 30W (wyjątkiem są dwa pierwsze porty z obsługą standardu Hi-PoE, które mogą dostarczać moc na poziomie do 60W) mocy wyjściowej przekazywanej do jednego urządzenia. Jeżeli moc wszystkich zasilanych urządzeń przekroczy wartość 150W, switch automatycznie rozłączy port komunikacyjny o najniższym priorytecie. Uchroni to instalację przed przeciążeniem i zabezpieczy prawidłowe i nieprzerwane funkcjonowanie pozostałego sprzętu.

Najwyższy poziom wydajności i łatwa instalacja

Instalacja switcha IPOX jest bardzo prosta i bezproblemowa dzięki technice Plug & Play. Autodetekcja MDI/MDIX wykrywa zastosowany kabel, w związku z czym nie wymaga stosowania kabli krosowniczych oraz automatycznie ustawia prędkość i tryb transmisji danych. Pewny przekaz pakietów, zapewniający poprawność dzięki sprawdzaniu sum kontrolnych realizowanych przez transmisje danych typu Store-and-forward, jest niezbędny w systemach monitoringu IP.

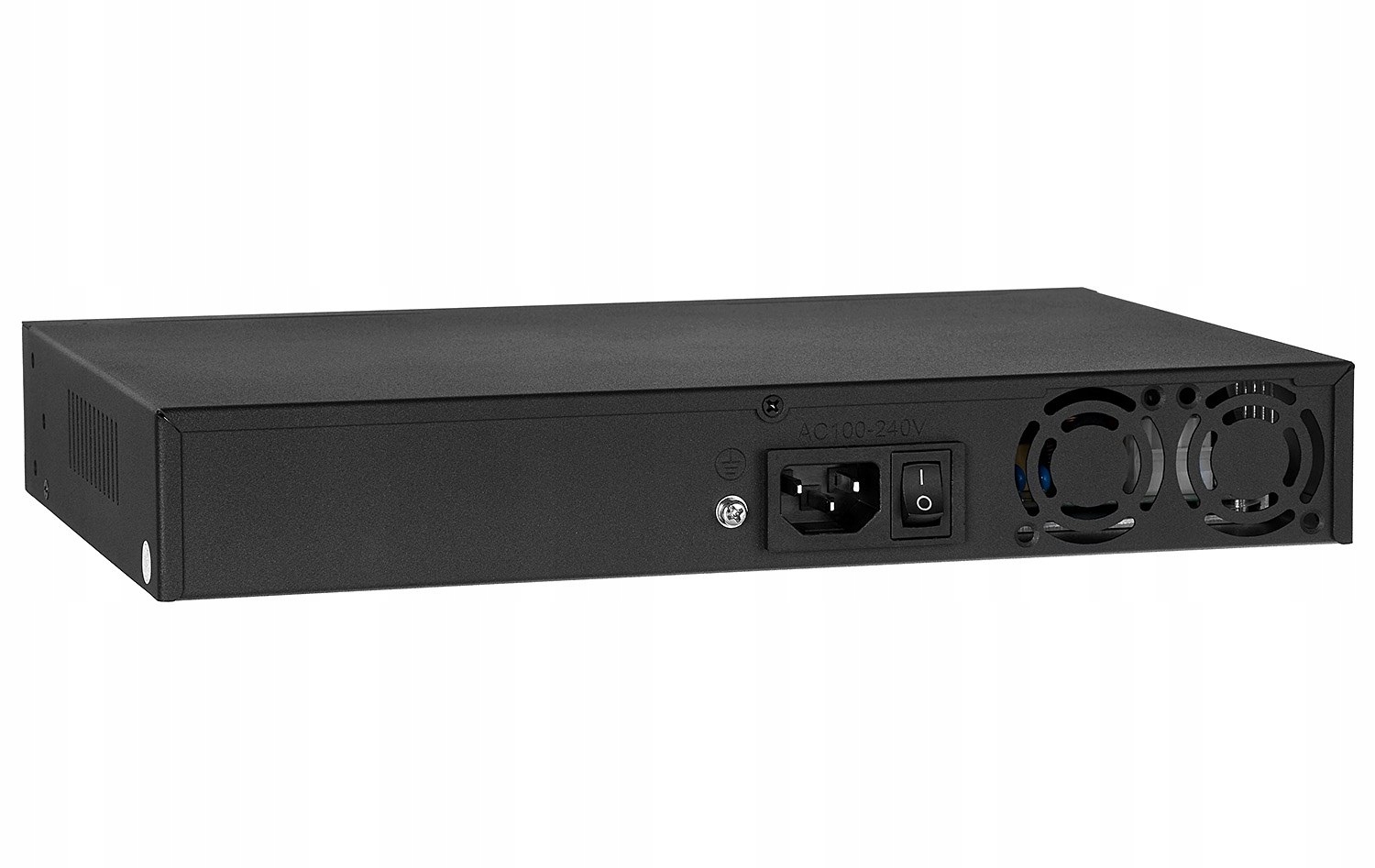

Solidna metalowa obudowa

Wytrzymała obudowa wykonana z wysokiej jakości metalu stanowi ochronę dla wrażliwych komponentów przełącznika. Tak solidne zabezpieczenie gwarantuje, wieloletnią i stabilną pracę urządzenia. Obudowa została wyposażona w zacisk do podłączenia przewodu ochronnego.

Specyfikacja

Zastosowanie: Instalacja kamer IP i urządzeń peryferyjnych w sieci (Jednoczesna transmisja sygnału i zasilania)

Interfejs:

• 2x port RJ45 Hi-PoE (10/100Mbps, Auto MDI/MDX)
• 14x port RJ45 PoE 802af/at (10/100 Mbps)
• 1x port RJ45 UpLink (10/100/1000Mbps)
• 1x port RJ45 UpLink (1000Mbps) lub 1x slot SFP UpLink (1000Mbps)

Budżet PoE: 150 W

Maksymalna moc na porcie: Hi-PoE <60W - port 1~2, at<30W - port 3~16</p>

Zasięg:

• Tryb normal: 100 m
• Tryb CCTV: 250 m

Przepustowość: 20 Gbps

Szybkość przekazywania pakietów: 9,2 Mpps

Typ obudowy: Desktop / RACK (uchwyty w komplecie)

FUNKCJONALNOŚĆ

• Obsługiwane standardy: IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3ab, IEEE802.3af/at/PoE++, IEEE802.3x
• Wielkość tablicy MAC: 8 K
• Metoda przekazywania: Store and Forward
• Sygnalizacja optyczna LED: Tak
• Technologia: Plug and play, End-span, PoE+, VLAN
• Zacisk przewodu ochronnego: Tak
• Wsparcie dla kamer IP i urządzeń sieciowych: Tak

Tryby pracy:

• V - VLAN: Wszystkie porty PoE mogą się komunikować tylko z portami uplink, komunikacja pomiędzy portami PoE jest niemożliwa
• S - Super Mode - Tryb CCTV: Odległość transmisji do 250m przy 10Mbps na portach PoE
• N - Normal: Pracuje jako normalne urządzenie sieciowe, a wszystkie porty komunikują się swobodnie

POZOSTAŁE

• Materiał: Metal
• Kolor: Czarny
• Zasilanie: AC 230 V 50-60Hz
• Pobór mocy: <10 W (bez PoE)</li>
• Temperatura przechowywania: -40°C ~ 75°C
• Temperatura pracy: -10°C ~ 55°C
• Wilgotność: 5 ~ 90% (bez kondensacji)

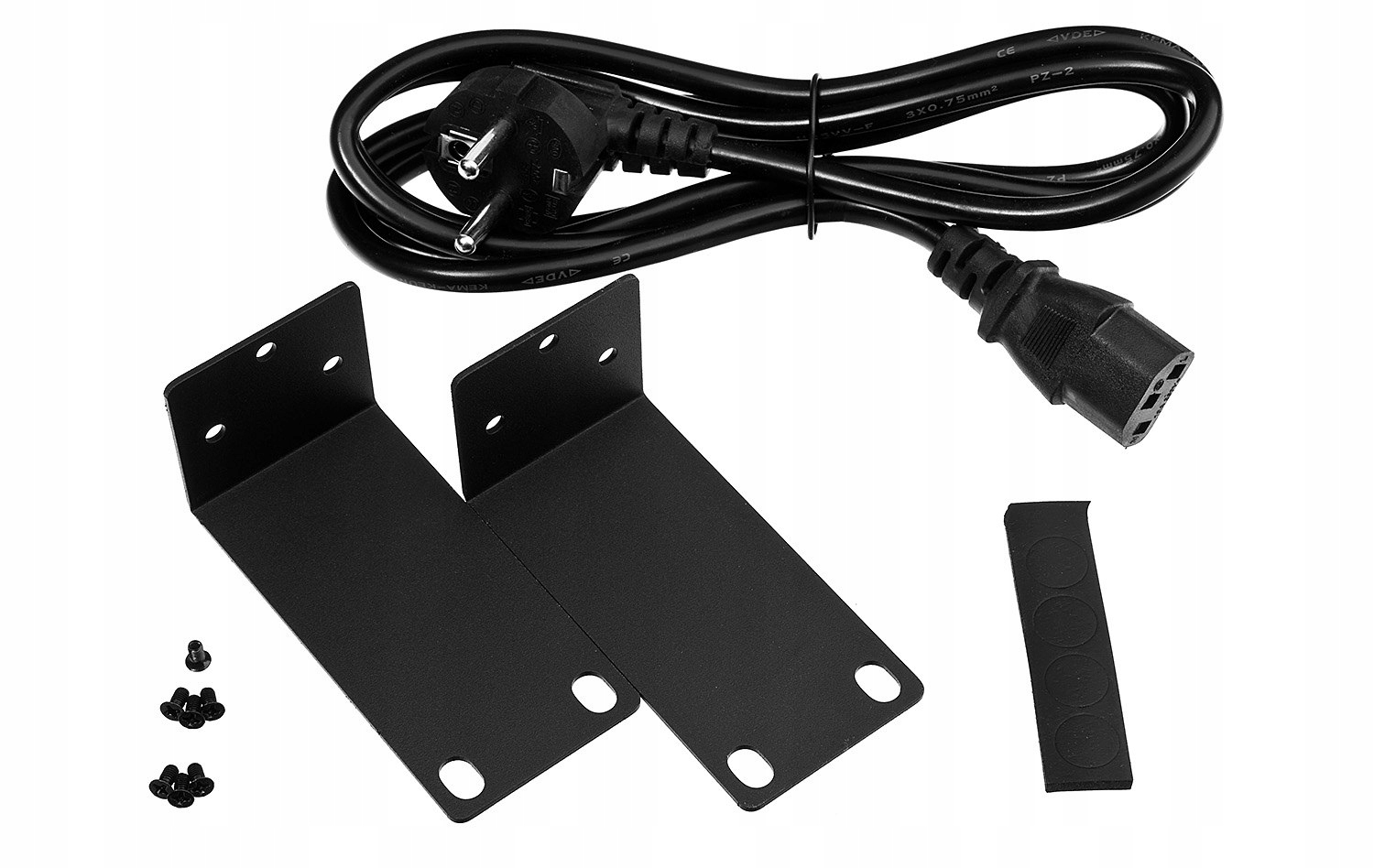

Zawartość zestawu:

• 1x Switch PoE
• 1x Kabel zasilający
• 2x Uchwyt montażowy

Waga:1,6 kg

Wymiary (szer./dł./wys.): 295x195x45 mm
