WATOMIERZ ANALIZATOR ZUŻYCIA PCEFAIR PZEM-017 Konwerter USB - RS485

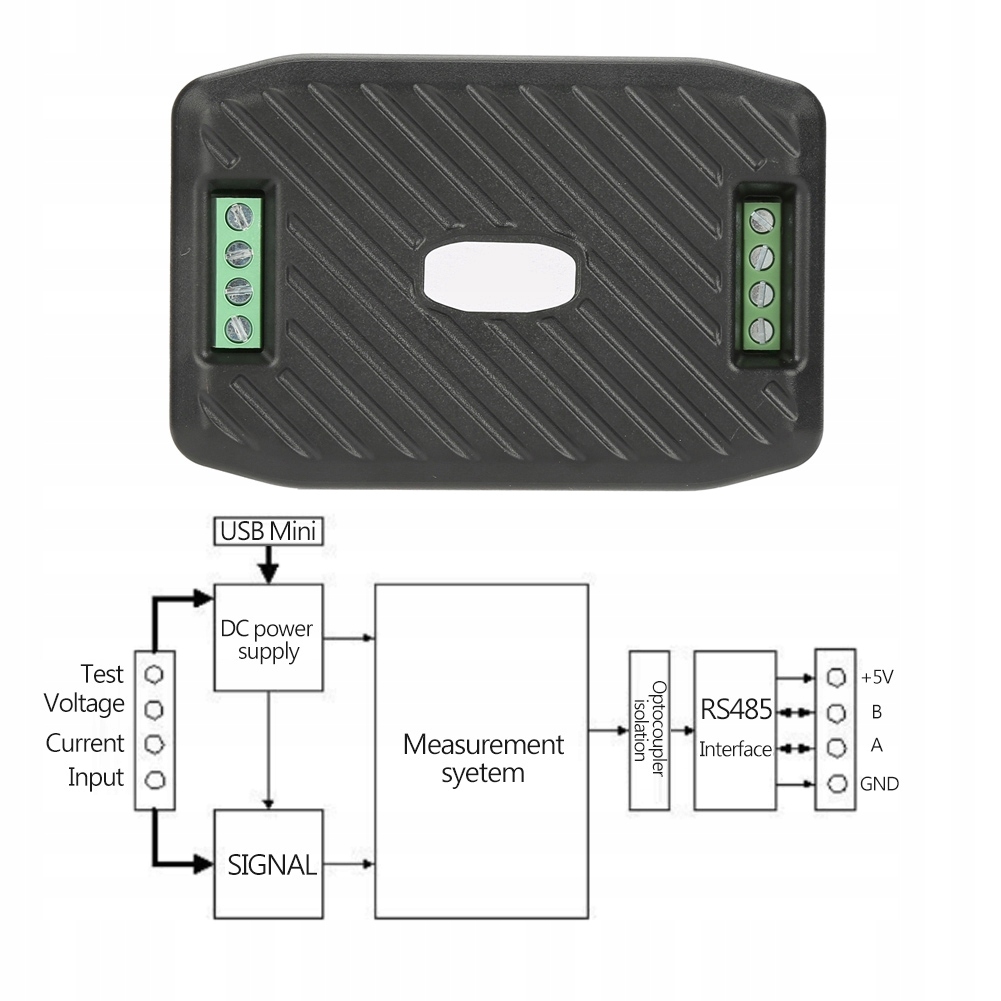

Modu ten suży gównie do pomiaru napięcia prądu stNaAego, prądu, mocy czynnej, częstotliwości i zużycia energii. Modu nie posiada funkcji wyświetlania, dane są odczytywane poprzez interfejs RS485.

Suży gównie do pomiaru napięcia stNaAego, prądu, mocy czynnej, częstotliwości i zużycia energii.

Aktualny zakres pomiarowy wynosi 50 A, 100 A, 200 A, 300 A w zależności od specyfikacji zewnętrznego bocznika.

Do jest 10 różnych zestawów, które zaspokoją różne potrzeby.

Warstwa fizyczna wykorzystuje interfejs komunikacyjny UART do RS485, szybkość transmisji wynosi 9600, 8 bitów danych, 2 bity stopu, bez parzystości.

Warstwa aplikacji wykorzystuje protokó ModbusRTU do komunikacji i obsuguje wyącznie kody funkcji, takie jak 0x03, 0x04, 0x06, 0x41, 0x42 itp.

Można ustawić próg napięcia, podzielony na próg wysokiego i niskiego napięcia. Gdy zmierzone napięcie przekroczy próg, może zostać uruchomiony alarm.

Specyfikacja:

Marka: PCEFAIR

Model: PZEM-017

Napięcie:

Zakres pomiarowy: 0,05–300 V (gdy napięcie testowe wynosi ＜7 V, należy użyć trybu niezależnego zasilania)

Rozdzielczość: 0,01 V

Dokadność pomiaru: 1

Bieżący:

Zakres pomiarowy: 0,02–300 A (możliwość dopasowania do czterech rodzajów boczników: 50 A, 100 A, 200 A, 300 A)

Rozdzielczość: 0,01 A

Dokadność pomiaru: 1

Moc:

Zakres pomiarowy: 0,2–90 kW

Rozdzielczość: 0,1 W

Dokadność pomiaru: 1

Zużycie energii:

Zakres pomiarowy: 0–9999 kWh

Rozdzielczość: 1 Wh

Dokadność pomiaru: 1

Resetowanie energii: użyj oprogramowania do zresetowania

Alarm przepięcia:

Domyślny próg wysokiego napięcia: 300 V

Domyślny próg niskiego napięcia: 7 V

Interfejs komunikacyjny: interfejs RS485

Temperatura robocza20~60

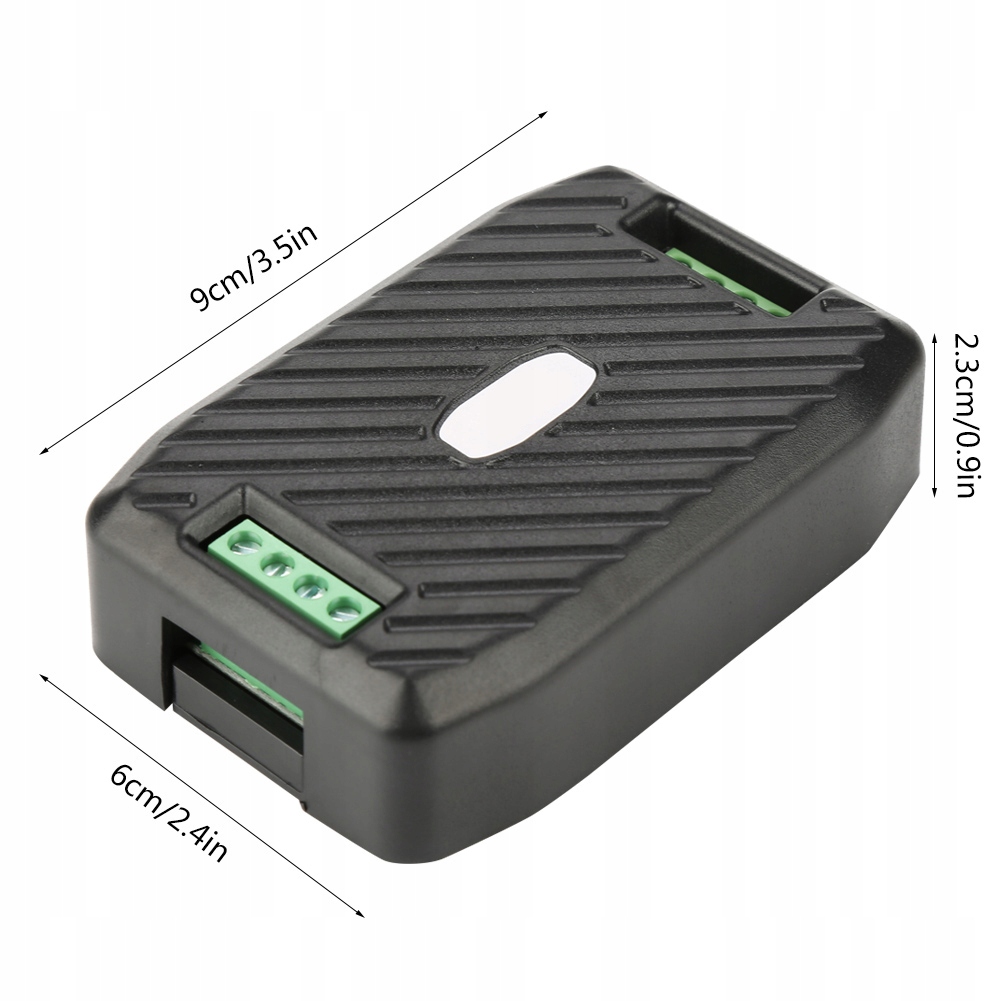

Rozmiar produktu: ok. 9*6*2,3 cm/3,5*2,4*0,9 cala

Waga: ok. 77 g ~ 287 g / 2,7 uncji ~ 10,1 uncji

Adres rejestrowy

Opis

Rozdzielczość

zero

Wartość napięcia

1LSB odpowiada 0,01 V

zero, jeden

Wartość bieżąca

1LSB odpowiada 0,01 A

zero, dwa

Niska wartość mocy 16 bitów

1LSB odpowiada 0,1 W

zero, zero, zero, trzy

Wartość mocy wysoka 16 bitów

zero, zero, zero, cztery

Wartość energetyczna niska 16 bitów

1LSB odpowiada 1Wh

zero, pięć

Wartość energetyczna wysoka 16 bitów

zero, sześć

Stan alarmu wysokiego napięcia

0xFFFF oznacza alarm, 0x0000 oznacza brak alarmu.

zero, jeden, siedem

Stan alarmu niskiego napięcia

0xFFFF oznacza alarm, 0x0000 oznacza brak alarmu.

Adres rejestrowy

Opis

Rozdzielczość

zero

Próg alarmowy wysokiego napięcia (5~350 V),

domyślna wartość to 300 V

1LSB odpowiada 0,01 V

zero, jeden

Próg alarmu niskiego napięcia (1~350 V),

domyślnie 7 V

1LSB odpowiada 0,01 V

zero, dwa

Adres Modbus-RTU

Zakres wynosi

Od zera do tysiąca pięćset siedemdziesięciu siedmiu

zero, zero, zero, trzy

Aktualny zakres

0x0000: 100A

0x0001: 50A

0x0002: 200A

0x0003: 300A

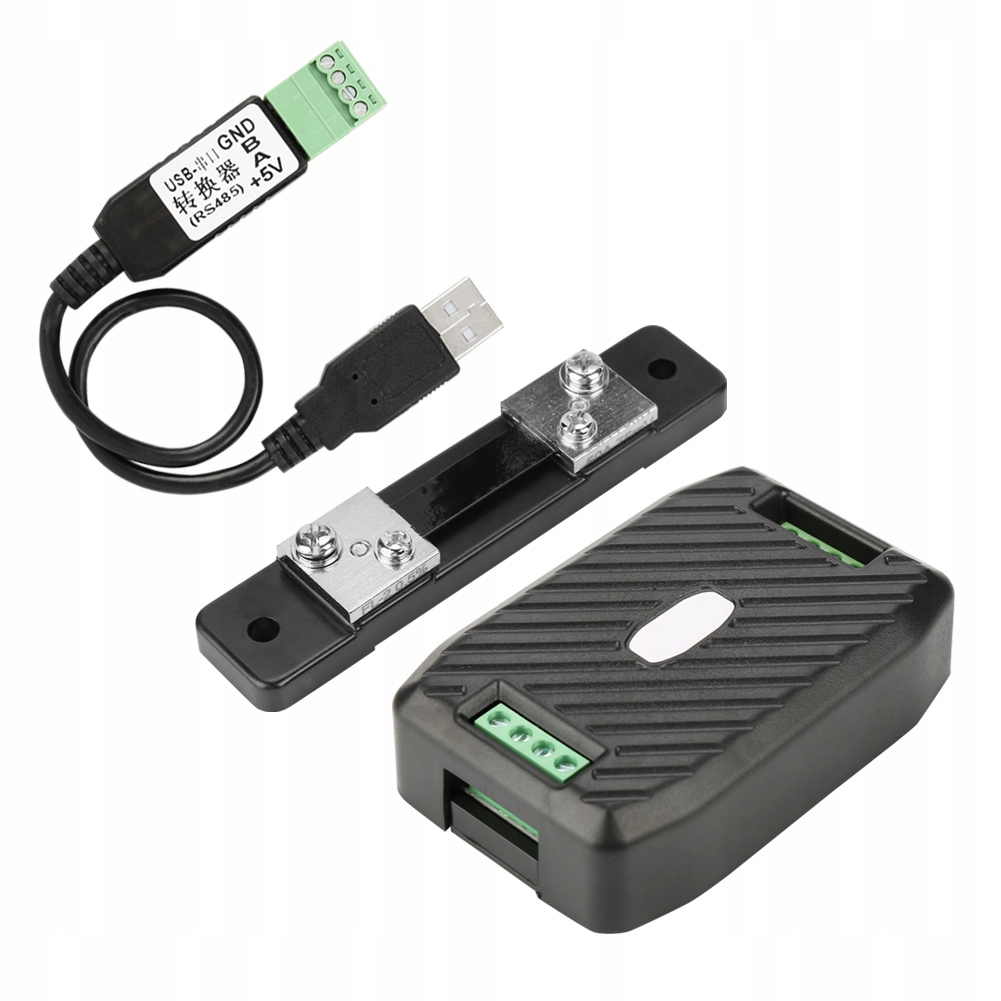

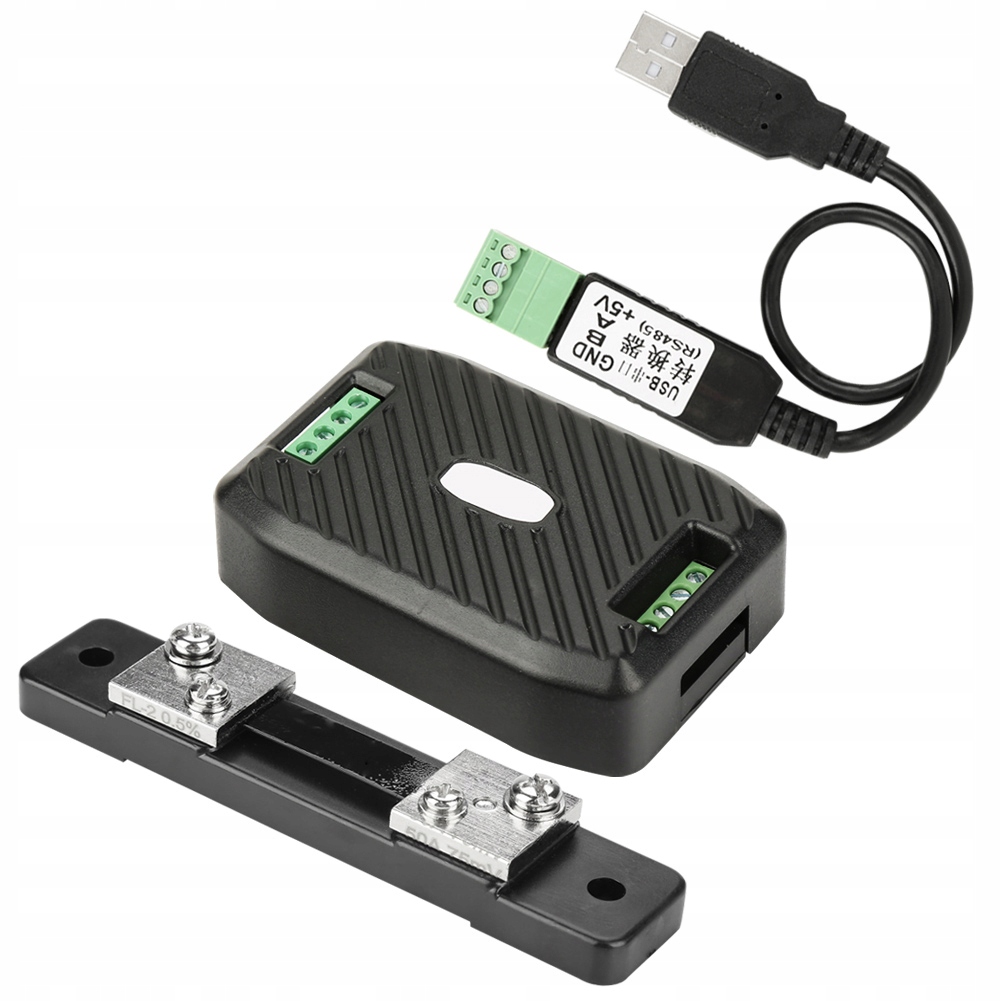

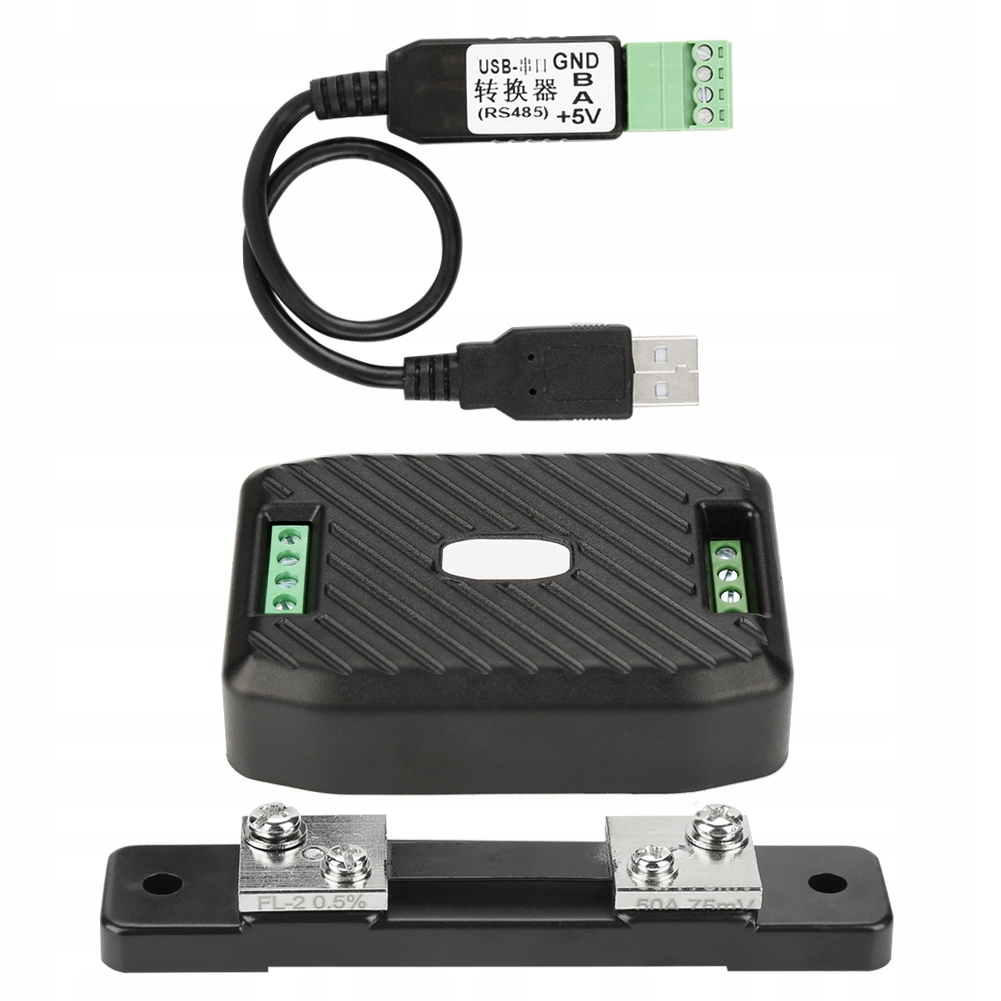

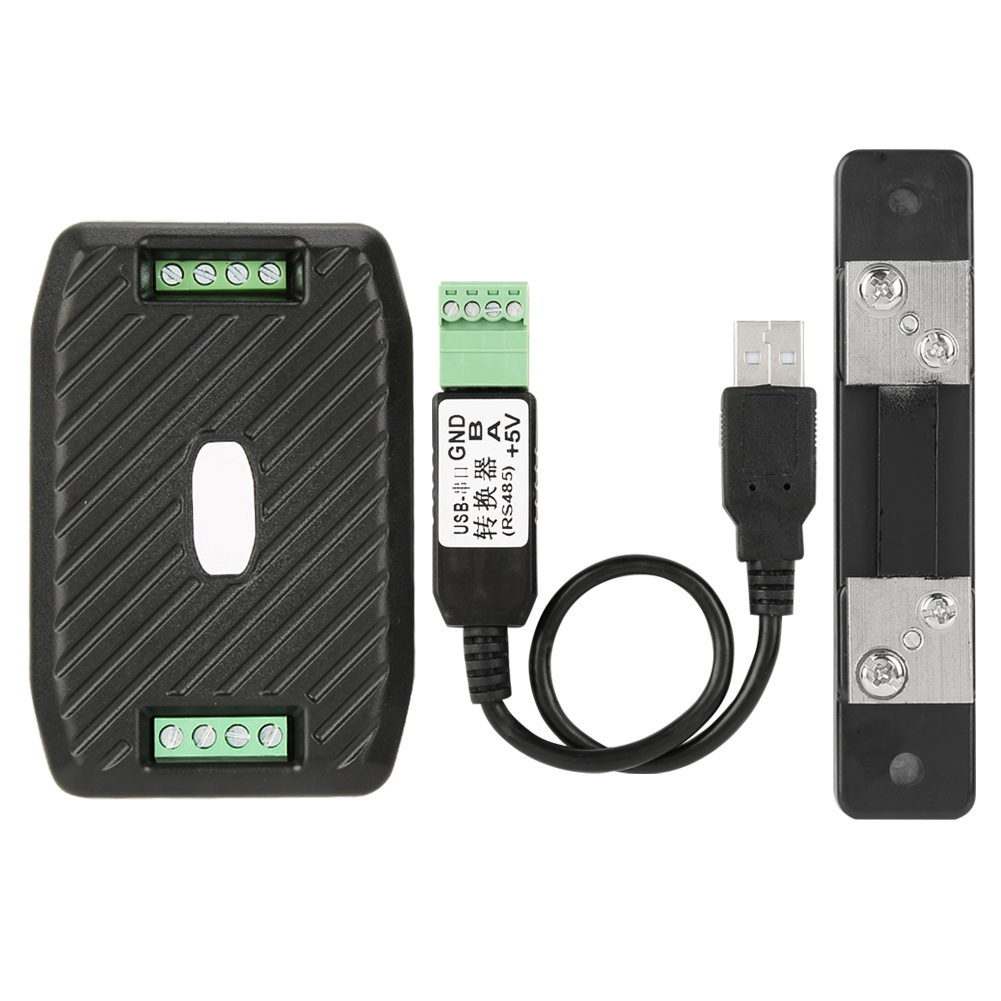

Pakiet1 x Kompletna maszyna

1 x bocznik

1 x modu USB na RS485

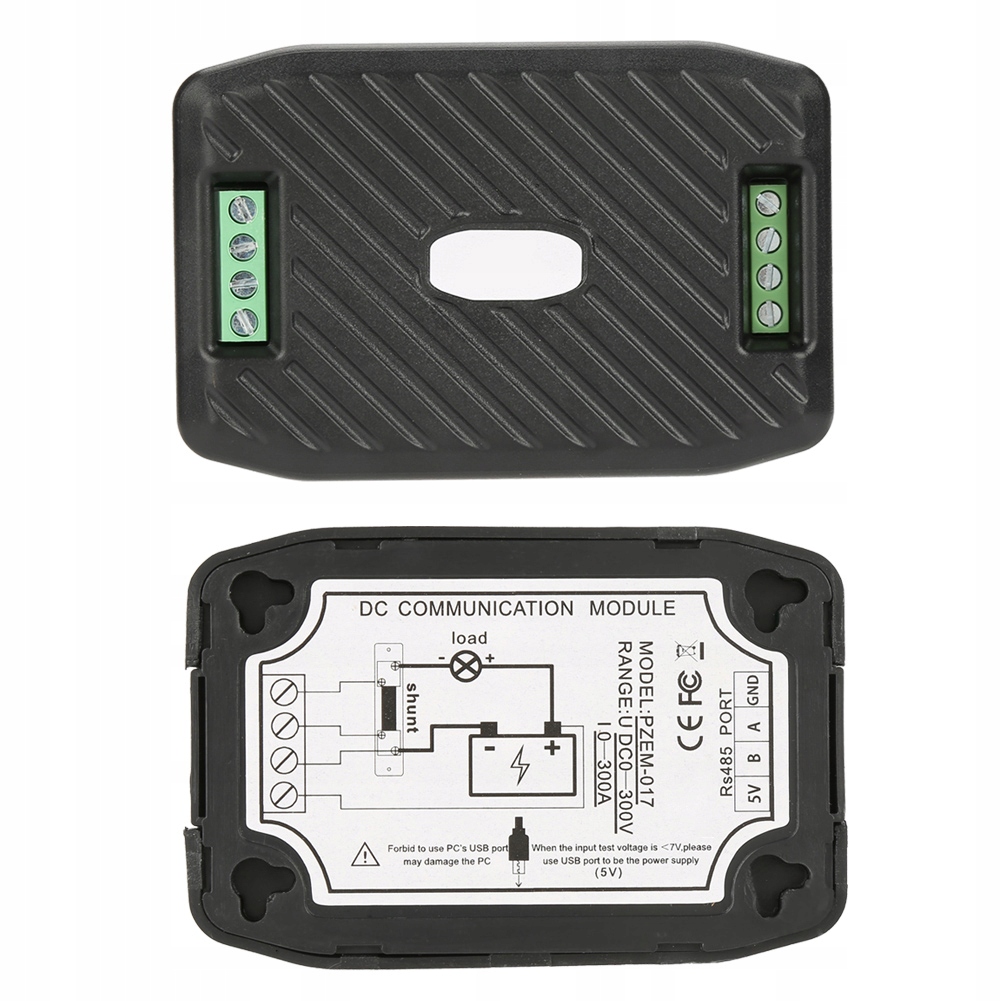

Uwaga:

Interfejs RS485 jest wyjściem pasywnym, wymaga zewnętrznego zasilania 5 V, a zewnętrzne zasilanie powinno mieć natężenie prądu większe niż 100 mA.

Gdy napięcie testowe wejściowe jest niższe niż 7 V, musi ono dostarczać niezależne napięcie robocze 5 V przez port USB.

NIE używaj portu USB komputera jako niezależnego źróda zasilania, ponieważ może to spowodować uszkodzenie komputera.
