2D15P oscyloskop cyfrowy 2x100MHz 500MSa/s z multimetrem i generatorem FNIRSI

FNIRSI 2D15P to zaawansowane, przenośne urządzenie pomiarowe 3w1, łączące w sobie funkcje wysokiej klasy oscyloskopu, precyzyjnego multimetru oraz wydajnego generatora sygnałów. Zaprojektowany z myślą o profesjonalistach, inżynierach R&D i serwisantach, model ten łączy intuicyjną obsługę za pomocą fizycznych przycisków i pokręteł z nowoczesnym, 4.3-calowym, pojemnościowym ekranem dotykowym. Dzięki architekturze bazującej na połączeniu układów FPGA, MCU i ADC, urządzenie gwarantuje szybkie przetwarzanie sygnału i stabilną pracę. Kompaktowa obudowa, zmniejszona o 30% waga oraz wbudowany akumulator o pojemności 5000 mAh sprawiają, że jest to idealne rozwiązanie do pracy zarówno w laboratorium, jak i w terenie.

Podstawowa specyfikacja

- Wielofunkcyjny oscyloskop cyfrowy 3w1

- Wyświetlacz 4.3-calowy pojemnościowy ekran dotykowy

- FPGA + MCU + ADC dla szybkiego i stabilnego przetwarzania

- Wbudowany akumulator litowy o pojemności 5000 mAh

- Port USB Type-C uniwersalne ładowanie i szybki transfer danych

- Możliwość zapisywania i eksportowania zrzutów ekranu przebiegów do pamięci USB

- Kombinacja dotykowego ekranu oraz fizycznych przycisków funkcyjnych, pokręteł osi pionowej i poziomej oraz pokrętła wielofunkcyjnego

- Lekka obudowa ze zintegrowaną, rozkładaną podpórką

Oscyloskop

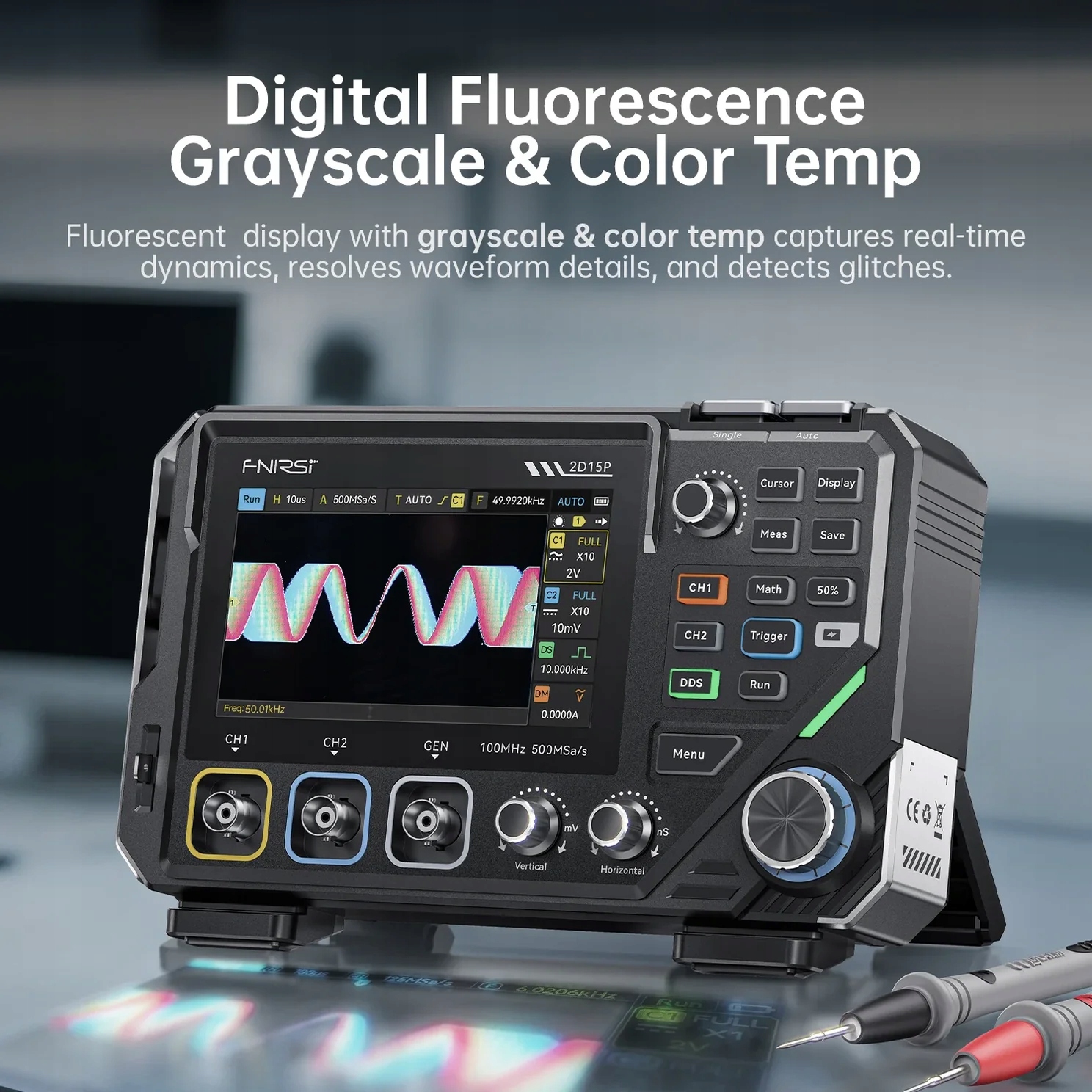

Sekcja oscyloskopu w modelu 2D15P charakteryzuje się świetnymi parametrami przechwytywania, oferując przepustowość 100 MHz przy pracy jednokanałowej (50 MHz dla dwóch kanałów) oraz próbkowanie na poziomie 500 MSa/s. Unikalna funkcja wyświetlania temperatury barwowej i 128-poziomowej skali szarości pozwala na bezbłędną detekcję anomalii w sygnale oraz analizę utrzymywania się przebiegu w czasie. Oscyloskop wspiera szeroki zakres funkcji analitycznych, w tym 13 automatycznych pomiarów, obsługę kursorów oraz operacje matematyczne na sygnałach w czasie rzeczywistym.

- Kanały: 2

- Szybkość próbkowania: 500 MSa/s

- Pasmo analogowe: 100 MHz  / 50 MHz dla dwóch kanałów

- Głębokość pamięci: 10K, 100K, 1M

- Czułość pionowa: 10 mV/div - 10 V/div

- Zakres podstawy czasu: 5 ns/div - 50 s/div

- Maksymalne napięcie wejściowe: 800 V

- Tryby wyzwalania: Auto, Normal, Single

- Typy wyzwalania: zbocze narastające, opadające, oba zbocza

- Tryby wyświetlania przebiegu: wektory, punkty, temperatura barwowa

- Filtrowanie: ograniczenie pasma do 20 MHz

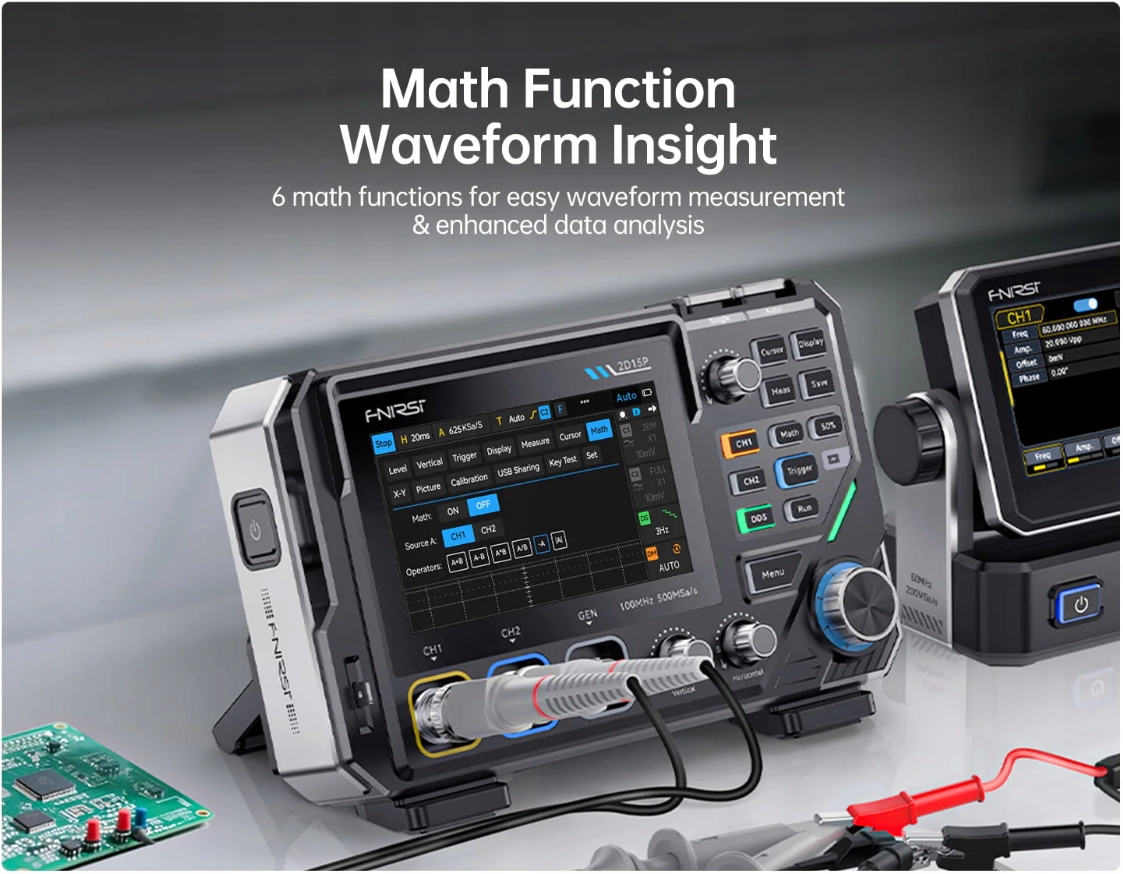

- Analiza danych: 6 funkcji matematycznych w tym FFT, pomiary kursorowe, 13 pomiarów automatycznych, tryb XY

Generator Sygnałów DDS

Zintegrowany 1-kanałowy generator sygnałów DDS pozwala na szybkie generowanie podstawowych przebiegów niezbędnych do pobudzania i testowania układów elektronicznych. Umożliwia emisję przebiegów w paśmie do 10 MHz ze swobodną, precyzyjną regulacją amplitudy oraz wypełnienia. Dzięki niemu urządzenie staje się w pełni autonomicznym stanowiskiem testowym bez potrzeby używania dodatkowych narzędzi.

- Ilość kanałów wyjściowych: 1

- Obsługiwane kształty fal do 11 typowych przebiegów

- Zakres częstotliwości: 0 - 10 MHz

- Zakres regulacji amplitudy: 0.1 - 3.0 Vpp

- Cykl pracy: regulowany od 0% do 100%

Multimetr

Na pokładzie FNIRSI 2D15P znajduje się 4.5-cyfrowy multimetr cyfrowy o wskazaniu aż do 19999 zliczeń. Wyposażony w technologię True RMS, zapewnia najwyższą dokładność pomiaru dla sygnałów niesinusoidalnych i zniekształconych. Z poziomu multimetru użytkownik ma podgląd na generowane na żywo wykresy trendów, ułatwiając monitorowanie zmian mierzonych wartości. Posiada fizyczne terminale pomiarowe na panelu frontowym do 10A.

- Rozdzielczość wyświetlacza: 19 999 zliczeń | 4.5 cyfry

- Rodzaj pomiaru AC: True RMS

- Funkcje pomiarowe:

= napięcie (DC/AC)

= prąd (DC/AC)

= rezystancja

= pojemność

- Test diody

- Test ciągłości obwodu z buzzerem

- Tryb automatyczny: inteligentne rozpoznawanie napięcia wejściowego oraz rezystancji

- Funkcja kreślenia bieżących trendów na ekranie przy pomiarach elektrycznych

Sekcja oscyloskopu

• Podwójny kanał (dual)
• Próbkowanie: 500 MSa/s
• Pasmo analogowe: 100 MHz
• Głębokość pamięci: 10K, 100K, 1M
• Impedancja wejściowa: 1 MΩ
• Czułość pionowa: 10 mV – 10 V/div
• Sprzężenie: AC / DC
• Maksymalne napięcie wejściowe: do 800V (przy sondzie x10)

Sekcja generatora sygnałów

• Liczba kanałów: 1
• Zakres częstotliwości: 0 – 10 MHz
• Amplituda sygnału: 0.1 – 3.0 Vpp
• Regulacja wypełnienia (cykl pracy): 0% – 100%

Sekcja multimetru

• Napięcie stałe (DCV): 1.9999V / 19.999V / 199.99V / 1000V
• Napięcie zmienne (ACV): 1.9999V / 19.999V / 199.99V / 750.0V
• Prąd stały (DCA): 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Prąd zmienny (ACA): 19.999 mA / 199.99 mA / 1.9999 A / 9.999 A
• Rezystancja: od 199.99 Ω do 19.999 MΩ
• Pojemność: od 9.999 nF do 99.99 mF

Zestaw zawiera

- 1 x Wielofunkcyjny oscyloskop cyfrowy DMM 2D15P

- 2 x Sonda oscyloskopowa P6100 z dzielnikiem napięcia

- 1 x Komplet przewodów pomiarowych do multimetru

- 1 x Przewód BNC zakończony krokodylkami

- 1 x Przewód zasilający/danych USB

- 1 x Instrukcja obsługi sprzętu

- 1 x Oryginalne opakowanie
