WATOMIERZ ANALIZATOR ZUŻYCIA PCEFAIR PZEM-017 KONWERTER USB

Pcefair PZEM-017 DC prąd prąd mocy miernik zużycia energii modu komunikacji (#8)

. WATOMIERZ ANALIZATOR ZUŻYCIA PCEFAIR PZEM-017 KONWERTER USB

Suży gównie do pomiaru napięcia DC, prądu, mocy aktywnej, częstotliwości i zużycia energii.

Bieżący zakres miar to 50a, 100a, 200a, 300a zależy od specyfikacji zewnętrznej bocznicy.

Warstwa fizyczna Użyj UART do interfejsu komunikacyjnego RS485, szybkość transmisji wynosi 9600, 8 bitów danych, 2 bit stopu, bez parytetu.

Warstwa aplikacji używa protokou MODBUSRTU do komunikacji, obsuguje tylko kody funkcyjne, takie jak 0x03, 0x04,0x06, 0x41, 0x42 itp.

Próg napięcia można ustawić, podzielić na próg wysokiego napięcia i niskiego napięcia, gdy zmierzone napięcie przekroczy próg, może alarmować.

. WATOMIERZ ANALIZATOR ZUŻYCIA PCEFAIR PZEM-017 KONWERTER USB

Specyfikacja:

Marka: Pcefair

Model: PZEM-017

Woltaż:

Zakres pomiaru: 0,05-300 V (gdy napięcie testowe wynosi ＜ 7 V, skorzystaj z trybu niezależnego zasilania)

Rozdzielczość: 0,01 V.

Dokadność pomiaru: 1

Aktualny:

Zakres pomiarowy: 0,02-300A (można dopasować do 50A, 100A, 200a, 300a cztery rodzaje bocznika)

Rozdzielczość: 0,01a

Dokadność pomiaru: 1

Moc:

Zakres pomiaru: 0,2-90 kW

Rozdzielczość: 0,1 W.

Dokadność pomiaru: 1

Zużycie energii:

Zakres pomiaru: 0-9999 kWh

Rozdzielczość: 1Wh

Dokadność pomiaru: 1

Zresetuj energię: Użyj oprogramowania do resetowania

Alarm nad napięciem:

Domyślny próg wysokiego napięcia: 300 V

Domyślny próg niskiego napięcia: 7 V

Interfejs komunikacyjny: interfejs RS485

Temperatura pracy20 ~ 60

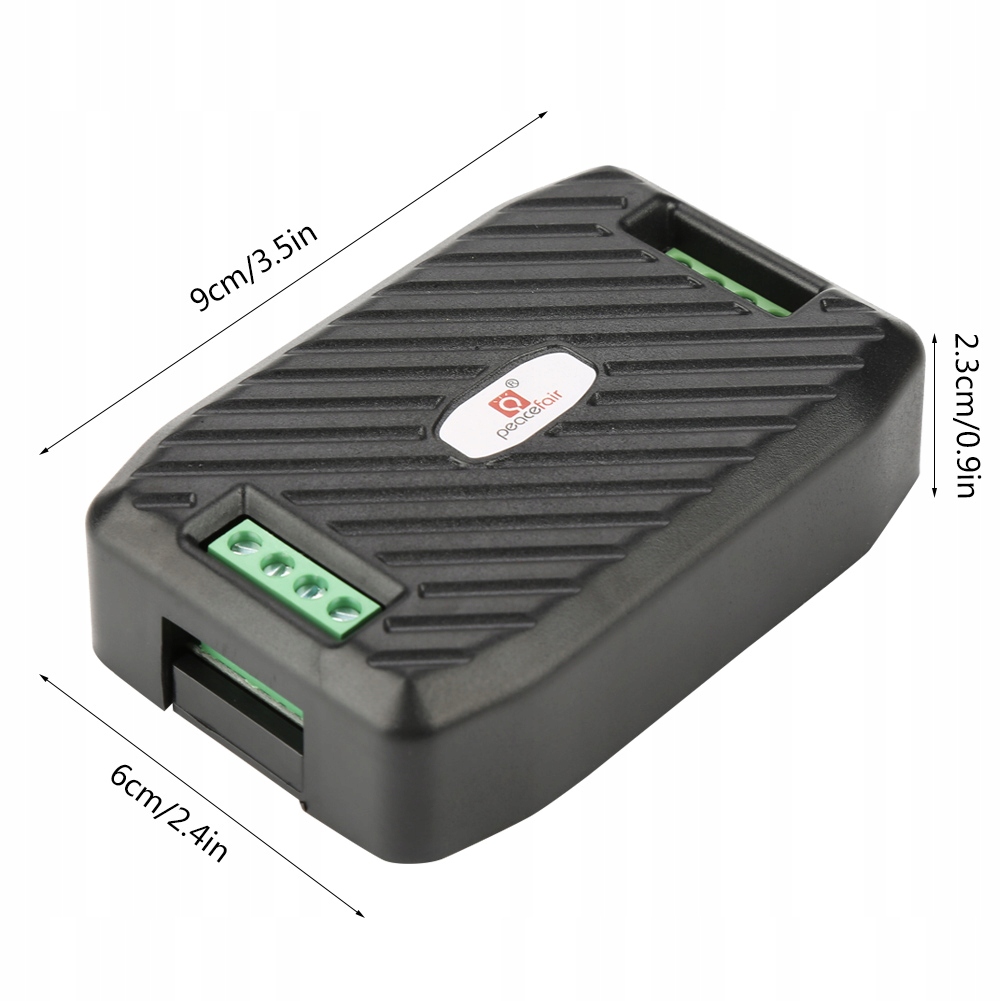

Rozmiar produktu: ok. 9*6*2,3 cm/3,5*2,4*0,9 cala

Waga: ok. 77 g ~ 287 g / 2,7 uncji ~ 10,1 uncji

Rejestr adresu Opis Rozdzielczość

0x0000 Wartość napięcia 1LSB odpowiada 0,01 V

0x0001 Wartość bieżąca 1LSB odpowiada 0,01a

0x0002 Wartość mocy Niska 16 bitów 1LSB odpowiada 0,1 W

0x0003 Wartość mocy Wysoka 16 bitów

0x0004 Wartość energii Niska 16 bitów 1LSB odpowiada 1Wh

0x0005 Wartość energii Wysoka 16 bitów

0x0006 Status alarmu wysokiego napięcia 0xffff to alarm, 0x0000 nie jest alarmem

0x0007 Status alarmu niskiego napięcia 0xffff to alarm, 0x0000 nie jest alarmem

Rejestr adresu Opis Rozdzielczość

0x0000 Próg alarmu wysokiego napięcia (5 ~ 350 V), domyślnie to 300 V 1LSB odpowiada 0,01 V

0x0001 Próg alarmu niskiego napięcia 1 ~ 350 V）, domyślnie to 7 V 1LSB odpowiada 0,01 V

0x0002 Adres Modbus-RTU Zakres wynosi 0x0001 ~ 0x00f7

0x0003 Obecny zakres 0x0000: 100a 0x0001: 50a 0x0002: 200a 0x0003: 300a

Zestaw opcjonalny

. WATOMIERZ ANALIZATOR ZUŻYCIA PCEFAIR PZEM-017 KONWERTER USB

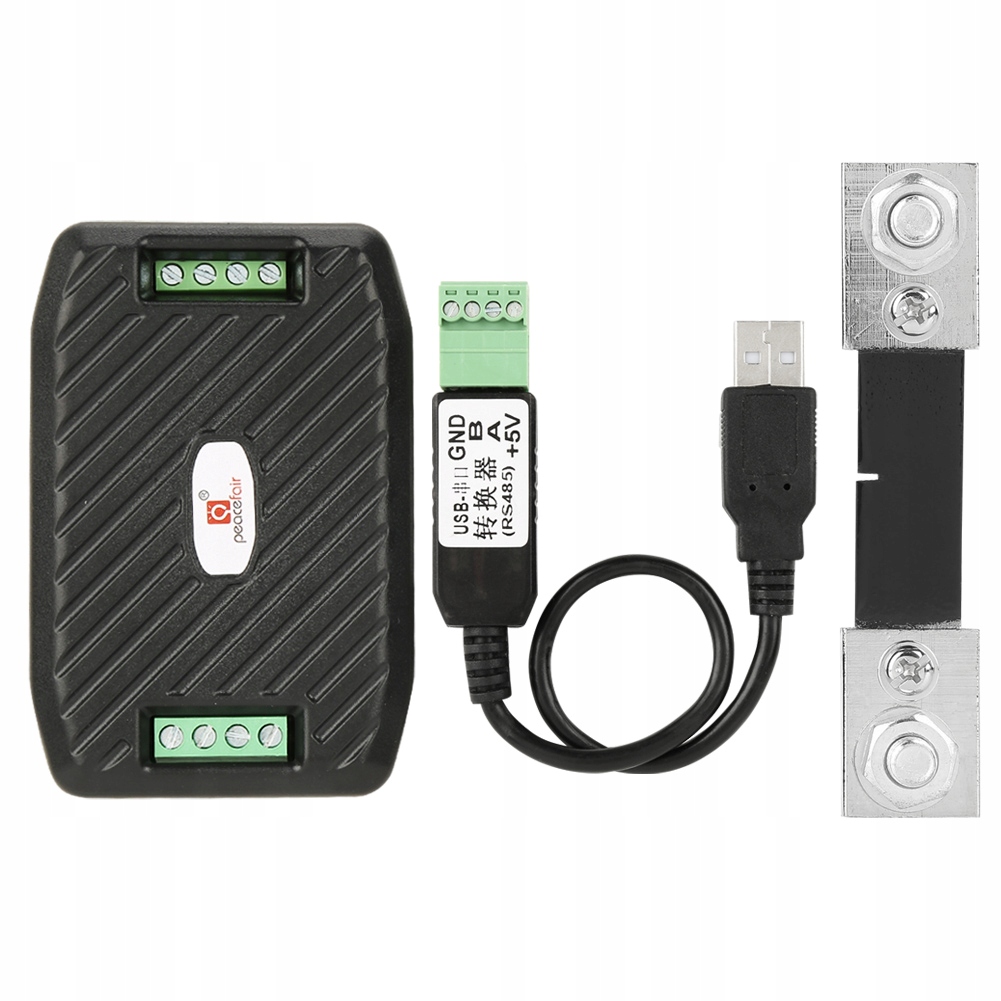

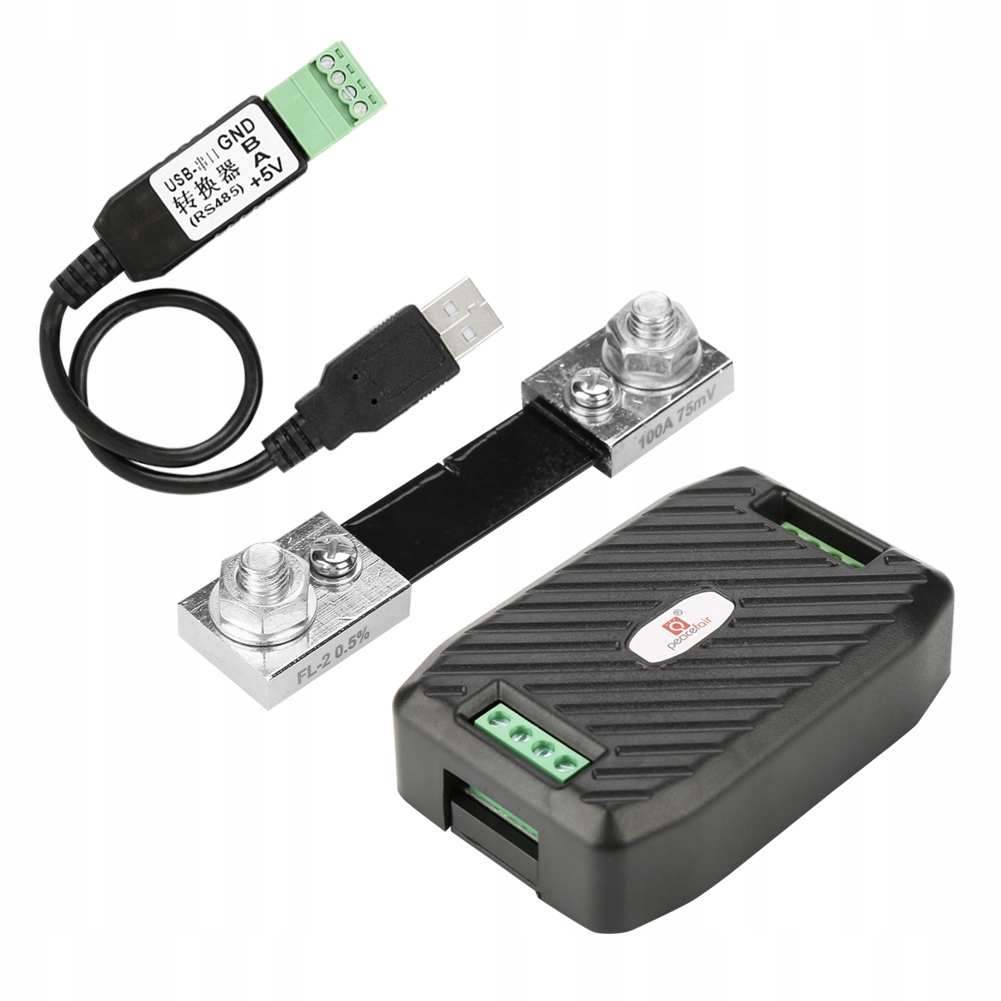

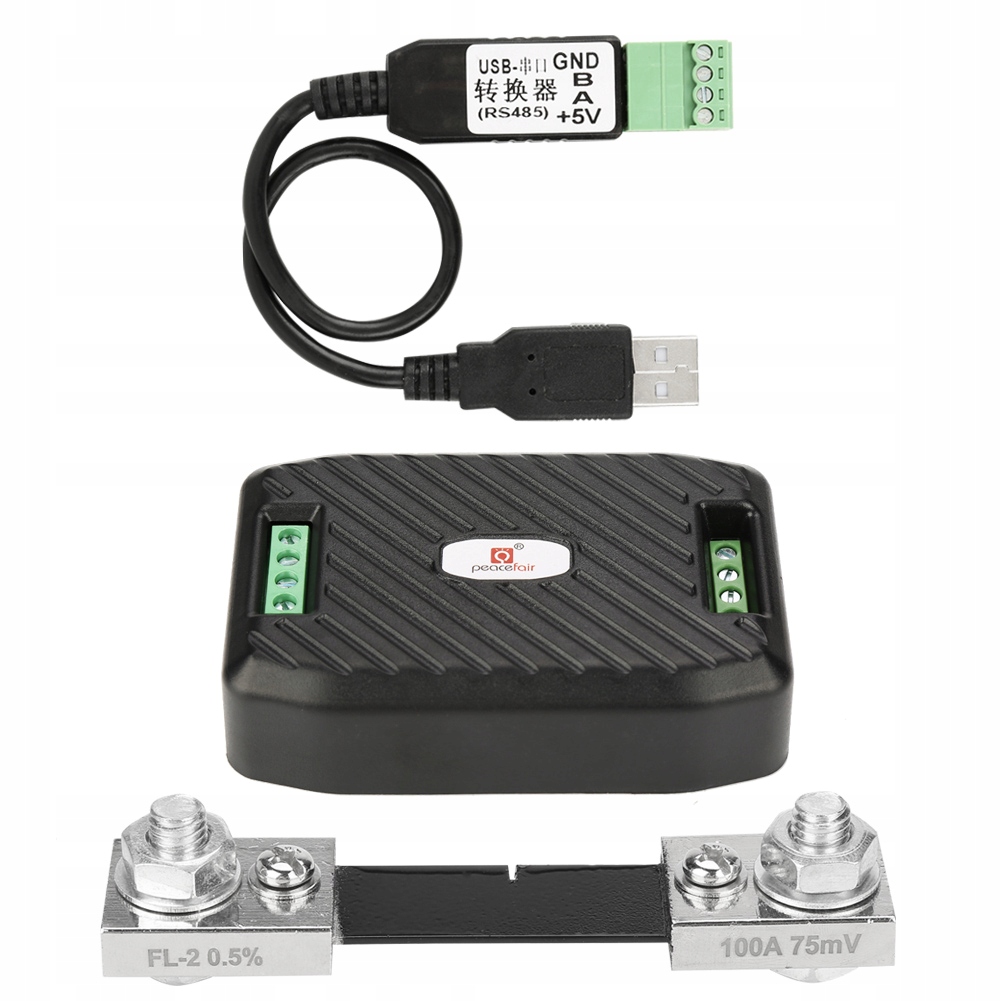

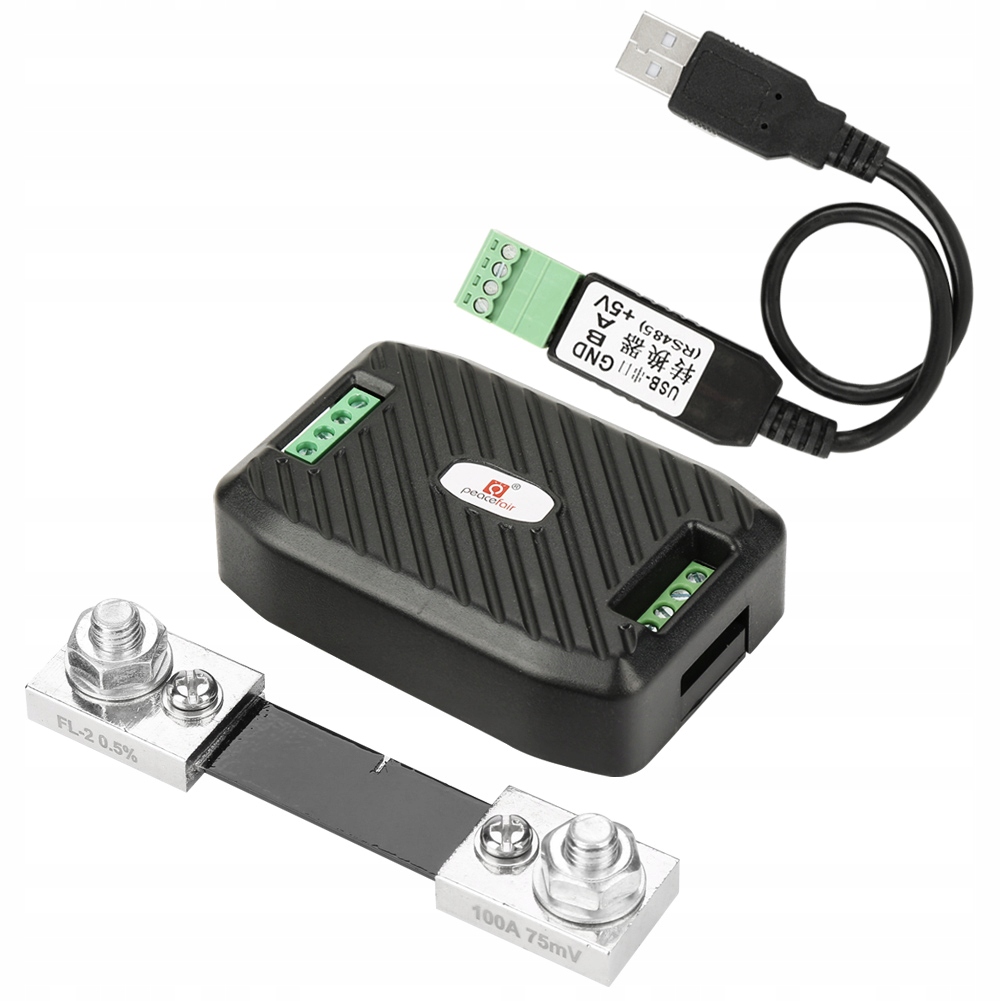

#8 1 x DC Miernik zużycia 1 x RS485 do kabla USB 1 x 100A BARKA

Notatka:

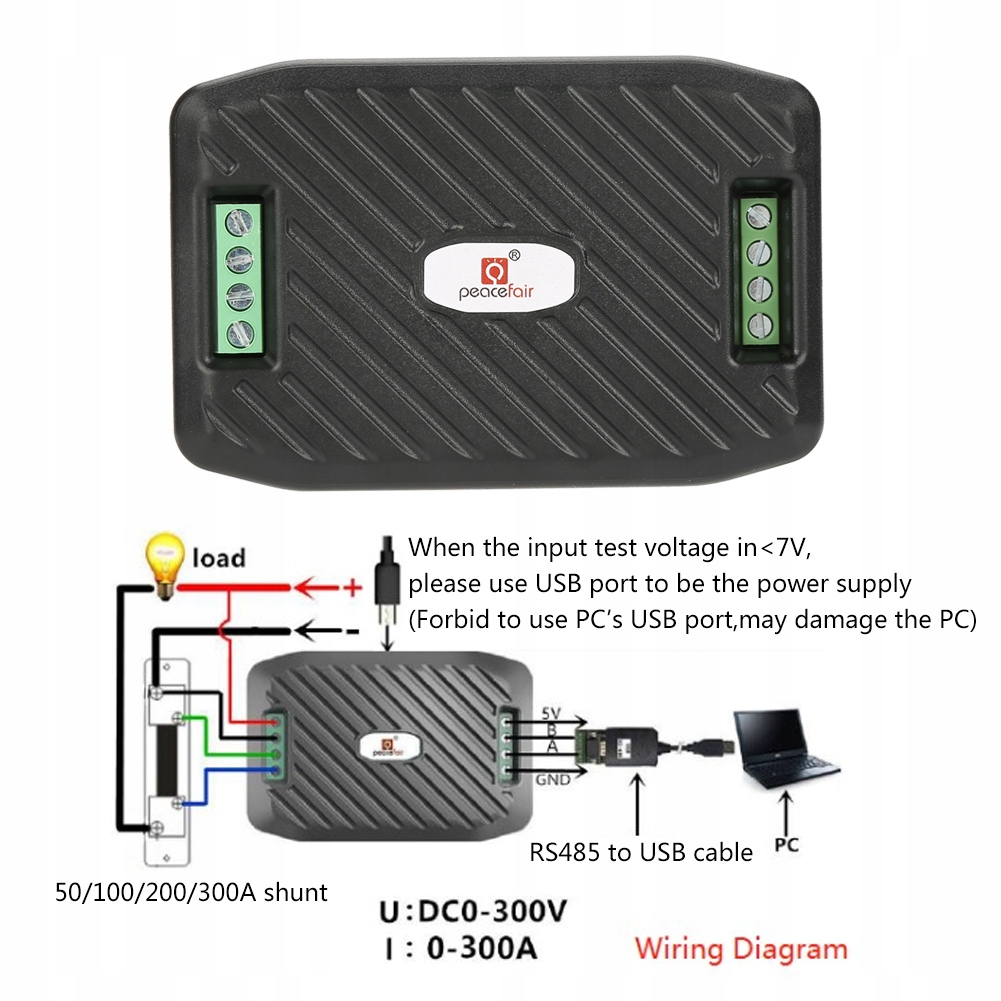

Interfejs RS485 jest pasywnym wyjściem, potrzebuje zewnętrznego zasilania podączania 5V, a zasilacz zewnętrzny powinien ＞ 100 mA.

Gdy napięcie testu wejściowego jest mniejsze niż 7 V, musi dostarczyć niezależne od 5 V napięcie pracy za pośrednictwem portu USB.

Nie używaj portu USB przynoszącego przez komputer jako niezależny zasilacz, w przeciwnym razie może on uszkodzić komputer.
