MIERNIK SYGNAŁU SAT SF-9503

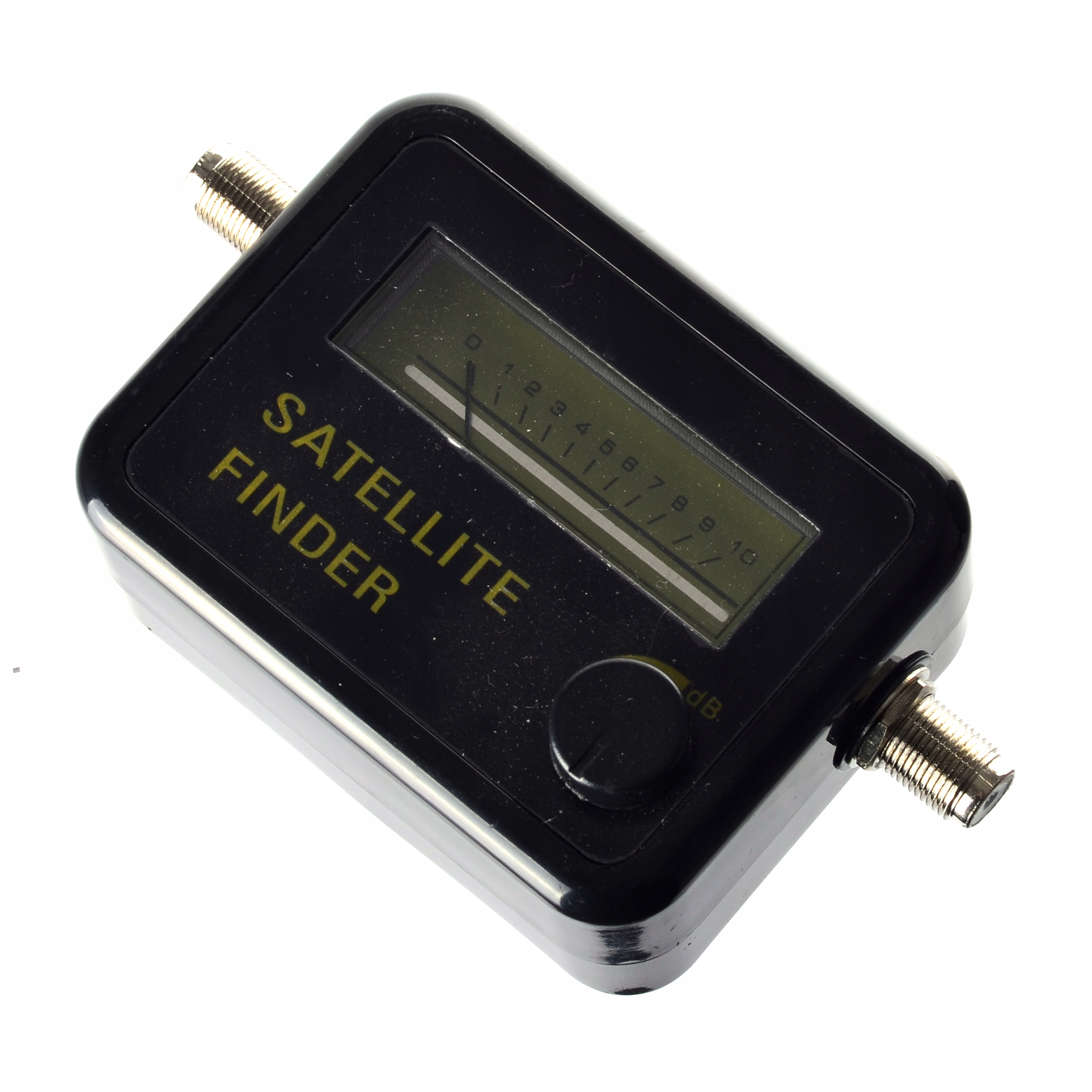

Wysokiej jakości miernik sygnału SAT – SF-9503. Posiada czytelny wyświetlacz z wychyłowym wskaźnikiem.

Zakres: 950 – 2150MHz

Wzmocnienie : 11dB

Czułość: 7dB

Zasilanie 13-18 VDC ( z tunera SAT)

Bardzo prosta zasada działania, podłączany między tuner a konwerter , nie wymaga zasilania (zasilany jest z tunera 13-18V). Pasuje do wszystkich rodzajów tunerów i anten.

#1204

Przewody łączące powinny być zakończone wtykami typu F.

Jeśli konwerter LNB posiada wzmocnienie powyżej 60dB, w celu przeprowadzenia właściwego strojenia pomiędzy konwerter, a miernik należy włączyć tłumik o wartości 5dB.

Instrukcja obsługi:

1. Podłączyć konwerter do gniazda ”TO LNB” wskaźnika za pomocą krótkiego odcinka przewodu koncentrycznego.

2.

3. Upewnić się, że miernik jest prawidłowo podłączony, oraz czy tunera sat. jest podłączony do zasilania i uruchomiony, skala miernika powinna być podświetlona.

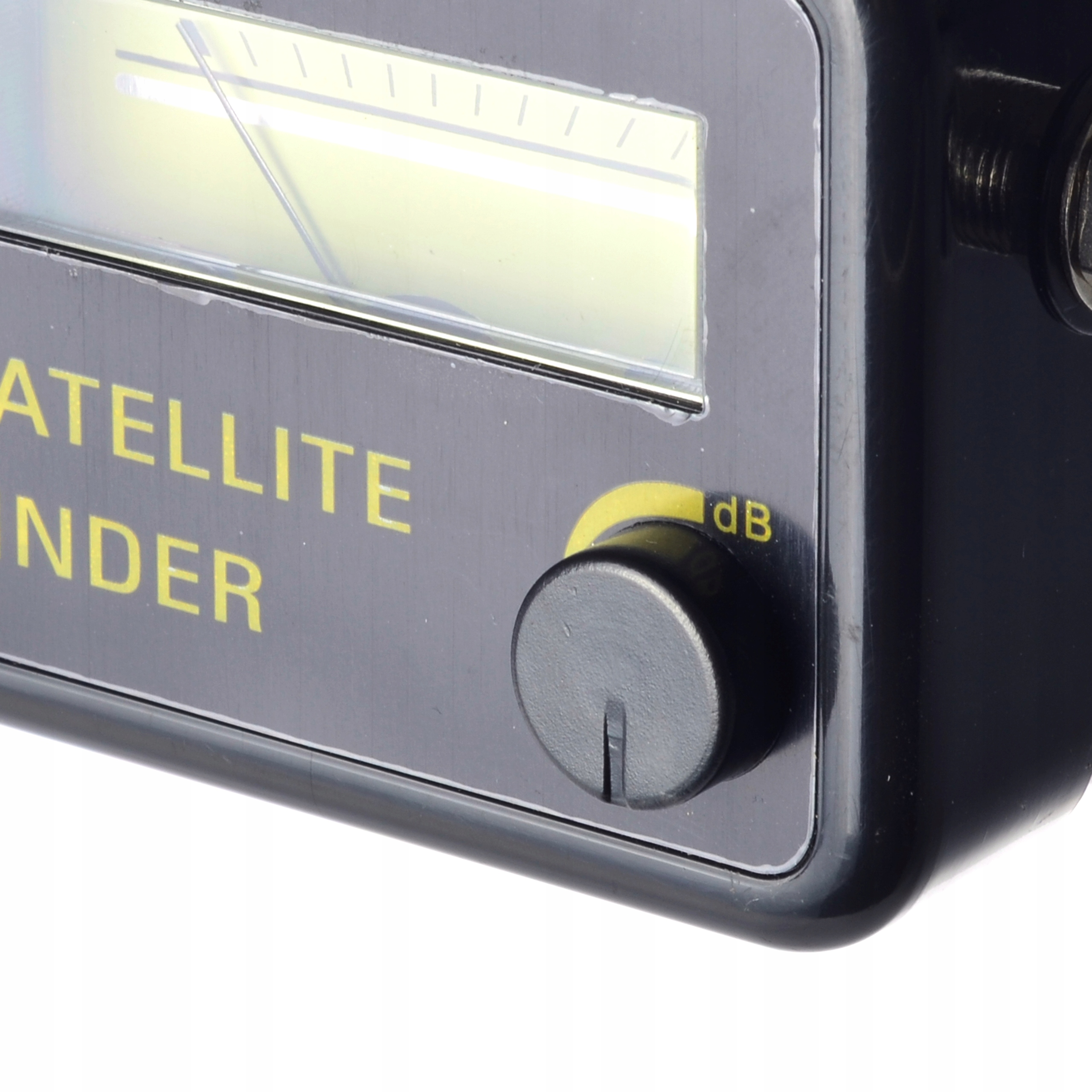

4. Pokrętło czułości ustawić w pozycji skrajnie w prawo.

5. Ustawiając czaszę w poziomie i pionie doprowadzić do pełnego wychylenia wskaźnika, dla ułatwienia obsługi poziom sygnału sygnalizowany jest także dźwiękowo, większe wychylenie to większa głośność buzera.

6. Zmniejszyć czułość wskaźnika przekręcając pokrętło kilka stopni przeciwnie do ruchu wskazówek zegara.

7. Powtarzać kroki 5 i 6 do momentu, kiedy wskazania przestaną rosnąć.

8. Odłączyć tester i podłączyć konwerter bezpośrednio z tunerem.

1. Jeżeli używasz miernika do instalacji anten pasma C, nie możesz umieszczać miernika naprzeciwko anteny, aby uniknąć przesterowania wskaźnika.

2. Jeżeli używasz konwertera o wysokim zysku (gain), wyższym od 60dB, użyj tłumika 5dB pomiędzy konwerterem a miernikiem lub wymień kabel między miernikiem a konwerterem na 6 metrowy odcinek RG-59U.

3. Jeżeli wskaźnik odczytu skacze pomiędzy różnymi wartościami, oznacza to że jest zbyt duża czułość. Zaniż czułość za pomocą pokrętła na dole. W przeciwnym przypadku, ustaw pokrętło zgodnie z ruchem wskazówek zegara, aby podwyższyć czułość.
