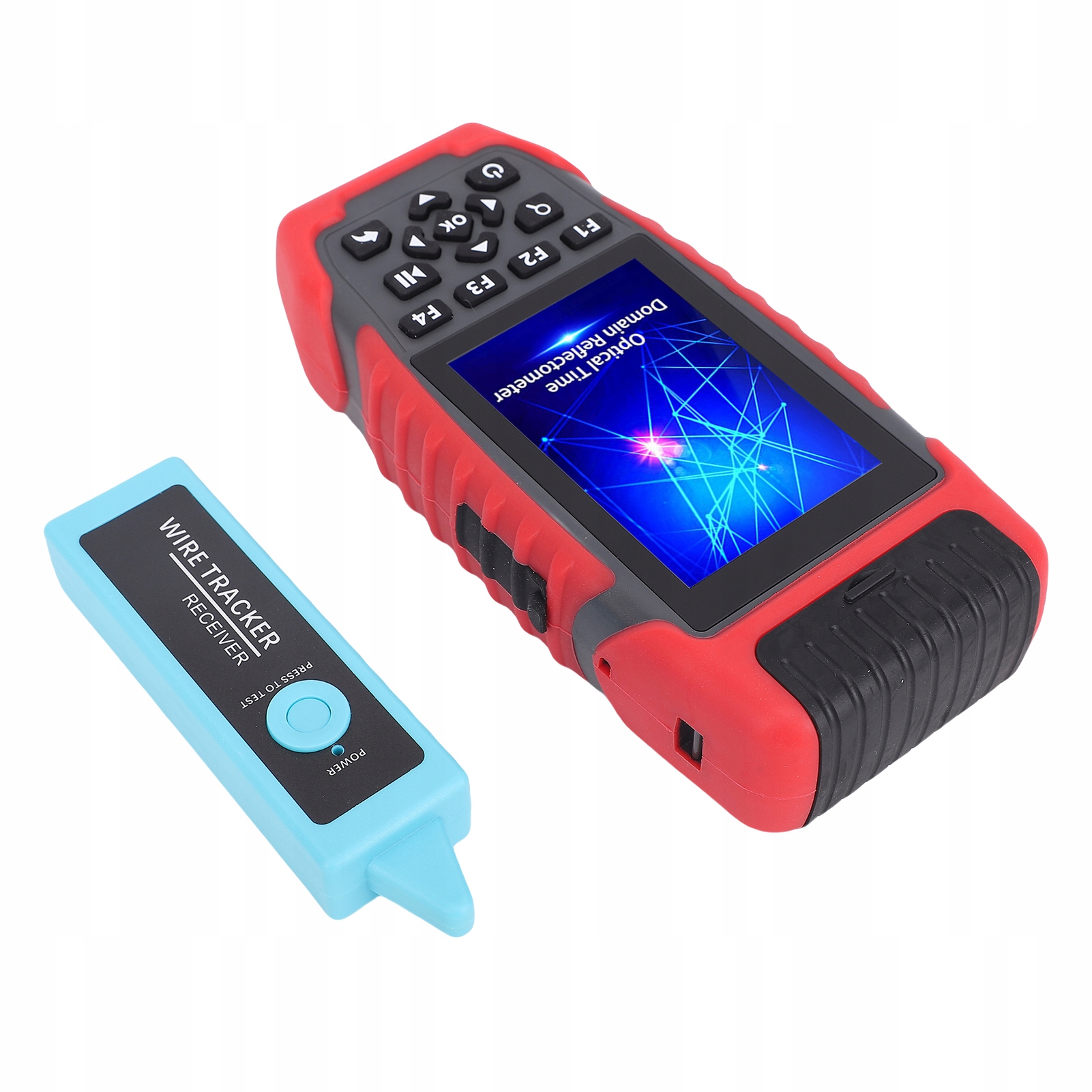

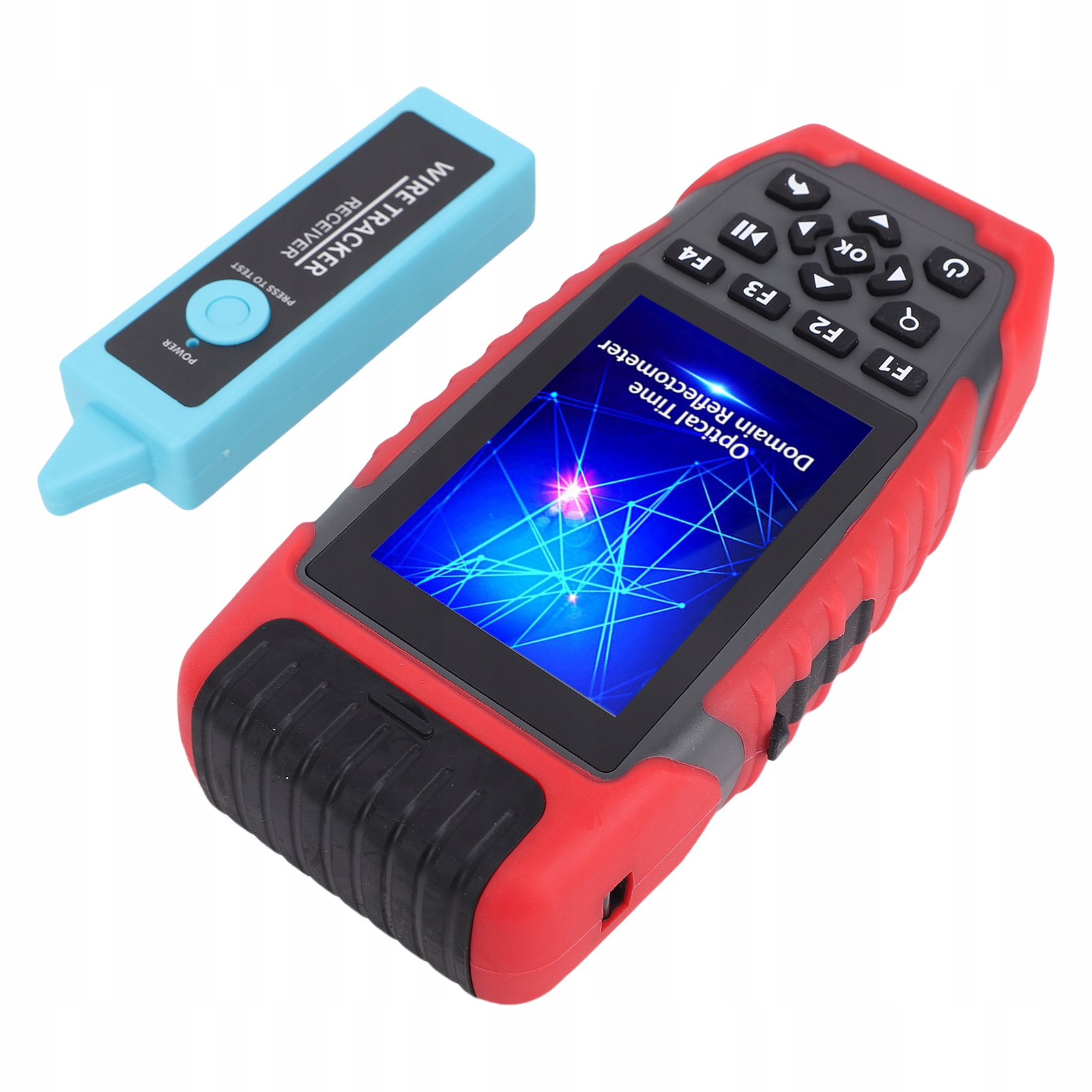

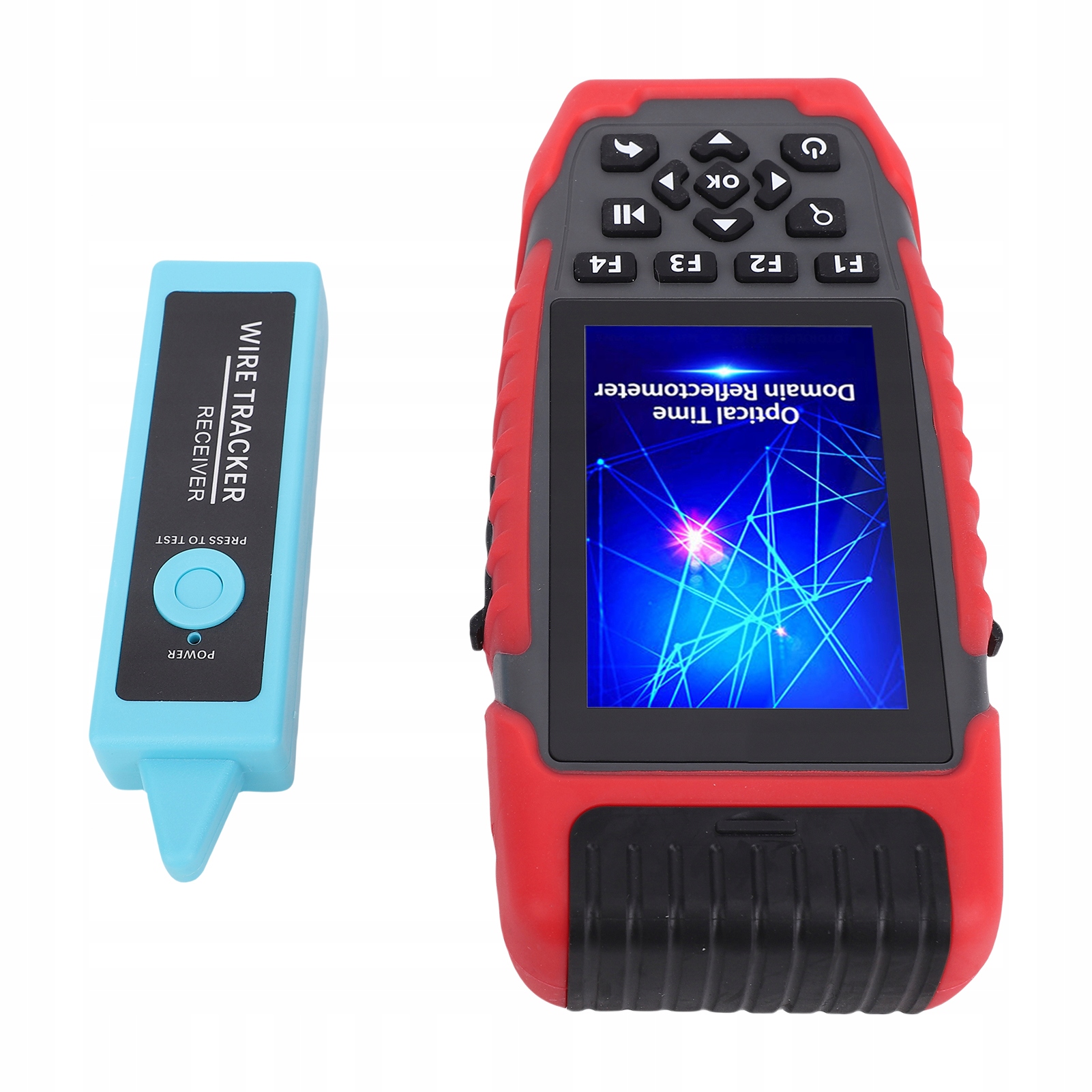

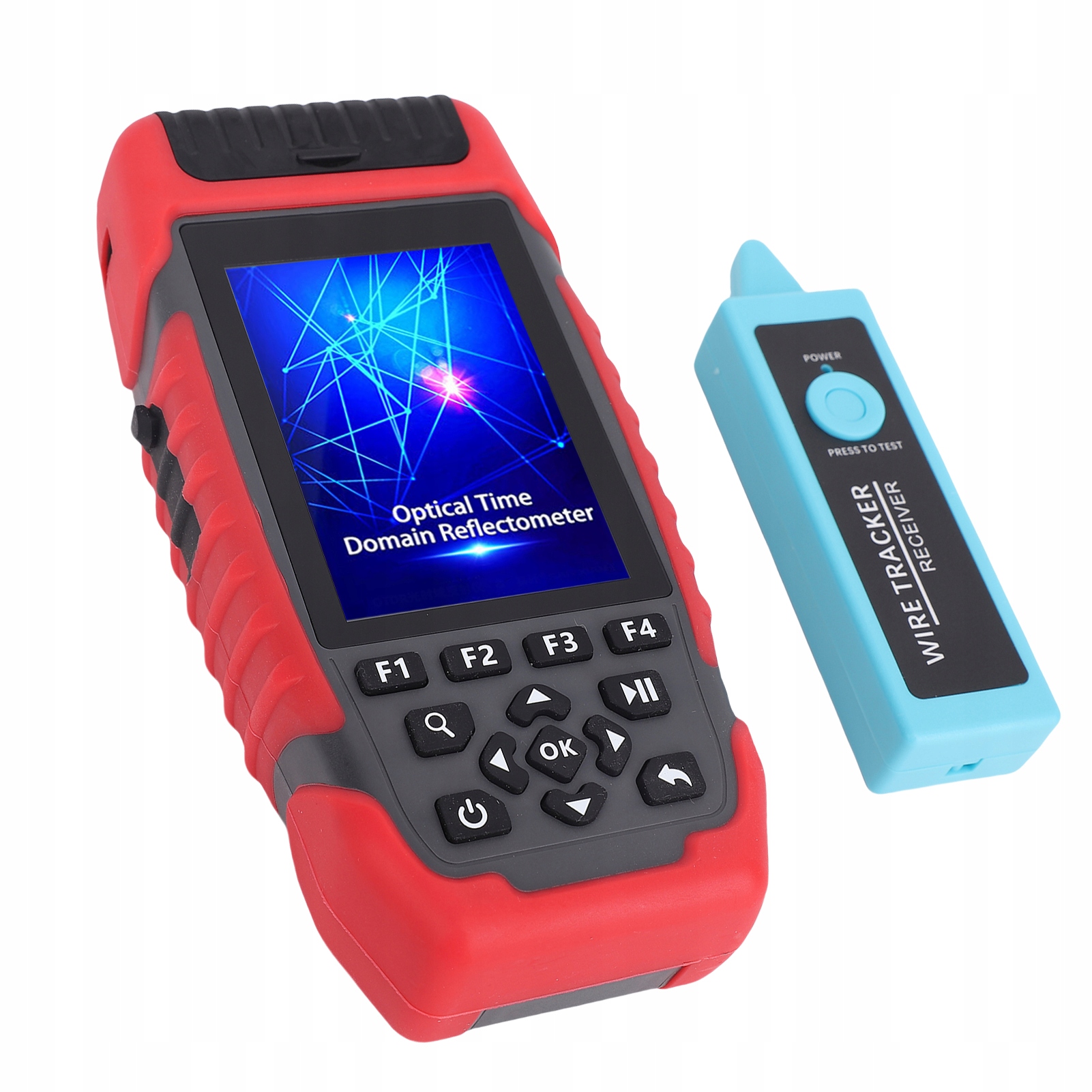

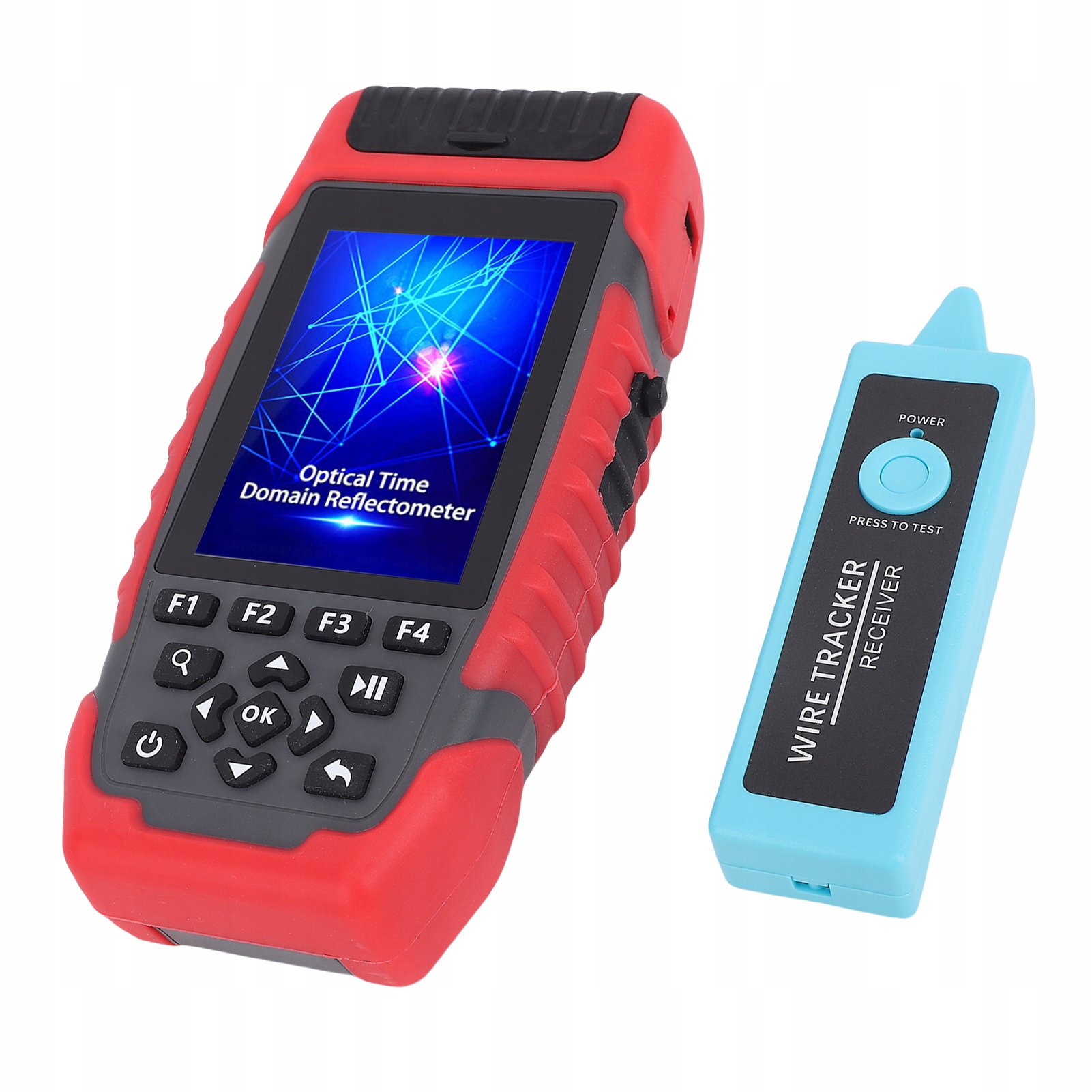

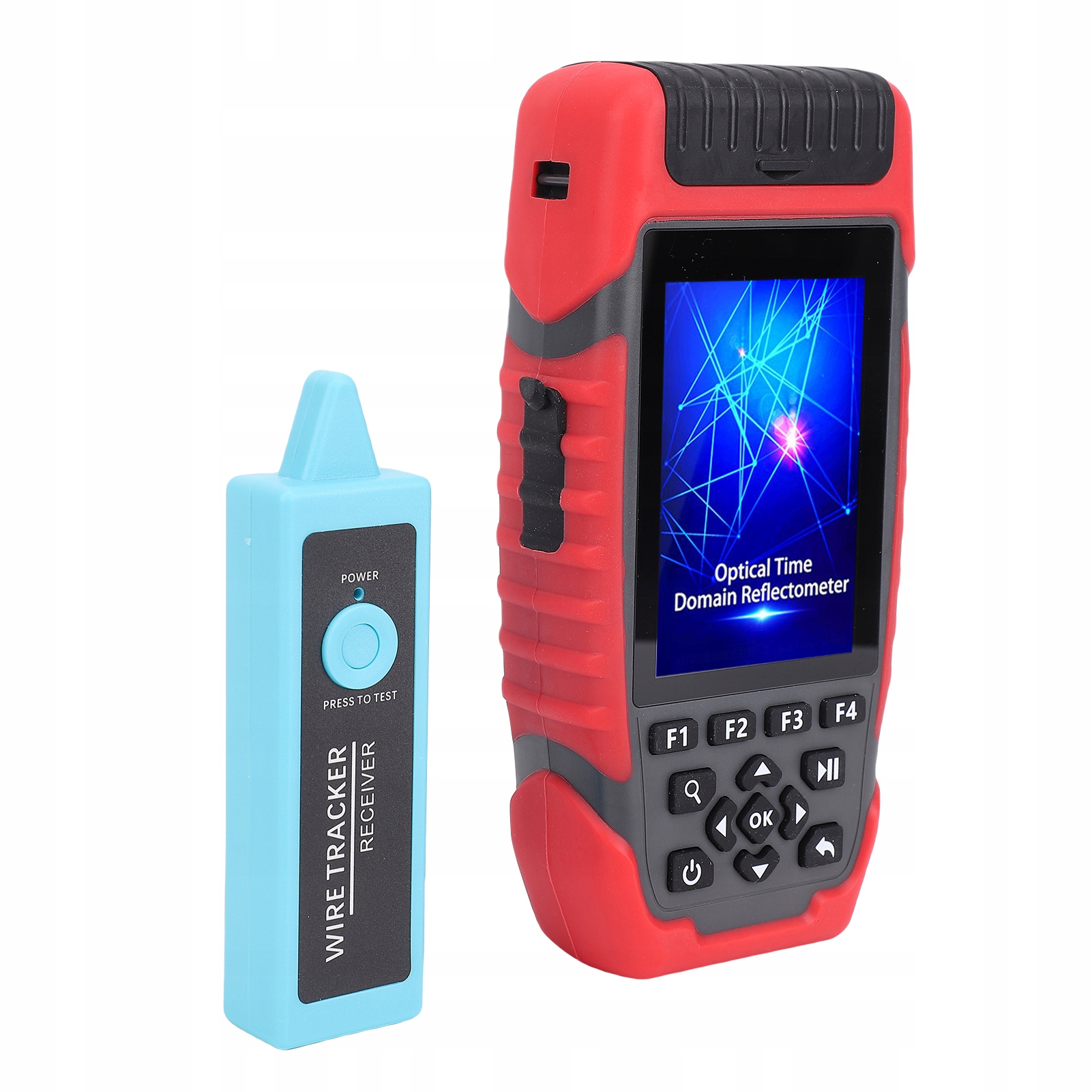

Tester światłowodu OTDR 1310 1550nm 24dB 22dB SM 3,5-calowy ekran dotykowy

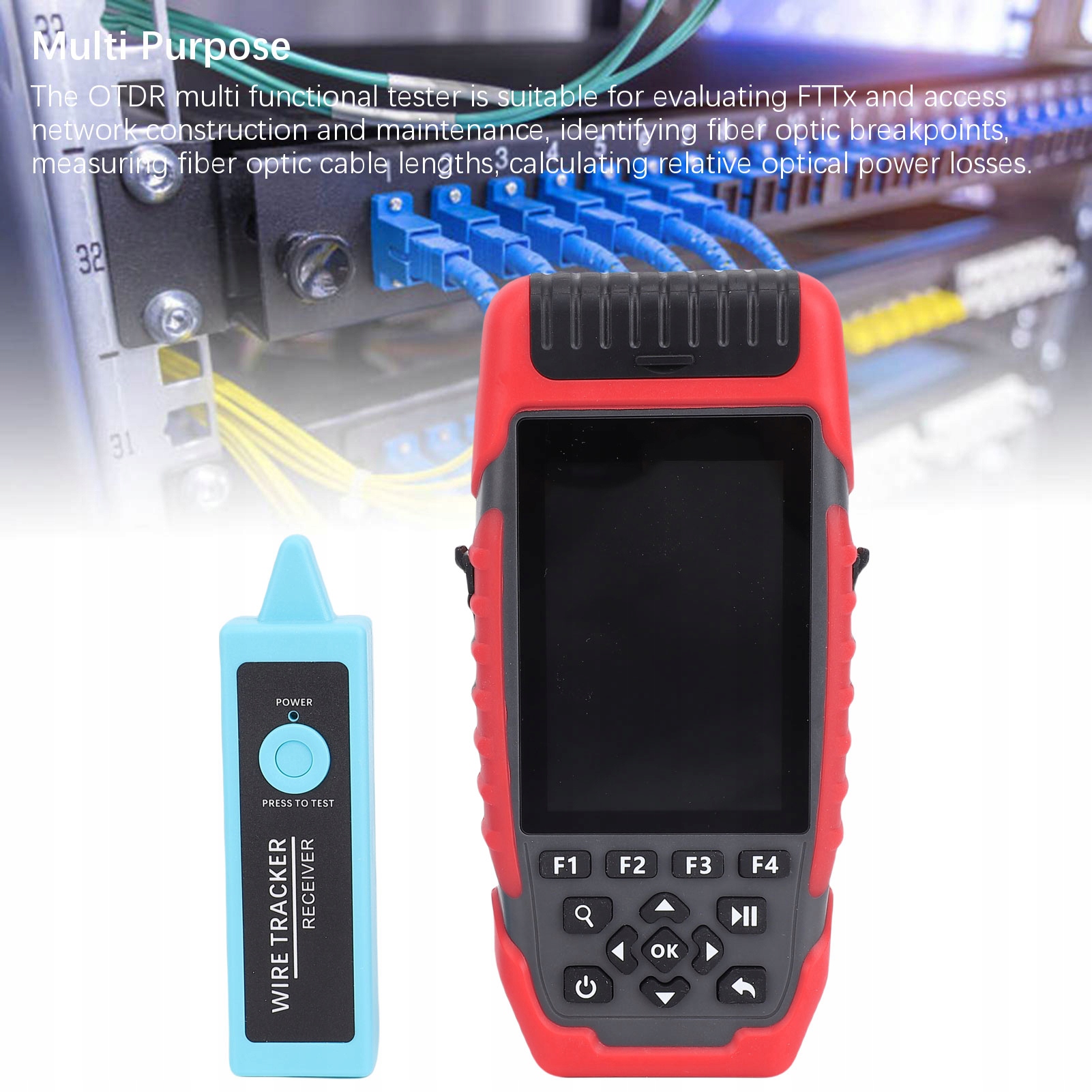

Funkcja:1. Multi Cel: Multi Funkcjonalny tester OTDR jest odpowiedni do oceny konstrukcji i konserwacji sieci FTTX i dostępu do sieci, identyfikacji punktów przerwania światłowodowych, pomiaru długości kabli światłowodowych, obliczania względnych strat mocy optycznej.

2. Ekran dotykowy: OTDR ma zaktualizowany 3,5 -calowy kolorowy ekran dotykowy LCD, wyraźnie wyświetlając dane, intuicyjny interfejs sprawia, że ​​jest wygodniejszy w użyciu, w dużej mierze poprawiając wydajność pracy.

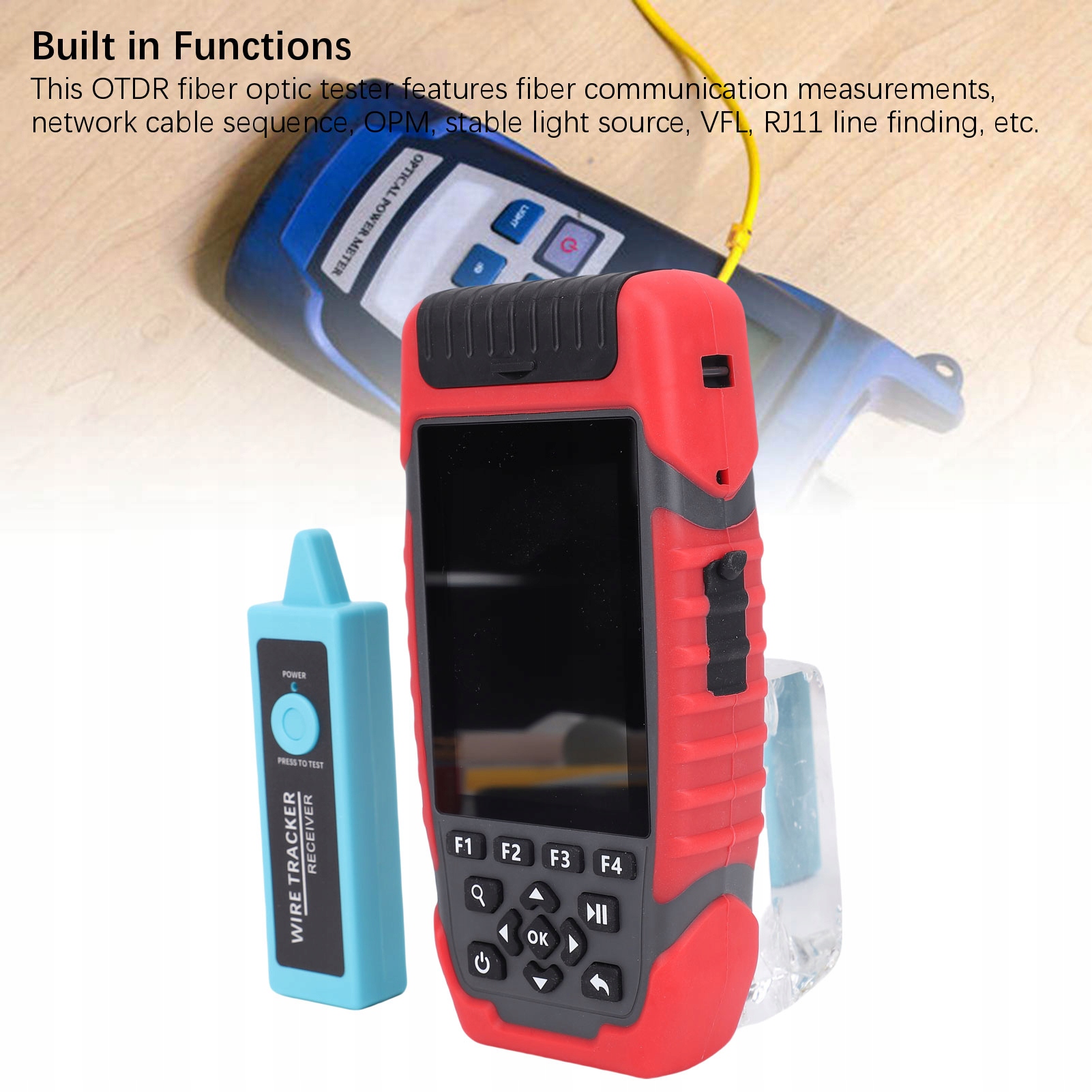

3. Funkcje wbudowane: Ten tester światłowodowy OTDR ma pomiary komunikacji światłowodowej, sekwencję kabli sieciowych, OPM, stabilne źródło światła, wyszukiwanie linii VFL, RJ11 itp.

4. Duża przestrzeń do przechowywania: Tester sieci światłowodowej ma wewnętrzną przestrzeń do przechowywania ponad 700 fragmentów danych i obsługuje małą kartę pamięci (bez) w celu rozszerzenia.

5. Szeroki zakres aplikacji: OTDR jest szeroko stosowany, odpowiedni do komunikacji światłowodowej, wykrywania, inżynierii kablowej i produkcji. Umożliwia inżynierom szybkie identyfikację przerw włókien i mierzenie długości kabli, usprawnianie konserwacji i rozwiązywania problemów.

Specyfikacja:Typ elementu: OTDR

Materiał: abs

Specyfikacje maszyny OTDR:

Wyświetlacz: 3,5 -calowy ekran dotykowy LCD

Interfejs danych: Typ C

Rozszerzalna pamięć zewnętrzna: Mała karta pamięci (bez)

Bateria OTDR: 1 x 4000 mAh polimerowa komórka litowa (wbudowana)

Żywotność baterii: mierz 12 godzin

Temperatura pracy: -10 ℃ ~+50 ℃

Temperatura przechowywania: -40 ℃ ~+70 ℃

Wilgotność względna: 0-95% bez kondensacji

Projekt hosta OTDR:

Zarumienić

Test fali: 1310/1550 nm

Typ światłowodowy: G.652 Włókno z pojedynczym trybem

Zakres dynamiczny: 24dB/22dB

Błędny punkt wydarzenia: 3 metr

Strefa niewidomej tłumienia: 8 metrów

Zakres pomiaru: 500 m ~ 64 km

Szerokość impulsu: 3ns ~ 10us

Dokładność pomiaru odległości: ± (1 m+przedział próbkowania+0,005% x odległość testu)

Liniowość: ± 0,2dB

Punkty próbkowania: 16K ~ 128K

Rozdzielczość próbkowania: 0,05 m ~ 8m

Dokładność odbicia: ± 3dB

Przechowywanie danych: wewnętrzne:> 700 rekordów; Zewnętrzna: rozszerzalna mała karta pamięci

Format pliku: format pliku sor standardowy

Złącze optyczne: FC/PC kątowy (wymienny SC, ST)

Sekwencja linii RJ45:

Funkcja parowania linii: standardowy interfejs sieciowy 8P

Finder Line:

Odległość do znajdowania linii: 1000 metrów

Bateria do wyszukiwania linii: 2 x sucha bateria AAA (bez)

OPM:

Zakres długości fali: 800 nm ~ 1700 nm

Złącze optyczne: Universal Connector FC/SC/ST

Zakres pomiaru: -70 ~+6dBm

Niepewność: ± 5%

Rozpoznanie częstotliwości: CW/270/330/1K/2KHz

Długość fali kalibracji: 850/980/1270/1300/1310/1490/1550/1577/1625/1650 nm

Jak używać:Wyjmij produkt, włącz przełącznik, aby go użyć.

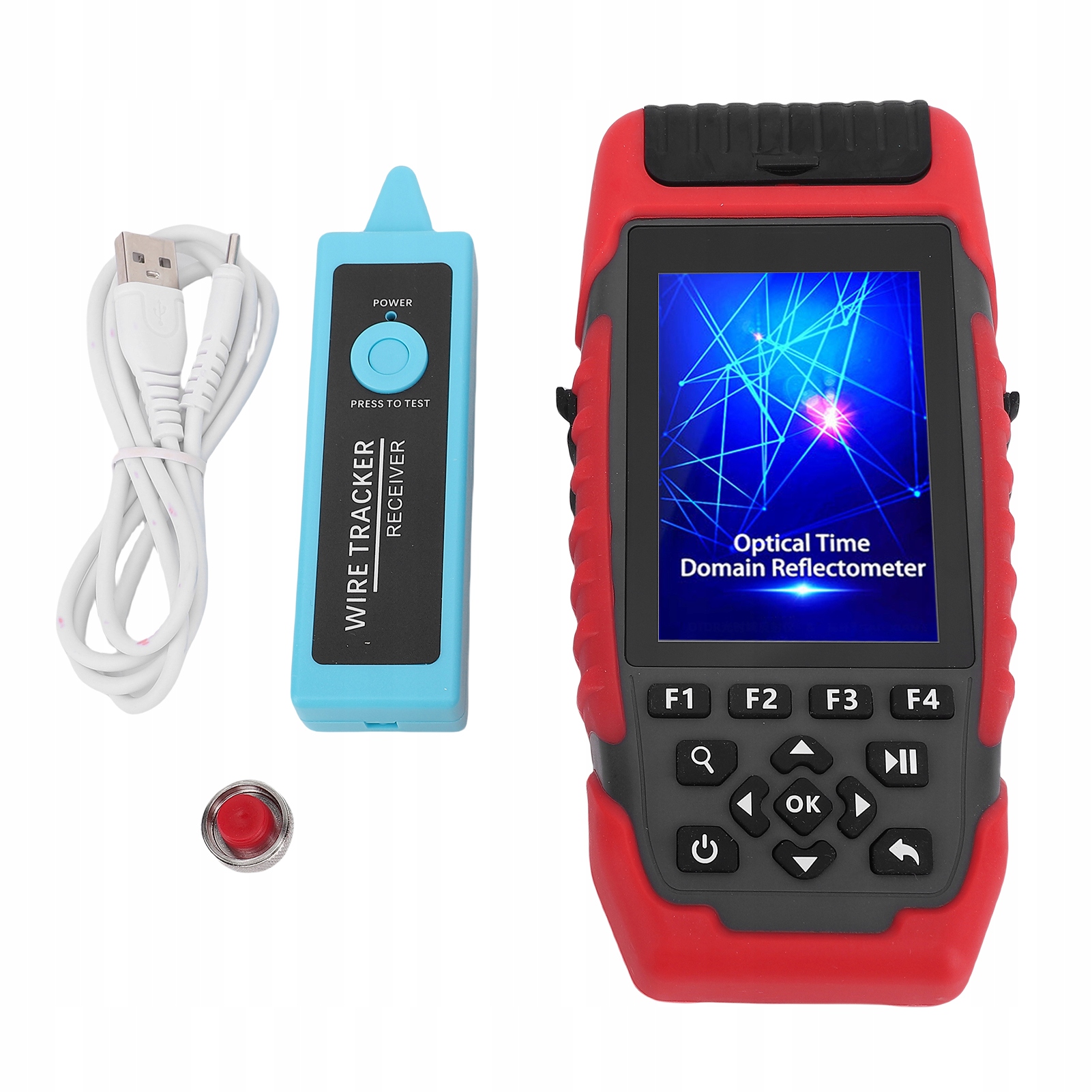

Lista pakietów

:1 x OTDR (bez małej karty pamięci)

1 x kabel USB

1 x Adapter

1 X Finder Line (losowy kolor)

1 x instrukcja obsługi
