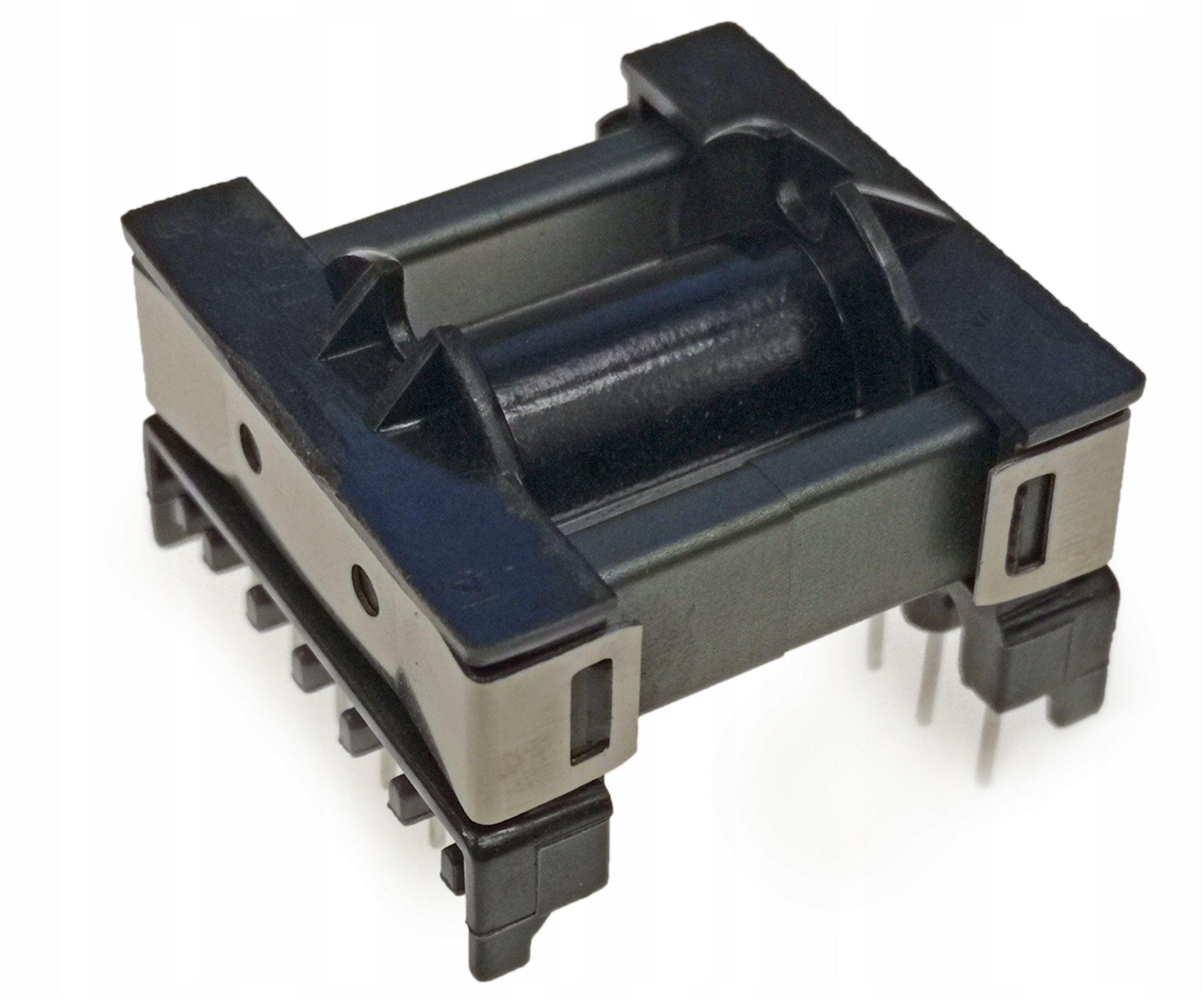

Karkas ETD-44-K-H-18P

Karkas ETD-44-K-H-18P

właściwości:

• materiał - Phenolic T375J - dobrze znosi wysokie temperatury
• okrągły kształt środkowej kolumny zapewnia minimalną rezystancje uzwojenia, redukuje straty w uzwojeniu (krótsza długość pojedynczego zwoju), a tym samym umożliwia przeniesienie większych mocy
• łatwiejsze nawijanie drutów o większym przekroju w porównaniu z prostokątnym kształtem karkasów typu E

Каркас совместим со следующими материалами:

Rdzeń oznaczony: ETD-44-R (do złożenia jednego karkasu potrzebujemy dwóch połówek rdzenia)

Zapinka oznaczona: ETD-44-Z

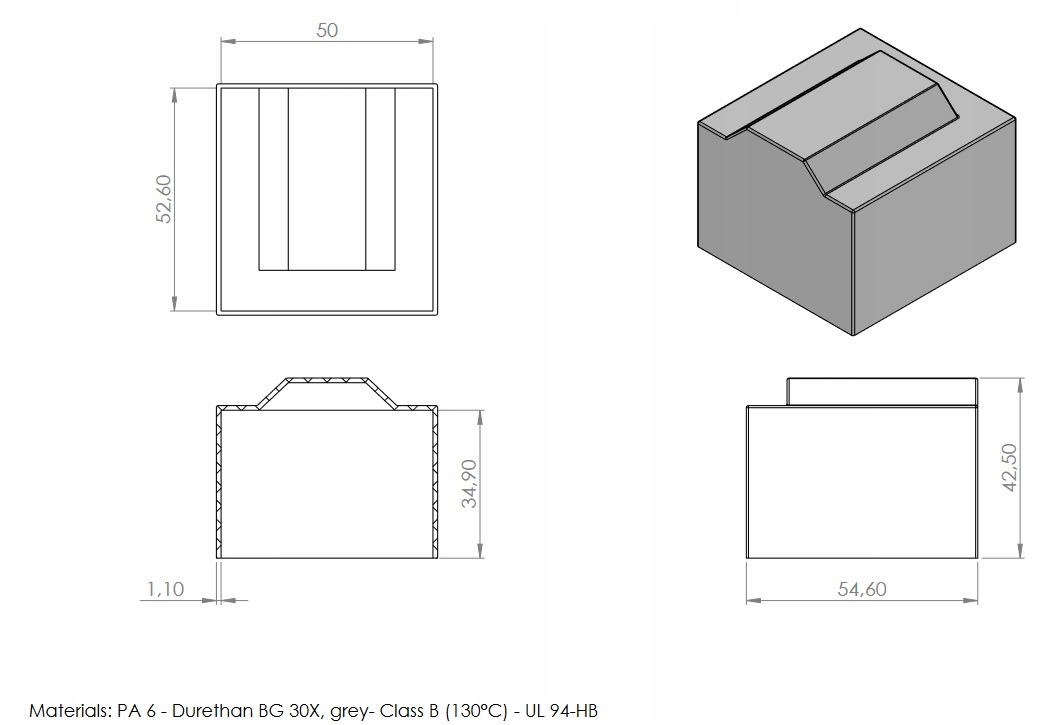

Obudowa oznaczona: OBUD-ETD-44-7122-H-BOX

umożliwia hermetyczne zabezpieczenie gotowego elementu np. poprzez zalanie całości żywicą poliuretanową

Całość po złożeniu. Zdjęcie poglądowe.
