WZMACNIACZ DRIVER 1,5-30MHz 100W ROHDE SCHWARZ

Oferujemy Państwu moduł wzmacniacza drivera przeznaczony do pracy w stopniach mocy nadajników KF.

Układ pracował w zakresie od 1,5 do 30MHz i jego nominalna moc wyjściowa na każdym z wyjść wynosi 50W

Układ sterowany był napięciem rzędu 0,2 do 0,8V

Jako, że cały układ pracował jako przedwzmacniacz, położono duży nacisk na czystość sygnału oraz symetrię pracy.

Na płycie wzmacniacza znajduje się układ ALC, który zabezpieczał następne stopnie.

Wzmacniacz jest dwustopniowy, pierwszy stopień jest na tranzystorze MRF 136, drugi stopień jest na dwóch tranzystorach SRFE007 firmy MOTOROLA

Stopień wyjściowy pracuje na transformator 50Ω za którym znajduje się rozdzielacz 2x50Ω

Układy polaryzacji oraz ALC wykonane są na LM723 oraz na TL0741

Zasilanie całego wzmacniacza 24V

Cały układ jest bardzo przejrzysty i stanowi świetną bazę do własnych konstrukcji.

Dla własnych konstrukcji do zastosowań jako pojedynczy stopień mocy, można zrezygnować z rozdzielacza na wyjściu i podłączyć się bezpośrednio za transformatorem.

W to miejsce można zamontować przekaźnik NO.

Można również zdecydowanie zmniejszyć radiator, gdyż cały układ zaprojektowany był do ciągłej pracy 24h

Wymiary płytki wzmacniacza 21x14x4 cm (bez radiatora).

Wymiary radiatora 38x14x4,5cm

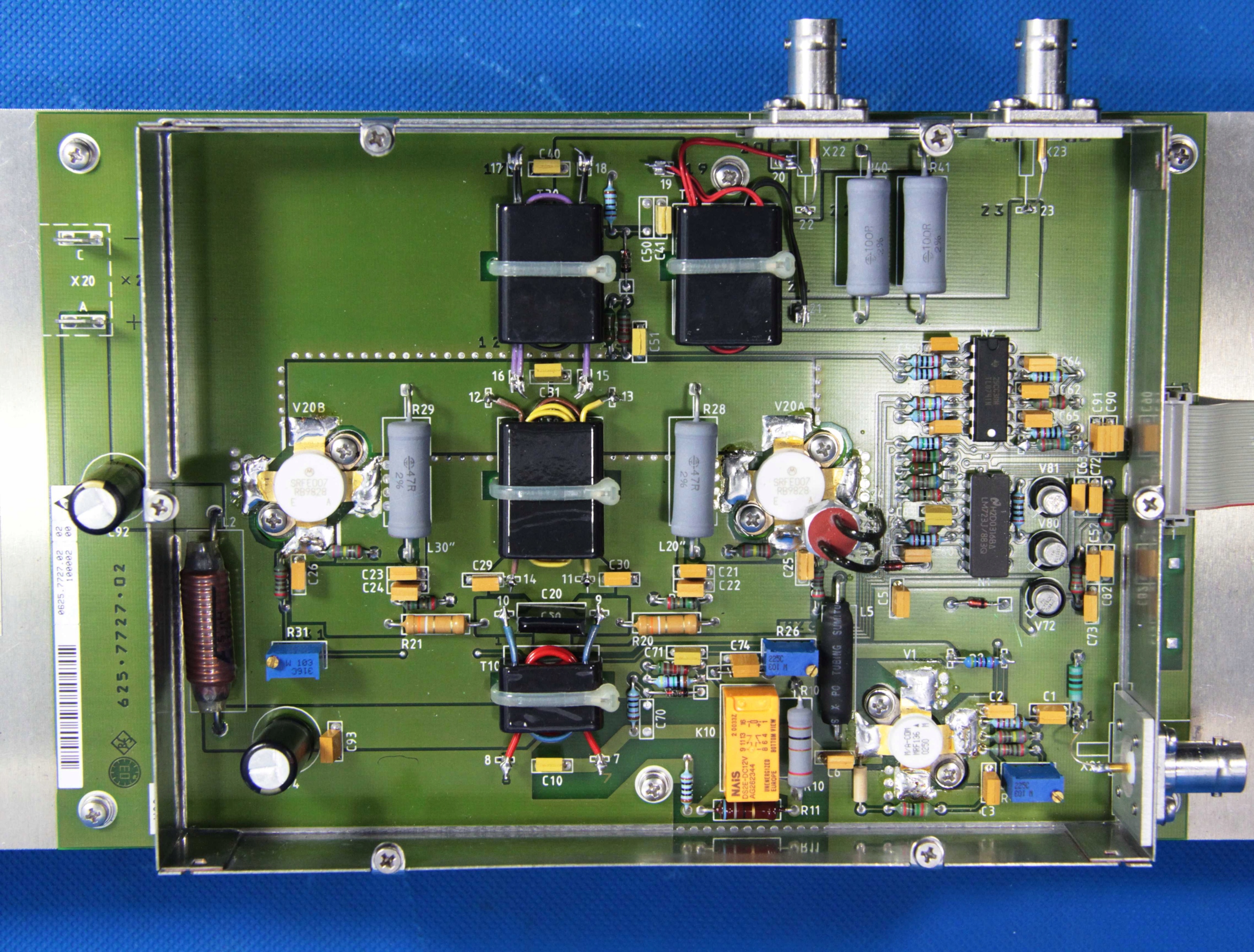

Do zdjęć pokrywa ekranującej obudowy została zdjęta.

Oczywiście licytujesz wzmacniacz z pokrywą.

Oferowane moduły są sprawne.
