ZWROTNICA DC-015L TERRA

• Kod produktu: DC-015L

Opis przedmiotu:

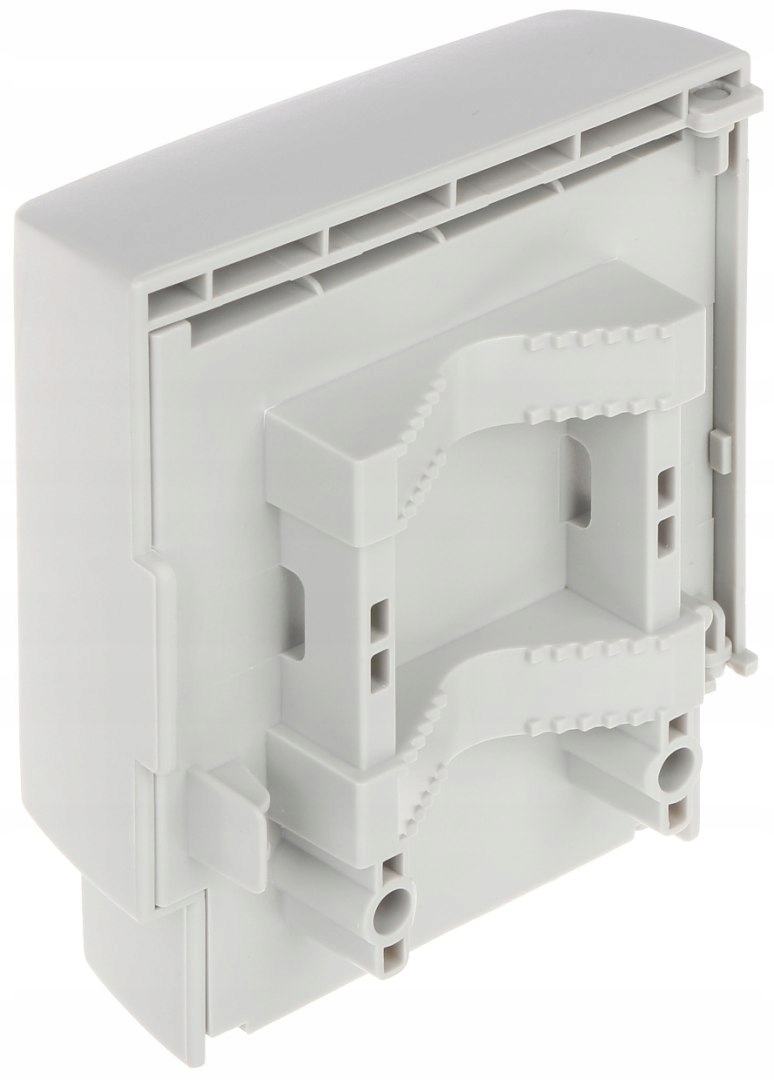

Zwrotnica antenowa DC-015L z 3 wejściami stosowana jest jako element sumujący sygnały z 3 anten (sygnału pasma FM+VHFI/II (47...108 MHz), VHFIII (174...230 MHz) oraz pasma UHF (470...790 MHz)), montowana jest na maszcie antenowym, w pobliżu zestawu antenowego. Możliwe jest przesyłanie zasilania 12 V DC do przedwzmacniacza antenowego przez wejście UHF.

Zwrotnica posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791...862 MHz) przeznaczonym na realizację usług transmisji danych LTE .

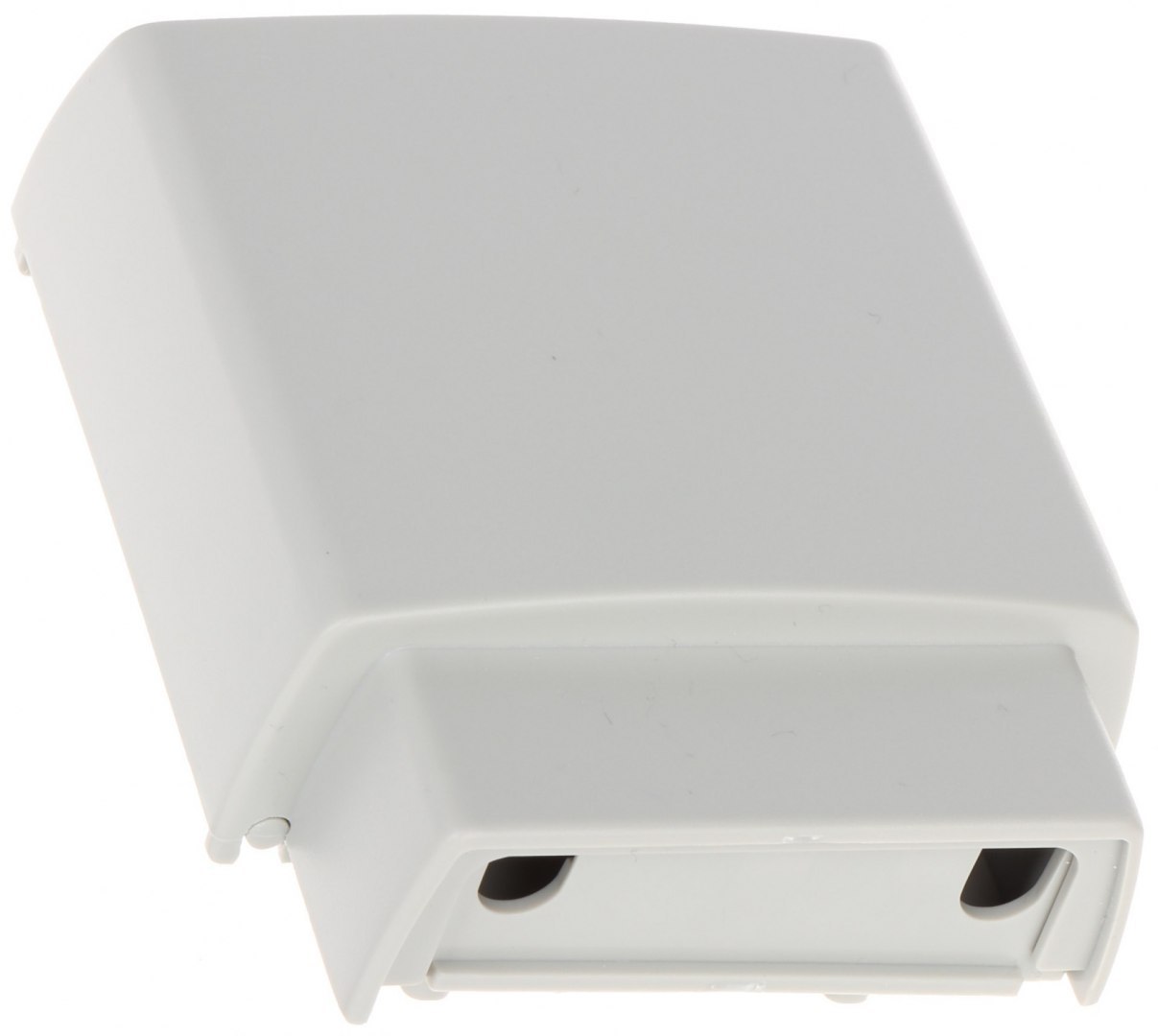

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

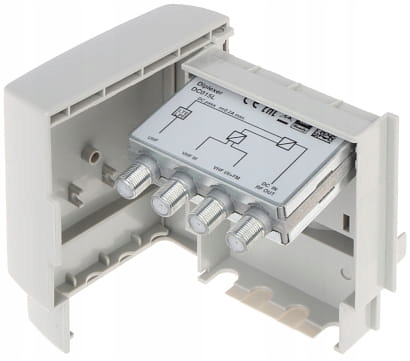

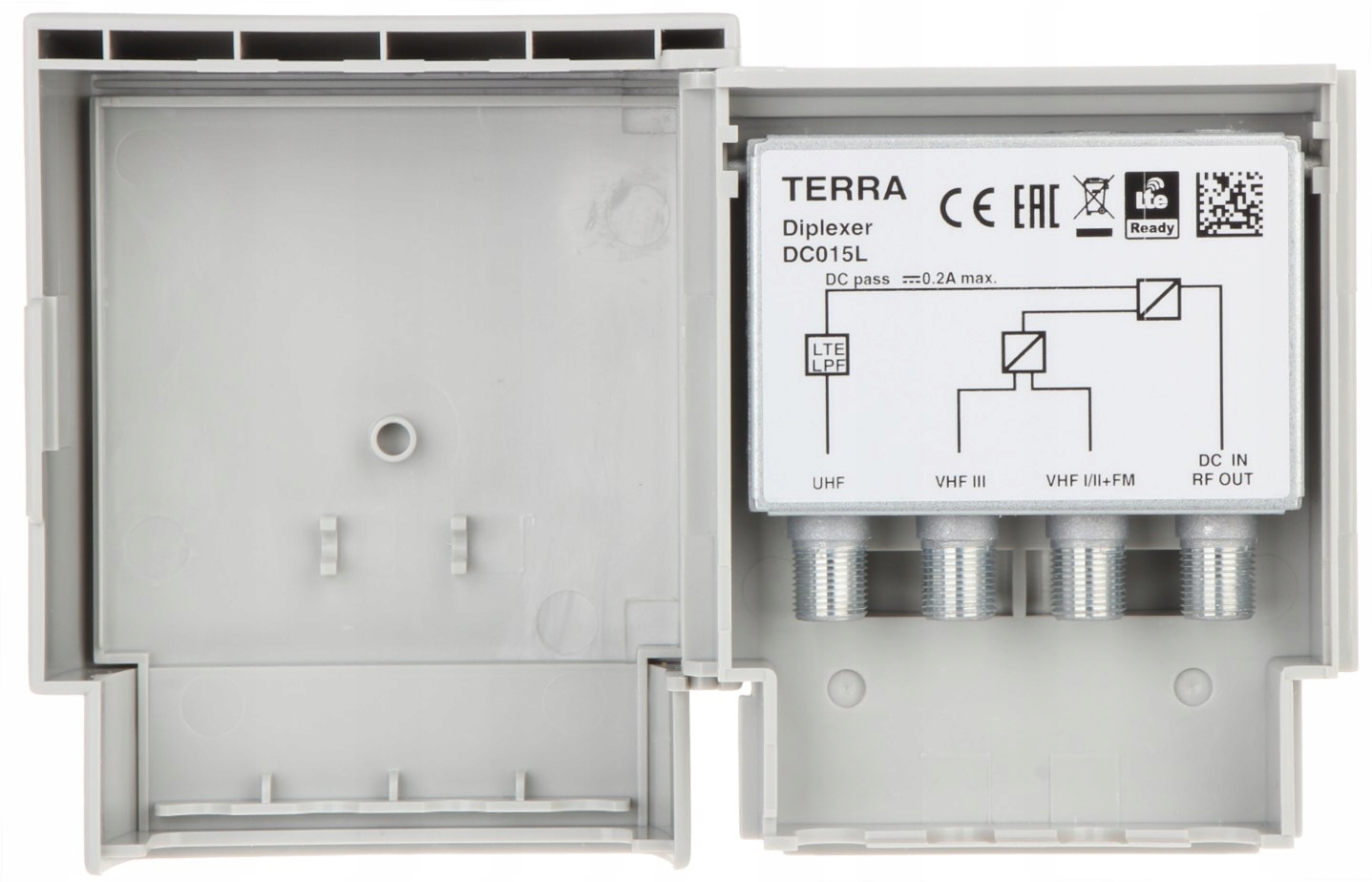

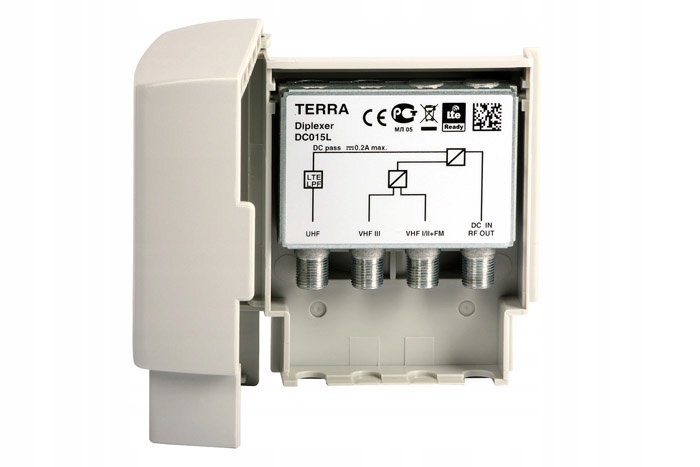

Wejście:

• FM / VHF (I/II) : 47 ... 108 MHz - Gniazdo F,
• VHF (III) : 174 ... 230 MHz - Gniazdo F
• UHF : 470 ... 790 MHz + DC - Gniazdo F

Impedancja: 75 Ω Tłumienie przepustowe: < 1 dB @ FM / VHF (I/II)

< 1 dB @ VHF (III)

< 2 dB @ UHF Przejście stałoprądowe: 24 V / 200 mA Wybrane cechy:

• Wbudowany filtr LTE
• Separacja VHF, UHF > 20 dB
• wysoka skuteczność ekranowania
