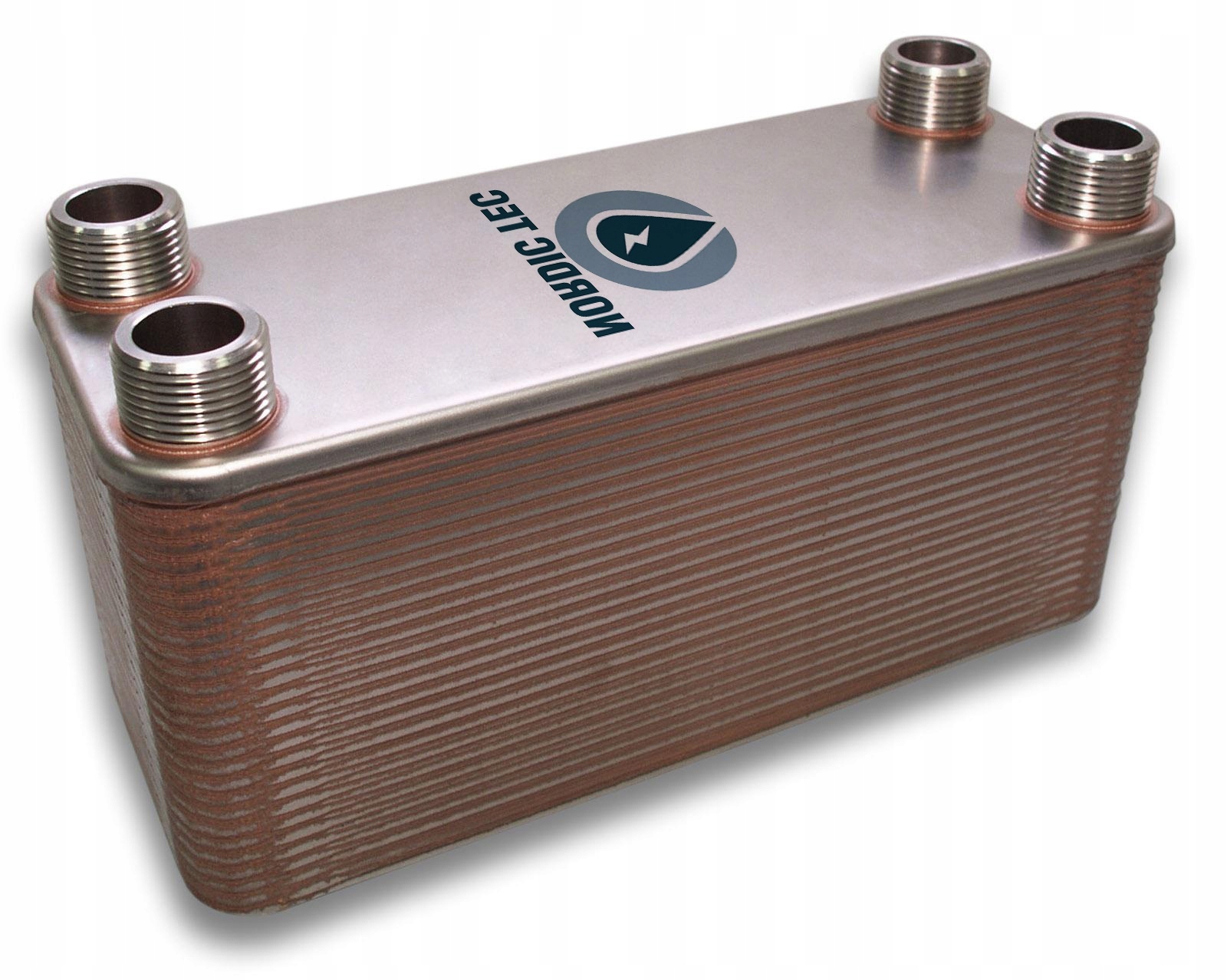

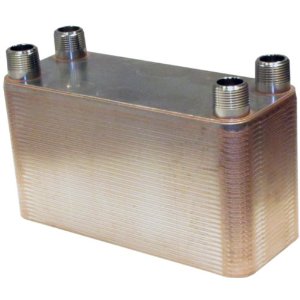

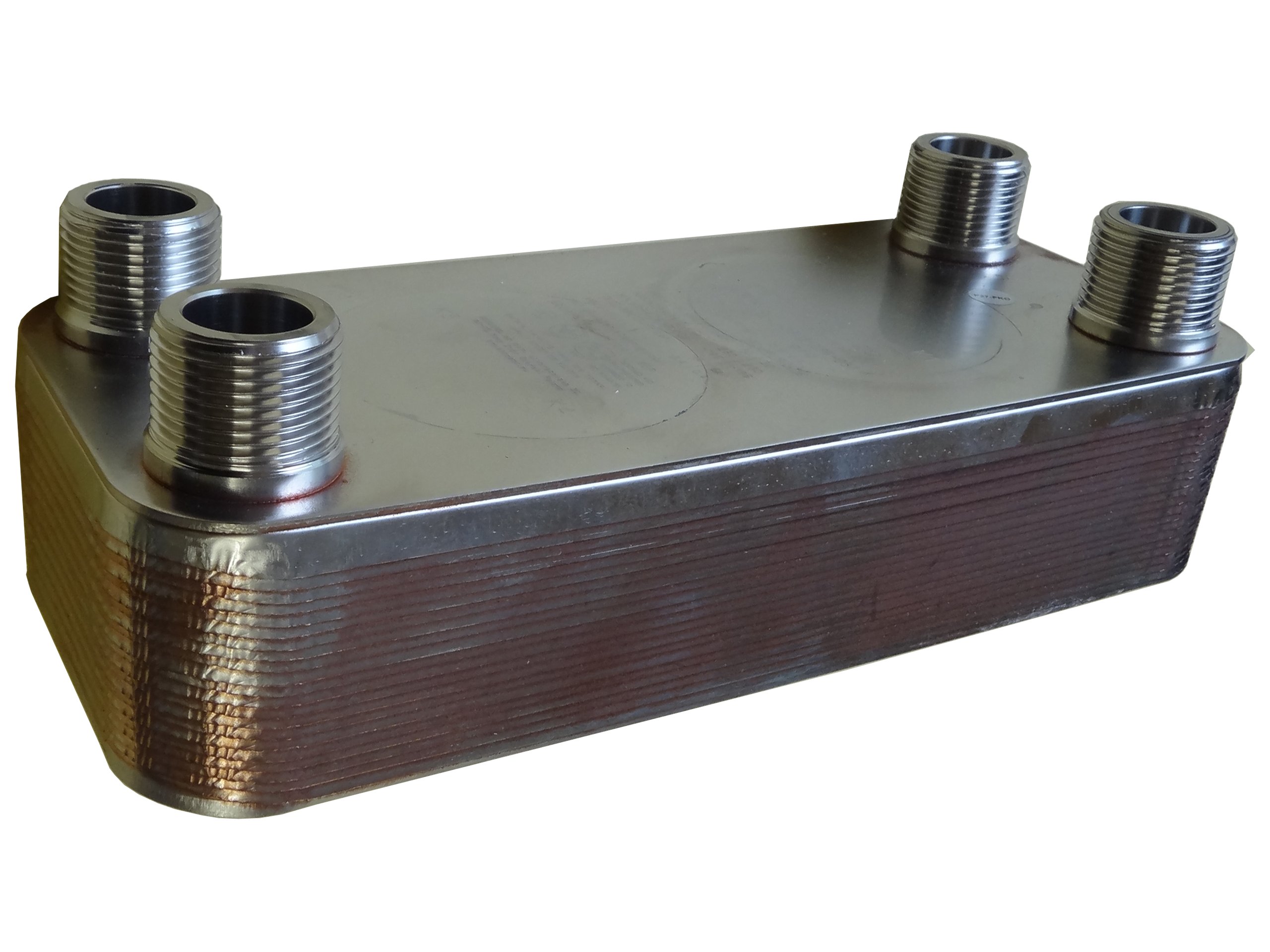

Wymiennik ciepła 50-płytowy

Nordic Tec Ba-32-50

przyłącza 4x 1", 50 płyt

Технические детали:

• Нержавеющая сталь 316L, 99,9% Cu
• Количество пластин: 50 шт.
• Толщина плиты: 0,4 мм
• Тип диск: рифленый
• Мощность нагрева-от 45 до 110 кВт температура питания

Номинальная мощность-это максимальная мощность, достижимая при очень высокие параметры электропитания.

Это не эквивалентно мощности котла или устройства - я не знаю.

Выбор должен осуществляться лицом, имеющим профессиональную подготовку и знакомство с теплообменниками.

• Соединения: 4x1"
• Давление рабочий-до 30 бар
• Испытательное давление - 45-60 бар

Обменник не он должен работать в системах с давлением более 30 бар, независимо от давления тест.

• Максимальная рабочая температура: до 230°C
• Поток-до 12 м3 / ч
• Площадь замены - 1,60 м2

* Сертифицирована - CE, TUV

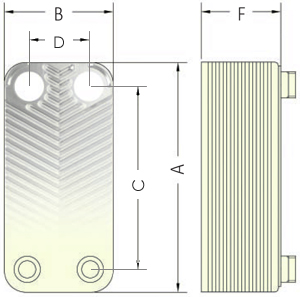

Wymiary wymiennika ciepła:

Wysokość / Długość (A) - 286 mm

Szerokość (B) - 116 mm

Głębokość / Grubość (F) - 127 mm

Rozstaw podłączeń (C) - 243 mm

Rozstaw podłączeń (D) - 72 mm

Zastosowanie:

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO
• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU
• Podłączanie ogrzewania podłogowego
• Wszelkiego rodzaju instalacje CO i CWU
• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż
• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)
• Podłączanie instalacji pod sieć miejską

Теплообменник подключаем всегда przeciwprądowo - для достижения максимальной производительности.

Почему пластинчатый теплообменник?

• Имеют высокий коэффициент теплообмена в расчете на габариты
• под пайку в вакуумных печах создают конструкцию очень прочной на изменения давления и температуры
• легкость монтажа и относительно простой конструкция
• простота возможного очистки
• возможность подключения последовательных цепей отопления к уже существующим установки

Строительство теплообменник NORDIC TEC

Пластинчатые теплообменники являются устройствами работающими przepływowo, таким образом, не kumulujący воды (в отличие от лотков). Площадь обмена тепла составляют стальные пластины толщиной 0,3-0,4 мм (нержавеющая сталь) соединены между собой с помощью медного припоя 99,9% Cu (или niklowego, если в игру вступают промышленного применения не совместимые с медью). Уменьшить толщину плит, в том числе случае преимущество позволяет максимально эффективную замену температур между средами, находящимися по обеим сторонам диска.

Поток жидкости обмениваются теплом направлен на что второй канал создается нагревательные плиты, эти жидкости друг от друга изолированы и не смешиваются с собой, несмотря на то, что обмениваются температура. Теплообменники паяные представляют собой конструкцию на комплексное постоянный, плотный и nierozbieralna, благодаря długotrwałemu процессу пайки в вакуумных печах. Специальное профилирование стальных пластин обеспечивает турбулентный поток (взволнован, чтобы получить лучшее эффективность обмена тепловой). Это обеспечивает очень эффективную работу и предотвращает накопление загрязнений внутри теплообменника. Это очень важно, учитывая ожидаемую долговечность устройства.

Jak działają wymienniki ciepła?

Płytowe wymienniki ciepła to komponenty ogrzewania, umożliwiające przekaz ciepła z jednego układu grzewczego do drugiego ( np. z sieci ciepłowniczych do ukladów instalacyjnych).  Efektywność przekazu ciepła z układów grzewczych lub ciepłowniczych do układów ogrzewanych jest głównym celem użytkowania wymienników. W jakimkolwiek układzie jest wymiana ciepła, wymiennik wzmacnia wydajność systemu poprzez lepszą przewodność ciepła. Jego spektrum zastosowań jest jednak dużo większe.

Подбор должен производиться через лицо, имеющее профессиональную подготовку и понимание в теме теплообменников.
