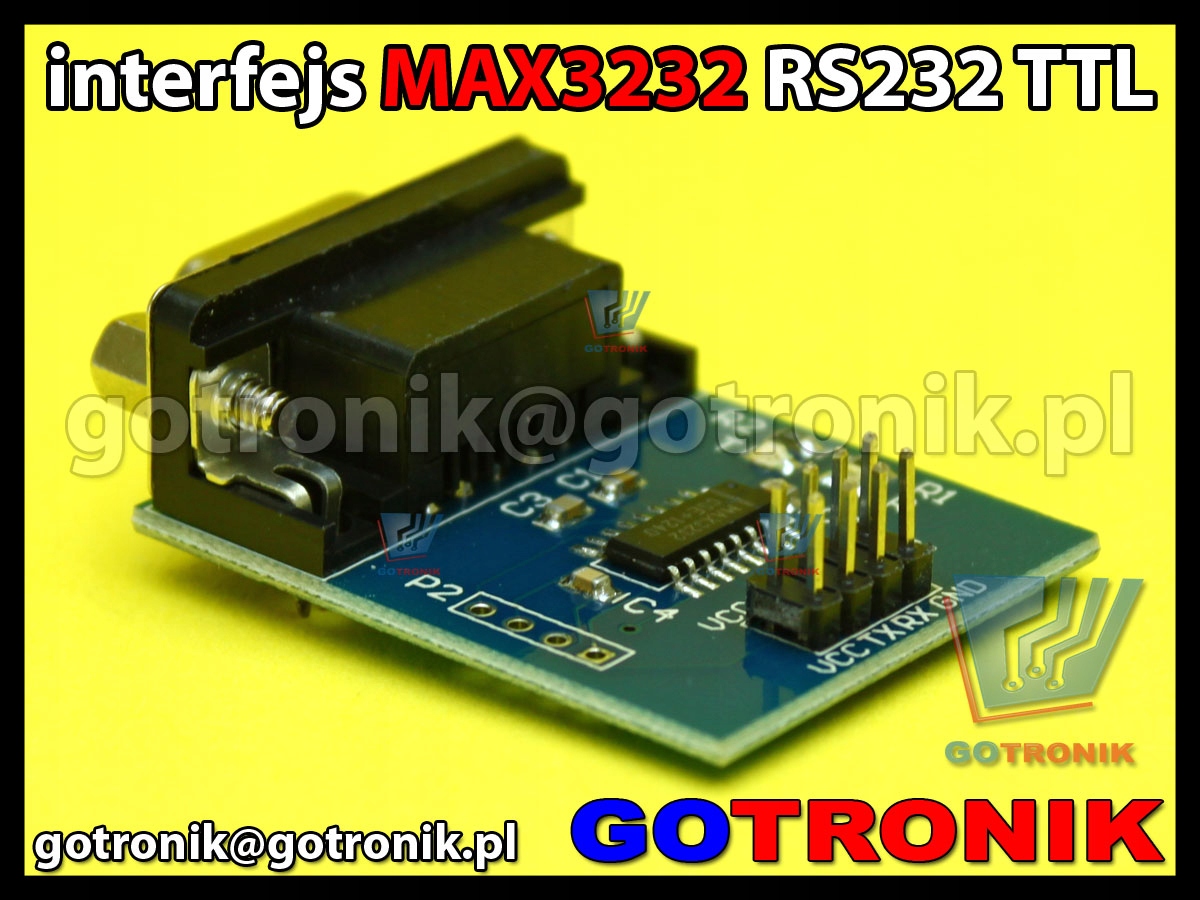

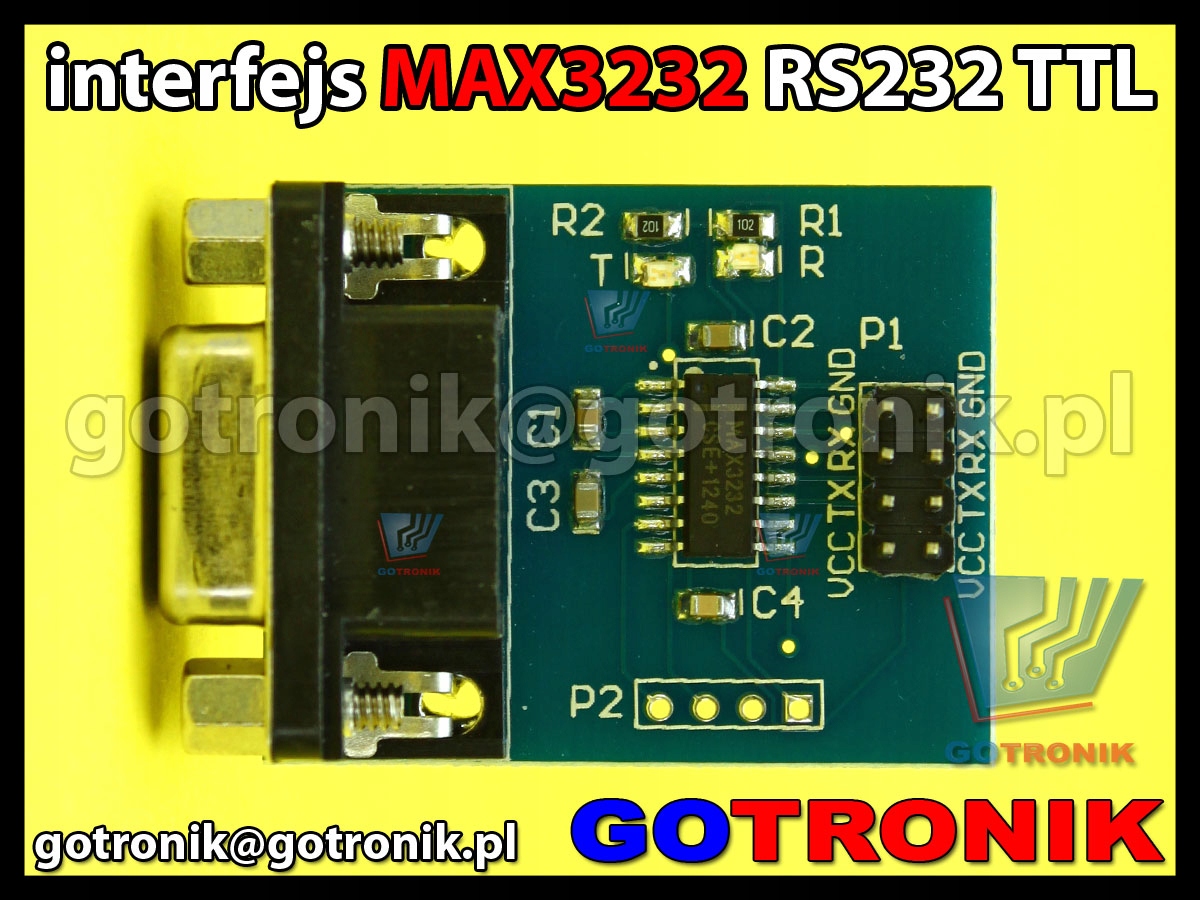

Interfejs RS232 TTL konwerter MAX3232

Moduł z układem MAX3232 jest konwerterem poziomów napięć, umożliwia systemom cyfrowym, pracującym z napięciami w przedziale od 3,3V do 5V, uzyskanie poziomów napięć wymaganych do szeregowej transmisji w standardzie RS232.

Dane techniczne:

• 8-pinowe złącze kołkowe do połączenia z systemem cyfrowym
• 9-pinowe żeńskie złącze D-SUB9, np. do połączenia z komputerem osobistym
• zastosowany układ: MAX3232 (zgodny z układem MAX232, przeznaczony do szerszego zakresu napięć zasilających)
• zakres napięć zasilających: 3-5,5V
• 2 diody LED sygnalizujące transmisję
• maksymalna szybkość transmisji danych: 250kbit/s

Przykładowe zastosowania:

• komunikacja z centralami alarmowymi, modułami GSM, telefonami itp. umożliwiających komunikację przez łącze szeregowe RS232/TTL
• odczyt danych z w/w urządzeń lub innych.
• komunikacja z DVD, routerami
• komunikacja z mikrokontrolerami 8051, AVR, STM32 innymi zasilanymi z 5V lub 3,3V poprzez port szeregowy
