OLED 1.3" SPI I2C

Wyświetlacz OLED o przekątnej 1,3" i rozdzielczości 128 x 64 px. kolor wyświetlanych znaków - niebieski. Ekran oparty na sterowniku SH1106 pracuje z napięciami 3,3 V oraz 5 V, komunikuje się poprzez SPI lub I2C. Posiada wlutowane proste złącza goldpin. Wyświetlacz kompatybilny z ARDUINO, obsługiwany przez wiele bibliotek, między innymi u8glib

Development resources: demo codes, schematic, datasheets, etc.

Wiki: www.waveshare.com/wiki/1.3inch_OLED_(A)

• Napięcie pracy: od 3,3 V do 5,0 V
• Sterownik: SH1106
• Komunikacja: 3-wire SPI, 4-wire SPI, I2C
• Typ wyświetlacza: OLED
• Przekątna: 1,3"
• Rozdzielczość: 128 x 64 px
• Kolory: niebieski
• Kąt widzenia: powyżej 160 °
• Temperatura pracy: od -20 °C do 70 °C
• Wlutowane złącza goldpin - raster 2,54 mm

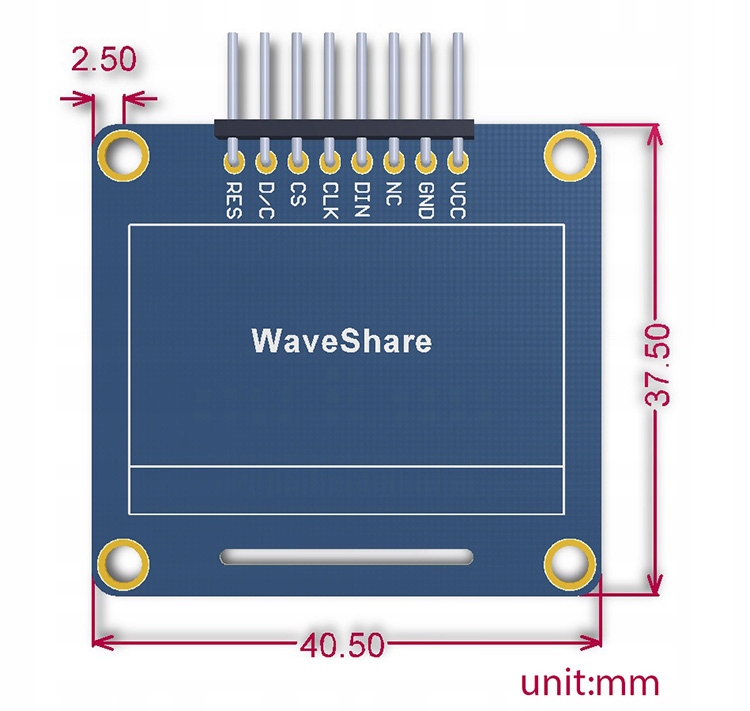

• Wymiary: 40,5 x 37,5 mm

Interface

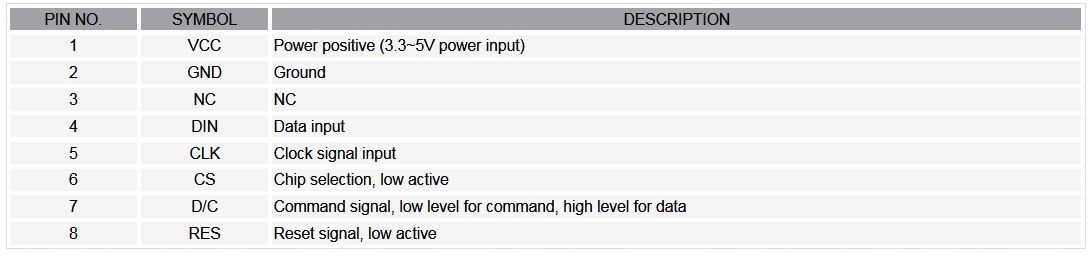

Связь с дисплеем осуществляется через интерфейс SPI или I2C. Описание отдельных выводов приведено в таблице ниже.

Настройка интерфейса

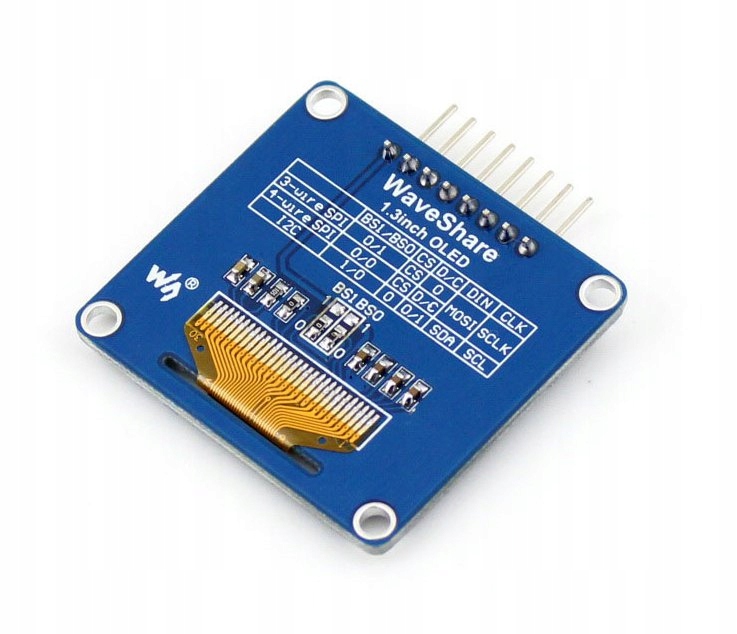

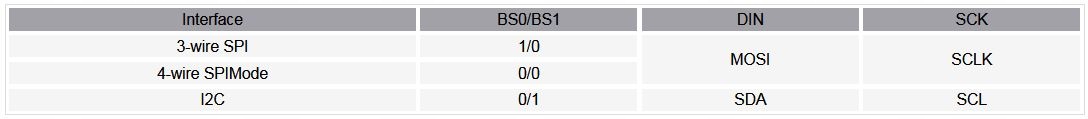

Выбор шины связи SPI и I2C осуществляется при помогите перемычкам BS0 и BS1, которые расположены на обратной стороне платы. По умолчанию дисплей работает в 4-проводной режим SPI. Подробная информация приведена в таблице ниже.
