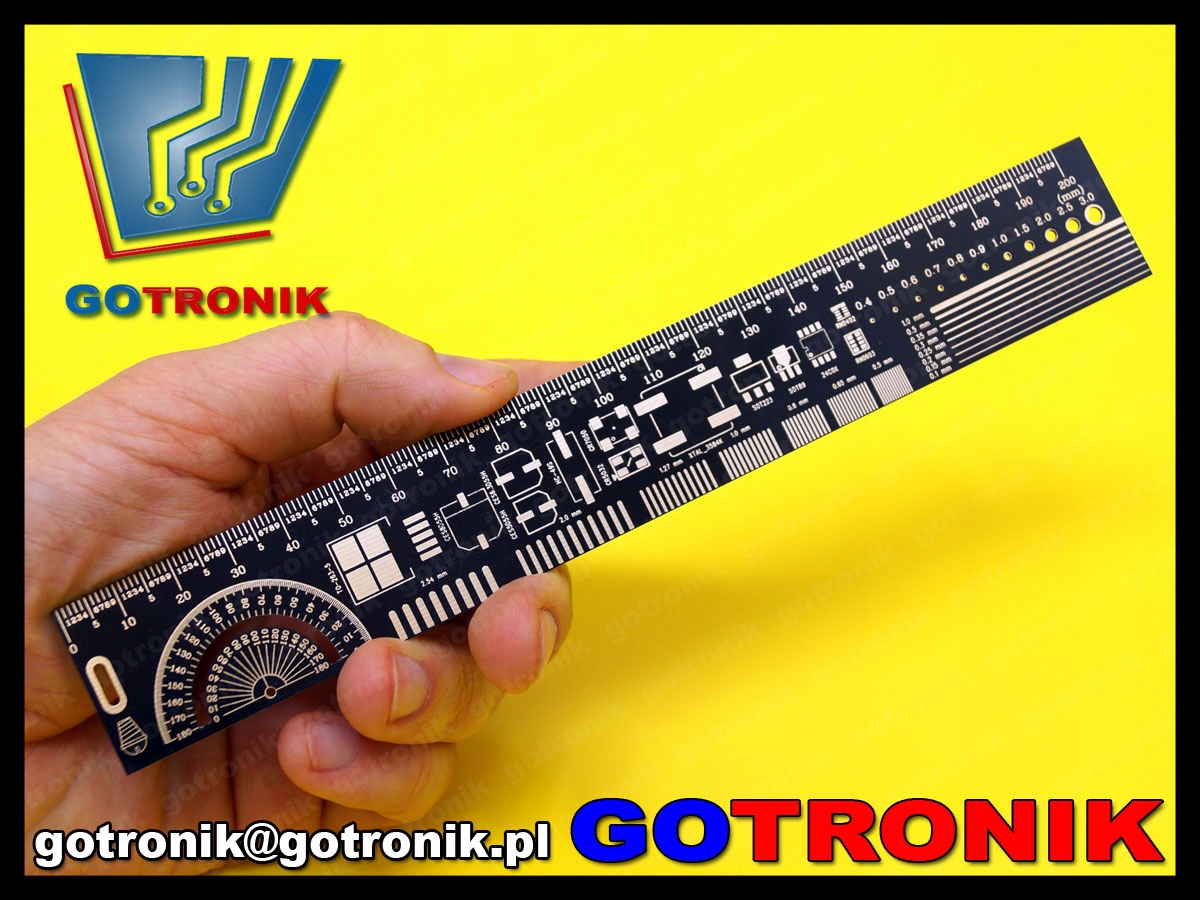

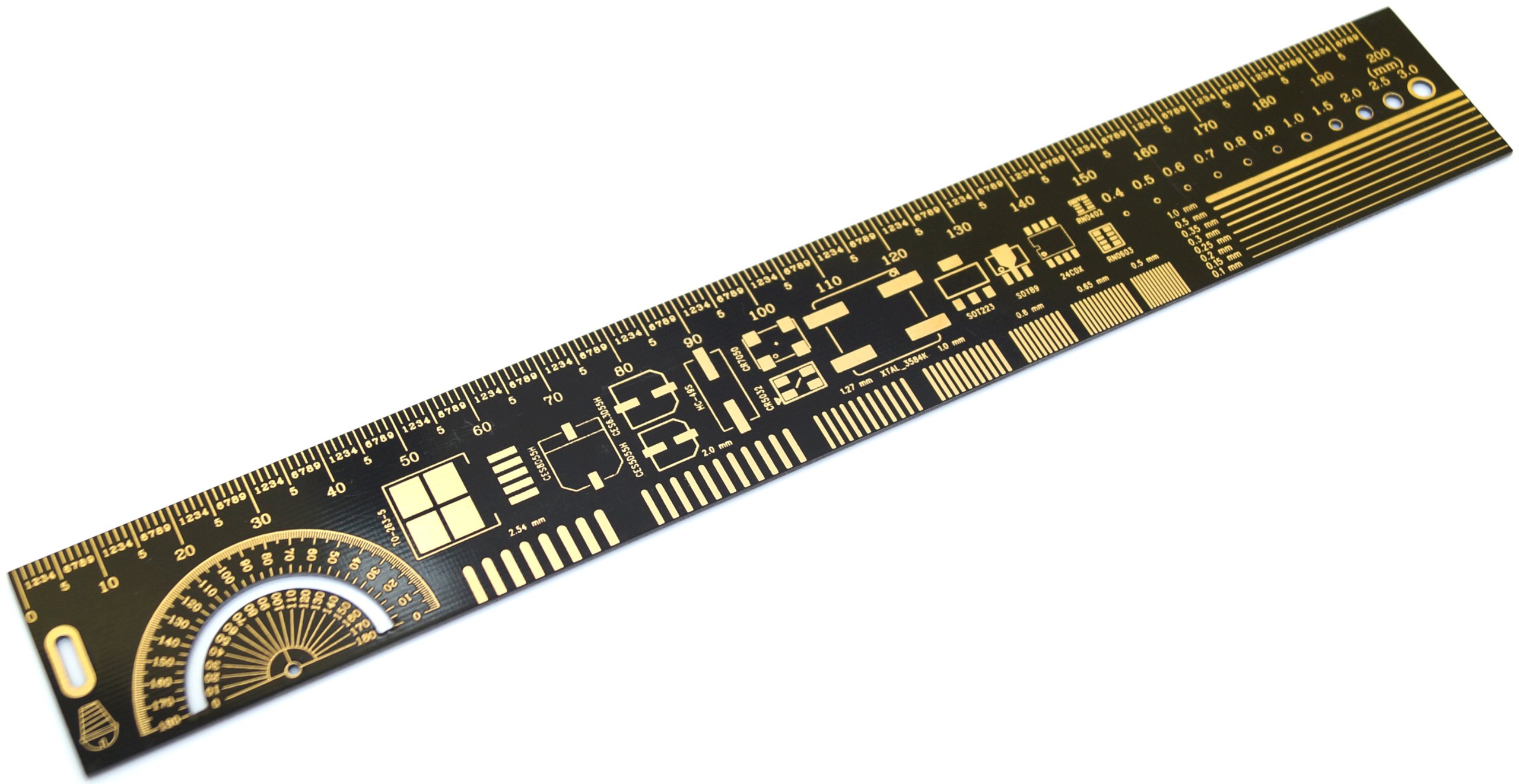

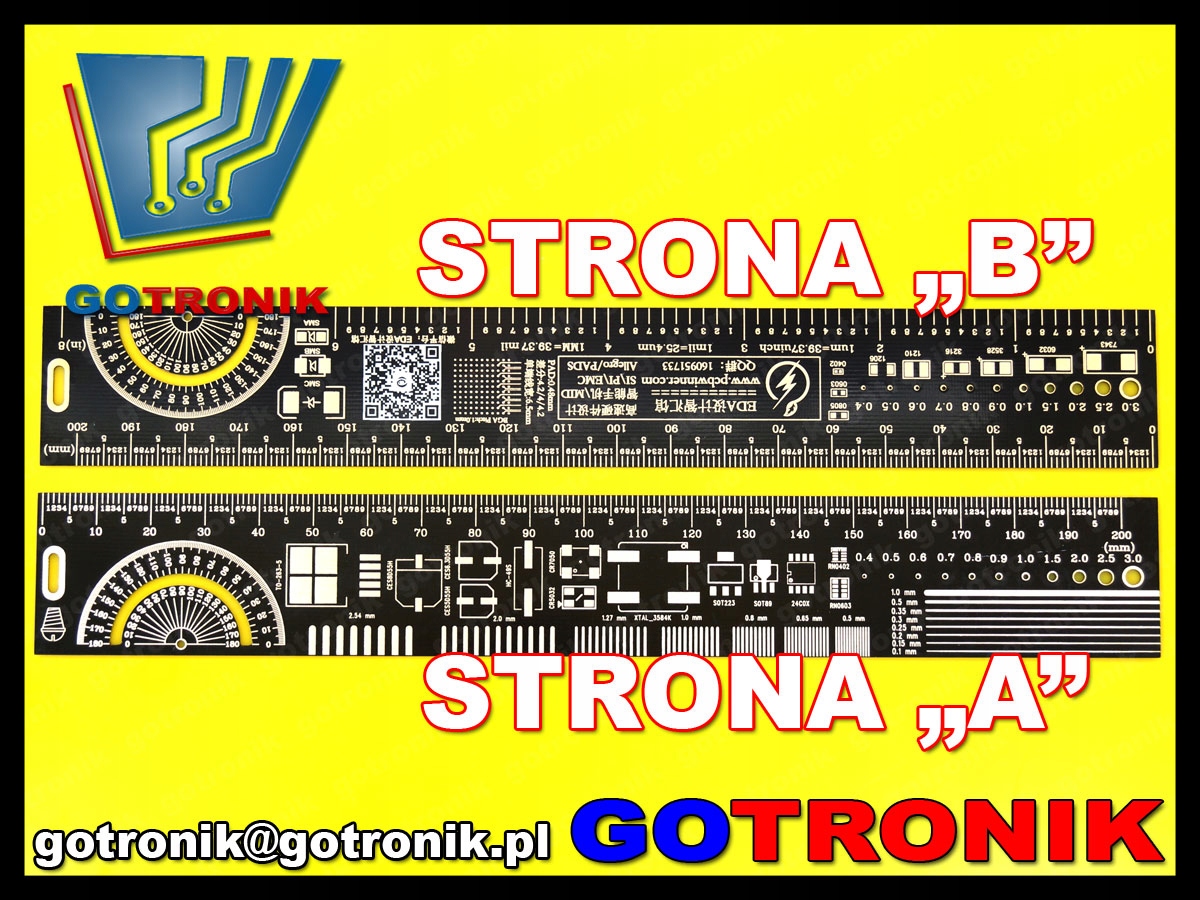

Linijka 20cm PCB czarna

Linijka PCB w formie płytki drukowanej o długości 20cm. Przeznaczona dla elektroników jako wzornik elementów SMD, grubości ścieżek, rastrów i średnicy otworów. Nieoceniona pomoc przy rozpoznawaniu typu małopopularnej obudowy SMD lub przy pracach projektowych by ocenić na żywo grubość ścieżek otworów itp. Wykonanie o bardzo dobrej jakości. Niepowtarzalny i atrakcyjny wygląd sprawia że jest idealnym produktem na drobny upominek, prezent dla elektronika. Może być alternatywą, zamiennikiem dla linijki Adafruit PCB Ruler.

Dane techniczne:

• lijnijka PCB w formie płytki drukowanej
• długość linijki 20cm = 200mm
• kolor: czarna
• płytka dwustronna
• złocone styki

Zastosowanie jako wzornik:

• średnice otworów: 3,0mm 2,5mm 2,0mm 1,5mm 1,0mm 0,9mm 0,8mm 0,7mm 0,6mm 0,5mm 0,4mm
• grubości ścieżek: 0,1mm 0,15mm 0,2mm 0,25mm 0,3mm 0,35mm 0,5mm 1,00m
• raster (odległości pomiędzy ścieżkami): 0,5mm 0,65mm 0,8mm 1,0mm 1,27mm 2,0mm 2,54mm
• foot-printy - wzory obudów SMD:
• TO-263-5 HC-49S XTAL SOT223 SOT89 SO* RN0603 RN0402
• 7343 6032 3528 3216 1210 106 0805 0603 0402 BGA 1,00mm SMC SMB SMA
• kątomierz
