Moduł UART - RS485 3.3V

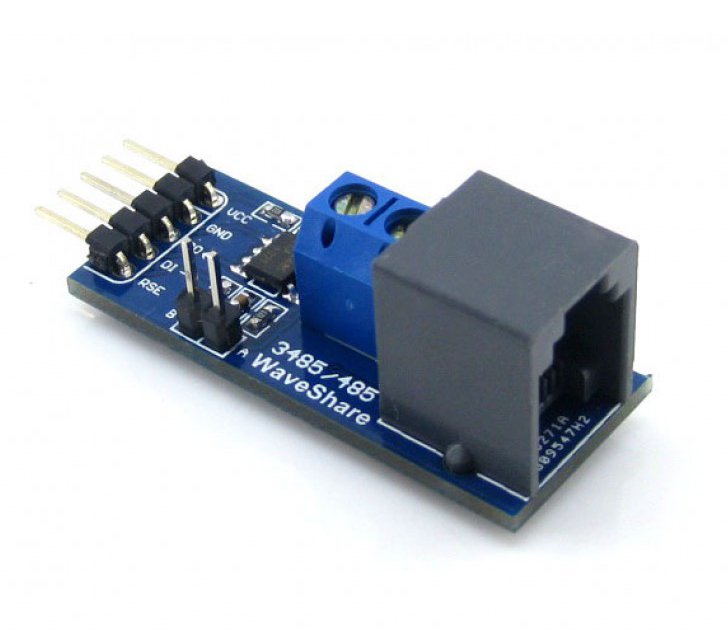

Konwerter umożliwia podłączenie mikrokontrolera magistrali RS-485, która obsługuje do 32 urządzeń na linii o długości nawet do 1 km z prędkością do 10 Mb/s. Moduł oparty na układzie SP485, wyposażony jest w złącza: goldpin, raster 2,54 mm - do połączenia z mikrokontrolerem przy pomocy interfejsu szeregowego, ARK oraz RJ11 - dla magistrali RS485.

• Napięcie pracy: 3.3V
• Sterownik: SP3485
• Komunikacja z mikrokontrolerem: interfejs szeregowy UART
• Złącza interfejsu RS485: goldpin 2,54 mm, ARK lub RJ11
• Wymiary PCB: 42 x 16,5 mm

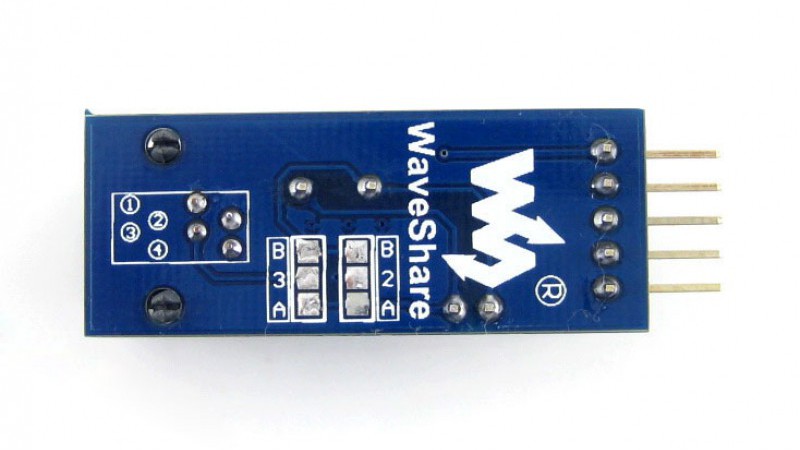

Rozkład wyprowadzeń złącza RJ11 (telefoniczne) można konfigurować poprzez lutowanie podpisanych zworek na odwrocie modułu.

Dodatkowe informacje:

Wiki : www.waveshare.com/wiki/RS485_Board_(3.3V)
