ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ 2 КАН. 2 ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ RADIOLINIA 230V

ZESTAW ZDALNEGO STEROWANIA RADIOWEGO

.

2 KANAŁOWE Z DWOMA PILOTAMI

.

ODBIORNIK ZASILANY 230 V

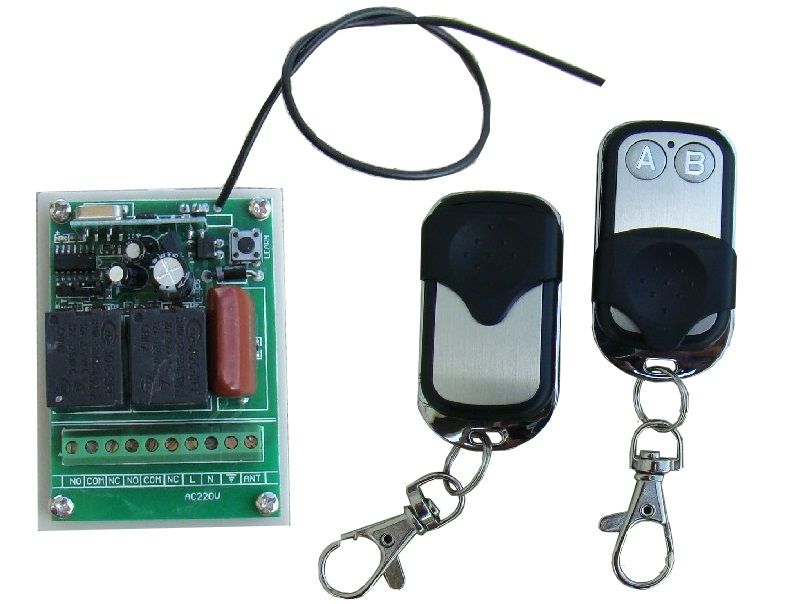

W komplecie sa 2 eleganckie chromowane piloty 2 przyciskowe z klapką umożliwiającą zasłonięcie przycisków. Odbiornik jest zasilany bezpośrednio z 230V więc nie trzeba kupować żadnych zasilaczy itp.

.

Zestaw umozliwia zrealizowanie wielu zadan jak sterowanie bramami, silnikami, oswietleniem, silownikami i innymi urzadzeniami. maksymalne obciazenie kazdego kanalu to 10A (rezystancyjne np. grzałka) lub 5A (indukcyjne np. silnik).

Odbiornik może działać w 3 trybach przełączanych zworką w odbiorniku:

- włacz / wyłacz (naciśniecie przycisku nr 1 w pilocie powoduje właczenie przekaźnika nr 1 w odbiorniku a kolejne naciśniecie przycisku nr 1 w pilocie

spowoduje wyłączenie tego przekaźnika ). Analogicznie działają pozostałe kanały.

- chwilowy ( naciśniecie przycisku nr 1 w pilocie i przytrzymanie go spowoduje właczenie przekaźnika nr 1 w odbiorniku aż do czasu puszczenia przycisku pilota). Analogicznie działają pozostałe kanały.

- przerzutnik/zatrzask (naciśniecie przycisku danego kanału (np 1) powoduje zalaczenie przekaznika tego kanału (nr 1) i jednoczesne wylaczenie wszystkich innych przekaznikow. Kolejne nacisniecie tego samego przycisku (np 1) nie zmienia sytuacji. Nacisniecie innego przycisku (np 2) powoduje zalaczenie przekaznika tego kanału (nr 2) i jednoczesne wylaczenie wszystkich innych przekaznikow. Itd...

Żeby zmienić tryb działania należy odłączyć zasilanie i przełożyć lub zdjąć zworkę. Całkowicie zdjęta zworka oznacza tryb chwilowy. Zworka założona na pin T (bliżej skraju płytki) oraz pin środkowy oznacza tryb przerzutnika natomiast zworka założona na pin L  oraz pin środkowy oznacza tryb włącz/wyłacz.

UWAGA! Przekładać zworkę tylko przy odłączonym zasilaniu odbiornika !

Техническое описание:

Пульт дистанционного управления размером 5,5x3x1, 5 см. Электропитание пульта дистанционного управления типичная батарея для пультов дистанционного управления 12В. до 70-100 м в открытом грунте.

.

Наибольший диапазон находится в открытой местности, когда пилот и приемник" зритель " вверх. Любые препятствия как деревья, сплетни, дороги, холмы и т.д. вызывают падение диапазона.

.

Также в городских районах покрытие всегда будет меньше из-за помех. Особенно большое падение диапазона вызывают высоковольтные линии, стены и т. д.

.

Пульт имеет 2 кнопки и светодиодный индикатор. Питание от типичной батареи 12 В для пультов дистанционного управления.

.

Размер приемника 7, 5x5, 5cm и толщиной 2,5 см. Питание 230 В переменного тока по схеме. Каждый канал он имеет реле с 3 выводами без напряжения: общий COM (средний контакт-общий) , NO (обычно тупой) и NC (обычно компактный). Приемник также имеет светодиод, который во время нормальная работа постоянно горит, а во время программирования / стирания пультов мигает.

Programowanie pilotów do odbiornika:

Wlaczyc zasilanie odbiornika (zawsze odczekać po tym minutę na rozładowanie się kondensatorów), ostrożnie izolowanym narzędziem (np. wkrętakiem) nacisnac switch nauki na plycie (w rogu odbiornika) i przytrzymac około 2-3 sek (dioda led będzie migać). Puscic switch i nacisnac przycisk pilota (przytrzymac ok 1-2 sekundy) i gotowe! Do odbiornika można wpisac do 10 pilotów.

.

Kasowanie pamieci odbiornika: Wlaczyc zasilanie odbiornika, ostrożnie izolowanym narzędziem  nacisnac switch na plycie i przytrzymac okolo 6-7 sek (najpierw dioda led będzie migać a po kolejnych kilku sekundach dioda zgasnie) po czym zwolnic switcha..

Odbiornik posiada złącza (od lewej) :

- trzy piny NO, COM, NC przekaźnika nr 1

- trzy piny NO, COM, NC przekaźnika nr 2

- pin L na który podłączamy zasilanie (fazę) 230V

- pin N na który podłączamy zasilanie (zero) 230V

- pin uziemienia na który podłączamy przewód PE zasilania

- ostatni pin ANT jest nieaktywny, nic nie podłączamy pod niego

.

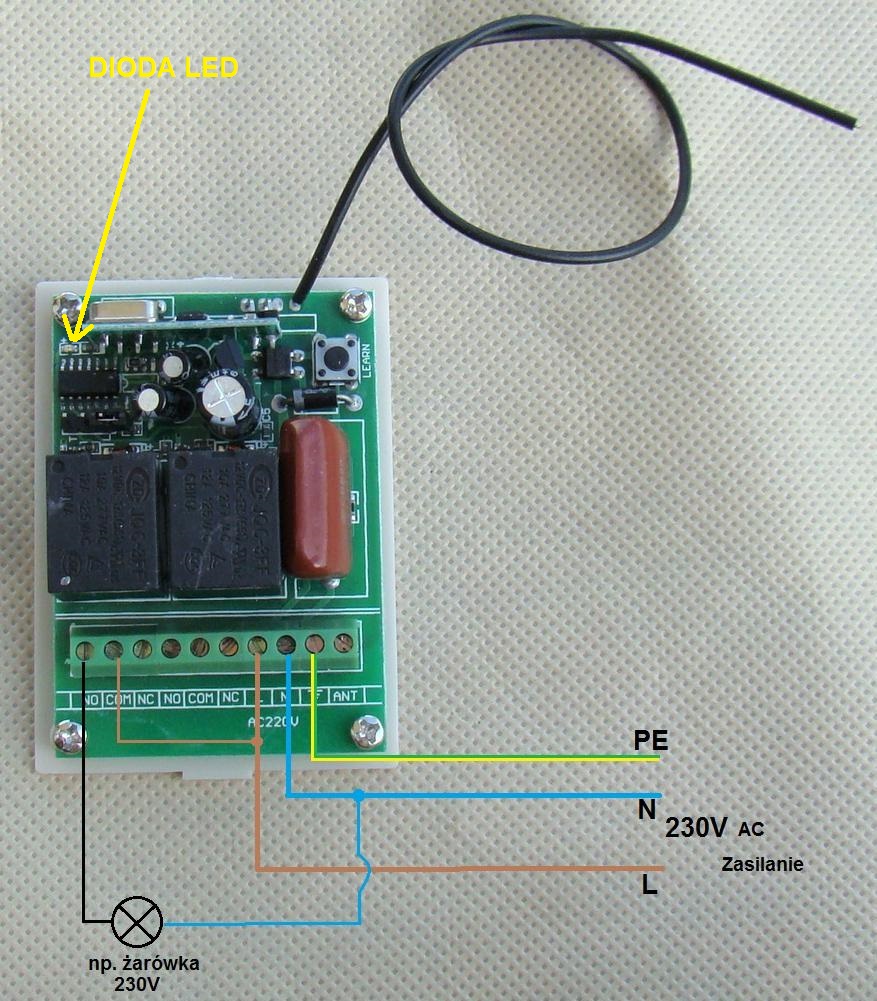

Poniżej też schemat podłączenia żarówki 230V (sterowanie żarówką za pomocą pilota).

.

Przykład 1 : sterowanie żarówką 230V za pomocą 1 kanału (jednego przycisku w pilocie). Wykorzystujemy styki COM  oraz NO  przekaźnika nr 1 podłączając wg poniższego schematu. W tym trybie żarówkę możemy włączać i wyłączać jednym przyciskiem w pilocie

Стоимость дополнительного пилота составляет всего 25 зл.

Комплект высокого качества, частично выполненный в технике smd.

.

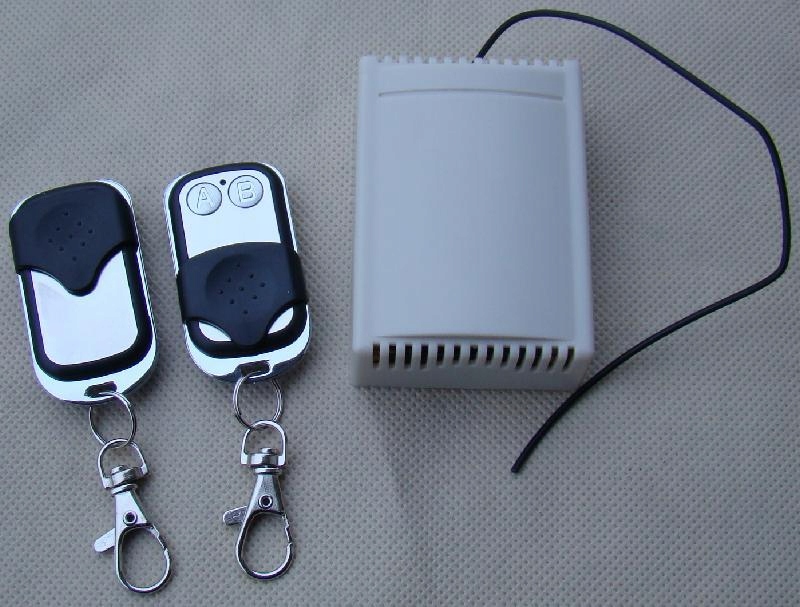

В комплекте находится получить: приемник в корпусе, 2 пульта дистанционного управления и руководство по электронной почте (PDF)..

Комплект абсолютно новый.
