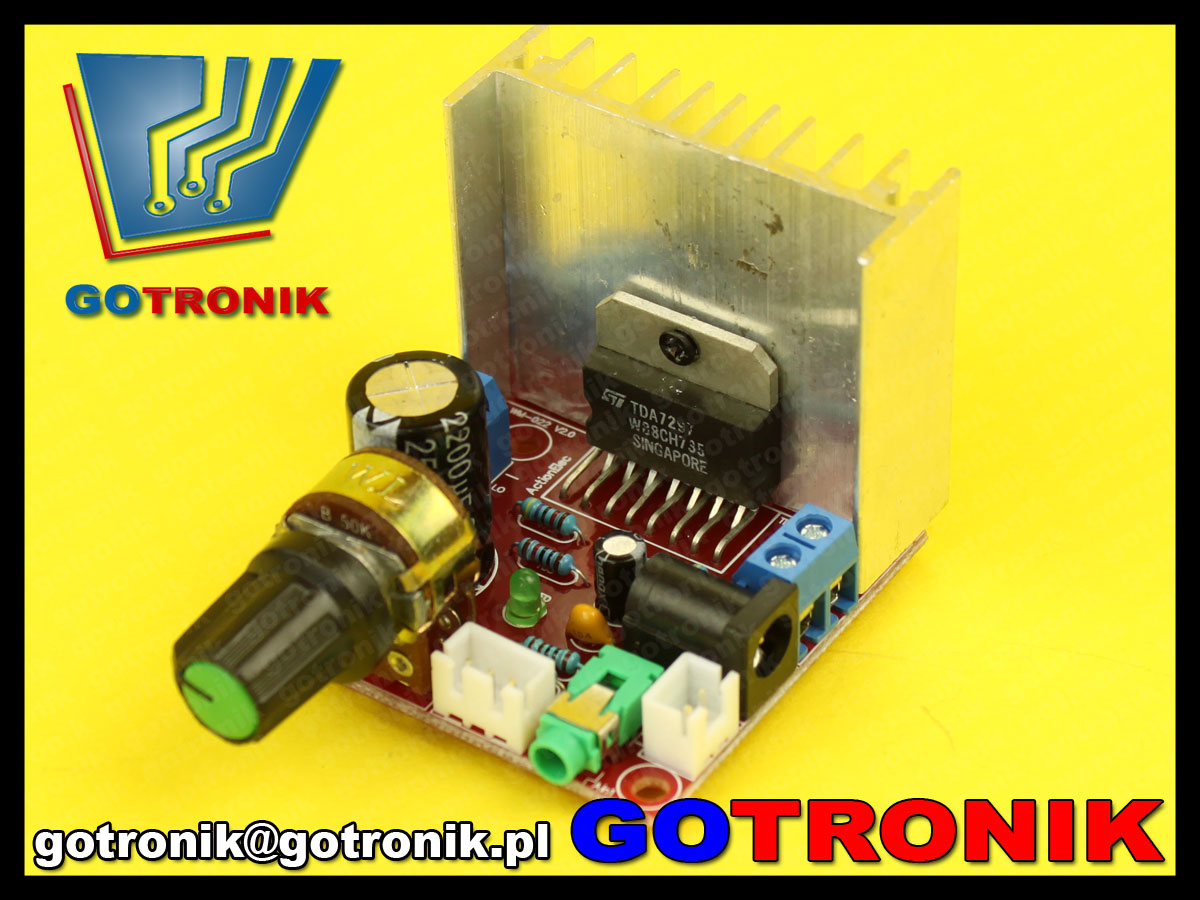

Wzmacniacz TDA7297 mocy audio 2 x 15W - ZESTAW DO SAMODZIELNEGO MONTAŻU

Zestaw do samodzielnego montażu pozwalający zbudować we własnym zakresie akustyczny wzmacniacz mocy. Sercem jest scalony układ TDA7297 pracujący w klasie AB wymagający minimalnej ilości elementów elektronicznych do poprawnej pracy. Przez to cały wzmacniacz jest prosty w budowie i idealnie nadaje się jako układ dydaktyczny do nauki dla nawet początkujących elektroników. Nie wymaga uruchamiania, ustawiania punktów pracy, regulacji itp. Po poprawnym zmontowaniu wzmacniacz gotowy jest do "grania muzyki". Także zalecane napięcie zasilania 12Vdc powoduje że jego zastosowania nie ograniczają się do stacjonarnych zastosowań, ale śmiało możemy go wykorzystać w samochodzie. Jest to kompletny zestaw wyposażony w radiator, oraz podwójny potencjometr do regulacji głośności (siły wzmocnienia). Dla wygody użytkowania i eksploatacji przewody głośnikowe są przykręcane do złącza (nie lutowane).

Dane techniczne:

• akustyczny wzmacniacz mocy audio
• zbudowany w oparciu o chip TDA7297
• wbudowane wewnętrzne zabezpieczenie przez zwarciem
• wbudowane wewnętrzne zabezpieczenie termiczne
• możliwość pracy standby i mute
• zakres napięcia zasilania: od 6Vdc do 18Vdc
• zalecane napięcie zasilania: 12Vdc
• maksymalna moc wyjściowa: 15W + 15W (stereo)
• impedancja obciążenia: 8Ω
• potencjometr do regulacji wzmocnienia (głośności)
• złącze zasilania DC-JACK
• złącze wyjściowe do podłączenia głośników: ARK-2 terminal block do przykręcenia przewodów
• w zestawie radiator do odprowadzania ciepła

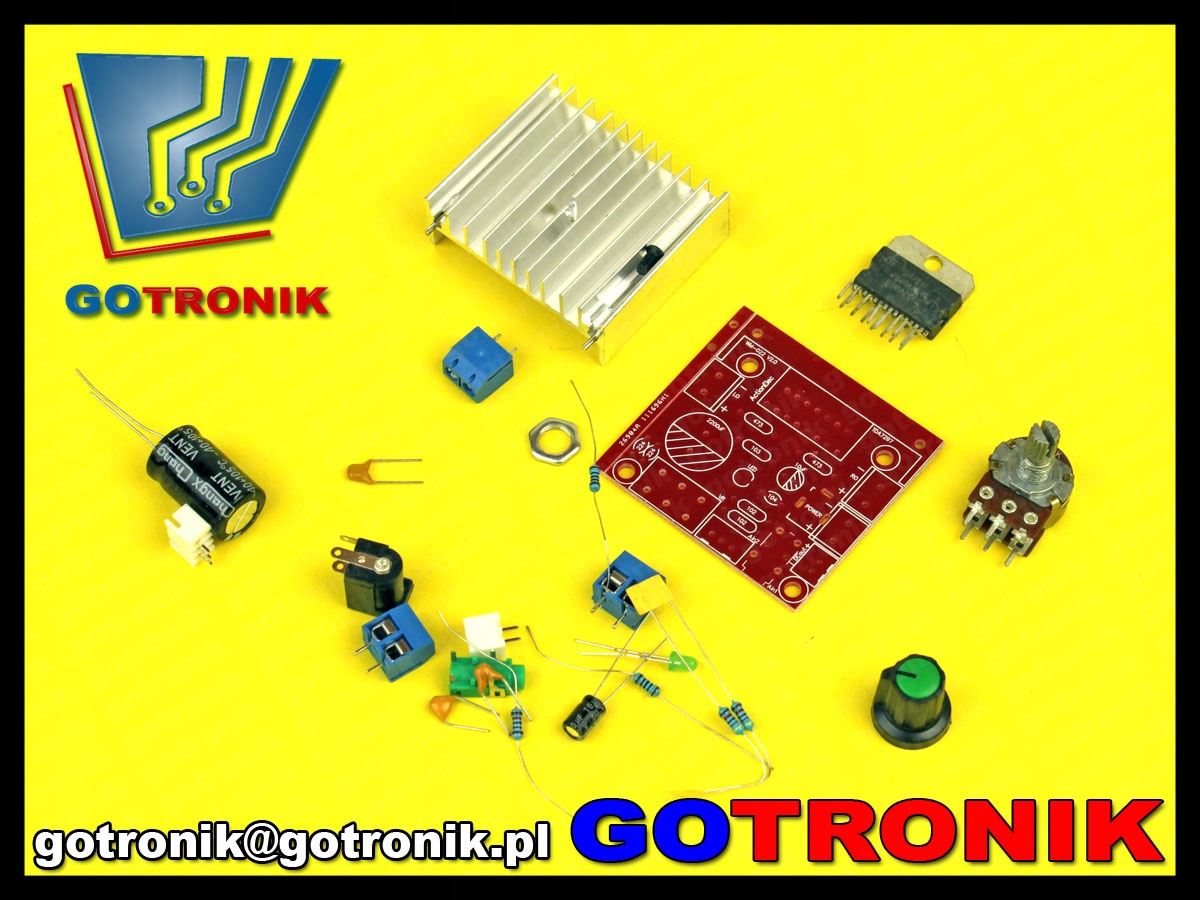

W skład zestawu wchodzi:

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Это набор для самостоятельной сборки-пайки, состоящий из печатной платы, и комплект электронных компонентов. Конечный результат-работающее устройство только только зависит от умений монтажника и его опыта. Если устройство не работает и т. д. нет возможности вернуть или заменить припаянные компоненты. Есть только возможность платного ремонта через наш сервис-однако для некоторых более дешевых комплектов для сборки стоимость обслуживания будет превышать стоимость комплекта.
