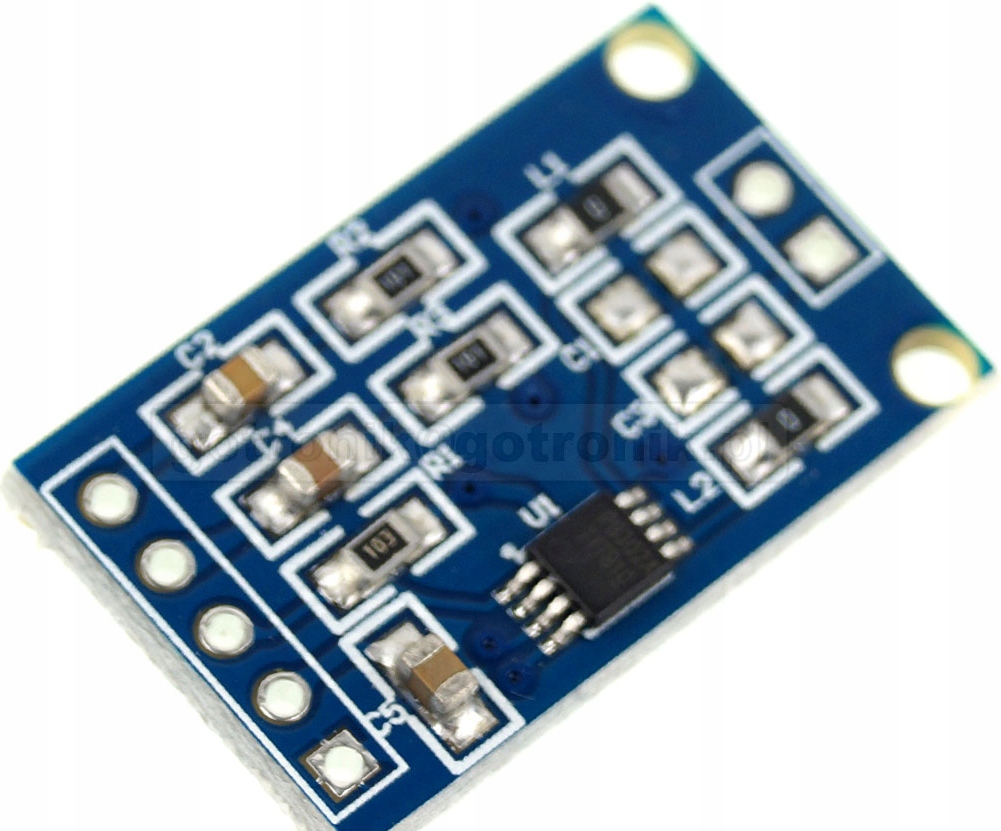

Moduł wzmacniacza mocy audio PAM8302

Dane techniczne:

• moduł wzmacniacza mocy audio - jednokanałowy - mono
• zbudowany w oparciu o chip PAM8302
• pracuje w cyfrowej klasie D
• maksymalna moc wyjściowa: 2,5W
• zalecane głośniki/kolumny o mocy: 10W
• napięcie zasilania: od 2,5V do 5V
• impedancja wyjściowa: 4-8Ω
• prąd spoczynkowy: 4mA
• zabezpieczenie cieplne oraz przeciwzwarciowe
• złącza goldpin do przylutowania dla sygnału wejściowego i zasilania

  złącze nie jest przylutowane, są otwory dzięki temu można przylutować bezpośrednio przewody

• płytka drukowana dwustronna z metalizacją otworów
• miniaturowe wymiary: 24,5 x 15,5mm

Opis wyprowadzeń:

• VCC, GND: wejściowe napięcie zasilania
• SD: normalna praca to niepodłączony żaden sygnał. Przy zwarciu do masy GND przechodzi do trybu shutdown - wyłączenia.

  Można wykorzystać jako wyłącznik, szybkie wyciszenie mute

• IN+, IN- : wejście sygnału audio
• VO +, VO - :  wyjście sygnału audio

Moduł mini wzmacniacza mocy mono audio zbudowany w oparciu o układ scalony PAM8302. Moc wyjściowa to 2,5W. Wzmacniacz pracuje w cyfrowej klasie D. Wzmacniacze pracujące w cyfrowej klasie D charakteryzują się bardzo dużą sprawnością - czyli małymi stratami. Przekłada się to także na małe straty cieplne i dzięki temu wymiary wzmacniacza są zminiaturyzowane (w stosunku do podobnych konstrukcji o takiej samej mocy pracujących w klasie AB). Wzmacniacz pracuje z niskim napięciem zasilania 2,5-5V co doskonale predysponuje go do zastosowań przenośnych z zasilaniem bateryjnym lub z poru USB komputera, laptopa lub power-banku.
