Dwukanałowy regulator temperatury na szynę DIN (dwa regulatory w jednej obudowie), NO: DC20D

DC-20D+ z ang. skrótu "double controller" to de facto dwa REGULATORY temperatury umieszczone w jednej obudowie z możliwością dowolnej konfiguracji wejść-wyjść i powiązania obu regulatorów. Urządzenie ma 2 wejścia oraz 2 wyjścia sterujące, które mogą pracować w trybie GRZANIE lub CHŁODZENIE, a pomiar mierzony jest z czujnika T1 lub T2, albo z obu czujników jednocześnie.

Dzięki funkcjom matematycznym pomiar z dwóch czujników może być wyliczony jako różnica [T2-T1] (stosowany w układach z kolektorem słonecznym) lub średnia [T1+T2]/2.

• 2 REGULATORY w jednej obudowie
• 2 wejścia pomiarowe
• 2 wyjścia sterujące
• Wyświetlanie T1 i T2 na przemian
• Funkcje matematyczne (pomiar średni, różnicowy)
• Możliwość powiązania REGULATORÓW między sobą
• Wejście cyfrowe do pracy ręcznej lub sygn. awarii
• Wbudowany sygnalizator dźwiękowy (brzęczyk)
• 2 czujniki temperatury w zestawie

Универсальный регулятор, предназначенный для регулирования температуры в системах отопление:

• - электрические обогреватели, печи
• - нагревательные кабели, системы антиобледенительные
• - инкубаторы, террариумы, аквариумы
• - бойлеры, обогреватели, и т. д.
• - насосы C. O. и C. W. U.
• - солнечные коллекторы
• - камины с плащом водном
• - приводы с 2, 3, 4-полосным клапаном
• - авто отопление стояночный (webasto)

и охлаждения:

• - холодильники, морозильники, прилавки холодильное оборудование
• - вентиляторы, охладители
• - автомобильные агрегаты (версия на 12V или 24В) и др.

Примеры схем управления устройствами с помощью регулятора DC20D .

1. Система точный контроль камеры инкубатора и поддержание равномерного температуры.
2. Система управления солнечным коллектором и циркуляционным насосом котла.
3. Система управления камином с водяной рубашкой.
4. Система управления камином и циркуляционным насосом камина.
5. Система управления нагревателем с сигнализацией внешним.
6. Система управления двумя нагревателями независимо.
7. Система управления двумя нагревателями с двумя температурными установками (нагрев/нагрев)
8. Система управления циркуляционным насосом C. W. U. и насосом C. O.

Примеры схем управления устройствами с помощью регулятора DC20D .

1. Система точный контроль камеры инкубатора и поддержание равномерного температуры.
2. Система управления солнечным коллектором и циркуляционным насосом котла.
3. Система управления камином с водяной рубашкой.
4. Система управления камином и циркуляционным насосом камина.
5. Система управления нагревателем с сигнализацией внешним.
6. Система управления двумя нагревателями независимо.
7. Система управления двумя нагревателями с двумя температурными установками (нагрев/нагрев)
8. Система управления циркуляционным насосом C. W. U. и насосом C. O.

Regulator może realizować zarówno prosty, pojedynczy lub podwójny układ grzewczy, czy chłodniczy jak i bardziej rozbudowaną aplikację.

Regulator posiada cyfrowy odczyt temperatury oraz funkcję kalibracji wskazań. Wartość z czujnika T1 i T2 jest wyświetlana na przemian co 3 sekundy. Można ustawić, aby regulator wyświetlał tylko jeden odczyt.

Wbudowany sygnalizator dźwiękowy można ustawić, aby sygnalizował załączenie wyjść oraz stany alarmowe.

Wejście cyfrowe może pełnić funkcję wejścia alarmowego lub ręcznego trybu sterowania wyjściami. Może sygnalizować awarię układu po zadziałaniu zewnętrznego presostatu lub ogranicznika temperatury STB podłączonego do wejścia cyfrowego. W przypadku awarii rozłączy cały układ z możliwością podtrzymania stanu awarii, aż do ręcznego skasowania przyciskiem.

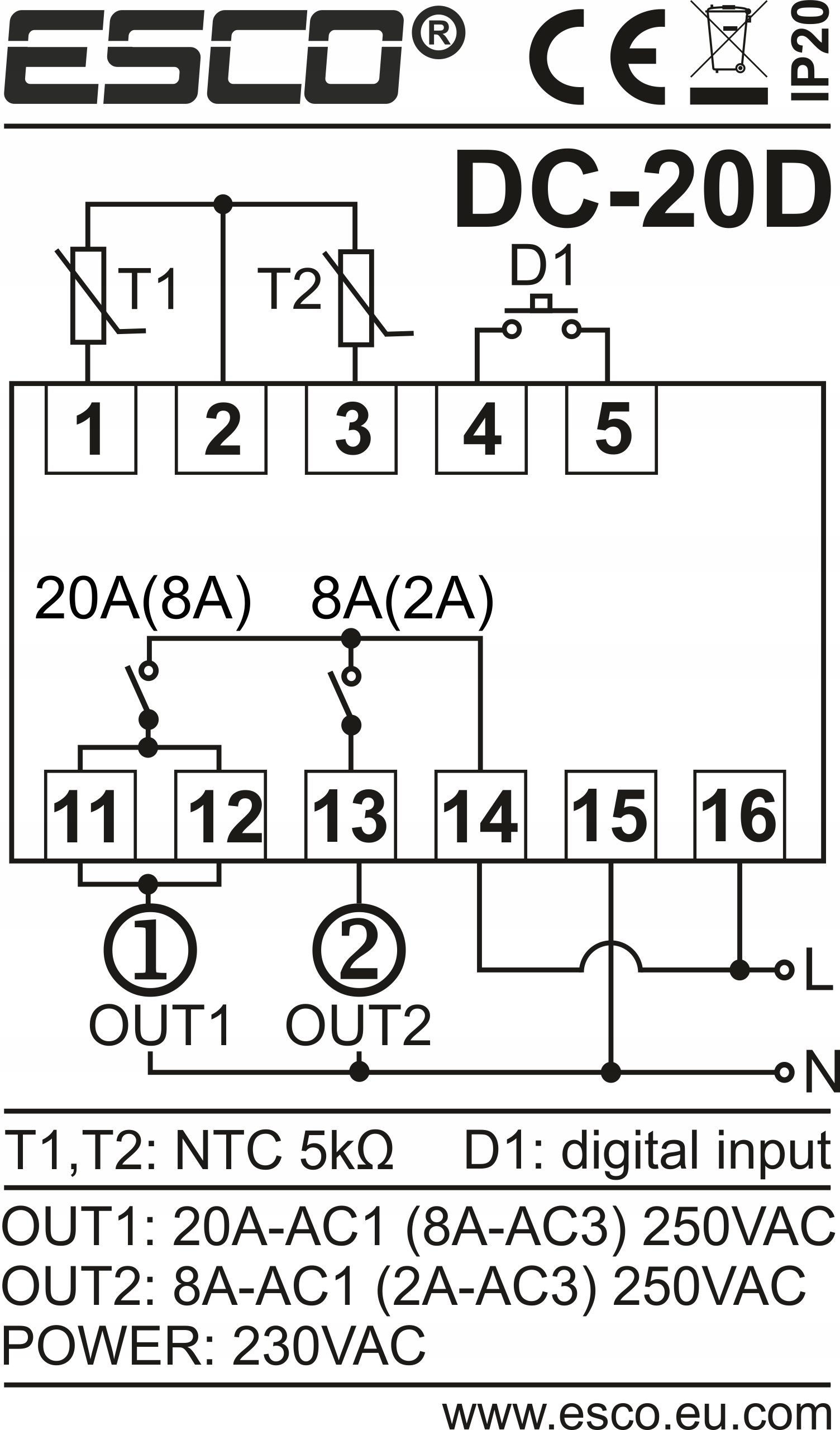

Regulator wyposażony jest w 2 Wyjścia przekaźnikowe dużej mocy 20A i 8A (maksymalne obciążenie rezystancyjne 4500W dla wyjścia 20A). Montaż w rozdzielni elektrycznej na szynę DIN TH-35.

Важно: оригинальный продукт, разработанный в Польше, адаптированный к нашим реалиям, а в особенно энергоэффективных систем отопления. С регулятором ESCO вы можете сэкономить до 30% энергии.

Только оригинал имеет:

• - logo ESCO
• - сертификат CE
• - водонепроницаемые датчики из нержавеющей стали в комплекте
• - измерение 3 раз в секунду и точность 0,5°C
• - возможность изменения разрешения дисплея температура и отключение звуковой сигнализации
• - возможность заказа регулятора в версии для питания 12vac/DC или 24VAC/DC (дополнительная стоимость: 12V-12,30 зл , 24V - 36,90 зл)

Dane techniczne:

Wejście:

• 2 czujniki temperatury NTC 5kOhm przy 25°C, 6x50mm o długości 2m (czujniki są w zestawie)
• wejście cyfrowe (normalnie otwarte lub zamknięte)

Zakres pomiarowy: -50...+150°C

Dokładność pomiaru: +/-0,5°C

Okres próbkowania: 330 ms

Rozdzielczość wskazań: 0,1°C w całym zakresie

Rozdzielczość nastawy: 0,1°C w całym zakresie

Wyświetlacz: LED, 4 cyfry o wysokości 11mm z ikonami graficznymi

Metoda regulacji: ON-OFF z histerezą

Dokładność regulacji: ustawiana w zakresie 0,1...20,0°C

Wyjścia sterujące:

• przekaźnikowe 20A 4,5kW, trwałość 100 tys. cykli
• przekaźnikowe 8A 1,8kW, trwałość 100 tys. cykli

Funkcje dodatkowe:

• - funkcje matematyczne (pomiar różnicy, średniej)
• - wybór kanału temperatury do odczytu
• - dźwiękowa sygnalizacja stanów alarmowych
• - możliwość powiązaniu obu wyjść (podania warunków)

Montaż: na szynie DIN TH-35

Stopień i klasa ochrony: IP20 / II

Zasilanie: 230VAC +/-15% lub 12VAC/DC lub 24AC/DC

Pobór mocy: max 3 VA

Warunki pracy: -5...60°C; 0...85%RH (bez kondensacji)

Warunki składowania: -40...85°C; 0...85%RH (bez kondensacji)

Описание панели дисплея.

1. Дисплей температуры
2. Номер датчика температура
3. Вход в меню параметров конфигурации
4. Кнопка Настройки температура
5. Кнопка уменьшения значения
6. Кнопка увеличения значение
7. Индикация заданной температуры SET1
8. Индикация настройки температура SET2
9. Индикация ВЫХОДА1
10. Сигнализации ВЫХОДЫ2
11. Сигнализация аварийных состояний

Монтаж в электрическом распределительном устройстве на DIN - рейку TH-35.

Регулятор принимает на рельсе ширина 3 (трех) модулей.

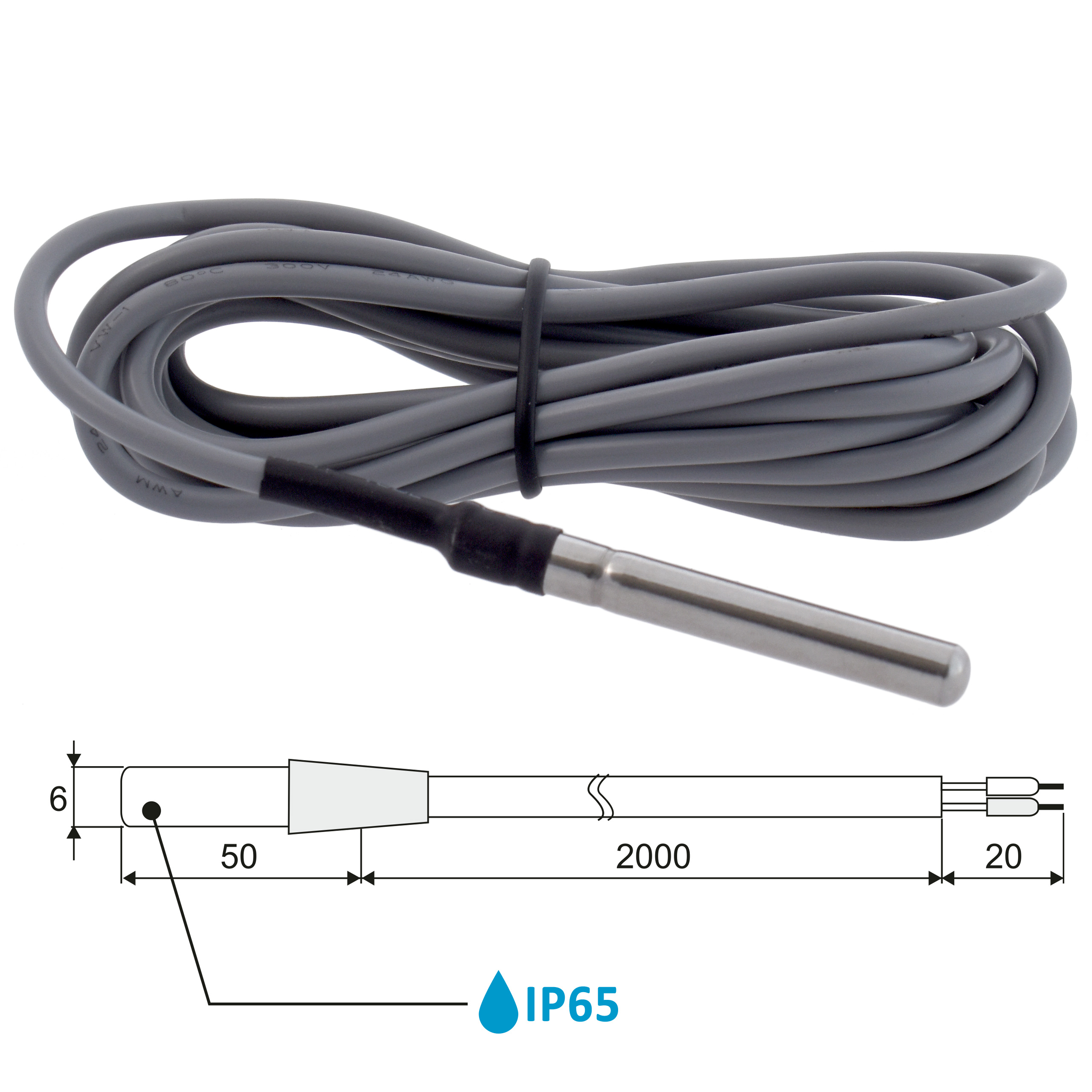

Два датчика включены бесплатно

Изготовлен из нержавеющей стали в классе герметичности IP65 (водонепроницаемый).

Шнур длиной 200 см, который вы можете по мере необходимости удлинить электропроводом (желательно тросом, двухпроводным, 1,5 мм) до 80 метров.
