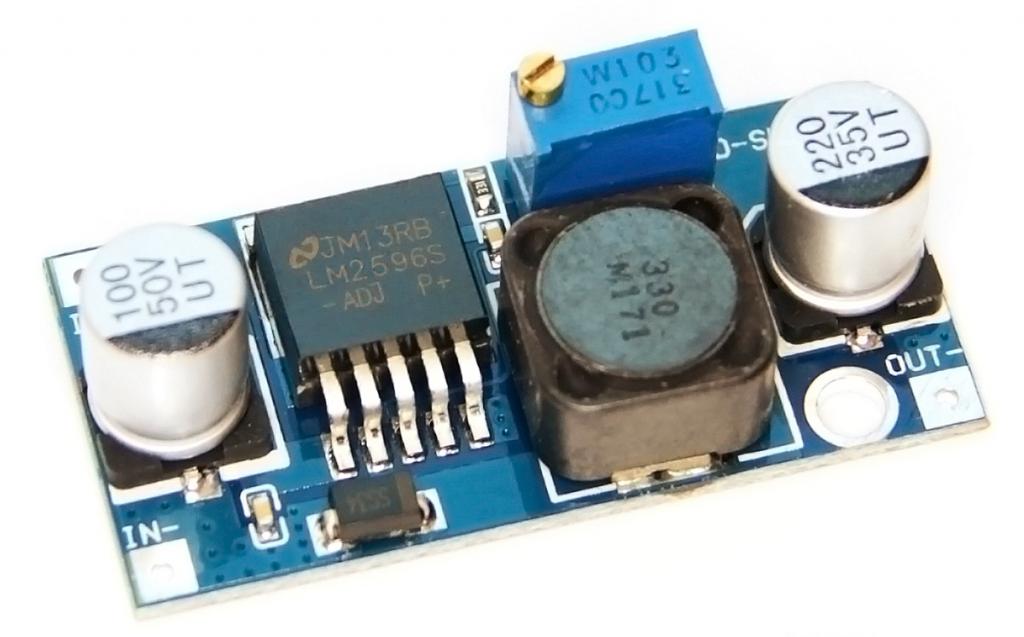

Przetwornica stabilizator LM2596 1,2-40V 3A BLUE

Miniaturowa przetwornica STEP-DOWN (obniżająca napięcie), kolor płytki niebieski.

Minimalne napięcie wejściowe - 3V do 4V. Zależy od temperatury.

Maksymalne napięcie wejściowe - 40V

Napięcie wyjściowe regulowane - 1,25V do 33V. Musi być niższe od napięcia wejściowego.

Minimalne napięcie We-Wy 0,9V dla 1A i 1,2V dla 3A wg dokumentacji producenta PDF LINK: http://www.ti.com/lit/ds/symlink/lm2596.pdf

Maksymalny prąd wyjściowy - 2A, z radiatorem 3A.

Częstotliwość pracy - około 150kHz

Sprawność - około 90%

Wymiary - 41mm x 20mm, wysokość - 13,5mm

Do pracy ciągłej, przetwornica wymaga dodatkowych kondensatorów elektrolitycznych 470uF na wejściu i wyjściu. Jest to spowodowane zbyt dużą pulsacją prądu, która doprowadzi do wysuszenia kondensatorów elektrolitycznych na płytce. Dotyczy to wszystkich przetwornic tego typu, sprzedawanych na różnych aukcjach. Kondensatory elektrolityczne można kupić w naszym sklepie.

Radiator można przykleić od spodu płytki, lub zamocować przez podkładkę silikonową, uważając na kilka padów potencjometru wieloobrotowego. Dobre efekty chłodzące można uzyskać, dolutowując blaszkę miedzianą do układu LM2596.
