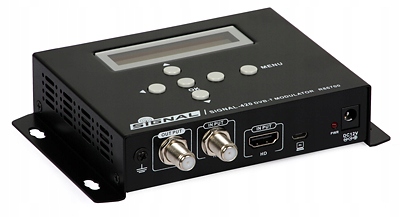

Modulator Signal-420 HDMI - COFDM (DVB-T)

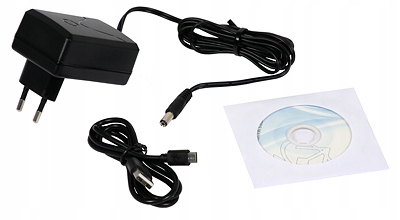

Аксессуары в комплекте

Модулятор SIGNAL - 420-это многофункциональное устройство, которое подает входной сигнал на разъем HDMI модулирует в стандарте DVB-T. на него можно подавать сигнал как SD, так и в разрешении Full HD. Имеет входы: выход с другим телевизионным сигналом.

Устройство представляет собой одноканальный модулятор. Это означает возможность подключения к нему одного источника сигнала и модуляции его в виде цифровой мультиплекс DVB-T. параметры конфигурации позволяют добавить выходной поток к уже существующая установка DVB-T способом, выбранным администратором или инвестором.

Источник сигналом могут быть, среди прочего: медиаплееры, видеорегистраторы, проигрыватели Blu-ray, ПК или приставки. Таким образом, модулятор может использоваться для распространения контента высокое качество в стандарте DVB-T, после коаксиального кабеля в телевизионных установках и установки промышленного мониторинга. Максимальная пропускная способность выходного потока может согласно стандарту 31,68 Мбит/с, максимальный битрейт видеопотока составляет Мбит / с.

Устройство является отличной альтернативой установкам, основанным наразветвители и кабели HDMI.

Настройка всех параметров осуществляется с помощью кнопок и дисплея, расположенных на передней панели модулятора.

Функциональная схема устройства.

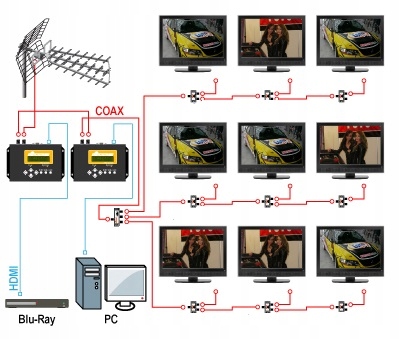

Распределение сигнала HD с проигрывателя Blu-ray, ПК и наземного телевидения DVB-T с использование цифровых модуляторов Signal-420

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Кодировка: H. 264

Скорость потока (макс.): 5...15 Mbit / s

Вход: HDMI x1

Разрешение:

• 1920x1080_60p
• 1920x1080_50p
• 1920x1080_60i
изображения: 16: 9, 5: 4

Секция модулятора DVB-T

Standard: DVB-T COFDM

Режим БПФ: 2K / 8K

Pasmo: 6 MHz, 7 MHz, 8 MHz

Созвездие: 64QAM

Интервал безопасности: 1/32

FEC: 7/8

MER: ≥ 35 dB

Частота RF: 50...860 МГц

Выходной уровень РФ: 70...100 кнопки

Общие

Источник питания: DC 12V / 1.5 A

Размеры: 125x100x28 мм

Масса: 0.5 кг
