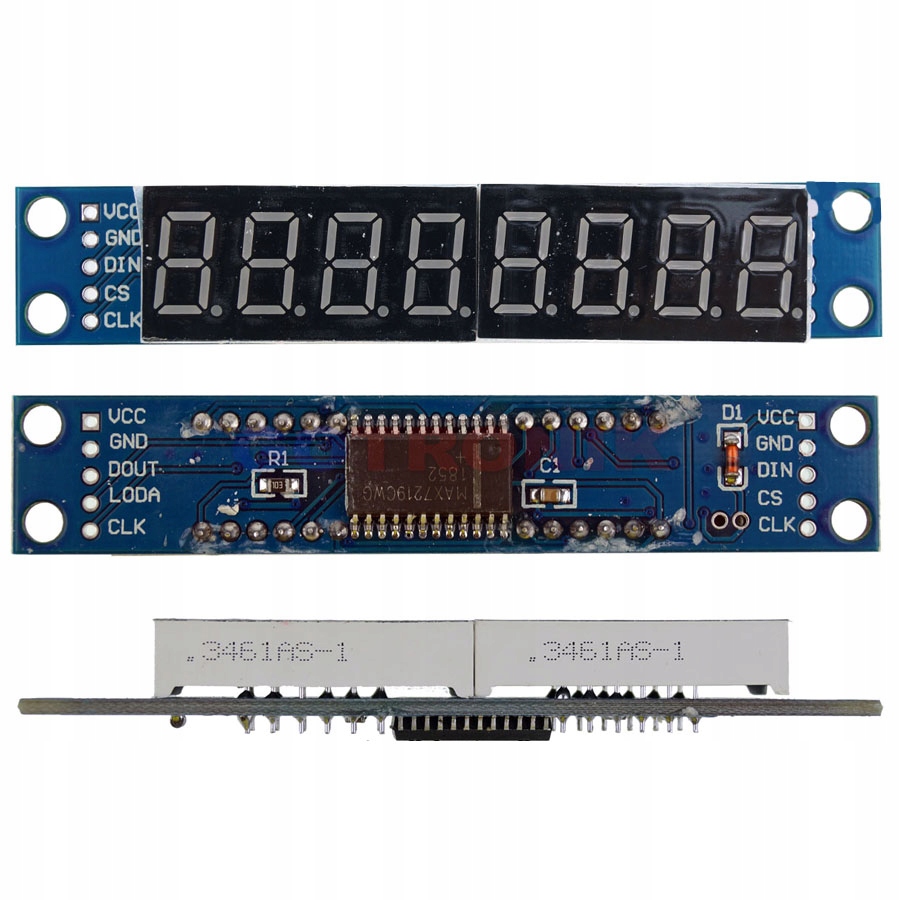

Wyświetlacz 7-segmentowy 8 cyfr sterowny SPI MAX7219

Moduł wyświetlacza 7-segmentowego LED składający się z 8 cyfr.  Pozwala na wyświetlanie znaków na 8 pozycjach. Wyświetlacz posiada wbudowany układ MAX7219 pozwalający na komunikację mikrokontrolera z wyświetlaczem za pomocą magistrali SPI wykorzystującej tylko 3 linie portu O/I. MAX7219 obsługuje wyświetlanie pojedyncze, oraz kaskadowe. Układ kompatybilny z mikrokontrolerami 5V i 3,3V. Moduł idealnie nadaje się do mikrokontrolerów AVR, PIC, STM oraz Arduino.

MAX7219 Matryca punktowa z 8 cyfrowym cyfrowym wyświetlaczem kontrolnym dla Arduino 3.3V 5V Sterownik szeregowy 7-segmentowy

dane techniczne:

• moduł wyświetlacz 7 segmentowego LED sterowanego magistralą SPI
• napięcie zasilania: 3,3V lub 5V
• wyposażony w układ MAX7219
• moduł przeznaczony dla mikrokontrolerów: AVR, PIC, STM, Arduino;
• sterowanie za pomocą 3 linii portu I/O

  oszczędność portów mikrokontrolera

• 8 wyświetlaczy 7-segmentowych LED
• kolor wyświetlacza: czerwony
• złącze: listwa szpilkowa gold-pin
• płytka drukowana PCB dwustronna z metalizacją otworów i soldermaską
• otwory montażowe do przykręcenia płytki
• montaż SMD i przewlekany elementów elektronicznych
• podłączenie: VCC: 5V GND DIN: P00 CS: P01 CLK: P02
• wymiary: 82 x 15 x 12 mm
