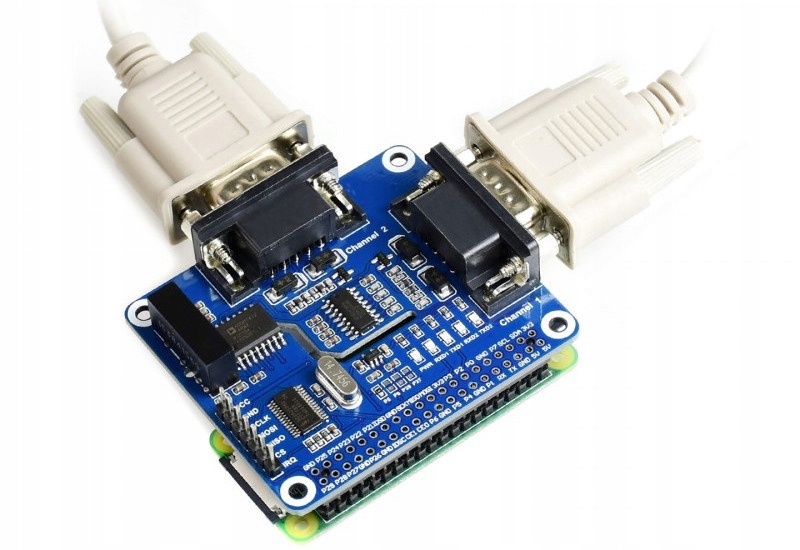

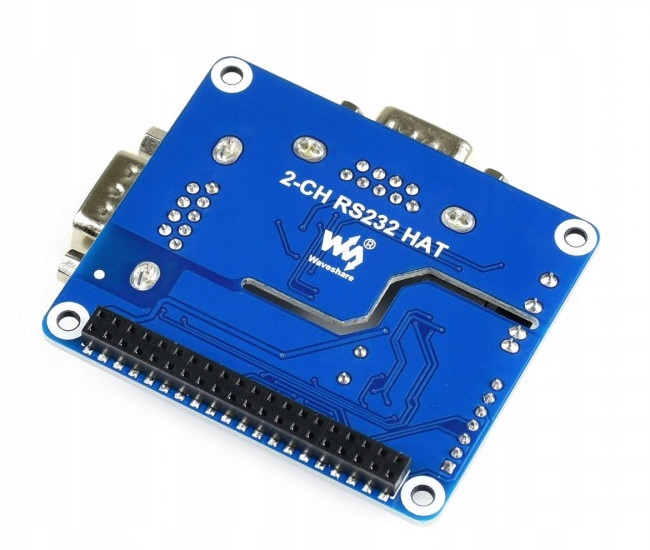

2-Channel Isolated RS232 Expansion HAT for Raspberry Pi

Rozszerzenie\HAT dla Raspberry Pi umożliwiające komunikacje RS232, dodatkową cechą modułu jest szereg zabezpieczeń oraz oddzielenie magistrali RS232 od Raspberry PI. Moduł wykorzystuje układ SC16IS752 konwerter magistrali SPI na dwie magistrale RS232. Stabilność, szybkość i nie zawodność czynią układ idealnym do zastosowań w sterowaniu automatyką.

Dodatkowe informacje: www.waveshare.com/wiki/2-CH_RS232_HAT

Funkcje rozszerzenia 2-CH RS232 HAT:

• Standardowe złącze 40PIN GPIO, zgodne z każdą wersją Raspberry Pi
• Para układów SC16IS752+SP3232 zapewnia konwersje z magistrali SPI na RS232, o maksymalnej prędkości do 921600bps
• Dioda TVS (Transient Voltage Suppressor) zabezpiecza elektronikę przed przepięciami oraz wyładowaniami elektrostatycznymi
• Wskaźniki LED informujące o stanie zasilania oraz komunikacji
• Wyprowadzenia SPI układu, umożliwiają współpracę np. z Arduino
• Dostępne przykłady obsługi za pomocą C oraz Python

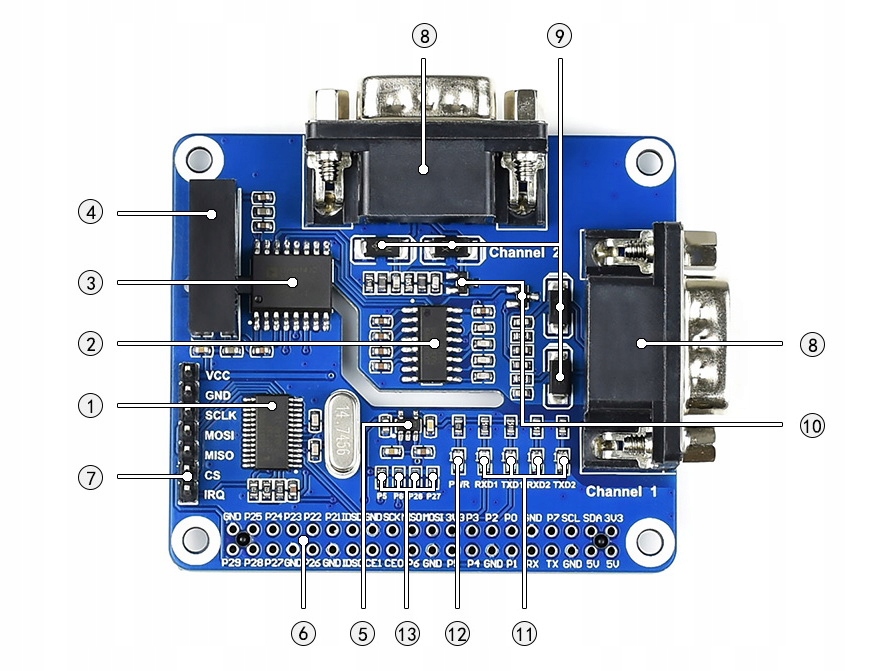

1. Kontroler UART SC16IS752
2. Transceiver RS232 SP3232
3. Izolator sygnałów ADUM1412
4. Izolator napięcia zasilania B0505LS
5. Stabilizator napięcia RT9193-33
6. Złącze GPIO pasujące do Raspberry Pi
7. Złącze pozwalające na sterowanie Arduino lub innym mikrokontrolerem
8. Złącza RS232 9PIN męskie
9. Diody zabezpieczające
10. Diody zabezpieczające ESD
11. Wskaźniki komunikacji RXD1/TXD1 RXD2/TXD2
12. Wskaźnik zasilania
13. Konfiguracja pinu Interrupt, standardowo podłączonego do P5 (BCM P24)

W zestawie:

1. 2-CH RS232 HAT x1
2. 2x20PIN female pinheader x1
3. RPi screws pack (2pcs) x1

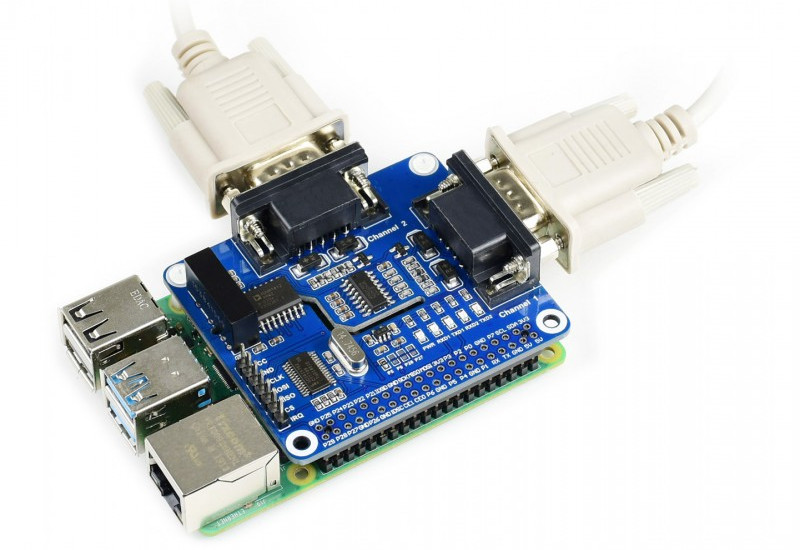

Przekład podłączenia modułu z układami RPi. Moduły Raspberry widoczne na zdjęciach nie wchodzą w skład sprzedawanego zestawu.
