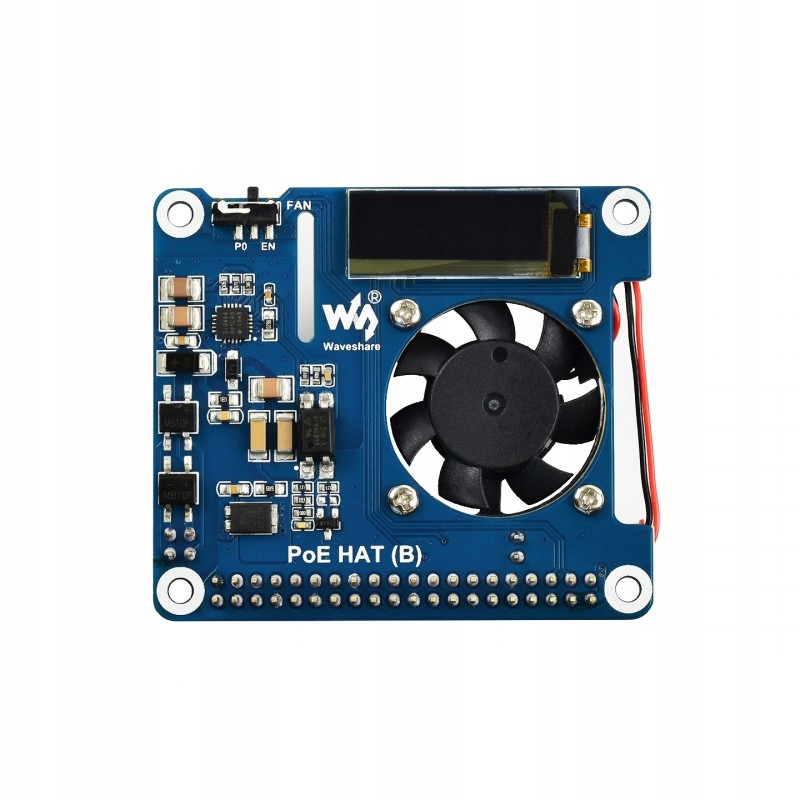

POE HAT 802.3 af-Compliant

• Стандартный Raspberry Pi 40PIN GPIO header, supports Raspberry Pi 3B /4B
• PoE (Power Over Ethernet) capability，802.3 af-compliant
• Fully isolated switched-mode power supply (SMPS)
• 0.91" OLED, for monitoring processor temperature, IP address, and fan status in real-time
• Onboard cooling fan, allows auto running on powerup OR programmable control, configured by the switch
• Integrates PCF8574 IO expander for I2C bus, обеспечивать pin P0 directly for fan control, and more spare IO pin

Дополнительная информация схема, примеры программного обеспечения:

Модуль расширения PoE HAT (B), совместимо со стандартом 802.3 af питания через Ethernet. С помощью этого модуля и некоторых соответствующих устройств для сбора энергии в соответствии со стандартом 802.3 af, можно обеспечить не только подключение к сети, как и питание для Raspberry Pi помощью только одного кабеля Ethernet.

Designed For Raspberry Pi Series

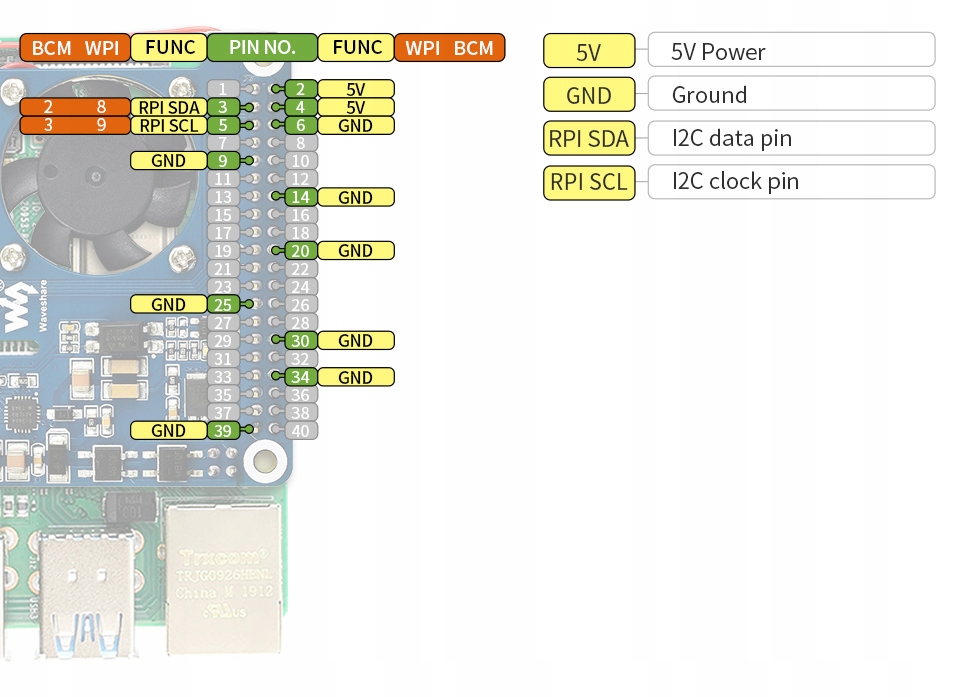

Стандартный Raspberry Pi 40PIN GPIO Header, Customized For Raspberry Pi Series Boards

Specifications

• PoE Power input: 37V ~ 57V DC in
• PoE Power output: 5V 2.5 A DC out
• Network standard: 802.3 af PoE

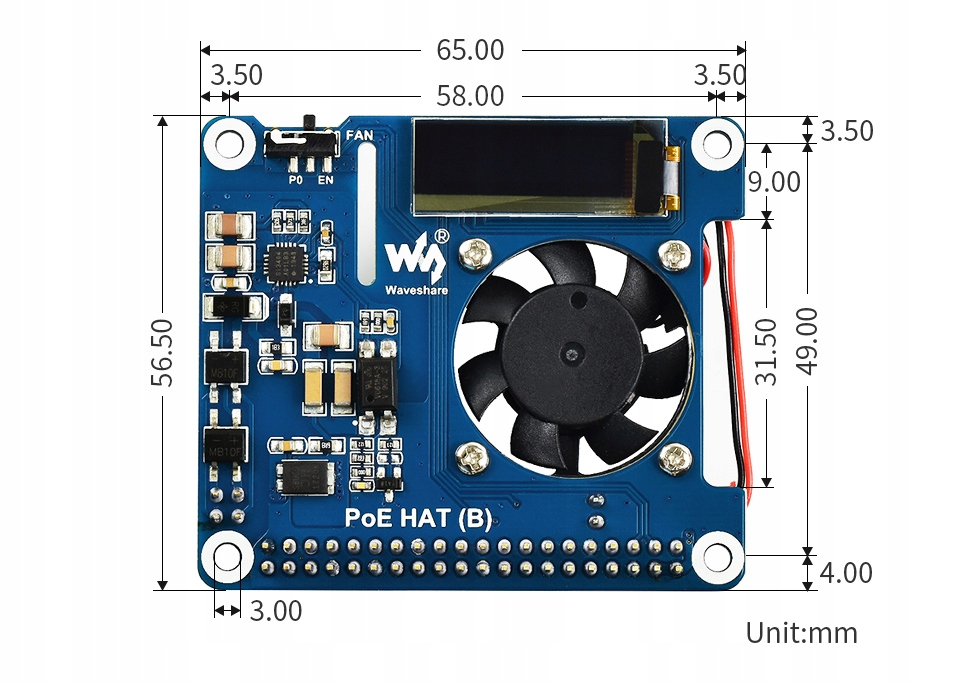

• Dimensions: 56.5 мм x 65 мм
• OLED-size: 0.91 inch
• OLED pixels: 128x32
• OLED driver: SSD1306
• OLED display color: White

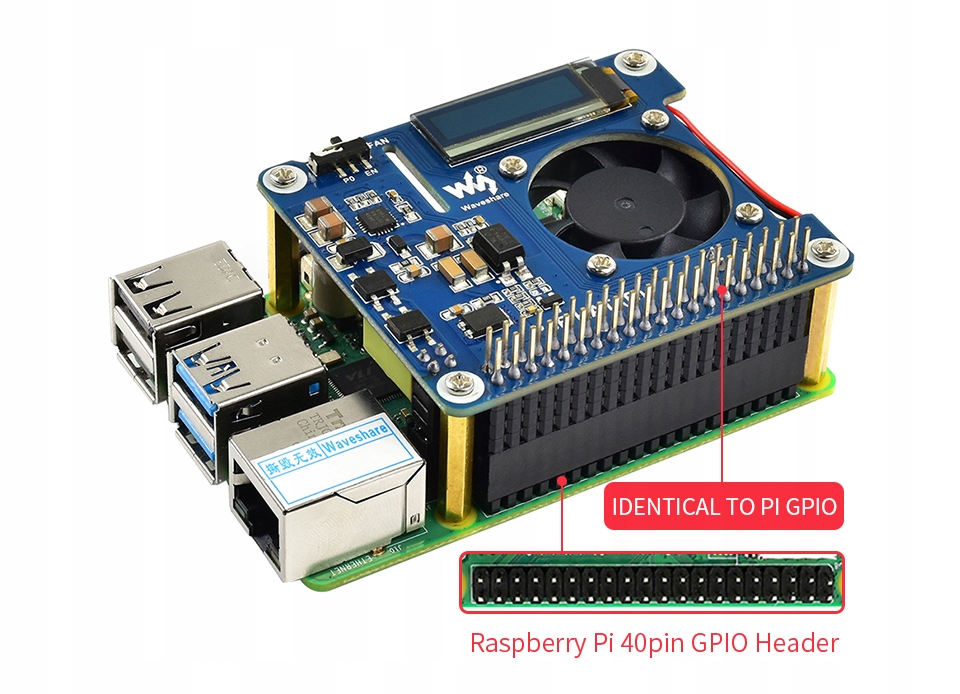

For Use With Raspberry Pi 3B /4B

Стандартный Raspberry Pi 40PIN GPIO, как и то, что это проходное подключение других модулей.

Power Over Ethernet

Обеспечивает как подключение к сети, как и источник питания Raspberry Pi с помощью одного кабеля

* требуется соответствующее оборудование для получения энергии в соответствии с 802.3 af

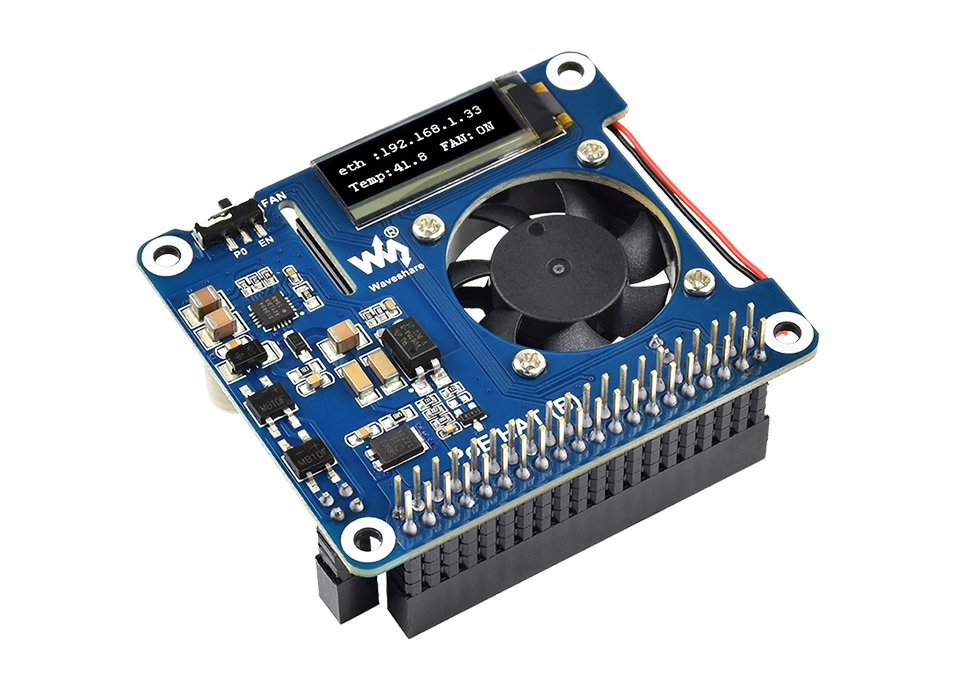

0.91" OLED Display

• 128 × 32 Пикселей, управляемый по шине I2C
• Отображает в режиме реального времени: температуру, IP-адрес, статус вентилятора

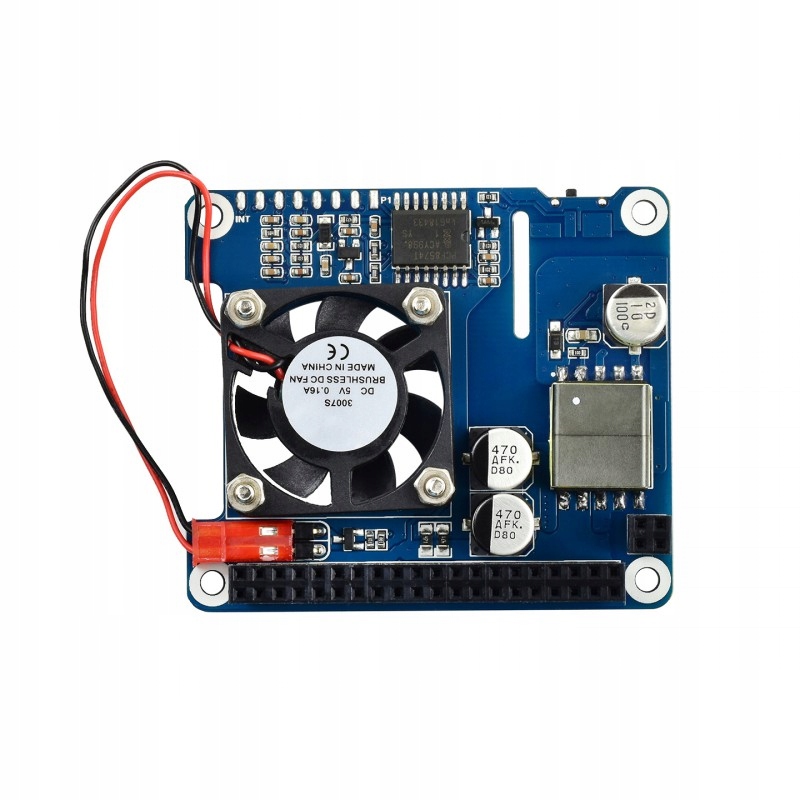

Cooling Fan

Автоматическое срабатывание при включении питания или управления программы, настраиваемые переключателем

Автоматически включает / выключает вентилятор в зависимости от температуры процессора Raspberry Pi

Onboard PCF8574 Чип

• Расширитель PCF8574 I/O для Шины I2C, обеспечивающий 8 контактов I/O, в том числе P0 для управления вентилятором
• и дополнительные контакты реле общего назначения поля пайки (P1-P7, INT)

В комплекте:

1. PoE HAT (B) x1
2. Противостояние pack x1

Модуль Raspberry Pi, видимая на фотографиях, не входит в состав продаваемого комплекта.
