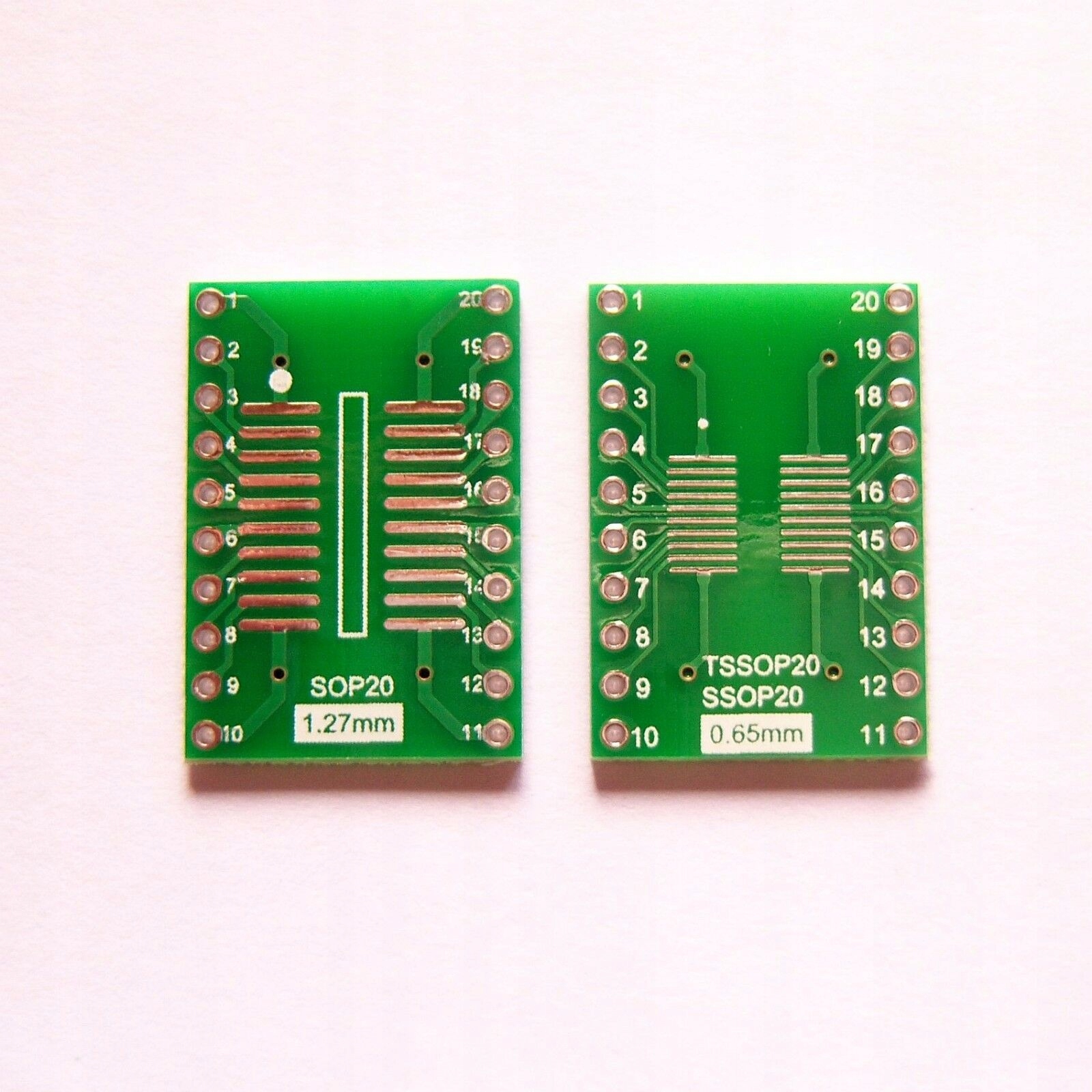

Печатная плата TSSOP20 / SOP20 на DIP20

Płytka drukowana TSSOP20/SOP20 na DIP20

Uniwersalna płytka drukowana pcb do obudów smd SOP20 na DIP lub TSSOP20 na DIP20. Wyprowadzenia sygnałów pod standardowe złącze DIP32 z rastrem 2,54mm. Wystarczy dolutować listwę kołkową typu GOLD-PIN i mamy gotowy adapter służący do zaprogramowania lub odczytu lub do wykorzystania w pracach prototypowych z płytkami stykowymi lub uniwersalnymi. (SIP: single inline package, DIP dual inline package). Płytka drukowaną można wykorzystać do układów w obudowach SMD o liczbie wyprowadzeń mniejszej niż 20pin (niewykorzystane wszystkie pola lutownicze) np. SOP/TSSOP16, SOP/TSSOP14, SO20, SOP20, SOIC20 itd.

dane techniczne:

• płytka drukowana adaptera przejściówki z TSSOP20 lub DIP20 lub z SOP20 lub DIP20
• strona "A": adapter SOP20pin raster 1,27mm=50mils na DIP20 raster 2,54mm szerokość 15,24mm
• strona "B": adapter TSSOP20pin raster 0,65mm na DIP20 raster 2,54mm szerokość 15,24mm
• wyprowadzenia na standardowe złącze DIP32
• połączenie pinów 1:1
• wyprowadzenia sygnałów pod listwę GOLD-PIN 2.54mm (standardowy)
• rozstaw otworów 2,54mm = 100mils

  --> pasuje do listw kołkowych GOLD-PIN

• płytka drukowana PCB dwustronna z metalizacją otworów
• soldermaska
• pocynowane pola kontaktowe
• wymiary: 17,78 x 25,40mm
