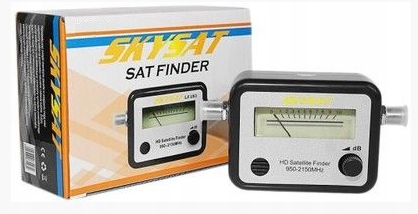

Miernik poziomu sygnału satelitarnego SAT Finder.

SAT Finder jest bardzo prostym i wygodnym w obsłudze urządzeniem do ustawiania optymalnego poziomu sygnału odbieranego przez antenę satelitarną. Miernik został wyposażony we wskaźnik wychyłowy poziomu sygnału ułatwiający dokładne i szybkie ustawienie pozycji anteny. Miernik wpina się pomiędzy tuner satelitarny a konwerter.

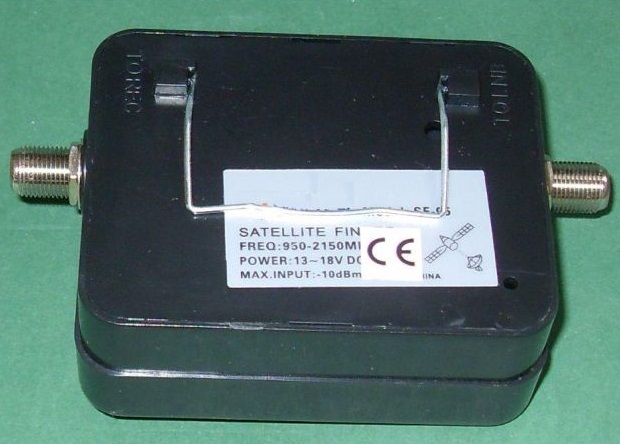

SPECYFIKACJA:

Zakres częstotliwości: 0.95 GHz ~ 2.15 GHz

Zysk (Gain): 11dB

Czułość (Sensitivity): 7

Zasilanie: DC 13-18V

Zakres operacji: Zysk LNB (LNB Gain) = 52~60dB

INSTRUKCJA:

1. podłączyć konwerter do gniazda ”TO LNB” wskaźnika za pomocą krótkiego odcinka przewodu koncentrycznego.

2. podłączyć tuner satelitarny do złącza ”TO REC” wskaźnika;

3. upewnić się, że miernik jest prawidłowo podłączony, oraz czy tunera sat.

jest podłączony do zasilania i uruchomiony, skala miernika powinna być podświetlona;

4. pokrętło czułości ustawić w pozycji skrajnie w prawo;

5. ustawiając czaszę w poziomie i pionie doprowadzić do pełnego wychylenia wskaźnika,

6. zmniejszyć czułość wskaźnika przekręcając pokrętło kilka stopni przeciwnie do ruchu wskazówek zegara;

7. powtarzać kroki 5 i 6 do momentu, kiedy wskazania przestaną rosnąć;

8. odłączyć tester i podłączyć konwerter bezpośrednio z tunerem;

UWAGA:

1. jeżeli używasz miernika do instalacji anten pasma C, nie możesz umieszczać miernika naprzeciwko anteny, aby uniknąć przesterowania wskaźnika.

2. jeżeli używasz konwertera o wysokim zysku (gain), wyższym od 60dB, użyj tłumika 5dB pomiędzy konwerterem a miernikiem lub wymień kabel między miernikiem a konwerterem na 6 metrowy odcinek RG-59U.

3. jeżeli wskaźnik odczytu skacze pomiędzy różnymi wartościami, oznacza to że jest zbyt duża czułość. Zaniż czułość za pomocą pokrętła na dole. W przeciwnym przypadku, ustaw pokrętło zgodnie z ruchem wskazówek zegara, aby podwyższyć czułość.
