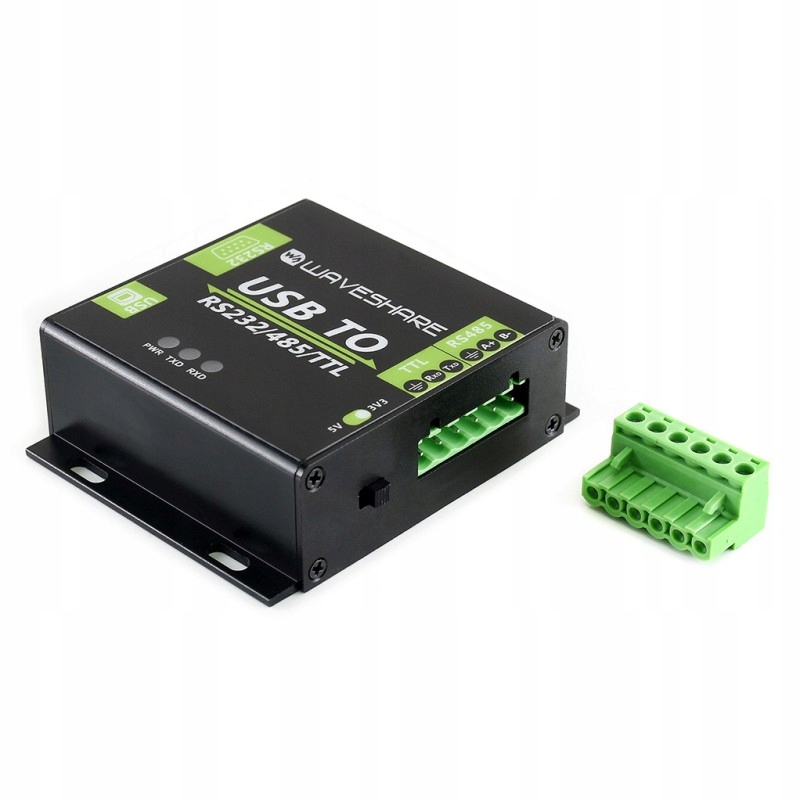

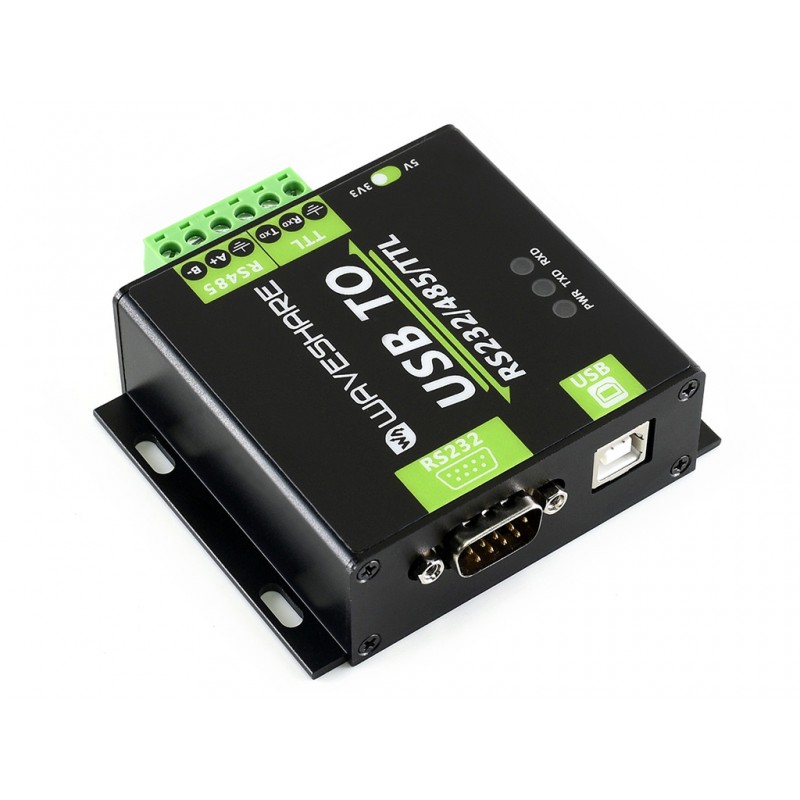

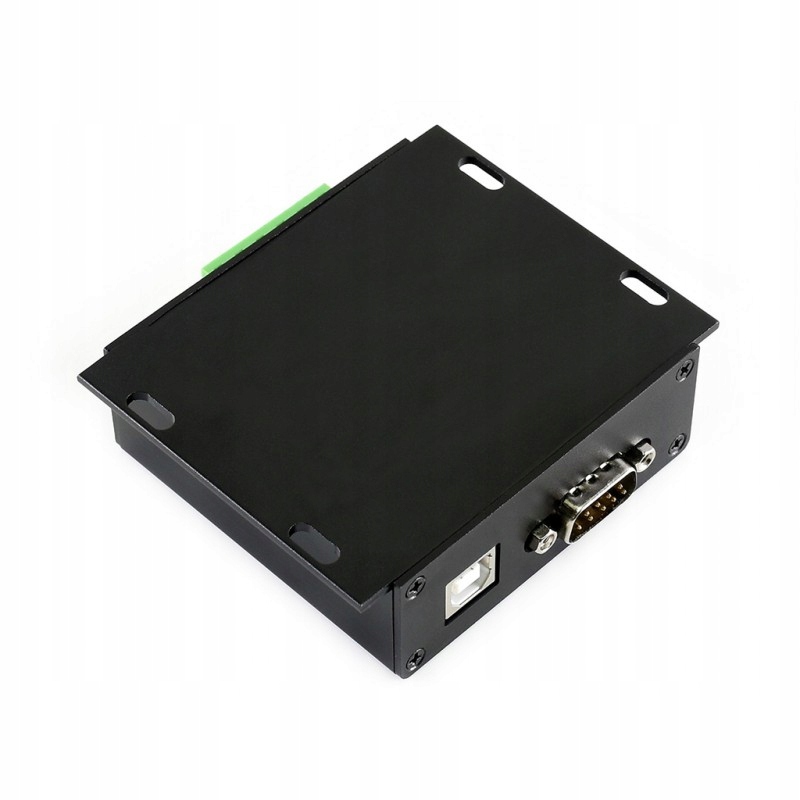

USB to RS232/485/TTL Interface Converter, Industrial Isolation

Konwerter interfejsu USB na RS232 / 485 / TTL z izolacją przemysłową produkcji Waveshare. To przemysłowy konwerter USB na RS232 / 485 / TTL z oryginalnym układem konwertera FT232RL FTDI. Posiada wbudowane obwody ochronne takie jak: izolacja zasilania, izolacja magnetyczna ADI, dioda TVS itp. Co więcej, USB TO RS232 / 485 / TTL jest wyposażony w obudowę ze stopu aluminium, dzięki czemu jest solidny i wytrzymały.

USB TO RS232 / 485 / TTL jest bardzo łatwy w użyciu, w pełni zautomatyzowany, bez opóźnień. Ze względu na szybką komunikację, stabilność, niezawodność i bezpieczeństwo jest idealnym wyborem do przemysłowych urządzeń sterujących i / lub aplikacji wymagających wysokich wymagań komunikacyjnych.

Dodatkowe informacje:

Wiki : www.waveshare.com/wiki/USB_TO_RS232/485/TTL

• Szybkość transmisji: 300-921600bps
• Główny port (Host): USB
• Porty urządzeń:  RS485/RS232/TTL

USB:

• Napięcie pracy: 5V
• Rodzaj złącza USB: USB-B
• Zabezpieczenie: 200mA self-recovery fuse, isolated output
• Maksymalna długość przewodu: ~5m

RS485:

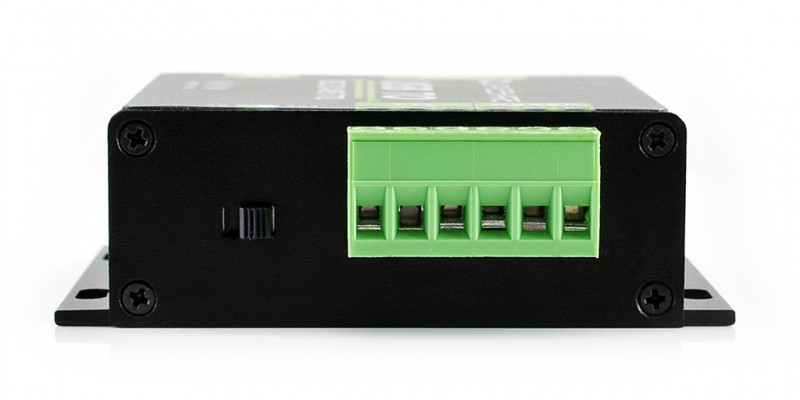

• Rodzaj złącza: screw terminal
• Piny / sygnały: A+, B-, GND
• Sterowanie kierunkiem transmisji: hardware automatic control
• Zabezpieczenia: 600W lightning-proof and surge-suppress, 15KV ESD protection (reserved 120R balancing resistor solder pads)
• Maksymalna długość przewodu: ~1200m
• Transmission mode: point-to-multipoints (up to 32 nodes, it is recommended to use repeaters for 16 nodes or more)

RS232:

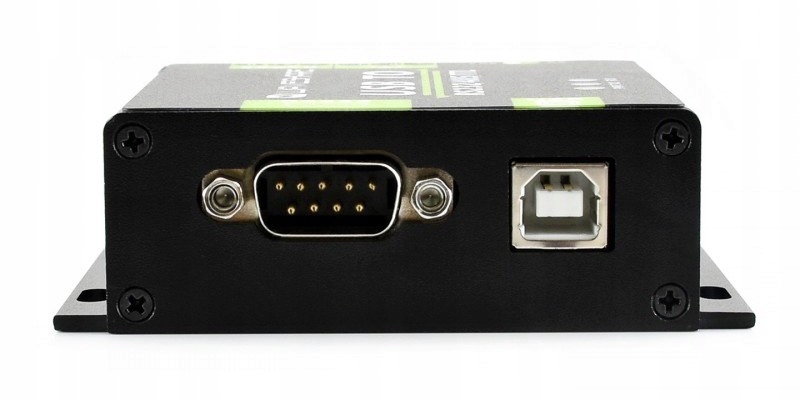

• Złącze: DR9 męskie
• Zabezpieczenie: TVS diode, surge protection, ESD protection
• Maksymalna długość przewodu: ~15m
• Transmission mode: point-to-point

TTL (UART):

• Napięcie pracy: 3.3V/5V
• Złącze: screw terminal
• Piny / sygnały: TXD, RXD, GND
• Zabezpieczenie: clamp protection diode, over-voltage/negative-voltage proof, shock resistance
• Transmission mode: point-to-point

LED indicators:

• PWR: czerwony wskaźnik zasilania, zapala się, gdy występują operacje USB
• TXD: zielony wskaźnik TX, świeci, gdy port USB wysyła dane
• RXD: niebieski wskaźnik RX, zapala się, gdy porty urządzenia odsyłają dane

Operating environment:

• Temperatura pracy: -15℃ ~ 70℃
• Wilgotność: 5%RH ~ 95%RH

Operating system: Windows 10 / 8.1 / 8 / 7 / XP
