multiPad PANEL STERUJĄCY Przełącznika silnika krok

Oferuję Uniwersalny Panel Sterujący: dla krótkofalowców i nie tylko...

--

Urządzenie multiPad powstało z myślą o następujących zastosowaniach:

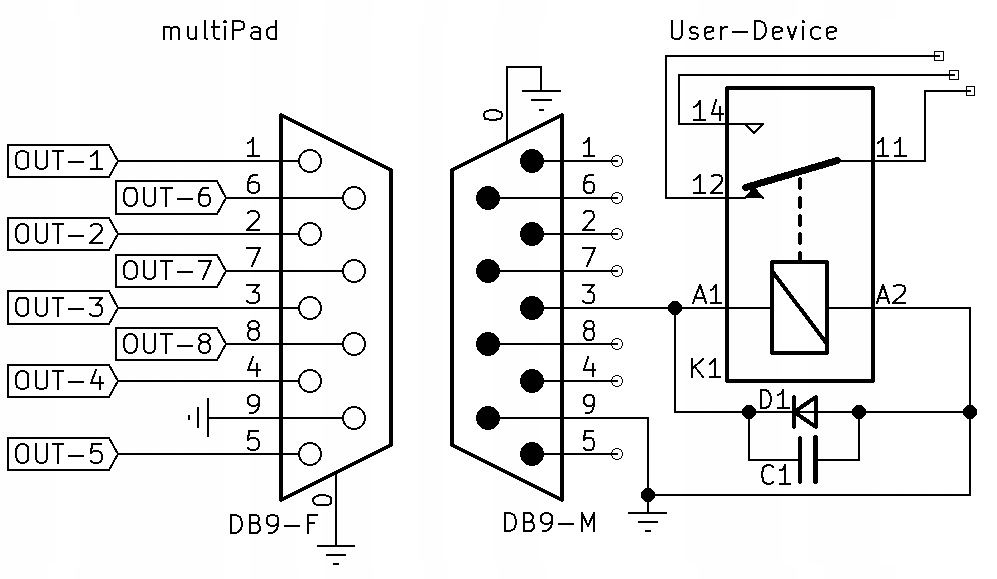

• Sterownik (Panel sterujący na biurko) przełącznika antenowego do max. 8 Anten.
• Sterownik kilku niezależnych przełączników antenowych lub/i radiostacji (np. 7+1, 6+2, 5+3, 4+4, 2+2+4, 2+2+2+2... itp. (można stworzyć do 8 grup przyciskó/wyjść niezależnych), (w danej grupie wciśnięcie danego przycisku powoduje załączenie skojarzonego wyjścia (i diody LED pod tym przyciskiem) oraz wyłączenie innego wyjścia z danej grupy).

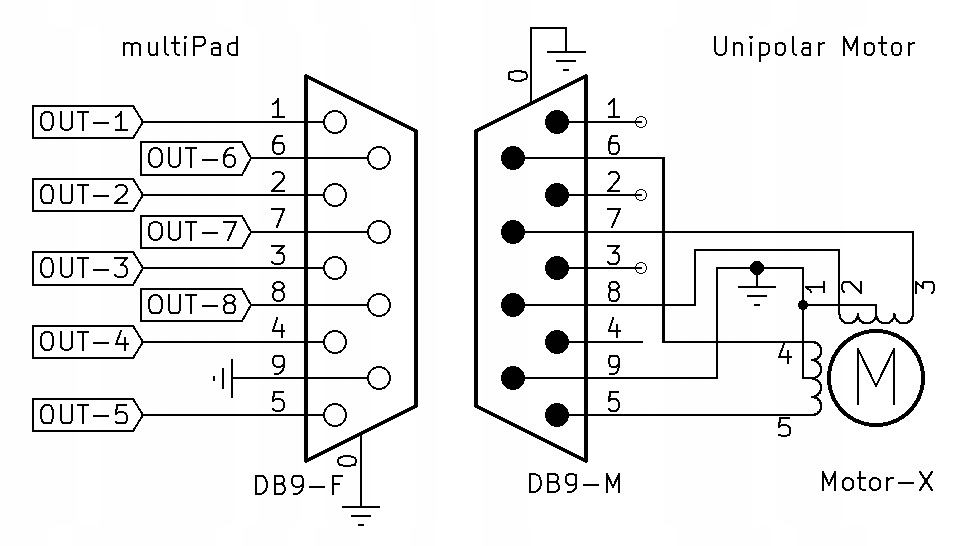

• Sterownik 2 silników krokowych unipolarnych (kroki pojedyncze, wielokrotne, praca ciągła).

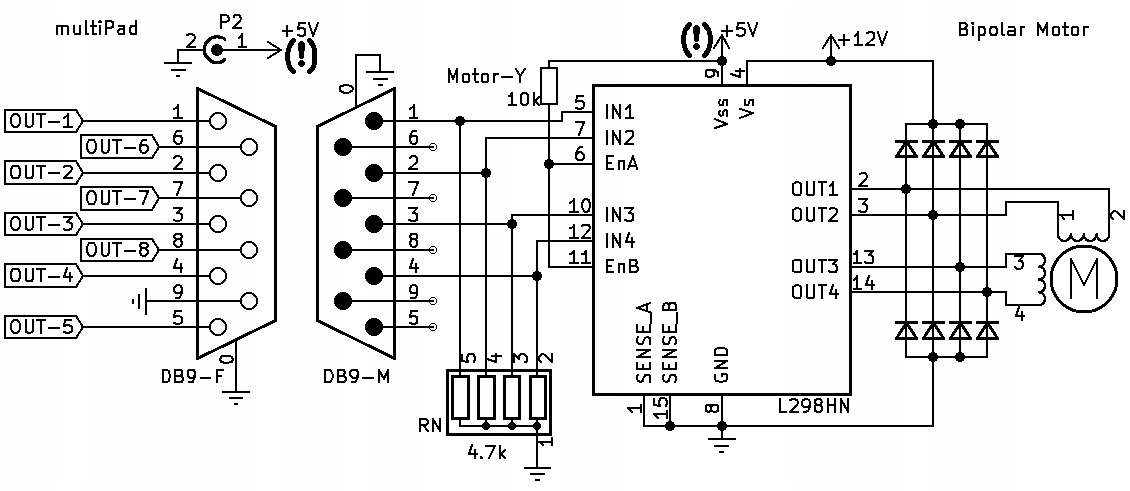

• Sterownik 2 silników krok. bipolarnych (z dodatkową zewn. mostkiem typu "H").
• Sterownik 1 silnika krok. (jak wyżej) i np. przełacznika antenowego do max 4 Anten.
• Sterownik anteny magnetycznej lub zdalnej skrzynki antenowej (można sterować silnikami krokowymi obracającymi precyzyjnie kondensatorem zmiennym, wariometrem).
• Sterownik "czegokolwiek" co wymaga wysterowania do max 0.5A (na jedno wyjście) prądem stałym z zakresu od 5 do 28V (źródło napięcia sterującego wybierasz sam).

--

Urządzenie ma zaprogramowane 10 "szybkich konfiguracji" dzięki czemu jego funkcję można wybrać przytrzymując odpowiedni klawisz w trakcie włączania. Konfiguracja własnej funkcjonalności (w tym rozpoznanie konfiguracji uzwojeń, kierunku obrotów, prędkości, itp. silnika krokowego) zajmuje od kilkunastu do kilkudzisisęciu sekund.

Opis funkcjonalności przycisków wsuwamy w szczelinę (z okienkami) znajdującymi się nad przyciskami.

--

Parametry:

• Wymiary (bez podstawy): 110 x 87 x 20.
• Źródło zasilania dla części mikroprocesorowej: 11V - 15V,
• Źródło zasilania dla układu wyjść sterujących: 5V-18V lub 18V- 28V (możliwe inne zakresy na specjalne zamówiennie).

--

Trochę szczegółów:

• Osiem wyjść sterujących "mocy" o wydajności do 0.5A każde.
• Sumaryczna obciążalność (chwilowa) wszystkich wyjść: 1.8A.
• Zastosowano bezpieczniki "wielorazowego użytku" (polimerowe).
• Zabezpieczenia przed odwrotnym podłączniem źródeł zasilania.
• Wyjścia optoizolowane od procesora.
• Wszystkie układy scalone w podstawkach, montaż tradycyjny/przewlekany.
• Podstawka pod panel z regulacją (pokazana w innym ogłoszeniu).
• Klawiatura zbudowana w oparciu o przyciski dyskretne (nie jest to klawiatura "foliowa", tylko osłonięta ozdobną folią). Żywotność wg producenta to 300.000 cykli.
• Urządzenie w dedykowanej obudowie z aluminium, malowanej proszkowo.
• Gniazda zasilania : 2x "jack-i 5.5/2.1mm".

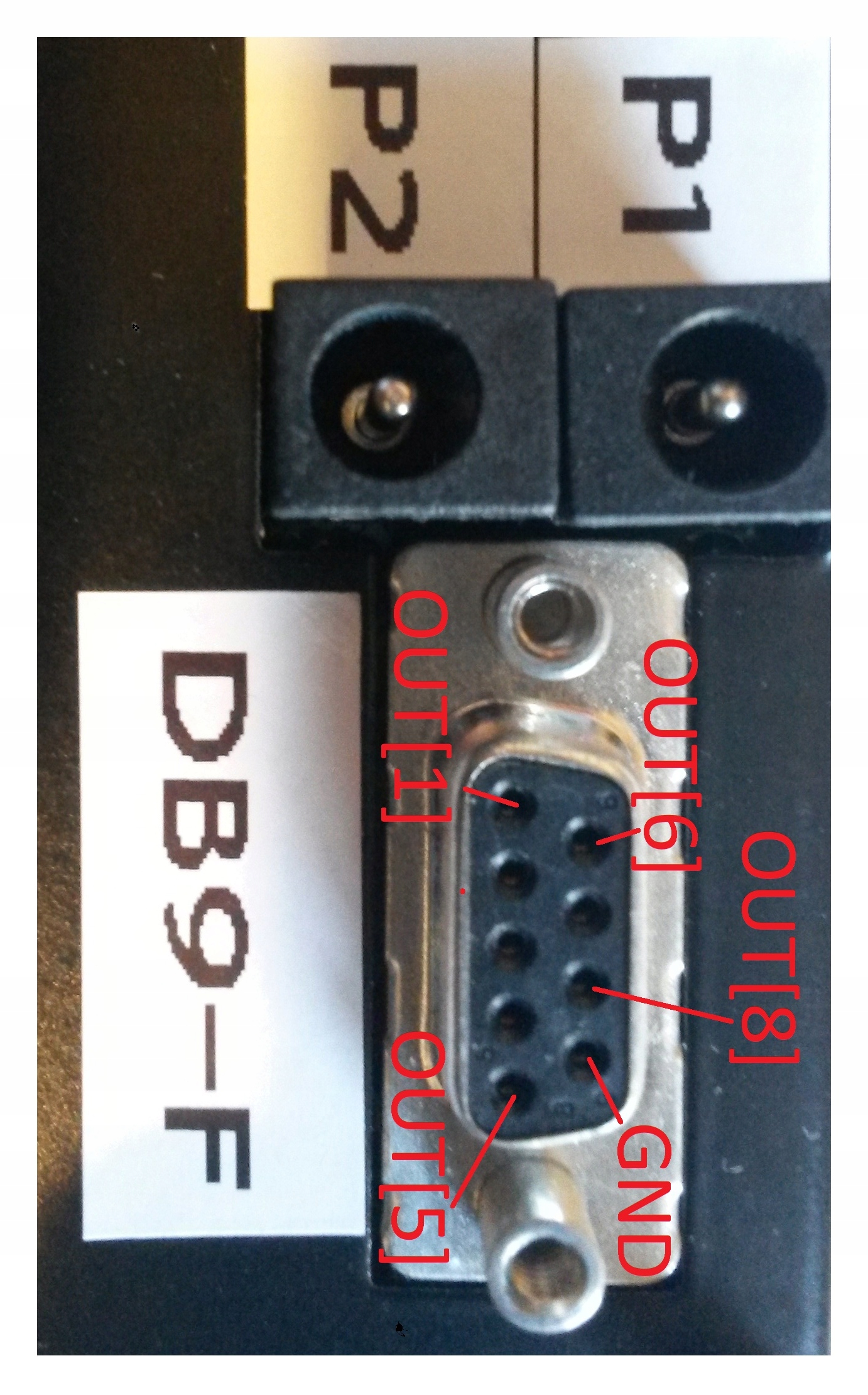

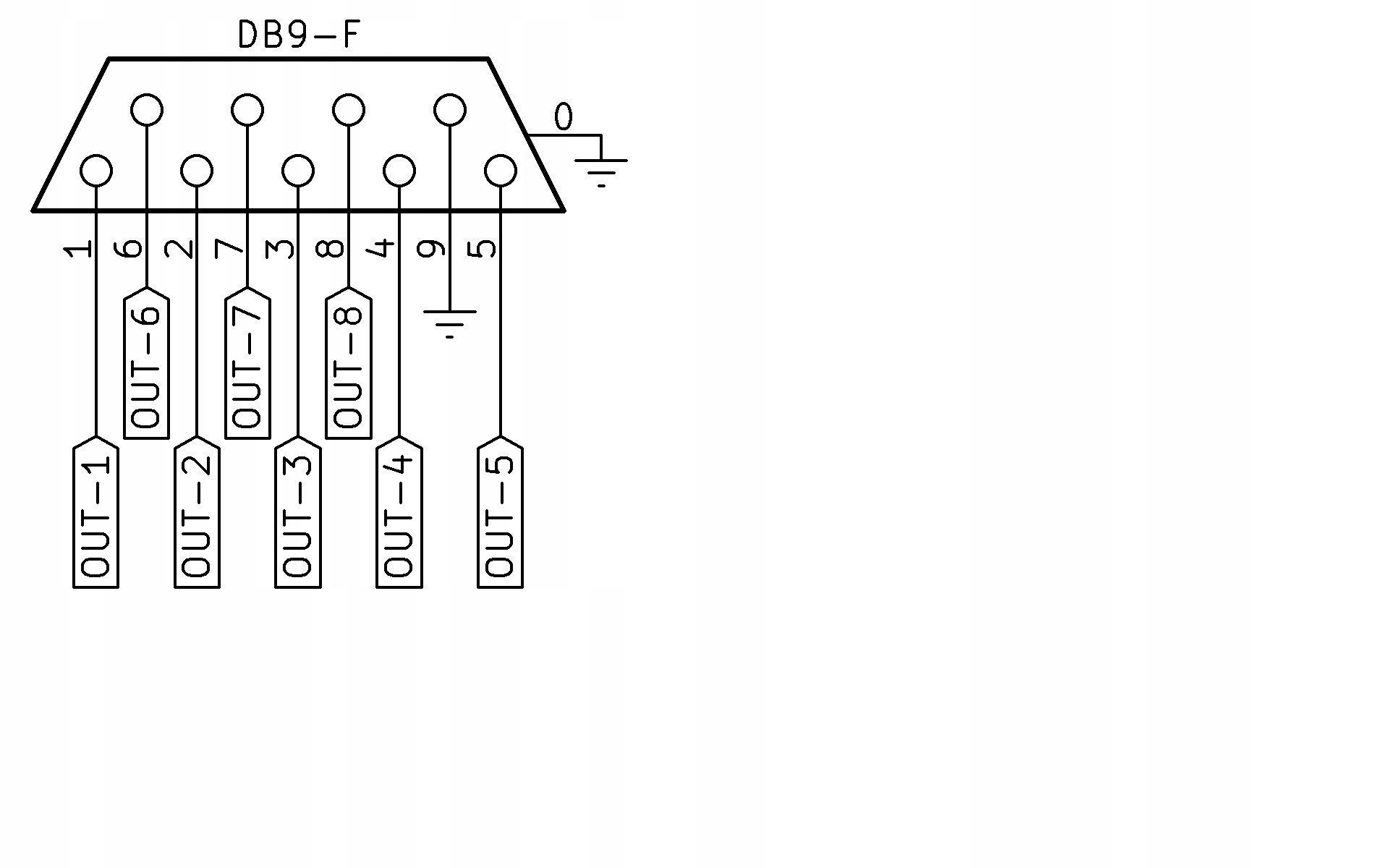

• Gniazdo 8x wyjść ster.: DB9-F, 9-pinowe-żeńskie (odpowiednik RS-232).

--

Zestaw zawiera:

• Panel multiPad.

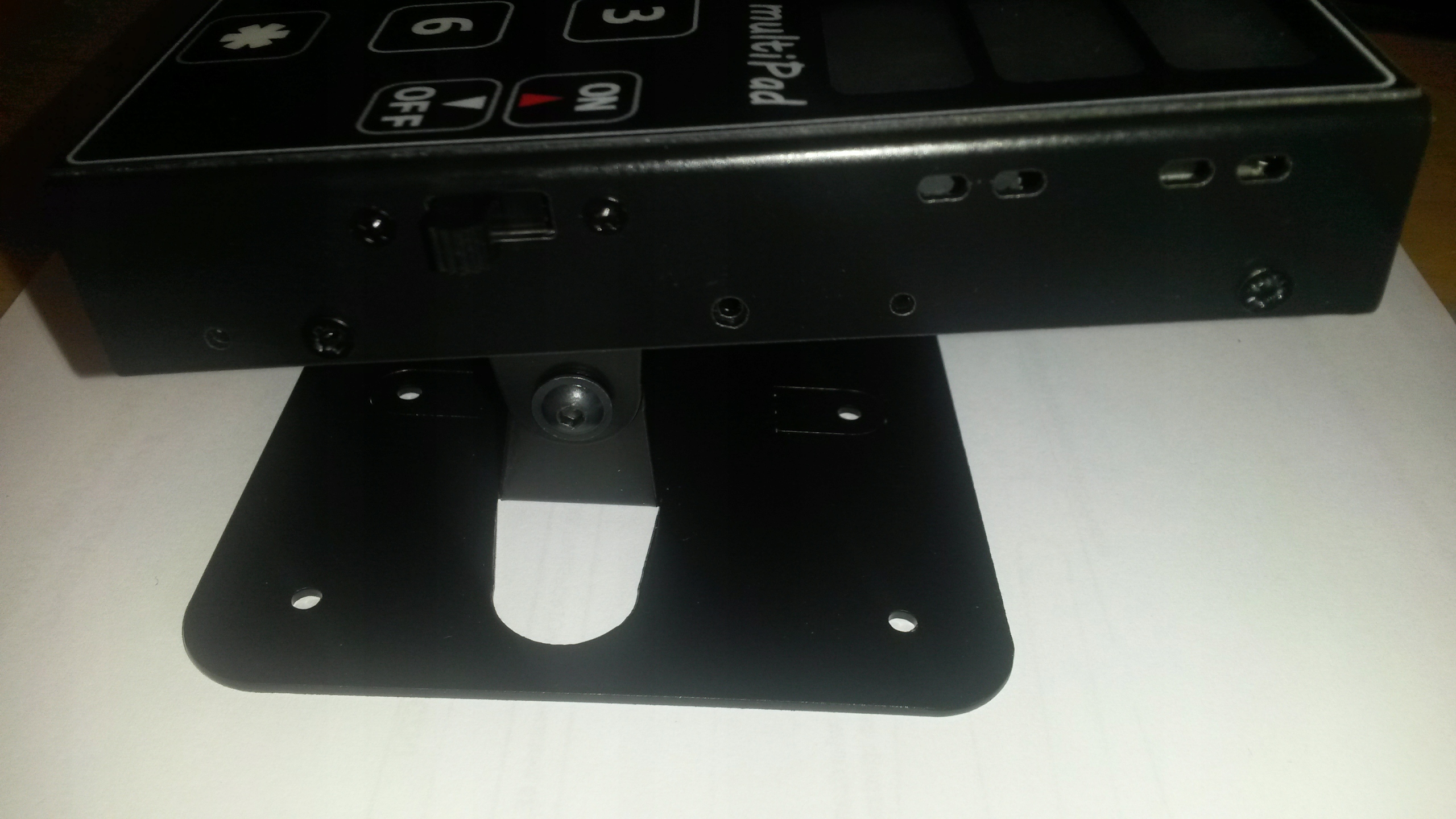

• Podstawa z zawiasem regulowanym (połączona z panelem).
• Kabel z wtykiem zasilajacym typu 5.5mm x 2.1mm (do zasilania układu mikroprocesora).
• Kabel z wtykiem zasilajacym typu 5.5mm x 2.1mm (do zasilania obwodów wyjść na złączu DB9-F).

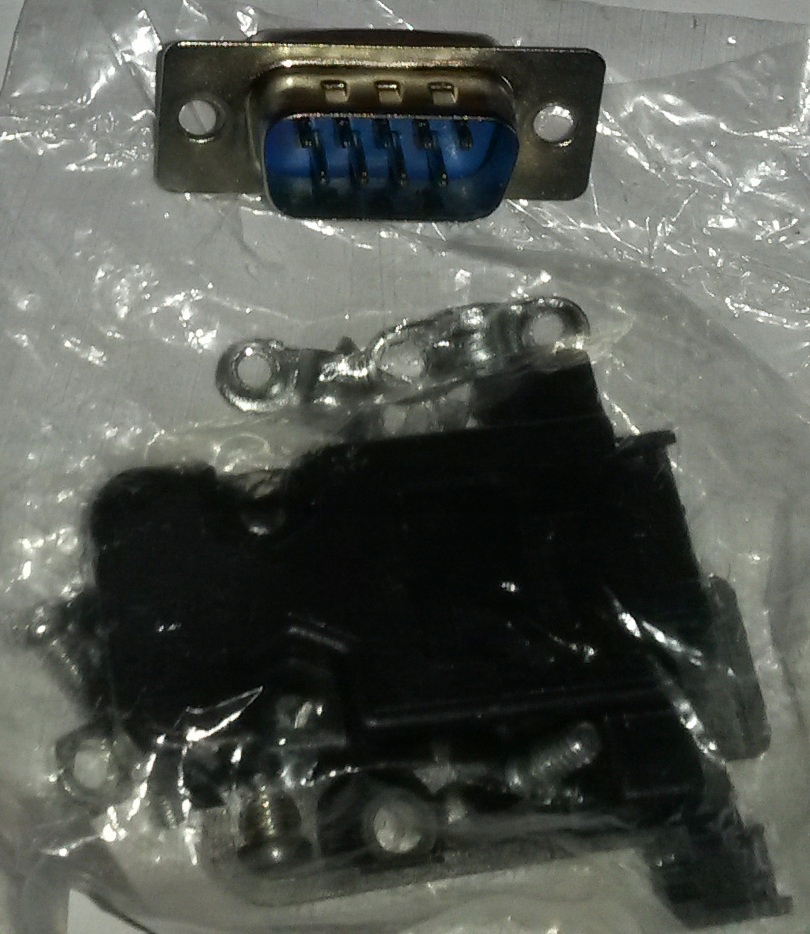

• Uniwersalne złącze DB9-M wraz z obudową (złącze służy do podłączenia urządzeń klienta).
• Cztery stopki gumowe (samoprzylepne).
• Instrukcja z gwarancją (1 rok) w formie elektronicznej (dokument pdf).

Wymagany zakresy pracy wyjść np. 5V-18V (domyślny) lub 18V-28V należy zgłosić w trakcie zamówienia.

Zainteresowanym osobom wyślę instrukcję obsługi.

--

UWAGA: dostępne są również zestawy naprawcze LCD dla IC-756, IC-780 / IC-781, IC-775DSP, TS-850, FT-920, FT-1000MP, ORION 565.

pozdrawiam,

Andrzej SP2AND
