TPS61024

AKTYWNY

Wyjście 3,0 V, przełącznik 1,5 A, 96% sprawny konwerter Boost z trybem LDO Down-Mode, QFN-10

• 96% wydajny synchroniczny konwerter doładowania
• Napięcie wyjściowe pozostaje regulowane, gdy

  napięcie wejściowe przekracza nominalne napięcie wyjściowe

• Prąd spoczynkowy urządzenia: 25 µA (typowy)
• Zakres napięcia wejściowego: 0,9 V do 6,5 V
• Opcje stałego i regulowanego napięcia wyjściowego

  do 5,5 V

• Tryb oszczędzania energii dla lepszej wydajności przy

  niskiej mocy wyjściowej

• Komparator niskiego poziomu baterii
• Konwerter o niskim poziomie EMI (zintegrowany

  przełącznik przeciwdzwonkowy )

• Odłączanie obciążenia podczas wyłączania
• Ochrona przed przegrzaniem

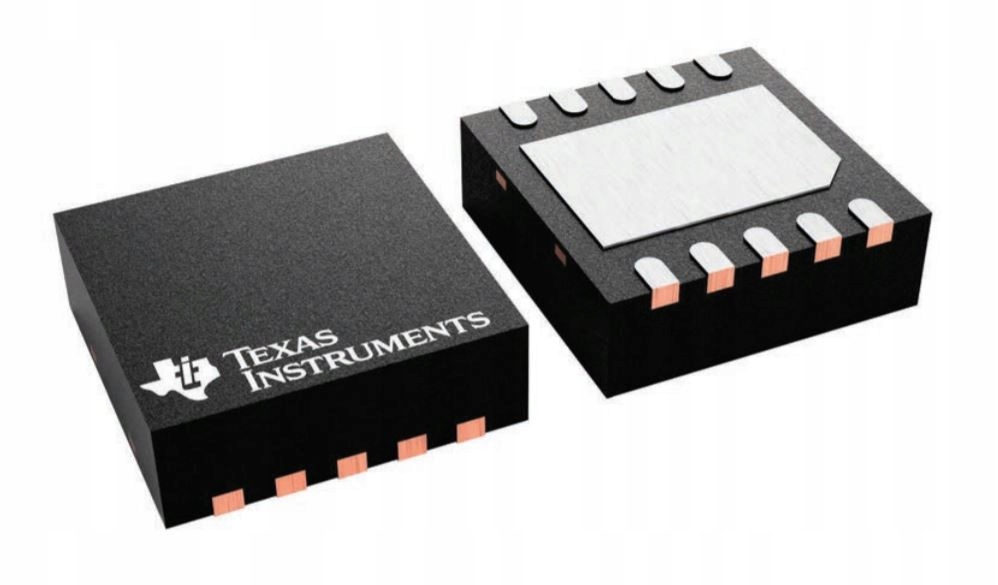

• Mały pakiet 3 mm × 3 mm VSON-10

Rodzina urządzeń TPS6102x zapewnia rozwiązanie zasilania dla produktów zasilanych jednoogniwową, dwu- lub trzyogniwową baterią alkaliczną, NiCd lub NiMH lub jednoogniwową baterią litowo-jonową lub litowo-polimerową. Prądy wyjściowe mogą sięgać nawet 200 mA przy użyciu jednoogniwowej baterii alkalicznej i rozładowywać ją do 0,9 V. Urządzenie może być również wykorzystywane do generowania 5 V przy 500 mA z szyny 3,3 V lub Li-Ion bateria. Przetwornica doładowania jest oparta na regulatorze z modulacją szerokości impulsu (PWM) o stałej częstotliwości, wykorzystującym prostownik synchroniczny w celu uzyskania maksymalnej wydajności. Przy niskich prądach obciążenia konwerter przechodzi w tryb oszczędzania energii, aby utrzymać wysoką sprawność w szerokim zakresie prądu obciążenia. Tryb oszczędzania energii można wyłączyć, zmuszając konwerter do pracy ze stałą częstotliwością przełączania.

Urządzenia TPS6102x utrzymują napięcie wyjściowe regulowane nawet wtedy, gdy napięcie wejściowe przekracza nominalne napięcie wyjściowe. Napięcie wyjściowe może być programowane przez zewnętrzny dzielnik rezystorowy lub jest ustalane wewnętrznie na chipie. Konwerter można wyłączyć, aby zminimalizować zużycie baterii. Podczas wyłączania obciążenie jest całkowicie odłączone od akumulatora. Zaimplementowano tryb niskiego EMI, aby zredukować dzwonienie i, w efekcie, niższą wypromieniowaną energię elektromagnetyczną, gdy konwerter przechodzi w tryb przewodzenia nieciągłego. Urządzenie jest zapakowane w 10-pinową obudowę VSON PowerPAD o wymiarach 3 mm x 3 mm (DRC).
