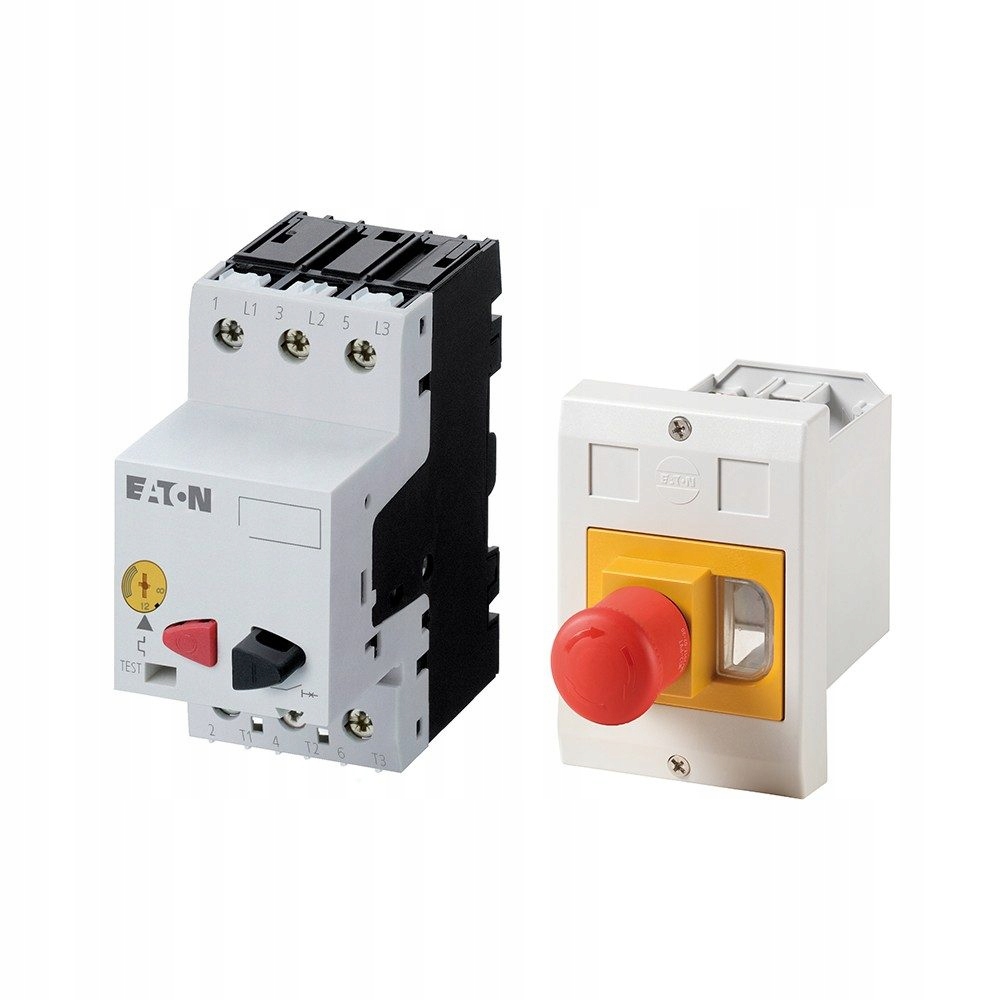

Wyłączniki silnikowe PKZ serii Moeller firmy Eaton łączą w jednym urządzeniu ochronę przed zwarciem i przeciążeniem. Dostępne są dwie wersje, obejmujące cały zakres prądów od 0,1 A do 63 A, a to wszystko tylko z 18 różnymi typami, co pozwala zaoszczędzić miejsce do magazynowania i upraszcza planowanie projektu. Wyłączniki silnikowe są w pełni kompatybilne ze sprawdzoną serią styczników DIL firmy Eaton i dlatego idealnie nadają się do stosowania w rozrusznikach silnikowych. Wszystkie akcesoria, w tym zintegrowane styki pomocnicze, wskaźniki zadziałania, wyzwalacze napięciowe i obrotowe rączki drzwiowe, mogą być stosowane zarówno w PKZM0, jak i PKZM4.

PKZM0-0,16-T Wyłącznik do transformatorów 3P 0,16A

• Stopień ochrony (IP): IP20
• ilość w opakowaniu zbiorczym: 1 szt
• ilość w opakowaniu zbiorczym: 1
• kod celny: 85362010
• kraj pochodzenia: DE
• Liczba styków pomocniczych zwiernych: 0
• Liczba styków pomocniczych rozwiernych: 0
• Znamionowy prąd ciągły Iu [A]: 0.16 A
• Liczba biegunów: 3
• Zakres nastawy wyzwalacza przeciążeniowego [A]: 0.1 A
• Liczba styków pomocniczych przełącznych: 0
• Zakres nastawczy wyzwalacza zwarciowego zwłocznego [A]: 0 A
• Zakres nastawy wyzwalacza zwarciowego [A]: 2.4 A
• Ze wskaźnikiem wyłączenia: Tak
• Do montażu na szynie TH: Tak
• Zintegrowane zabezpieczenie przed zwarciem doziemnym: Nie
• Opcjonalny napęd silnikowy: Nie
• Z wyzwalaczem podnapięciowym: Nie
• Zakres napięcia znamionowego [V]: 690 V
• Opcjonalny montaż na szynie DIN TH: Tak
• W komplecie z zabezpieczeniem: Tak
• Umiejscowienie przyłączy obwodów głównych: Inne
• Wbudowany napęd silnikowy: Nie
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Rodzaj elementu wykonawczego: Pokrętło
• Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz [kA]: 150 kA
• Budowa urządzenia: Urządzenie mocowane na stałe
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 172953
• EAN: 4015080889076

Główne cechy

• Ręcznie sterowany wyłącznik silnikowy zgodny z normami IEC/EN 60947-4-1, VDE 0660 Część 102
• Rączka obrotowa ze wskaźnikiem pozycji ZAŁ/WYŁ. wyłącznika
• W przypadku zastosowania z odpowiednimi akcesoriami wyłącznik może zostać przekształcony w wyłącznik główny lub wyłącznik zatrzymania awaryjnego zgodnie z normą EN 60204 i/lub VDE 0113
• Charakterystyki izolacji zgodnie z IEC/EN 60947-3
• Certyfikaty UL/CSA (w tym typy E i F) na rynek północnoamerykański
• Wszystkie zakresy nastaw są odporne na zwarcia do 50 kA (400 V)
• Specjalne obudowy o stopniu ochrony IP40, IP55 i IP65 zapewniają wysoki poziom ochrony przed bezpośrednim kontaktem z wodą i cząstkami stałymi; występują obudowy do montażu natynkowego i podtynkowego.
• W połączeniu z obudowami do montażu natynkowego i podtynkowego możliwe są również aplikacje wyłącznika głównego i wyłącznika zatrzymania awaryjnego

Sprawdzone i niezawodne: PKZM0

Wyłączniki silnikowe PKZM0 mogą zabezpieczać silniki od 0,16 A do 32 A oraz mają wytrzymałość zwarciową 150 kA do 12 A i 50 kA do 32 A.

Proste i uniwersalne: PKZM4

PKZM4 obejmuje zakres prądowy od 16 A do 63 A i ma zdolność łączeniową 50 kA. Pozwala to nie tylko na bezpieczne i proste planowanie projektu, ale również eliminuje konieczność stosowania ogranicznika prądu.

Idealne do uruchamiania poprzez naciśnięcie lub uderzenie.

Wyłączniki silnikowe PKZM01 dla silników do 25 A są idealnym rozwiązaniem dla małych maszyn i innych urządzeń, w których preferowanym sposobem działania jest uruchamianie poprzez naciśnięcie lub uderzenie. Dodatkowo dostępne są do nich również specjalne obudowy IP65 i IP40 z przyciskiem zatrzymania awaryjnego.

Компания Eaton представила новую серию автоматических выключателей PKZ и контакторов DIL с расширение-EA. Он заменяет текущую серию в диапазоне 170 позиций.

1.     Wyzwalacz wzrostowy

A-PKZ0(230V50HZ)  230 V 50 Hz

A-PKZ0(24V50HZ)  24 V 50 Hz

1.    Wyzwalacz zanikowy

U-PKZ0(230V50HZ)  230 V 50 Hz

U-PKZ0(24V50HZ)  24 V 50 Hz

2.    Styki pomocnicze montowane z przodu

NHI-E-11-PKZ0  1 Z 1 R

NHI-E-10-PKZ0  1 Z

3.    Wskaźnik wyzwolenia

AGM2-10-PKZ0  2 x 1 Z

AGM2-01-PKZ0  2 x 1 R

4.    Styki pomocnicze boczne

NHI11-PKZ0  1 Z 1 R

NHI12-PKZ0  1 Z 2 R

NHI21-PKZ0  2 Z 1 R

Blok styków pomocniczych

Występują w dwóch wykonaniach jako bloki styków normalnych NHI oraz styków wyprzedzających VHI. Wersja NHI przeznaczona jest do montażu bocznego z prawej strony aparatu, natomiast wykonanie NHI-E przeznaczone jest do nabudowania na wyłącznik silnikowy. Blok styków VHI występuje tylko w wersji do nabudowania.

Obudowy izolacyjne

Obudowy izolacyjne o stopniu ochrony IP40 do IP65 umożliwiające zabudowę wyłącznika silnikowego PKZM01 wraz z akcesoriami (zależnie od wykonania). Występują w wykonaniu do nabudowania CI-PKZ01-... oraz do wbudowania E-PKZ0-...

Obudowy natynkowe

Wyłącznik w obudowie można łączyć z: A-PKZ0/U-PKZ0 + NHI-E-..-PKZ0 lub NHI..-PKZ0 + NHI-E..-PKZ0 (nie dotyczy CI-PKZ01-PVT)

CI-PKZ01  Obudowa izolacyjna, IP40

CI-PKZ01-G Obudowa z membraną przyciskową, IP65

CI-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP65

CI-PKZ01-PVS Obudowa z grzybkowym przyciskiem bezpieczeństwa, odryglowanie kluczykiem, IP65

CI-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65

CI-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65

Obudowy podtynkowe

E-PKZ01 Obudowa izolacyjna, IP40

E-PKZ01-G Obudowa z membraną przyciskową, IP55

E-PKZ01-PVT Obudowa z grzybkiem bezpieczeństwa, IP55

E-PKZ01-PVS Obudowa z grzybkiem bezpieczeństwa, odryglowanie kluczykiem, IP55

E-PKZ01-SVB Obudowa z możliwością blokowania w pozycji 0, możliwość założenia do 3 kłódek, IP65

E-PKZ01-SVB-V Obudowa z możłiwościa blokowania w pozycji 0, możliwość założenia do 3 kłódek. Do stosowanie z VHI...-PKZ01, IP65

.

.
