ОПИСАНИЕ

Zestaw do bram dwuskrzydłowych FAAC 414 ALFA Short

FAAC 414 napęd elektromechaniczny do bramy dwuskrzydłowej o długości każdego ze skrzydeł 1,8m . Siłowniki są dedykowane do montażu na wąskich słupkach. Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC 414 Alfa Short – 2szt
• Centrala sterująca E045S i obudowa do centrali
• Moduł radiowy 868MHz
• 3 piloty XT4 868MHz
• Fotokomórki XP20 B D o zasięgu 20m
• Karta gwarancyjna FAAC Polska
• Instrukcja montażowa napędu 414 w języku polskim
• Instrukcja programowania centrali
• nieodpłatna pomoc techniczna

СПЕЦИФИКАЦИЯ FAAC:

2 X ПРИВОД 414

• Электропитание 230В, 50 (60) Гц
• Электропитание мотора 230В
• Потребляемая мощность 280W
• Потребляемый ток 1,2 а
• Обороты двигателя 1400обр./мин
• Скорость выдвижения штока 1,5 см / сек
• Максимальная тяга 3500n
• Термозащита 140°C
• Диапазон температура -20 / 55°C
• Степень защиты IP44

Привод FAAC 414 ALFA Short идеально подходит для использования двухстворчатых ворот на заднем дворе для крыла длиной 1,8 м. Оснащен трубчатыми приводами – самоблокирующимися и поэтому он не требует использования дополнительных замков.

Панель управления E045 с корпусом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение источник питания: 230vac ±15% 50/60 Гц
• Потребляемая мощность: 4W в режиме ожидания
• Максимальная потребляемая мощность: 800W
• Макс. нагрузка на аксессуары: 500mA 24VDC-500mA BUS 2-easy
• Макс. блок питания: FAAC замок (12vac-24VDC)
• Диапазон рабочих температур: -20°C до 55°C
• Предохранители: F1 (2,5 А)
• Входы: открытие / частичное открытие / остановка / автобус 2-easy/источник питания
• Выходы: сигнальная лампа / двигатель / аксессуары 24 В постоянного тока/ Сигнал состояния ворот 24вдк / электропитание замка 12вак соленоида
• Быстроразъемное соединение: XF 433/868 модуль для OMNIDEC, USB
• Программирование: светодиодный дисплей и кнопки
• Индикация состояния: дисплей и светодиодный

Панель управления E045 может поддерживать один или два двигателя

Радиомодуль XF868MHz

• Приемник со встроенной антенной
• Частота 868Mhz
• Напряжение питания: получение от панели управления через разъем 24VDC
• Память 250 илотов (всего 1 и 2 канала)
• Подключение: быстрое соединение

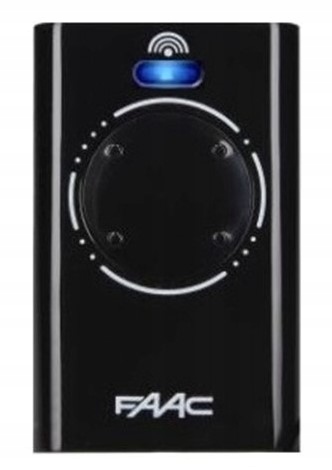

PILOT XT4 868MHZ

Pilot pracuje na częstotliwości 868MHz w wersji LR ( Long range) o zwiększonym zasięgu działania. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota. Pozwala to na szybkie i proste rozbudowanie systemu o nowych użytkowników

ФОТОЭЛЕМЕНТЫ XP20 BD С ДИАПАЗОНОМ 20 М

Для поверхностного монтажа или на колонне. Фотоэлемент направленная с самоосадкой.

• рабочий диапазон: 20 м
• угол регулировки: ±7° (20 м) ±13.5° (5м)
• размеры: 41x130x42 мм
• Время обнаружения препятствий: 20 мс
• потребление ток: Rx (10mA) Tx (10mA)
• степень защиты: IP54
• питание от шины (2easy) два провода 24V без полярности

2 X ПУСКОВОЙ КОНДЕНСАТОР

Поддерживает запуск привода

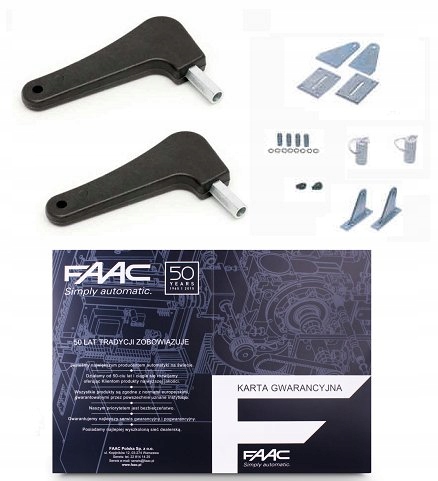

МОНТАЖНОЕ ОБОРУДОВАНИЕ

Другие элементы привода:

• Ключ аварийного открытия (при отсутствии питания)
• Комплект крепежных элементов
• карта гарантия
• Инструкция по монтажу на польском языке
