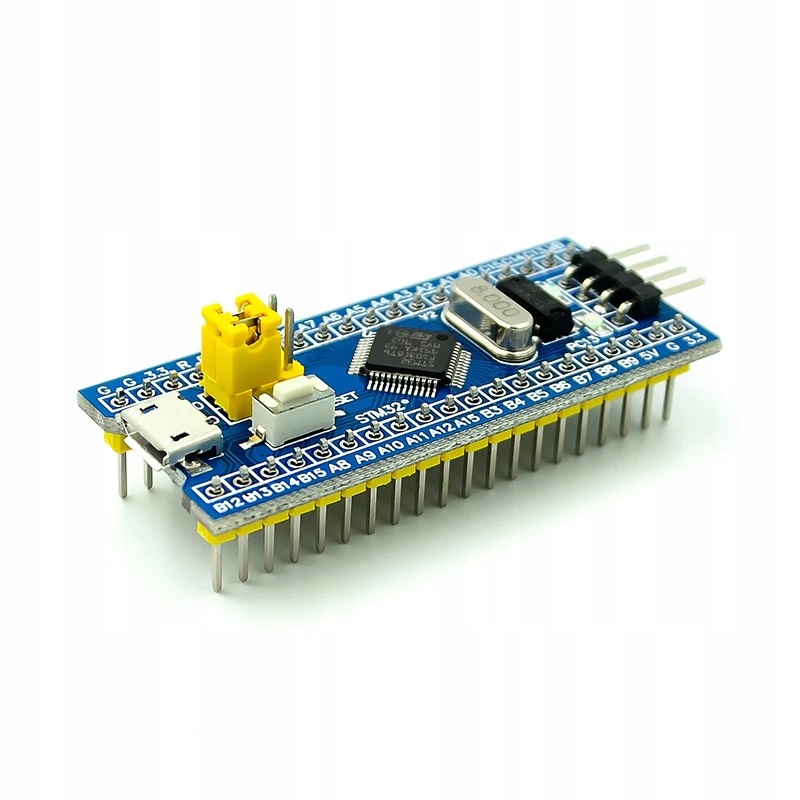

Moduł kontroler  STM32F103C8T6

• KLON układu STM32F103C8T6 : CPUTAPID 0x2ba01477
• Model: STM32F103C8T6.
• Rdzeń: procesor ARM 32 Cortex-M3 32bit 72MHz
• Złącze SWD.
• Częstotliwość pracy 72 MHz.
• Pamięć flash 64 KB, SRAM 20 KB.
• Napięcie we / wy 2,0-3,6 V
• Reset(POR / PDR).
• Kryształ 8 MHz.
• Porty I / O: 37 szt
• Rozmiar: ok. 55 x 22 x 6 mm
• Waga: ok. 6g
• LISTWY KOŁKOWE DO SAMODZIELNEGO WLUTOWANIA

Mikrokontroler STM32 STM32F103C8T6 ARM Cortex M3

Moduł z 32 bitowym mikrokontrolerem STM32F103C8T6 posiadający  rdzeń ARM Cortex M3 taktowany 72 MHz oraz 64 kB  pamięci Flash i 20 kB SRAM. Układ dużo szybszy niż klasyczne arduino ale posiadający gniazdo micro USB pozwalające programować go poprzez wiele darmowych środowisk w tym Arduino IDE. Po przeciwnej stronie znajdziemy wyprowadzenia do podłączenia programatora i debuggera SWD.

Posiada wyprowadzenia popularnych interfejsów komunikacji I2C, SPI i UART oraz CAN i USB 2.0FS.

Na płytce zamontowano oscylatory kwarcowe 8MHz i 32,768kHz, diodę led od zasilania i drugą led do wykorzystania przez użytkownika. Znajdziemy również 2 zworki odpowiadające za bootowanie - jeśli obie znajdują się w pozycji 0 wykonany zostanie kod wgrany do głównej pamięci FLASH. Aby wprowadzić STMa w tryb DFU czyli aktualizacji firmware przestawiamy zworkę BOOT0 w pozycję 1.
