Вычислительный модуль базовой платы IoT для Raspberry

Moduł obliczeniowy płyta bazowa IoT dla Raspberry Pi CM3/CM3+ z obudową.

Specyfikacja modułu:

• Ethernet Port Ethernet 10/100M z automatyczną negocjacją, z włączonym PoE, złącze RJ45
• Komórkowy obsługuje globalną komunikację 4G/3G/2G (za pośrednictwem wbudowanego gniazda SIM)
• Wi-Fi obsługuje 802.11b/g/n, 2,4 GHz
• Kamera 2x porty CSI, mogą być używane jednocześnie
• HDMI Port HDMI HD
• Wyświetlacz Port DSI, do podłączenia wyświetlacza DSI Raspberry Pi
• Audio Gniazdo audio 3,5 mm, wyjście stereo
• Głośnik Złącze głośnikowe 4PIN, obsługuje głośnik 8Ω 5W
• IZOLOWANE INTERFEJSY PRZEMYSŁOWE
• 1 × RS232 DR9 (męski), izolowany, z ochroną TVS, przeciwprzepięciową i ESD
• 1 × RS485 zacisk śrubowy, izolowany, z ochroną odgromową 600W, przeciwprzepięciową i 15KV ESD, umożliwia zastosowanie rezystora końcowego 120Ω
• 1 × MOŻE zacisk śrubowy, izolowany, piorunochronny i ESD, umożliwia zastosowanie rezystora końcowego 120Ω
• 4 × GPIO zacisk śrubowy, izolowane, 2 kanały jako izolowane wejście, 2 kanały jako izolowane wyjście
• 1 × ADC zacisk śrubowy, izolowany, 16-bitowy, 860SPS
• 2 × USB2.0 Złącze USB typu A
• 1 × USB SLAVE do wypalania obrazu systemu do CM3 / CM3+
• 1 × USB DO UART domyślnie łączy się z portem szeregowym Raspberry Pi, konfigurowany zworką
• 1 × RTC zegar czasu rzeczywistego
• 1 × gniazdo kart Micro SD dla karty Micro SD z systemem pre-burn (tylko CM3 Lite / CM3+ Lite)
• 1 × gniazdo SIM obsługuje standardową komórkową kartę SIM 4G/3G/2G
• Zasilacz Wejście o szerokim zakresie napięcia DC 7~36V
• Sprawa Obudowa ze stopu aluminium klasy przemysłowe

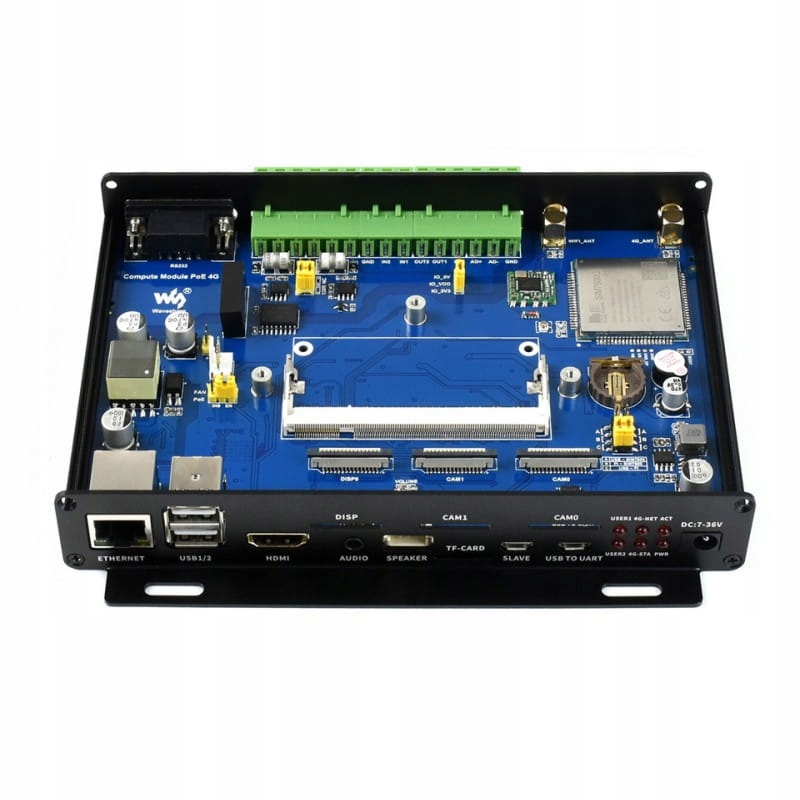

BUDOWA MODUŁU:

1. Gniazdo Compute Module
2. Port Ethernet z obsługą PoE
3. Porty USB
4. Porty HDMI
5. Gniazdo audio 3,5 mm
6. Dwukanałowe złącze głośnikowe
7. USB SLAVE
8. USB TO UART
9. Wejście zasilania DC obsługuje zasilanie 7-36 V
10. Port wyświetlacza DSI
11. Port kamery CSI
12. Uchwyt baterii zegara czasu rzeczywistego RTC obsługuje akumulator Li ML1220
13. Złącze anteny 4G
14. Złącze anteny WiFi
15. Izolowane wejście różnicowe ADC ADC
16. Izolowany maksymalny prąd wyjściowy 5V 100mA
17. Izolowane GPIO umożliwia sterowanie/wykrywanie urządzeń przez GPIO
18. Izolowany interfejs RS485
19. Izolowany interfejs CAN
20. Izolowany interfejs RS232
21. Gniazdo SIM obsługuje standardową kartę SIM 4G/3G/2G
22. Gniazdo kart Micro SD
23. Moduł komunikacyjny SIM7600G-H

24.Moduł WiFi obsługuje połączenie WiFi 2.4G

25. Brzęczyk

26. DS3231 wysoce precyzyjny układ RTC, magistrala I2C

27. Wskaźnik Raspberry Pi

ACT: Wskaźnik stanu pracy Raspberry Pi

PWR: Wskaźnik zasilania Raspberry Pi

28. SIM7600G-H wskaźnik

 NET: wskaźnik sieci

STA: wskaźnik stanu

29.  Przydatna dioda LED użytkownika >do testowania wyjść I/O lub monitorowania stanu działania programu

30.   Ustawienie połączenia portu szeregowego

31. Regulacja głośności

32. Konfiguracja PoE

 DIS: wyłącz PoE

EN: włącz PoE

33.  Wybór zasilacza układu ADC

34. Wybór rezystora końcowego RS485 CAN

PoE Ethernet, sieć komórkowa 4G, łączność Wi-Fi

Radiator ze stopu aluminium

Wspornik do montażu na ścianie

Przykłady zastosowania

Размеры

Zestaw zawiera:

1. Obudowa ze stopu aluminium x1
2. Płytka Compute Module PoE 4G x1
3. Radiator ze stopu aluminium x1
4. Zestaw śrub x1
5. Taśma termiczna x2
6. Zasilacz 12V/2A x1
7. Śrubokręt x1
8. Antena x2

Raspberry Pi i wyświetlacz NIE są  zawarte w zestawie.
