Adapter QFN/MLP/WSON8 R=1,27mm 5x6mm - PDIP ZIF

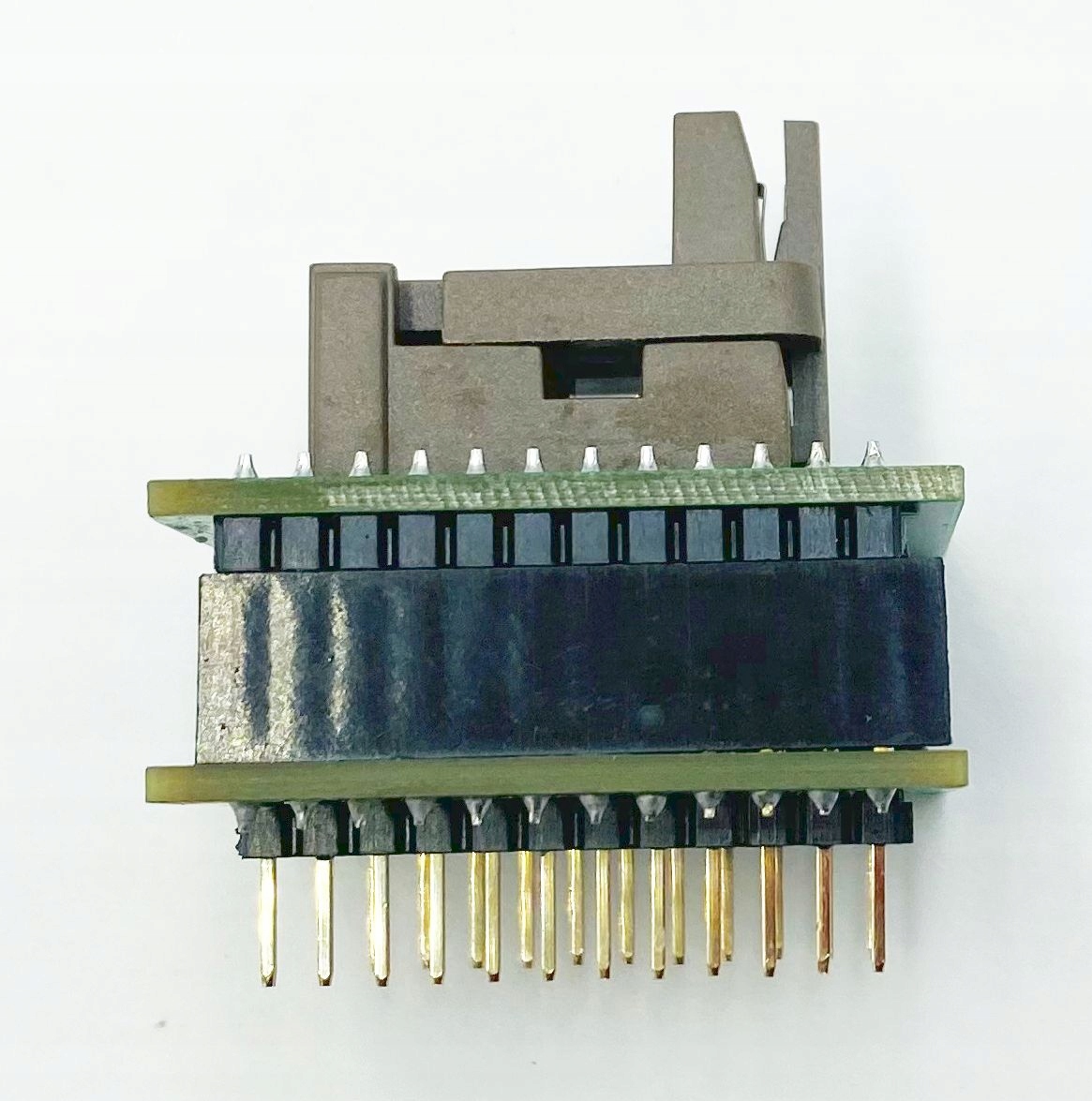

Adapter QFN8 / MLP8 / MLF8 / WSON8 (SMD) na DIL 8 z podstawką Clamshell ZIF - adapter dla pamięci serial Flash (np. MX25L25635FZ2I), pamięci serial NAND (np. W25N01GVZEIG) mikrokontrolerów oraz innych układów w odbudowach 8-pin'owych QFN / MLP / MLF / WSON (SMD) z rastrem R=1,27mm o wymiarach 5x6 mm pozwalający na programowanie i używanie ich w podstawkach PDIP (DIL) programatorów i  innych urządzeń (np. prototypowych płytkach stykowych) bez konieczności lutowania układów na czas programowania.

- Wyprowadzenia: 1:1 WSON/QFN8-->DIL8(24)

- Wymiary układu WSON8: 5*6mm

- Rozstaw między wyprowadzeniami elementu WSON8: 1,27mm (.050")

- Rozstaw między wyprowadzeniami złącza PDIP: 2,54mm (.100")

- Odległość między rzędami wyprowadzeń złącza PDIP: 15,24mm (.600")

- Piny PDIP typu goldpin - dla programatorów z podstawkami typu ZIF

Adapter dla większej stabilności został wyposażony w 24-piny, lecz tylko 8 dolnych wykorzystanych jest do połączenia z układem QFN/WSON8 (1:1). Dlatego typowo najlepiej nadaje się dla programatorów, w których układy lub adaptery umieszcza się od dołu (większość profesjonalnych programatorów) np. XGecu T56, iFix RT809h, Xeltek Superpro 610P, TNM5000 i in.

Предметом продажи является сам адаптер. Макет и программатор, видимый на фотографиях, только в для наглядных целей.

możliwe jest jednak stosowanie w/w adaptera również dla programatorów, w których układy lub adaptery umieszcza się od góry np. XGecu T48 czy TL866x.

Należy wówczas górną część adaptera (adapter jest rozłączny) przesunąć względem dolnej, tak aby 8 dolnych pin'ów części górnej nachodziło na górną część gniazda części dolnej (jak na poniższym zdjęciu)

lub adapter umieścić obrócony o 180 stopni w górnej części podstawki ZIF programatora i jednocześnie obrócić układ QFN8 w podstawce adaptera o 180 stopni (GND radiatora nie jest połączone z GND wyprowadzenia układu)
