Tester stanów logicznych

Opis

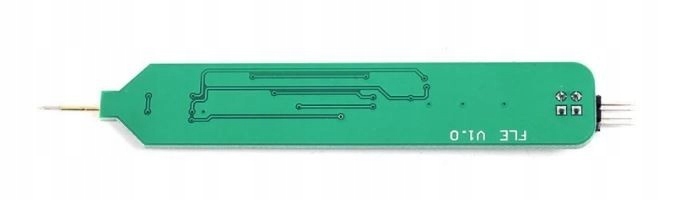

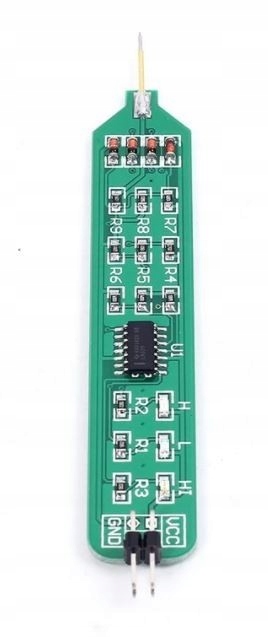

Sonda do testowania stanów logicznych w obwodach o napięciu zasilania 3,3 V i 5 V. Ma niewielkie wymiary i kształt długopisu, dzięki czemu jest poręczna i wygodna w użytkowaniu. Napięcie zasilania podłączane jest za pomocą przewodów połączeniowych ze złączem goldpin, a pomiary dokonywane są za pomocą ostrej końcówki z pinem sprężynującym. Stan logiczny (wysoki, niski lub HI) sygnalizowany jest za pomocą diod LED. Przydatne narzędzie do szybkiego testowania obwodów elektronicznych.

Właściwości

• Napięcie zasilania: 3,3 V lub 5 V
• Sygnalizacja stanu wysokiego (czerwona LED):
• powyżej 2,4 V (dla zasilania 5 V)
• powyżej 1,49 V (dla zasilania 3,3 V)
• Sygnalizacja stanu niskiego (zielona LED):
• poniżej 0,6 V (dla zasilania 5 V)
• poniżej 0,39 V (dla zasilania 3,3 V)
• Sygnalizacja stanu wysokiej impedancji (niebieska LED):
• od 0,6 V do 2,4 V (dla zasilania 5 V)
• od 0,39 V do 1,49 V (dla zasilania 3,3 V)
• Wymiary: 15 x 102 mm
