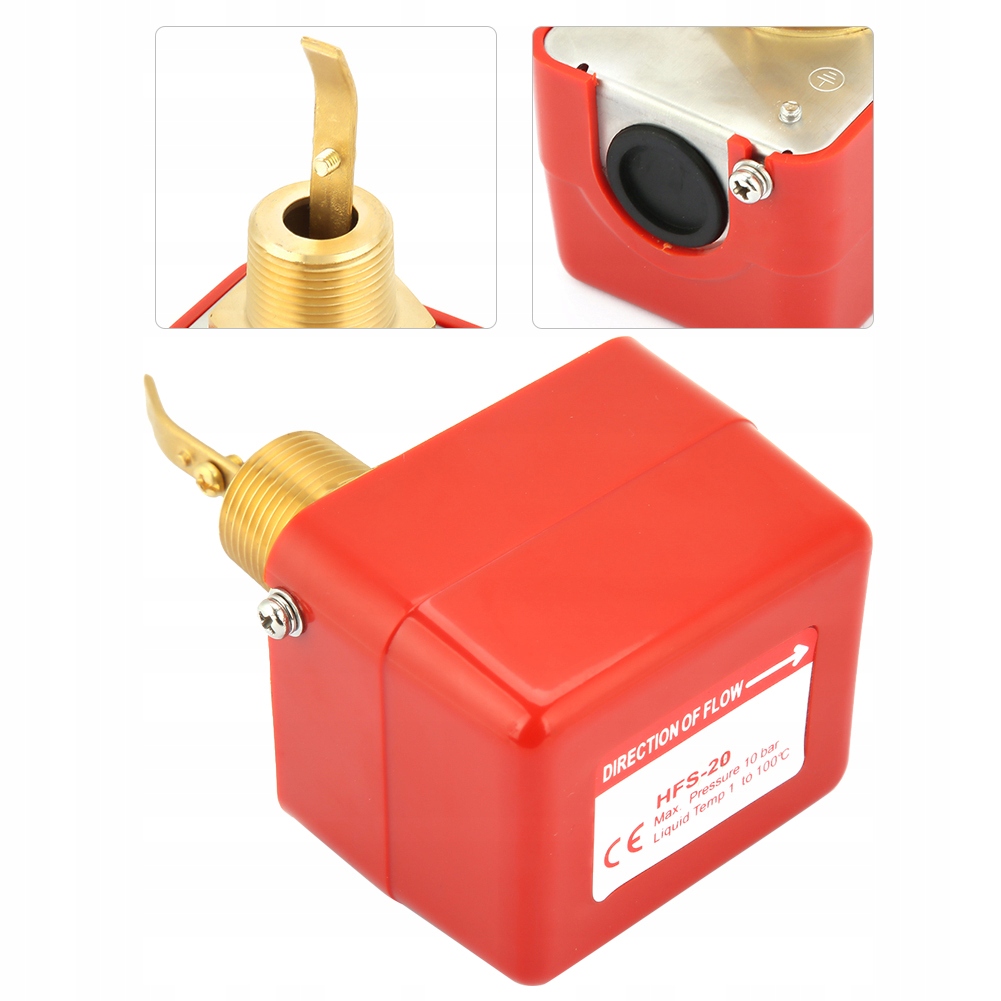

✴️Cechy:

✨Służy do pomiaru stanu dynamicznego cieczy przepływających przez rurociąg, takich jak: woda, etylen, glikol etylenowy i inne ciecze, które nie działają korodująco na miedź.

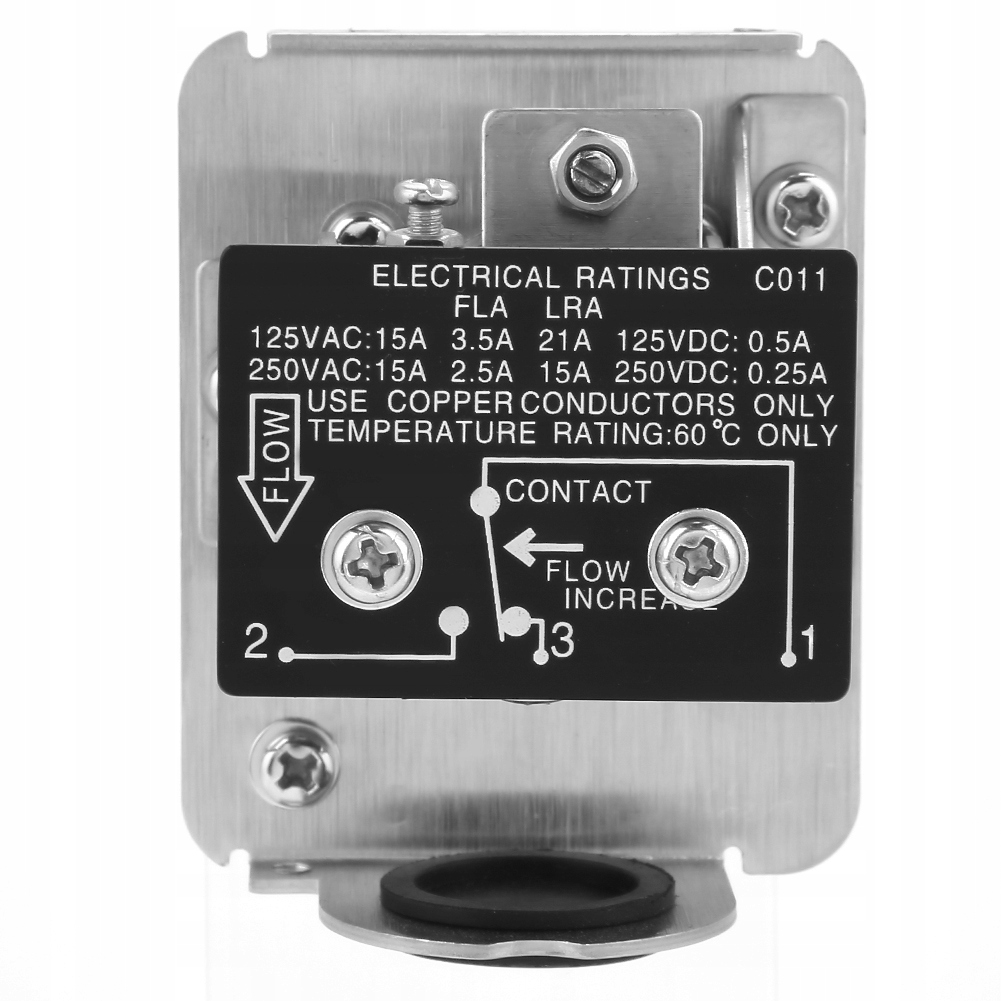

✨Gdy natężenie przepływu przekroczy ustawioną wartość, płyn napędza ostrze i mikroprzełącznik, styk SPDT może połączyć obwód i rozłączyć inny obwód.

✨Wartość kontroli przepływu jest regulowana, punkt powtarzania działania jest stabilny.

✨Stopień ochrony to IP54, żywotność mikroprzełącznika wynosi do 100 000 razy

✨Idealny do systemu uzdatniania wody, centralnej klimatyzacji, jednostki chłodzącej wodę.

✴️Specyfikacja:

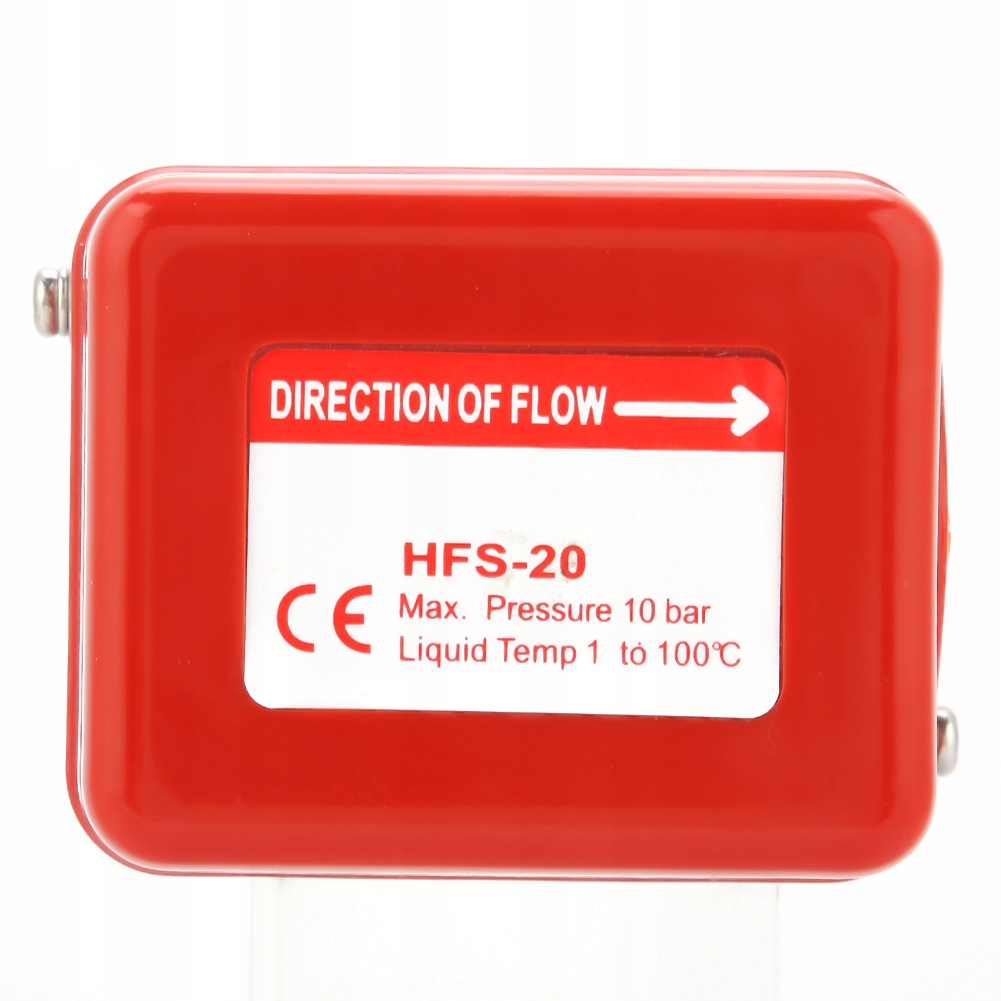

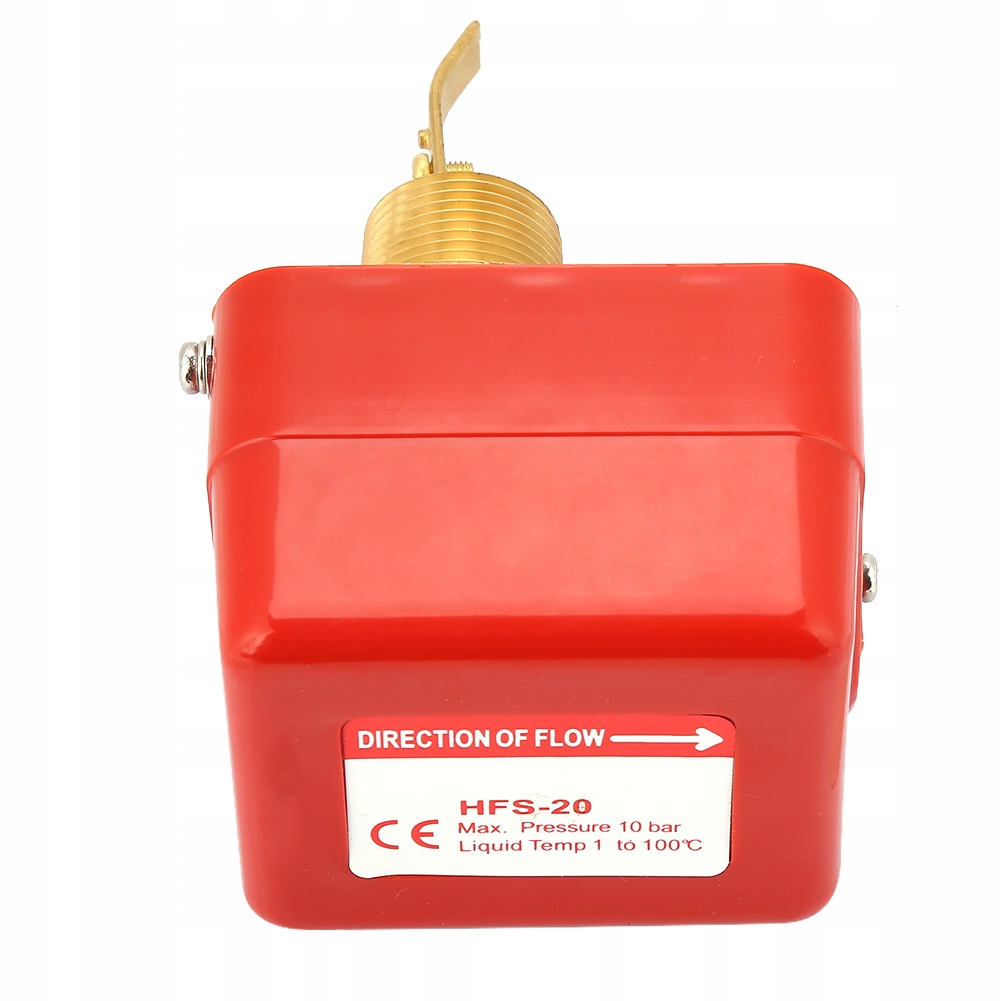

Model: HFS-20

Typ przełącznika: SPDT

Materiał: korpus ze stali nierdzewnej 304, złącze miedziane, mieszek z brązu fosforowego

Waga: około 401 g/14,1 uncji

Złącze: 3/4"

Maksymalne ciśnienie robocze: 1,0 MPa

Temperatura otoczenia: 0 ~ 60 ℃

Temperatura cieczy: -10 ~ 100 ℃

Żywotność styku mikroprzełącznika: 1000000 razy

Mikroprzełącznik Napięcie: 220VAC

Mikroprzełącznik Prąd: 15A

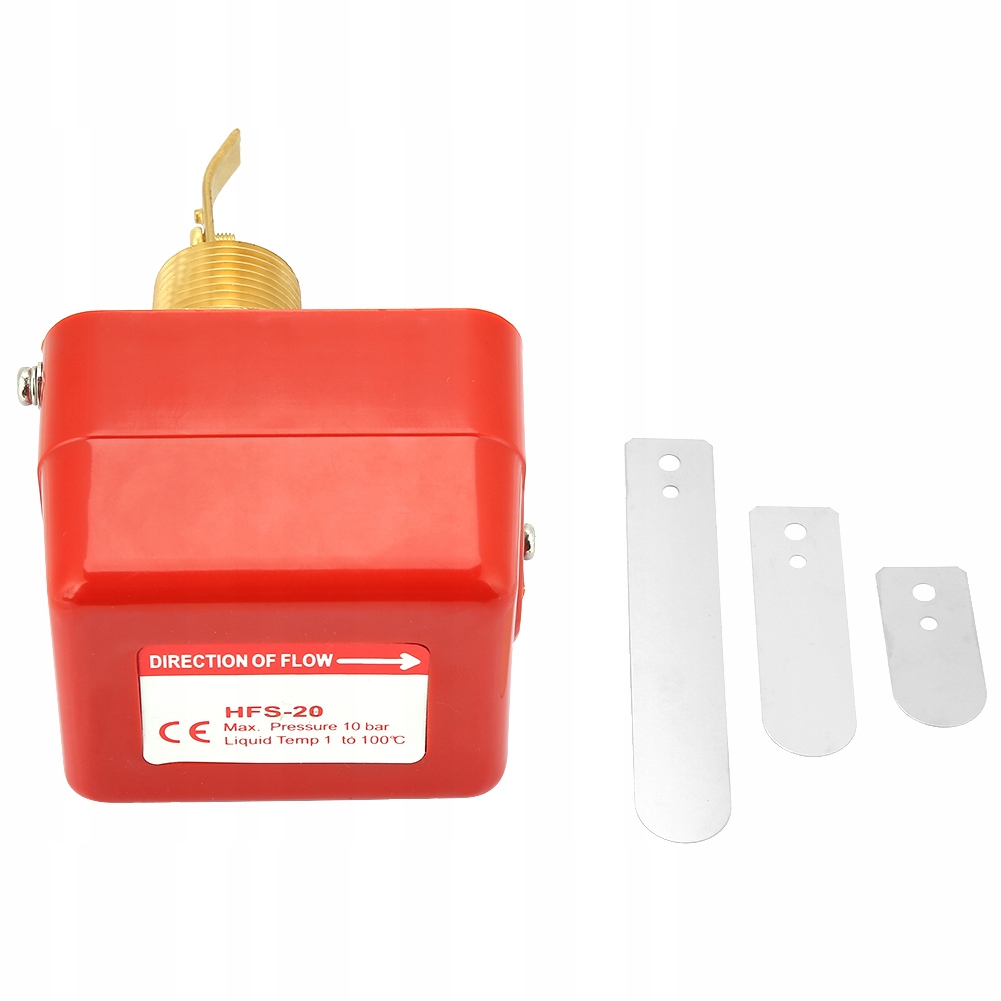

✴️Lista pakietów:

1 * przełącznik przepływu wody

3 * wiosło

1 * instrukcja obsługi

⭕Metoda instalacji:

✨Otwórz przełącznik przepływu

✨Przełącznik został ustawiony na minimalne natężenie przepływu. Obróć śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć wartość ustawienia przepływu.

✨Naciśnij cel, aby sprawdzić, czy mikroprzełącznik może działać normalnie. Nadmierny obrót śruby regulacyjnej w kierunku zgodnym z ruchem wskazówek zegara może doprowadzić do awarii czujnika przepływu.

✨Po instalacji naciśnij kilkakrotnie dźwignię przełącznika przepływu, aby sprawdzić. Jeśli nie słychać „kliknięcia”, obróć śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz „klik”.

✨Śruba regulacyjna uszczelnienia lakieru jest używana tylko po raz pierwszy do regulacji stanu przełącznika przepływu. Proszę go nie zmieniać ani nie dostosowywać.

✨Obserwuj trzy cykle pracy, aby upewnić się, że przełącznik i system, do którego jest podłączony, działają prawidłowo i szybko zakryj obudowę przełącznika.

⭕Notatka:

✅Proszę dokładnie sprawdzić przełącznik przepływu przed instalacją.

✅Przełącznik przepływu można zainstalować w rurociągu poziomym lub pionowym z kierunkiem przepływu cieczy w górę, ale nie w rurociągu z kierunkiem przepływu cieczy w dół. W przypadku instalacji w rurociągu z kierunkiem przepływu cieczy w górę, należy wziąć pod uwagę efekt grawitacyjny.

✅Przełącznik przepływu HFS nie może być użyty w rurze, w której temperatura cieczy jest niższa od punktu zamarzania.

✅Ogranicznik musi być zainstalowany, jeśli zawór szybkozamykający jest zamocowany po stronie wylotowej.

✅Podczas instalacji okablowania należy zwrócić uwagę na następujące kwestie:

(1). Bezwzględnie zabrania się uderzania kluczem w podstawę wyłącznika, co może doprowadzić do odkształcenia i uszkodzenia wyłącznika przepływu.

(2). Podczas okablowania lub debugowania odetnij zasilanie.

(3). Podczas okablowania bezwzględnie zabrania się regulacji jakichkolwiek śrub innych niż zaciski mikroprzełącznika i śruby uziemiające. I ostrożnie podłączając przewód, w przeciwnym razie łatwo jest przesunąć sam mikroprzełącznik, powodując awarię przełącznika przepływu;

(4). Do okablowania należy użyć specjalnych śrub uziemiających, a śrub instalacyjnych nie można usunąć.

(5). Ostrze przełącznika przepływu nie może stykać się z wewnętrzną ścianą rury i innymi przepustnicami w rurze, w przeciwnym razie przełącznika nie można normalnie zresetować.
