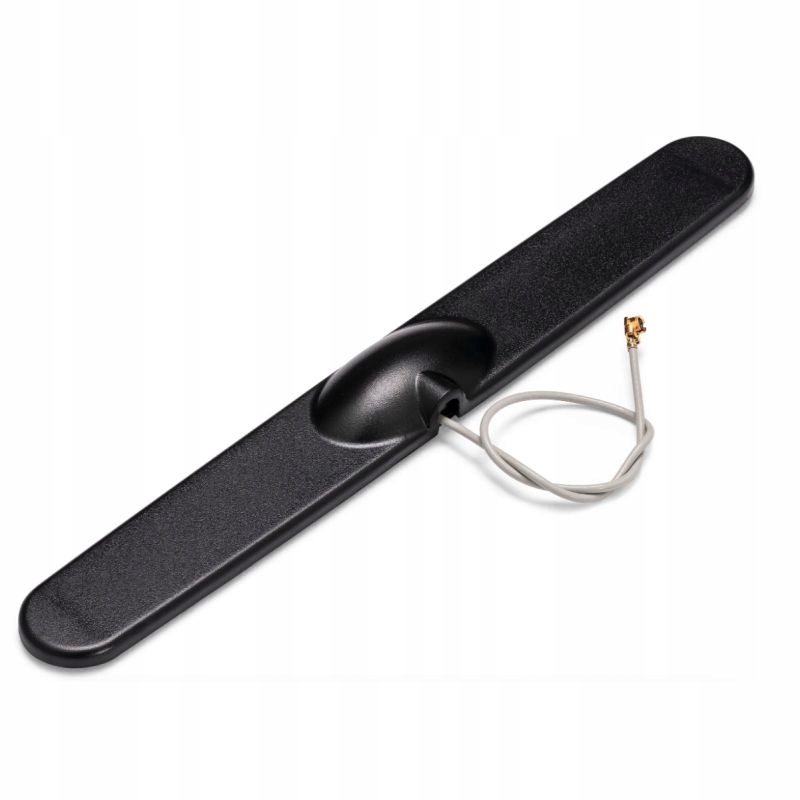

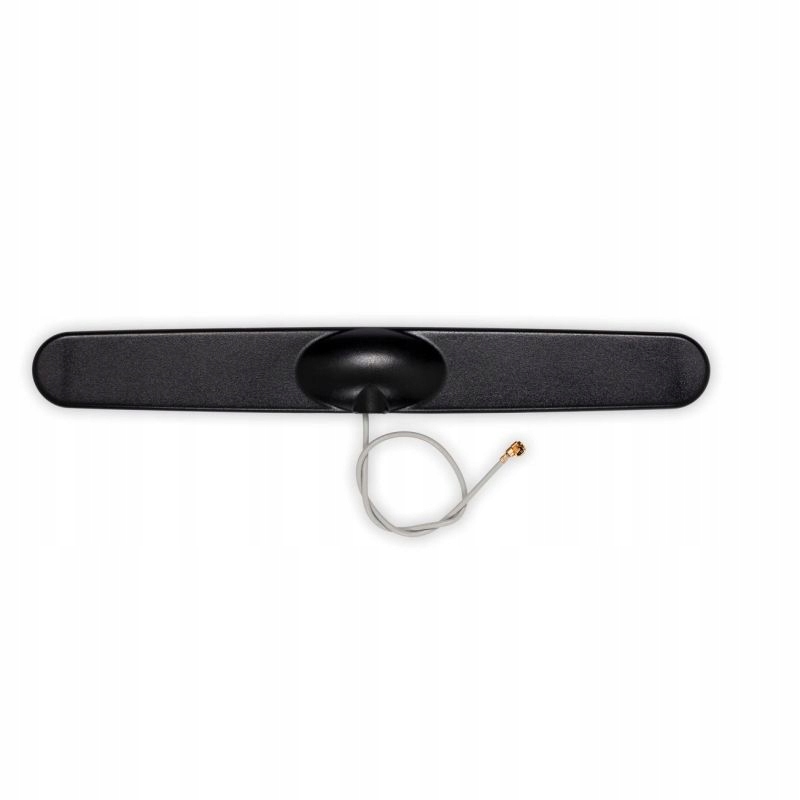

Arduino - antena dipolowa GSM 850/900/1800/1900 MHz UMTS

Jedno rozwiązanie do połączenia Twoich inteligentnych urządzeń z chmurą. Antena obsługuje pasma GSM 850 / 900 / 1800 / 1900 MHz oraz pasma UMTS. Zaprojektowana do małych urządzeń, ta antena działa jako terminal bezprzewodowy, brama lub punkt dostępu.

Jest to projekt niezależny od płaszczyzny uziemienia, umieszczony w wytrzymałej, wodoodpornej obudowie plastikowej. Może być stosowana na zewnątrz w dowolnym projekcie telemetrii, a także do dyskretnych instalacji w pojazdach. Dołączona jest taśma klejąca, która umożliwia przymocowanie anteny do dowolnej powierzchni.

Należy jednak zauważyć, że antena nie jest przeznaczona do montażu na dużych powierzchniach metalicznych, ponieważ wpłynęłoby to na zasięg anteny. Doskonale działa na innych materiałach, takich jak szkło, plastik, drewno czy karton.

Lista płytek Arduino, z którymi kompatybilna jest antena:

• Arduino MKR FOX 1200
• Arduino MKR WAN 1300
• Arduino MKR WAN 1310
• Arduino MKR GSM 1400

Można podłączyć antenę do dowolnej innej płyty za pomocą złącza mikro UFL.

Specyfikacja:

Antena jest skategoryzowane dla 5 różnych pasm, szczegóły w poniższej tabli:

Pasmo Zysk VSWR Impedancja Polaryzacja GSM 850 (824-894 Mhz) <0 dBi <2 50 Ohm liniowa GSM 900 (890-960 Mhz) <1 dBi <2 50 Ohm liniowa GSM 1800 (1710-1880 Mhz) <1 dBi <2 50 Ohm liniowa GSM 1900 (1850-1990 Mhz) <0 dBi <2,2 50 Ohm liniowa UMTS (1900-2200 Mhz) <0 dBi <2,5 50 Ohm liniowa

Charakterystyka:

• Wymiary: 130x16x5 mm
• Długość przewodu: 120 mm / 4,75 cala
• Waga: 1g
• Złącze: micro UFL
• Materiał podstawy: plastik
• Element mocujący: taśma dwustronna
• Producent: Arduino
