✅ MIERNIK REZYSTANCJI IZOLACJI WYSOKICH NAPIĘĆ HT5205

⭐⭐⭐⭐⭐

Tester izolacji, przeznaczony do wykonywania prób wysokim napięciem.

Badanie wykonuje się między elementami obwodów elektrycznych, a elementami izolacyjnymi takimi jak np: izolacje przewodów, osłony lub korpusy urządzeń, elektronarzędzi, obudowy, skrzynki rozdzielcze itp.

Celem jest wyeliminowanie urządzeń i elementów newralgicznych, które bezpośrednio lub w trakcie eksploatacji po czasie mogą spowodować osłabienie izolacji i porażenie prądem elektrycznym.

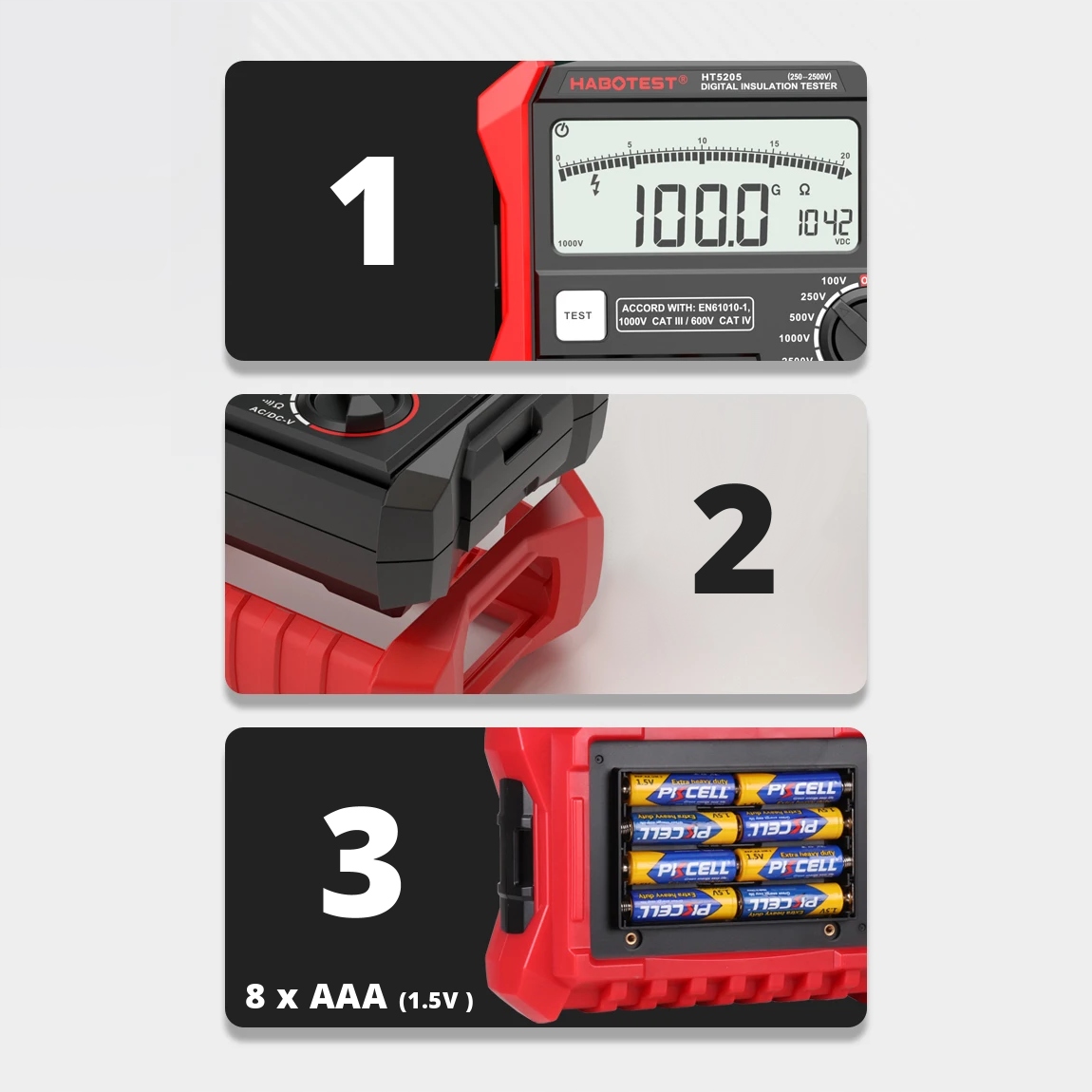

✅ SOLIDNA KONSTRUKCJA I WYKONANIE

A. Trwała i odporna na uderzenia oraz wstrząsy obudowa.

Miernik jest wyposażony w obudowę ochronną, ściśle przylegającą z wyżłobieniami i skutecznym gumowym materiałem pochłaniającym wstrząsy, zapewniając ochronę sprzętu, aby zapobiec uszkodzeniom i zapewnić bezpieczniejsze pomiary. Silikonowa osłona ma doskonałą odporność na ciepło i zimno.

B. Złącza wejściowe przewodów pomiarowych

Przewody pomiarowe można bezproblemowo i bezpiecznie podłączyć do odpowiednich złączy, dostępne jest również wskazanie maksymalnej wartości granicznej.

✅ FUNKCJONALNOŚĆ

A. Pokrętło funkcyjne.

Umożliwia ustawienie wielu zakresów, co ułatwia pomiary zgodnie z określonymi wymaganiami.

B. Wskaźnik niskiego naładowania baterii i wyświetlacz LCD.

• Pojawienie się symbolu rozładowanej baterii oznacza niski poziom jej naładowania. Aby uniknąć nieprawidłowych odczytów i potencjalnych zagrożeń elektrycznych lub obrażeń ciała należy niezwłocznie wymienić baterię, dzięki tej funkcji możesz mieć pewność, że miernik działa prawidłowo.
• Duży wyświetlacz i czcionka sprawia, że odczyt danych jest wygodny i bardziej intuicyjny.

✅ A. Zasilanie

8 sztuk baterii 1,5V AA (Baterie dołączone w zestawie). Miernik wyposażony został w funkcję automatycznego wyłączania po czasie bezczynności w celu oszczędności napięcia baterii.

✅ B. Funkcja czasowego pomiaru rezystancji izolacji.

Gdy funkcja pomiaru czasowego jest aktywna, naciśnij przycisk pomiaru, aby przyrząd wykonał test izolacji. Po osiągnięciu ustawionego czasu test izolacji zostanie automatycznie zatrzymany.

✅ NAJWAŻNIEJSZE FUNKCJĘ MIERNIKA:

1. Pomiar napięcia AC/DC.
2. Pomiar rezystancji.
3. Pomiar napięcia.
4. Pomiar ciągłości.
5. Wartość maksymalna/minimalna.
6. Wskazanie polaryzacji.
7. Współczynnik absorpcji dielektrycznej.
8. Funkcja pomiaru czasowego rezystancji izolacji.
9. Funkcja automatycznego wyładowania.
10. Funkcja detektora napięcia.
11. Funkcja podświetlenia.

✅ Miernik wyposażony został również w alarm dźwiękowy po przekroczeniu ustawionego progu.

✅ PRZYKŁADY ZASTOSOWAŃ:

1. Testowanie transformatorów.
2. Testowanie kabli.
3. Testowanie silników.
4. Testowanie urządzeń elektrycznych.

✅ OPIS ELEMENTÓW URZĄDZENIA:

1. Przechowywanie danych/odczyt danych.
2. Ekran wyświetlacza.
3. Wstrzymanie danych/podświetlenie.
4. Wartość maksymalna/minimalna.
5. Przycisk pomiaru rezystancji izolacji.
6. Pokrętło włączania/wyłączania zasilania/przełącznik funkcji.
7. Przycisk funkcji timera.
8. Przycisk funkcji porównania rezystancji izolacji.
9. Przycisk przełączania konwersji/współczynnika absorpcji/indeksu polaryzacji/napięcia AC-DC.
10. Ujemne gniazdo wejściowe do pomiaru napięcia AC/DC/ gniazdo wejściowe do pomiaru ciągłości w pozycji Ω.
11. Ujemne gniazdo wejściowe do pomiaru rezystancji izolacji/ gniazdo wejściowe do pomiaru ciągłości w pozycji Ω.
12. Dodatnie gniazdo wejściowe do pomiaru rezystancji izolacji.
13. Dodatnie gniazdo wejściowe do pomiaru napięcia AC/DC.

PARAMETRY TECHNICZNE:

TESTER IZOLACJI OBWODÓW:

⚡ Zakres pomiarów:

• 100V: 0 - 1GΩ
• 250V: 0 - 2GΩ
• 500V: 0 - 20GΩ
• 1000V: 0 - 100GΩ
• 2500V: 0 - 200GΩ

⚡ Napięcie otwartego obwodu/dokładność:

• 250V - DC 250V / +/- 10%
• 500V - DC 500V / +/- 10%
• 1000V - DC 1000V / +/- 10%
• 2500V - DC 2500V / +/-10%

⚡ Pomiar napięcia DC (zakres / rozdzielczość / dokładność):

• 1000V / 1V / (+/-1.0% odczytu +5)

⚡ Pomiar napięcia AC (zakres / rozdzielczość / dokładność):

• 750V / 1V / (+/-1.0% odczytu +5)

⚡ Pomiar ciągłości (zakres / rozdzielczość / dokładność):

• 200.0Ω / 0.1Ω / (+/-1.0% odczytu +5)
• Jeżeli rezystancja jest mniejsza niż około 50.0Ω to włączy się sygnał dźwiękowy.

Zakres pomiarowy testu izolacji: 3.00MΩ-200.0GΩ

Miernik poniżej zakresu 3.00MΩ nie pokaże wartości rezystancji izolacji

✅ ZAWARTOŚĆ ZESTAWU:

1. Tester izolacji Habotest GT5205.
2. Etui ochronne do przechowywania.
3. Instrukcja obsługi w j. angielskim i polskim!
4. 2 x Przewód testowy.
5. 2 x zacisk krokodylkowy
6. 8 x bateria AA
