✴️Cechy:

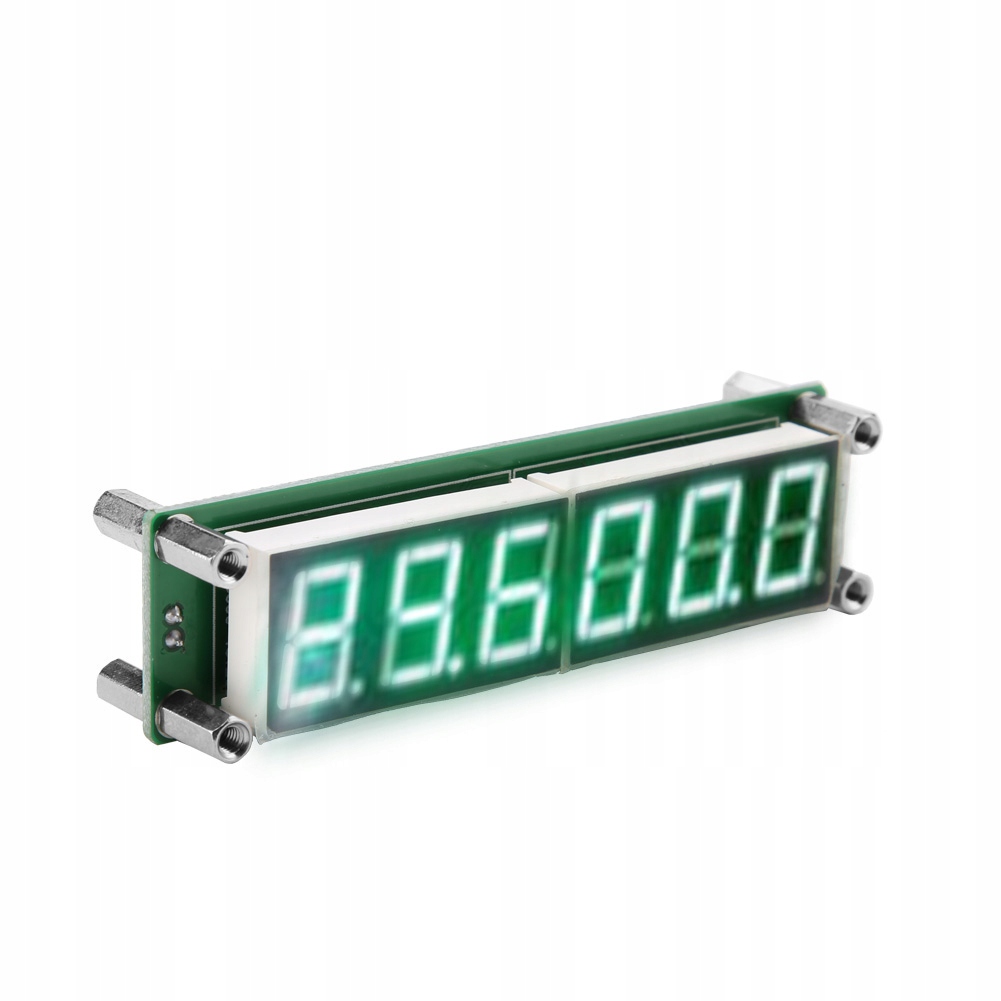

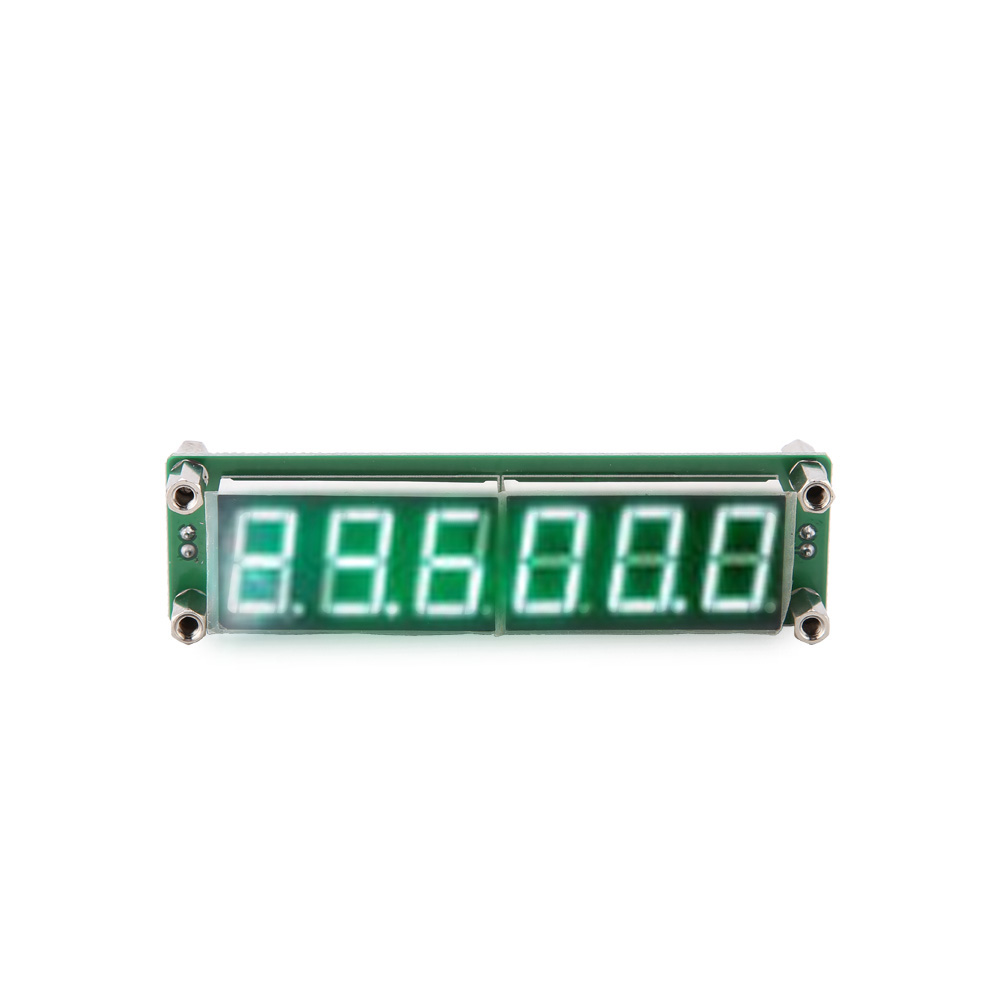

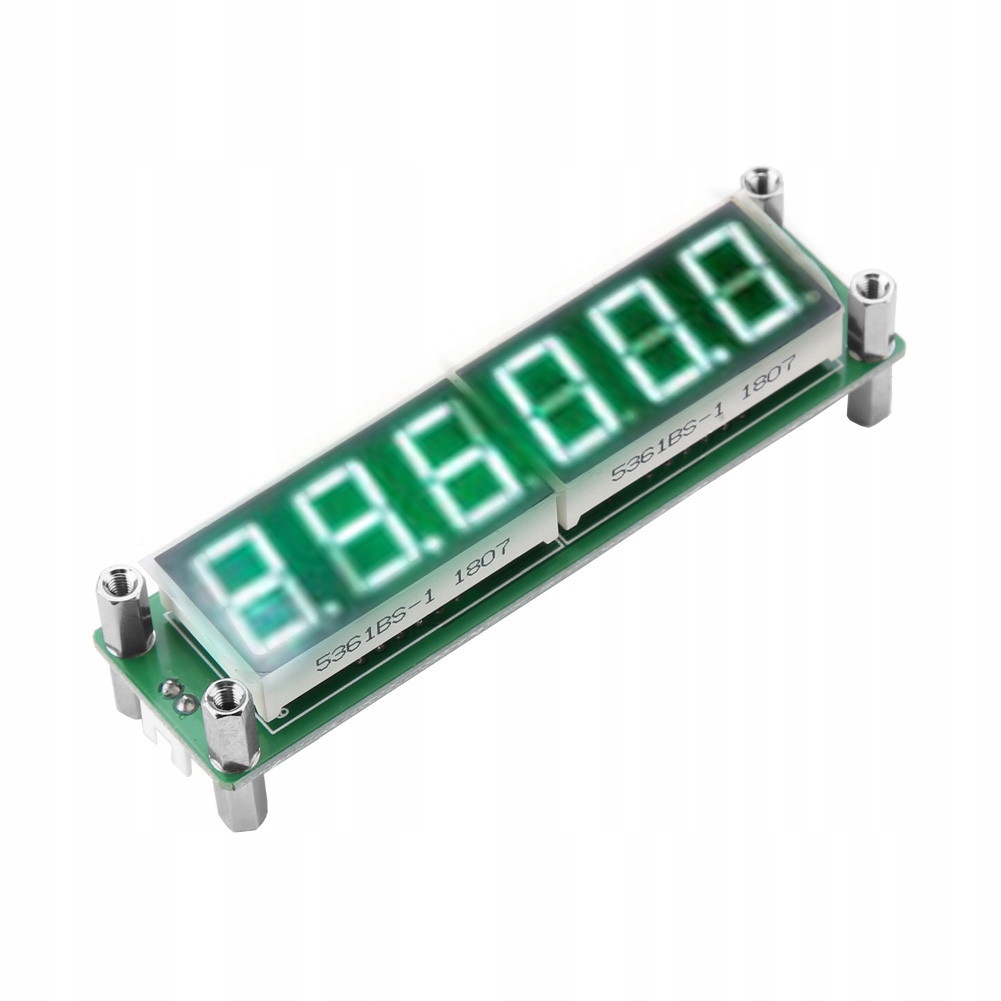

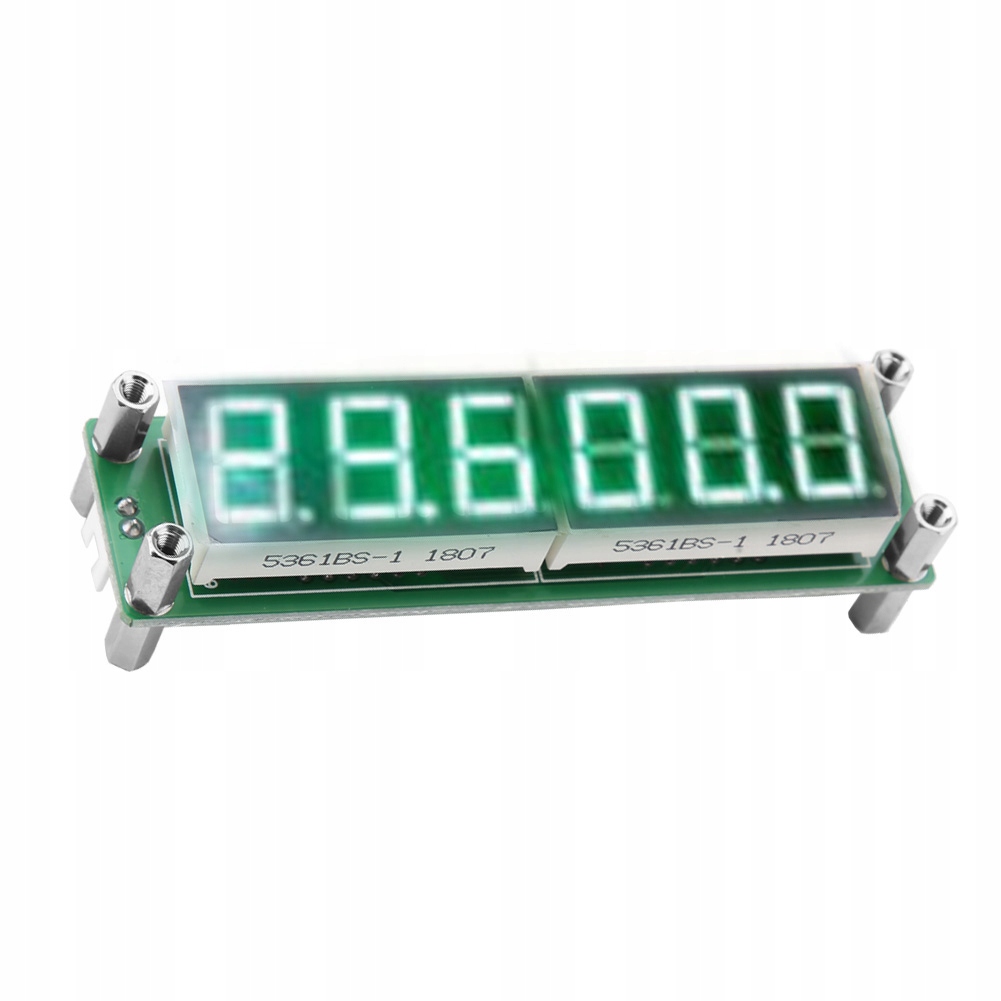

✅Miernik częstotliwości 65 MHz oparty na PIC16F648A firmy Microchip.

✅Częstotliwość odniesienia wykorzystuje oscylator kwarcowy z kompensacją temperatury (±2,5 ppm VC-TCXO).

✅Przyjąć unikalną metodę sterowania bramą i precyzyjny algorytm czasowy (tryb bez przerw).

✅Czas bramki (odświeżenia wyświetlacza) wynosi 0,1 sekundy, a wartość częstotliwości jest wyświetlana w czasie rzeczywistym.

✅Dokładność pomiaru częstotliwości 10Hz/100Hz (przesunięcie o jeden bit w prawo) jest opcjonalna.

✅Projekt podwójnego IF, wartość IF i tryb dodawania/odejmowania można ustawić osobno bez wzajemnego wpływu.

✅Sterownik wyświetlacza przyjmuje specjalny układ wyświetlacza LED, cyfrowy w kształcie tuby ma wysoką jasność i mniej zakłóceń zewnętrznych.

✅Przyjmuje sześciocyfrowy cyfrowy wyświetlacz w kształcie tuby o przekątnej 0,56 cala, nieprawidłowe automatyczne wygaszanie zerowe i osiem poziomów regulacji jasności.

✅Obwód jest prosty, struktura jest rozsądna, sterowanie dwoma przyciskami, a operacja jest prosta.

✅Każde ustawienie jest automatycznie zapisywane, a zasilanie jest włączone.

✴️Specyfikacja:

⭐Stan: 100% nowy

Model: PLJ-6LED-H

Czas bramki: 0.1s

⭐Impedancja wejściowa: Wysoka rezystancja

Zakres pomiarowy: 1MHz ~ 1000MHz

Dokładność pomiaru: 10 Hz

⭐Czułość: lepsza niż 60mvpp

Minimalny krok regulacji IF: 100 Hz

Zakres IF: 0-99,9999 MHz

⭐Stabilność częstotliwości: ±2,5 ppm

Napięcie robocze: DC8V-15V lub DC5V

Prąd roboczy: maks.90mA

⭐Wyświetlacz: 6 diod

Opcjonalny kolor: czerwona czcionka, zielona czcionka, niebieska czcionka

Waga: Ok. 45g / 1,6 uncji

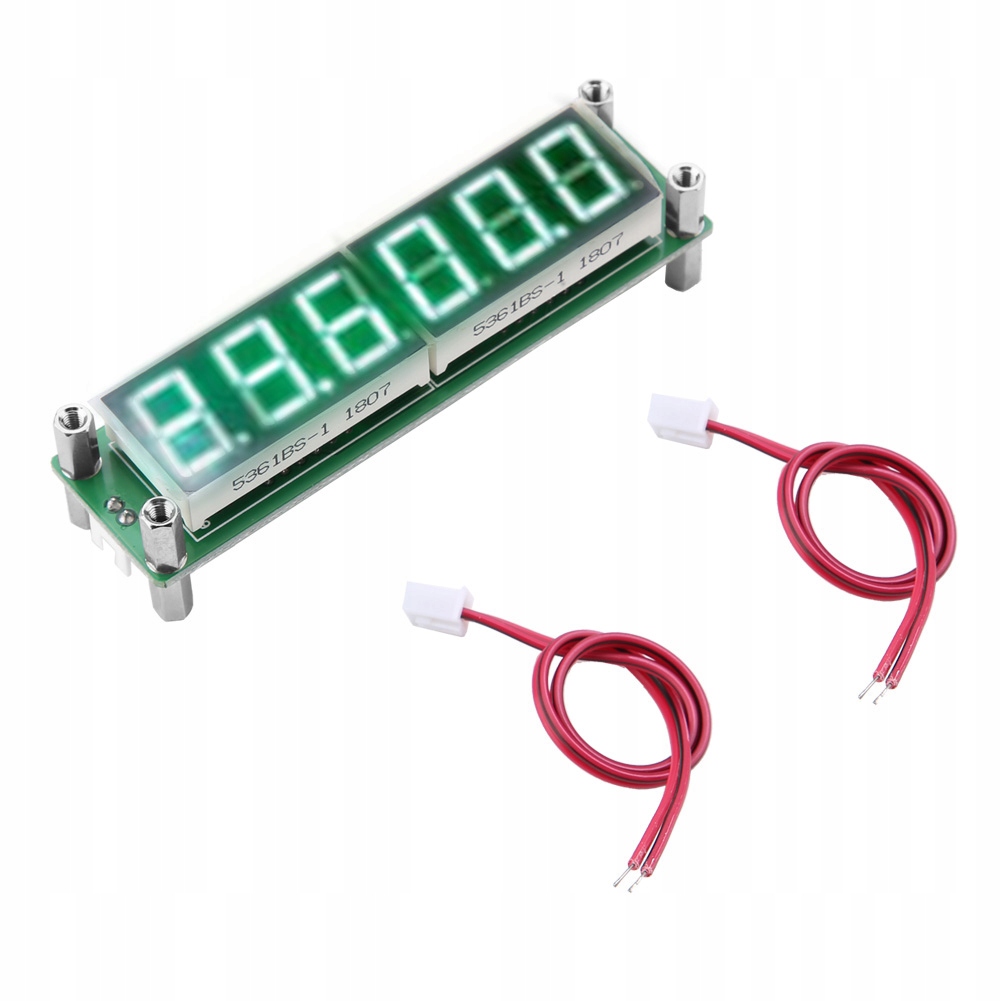

✴️Lista paczek:

1 * Licznik częstotliwości sygnału

2 * Kable
