Wyświetlacz 4,3" z ESP32-S3 i ekranem dotykowym 4.3 cala WiFi

Płytka rozwojowa ESP32-S3 z ekranem dotykowym 4,3 cala, WiFi i Bluetooth, procesor LX7 Dual-Core

⭐Płytka rozwojowa ESP32-S3-Touch-LCD-4.3 jest nowoczesnym narzędziem dla entuzjastów i profesjonalistów, którzy chcą szybko rozwijać interfejsy użytkownika HMI oraz inne aplikacje z wykorzystaniem ESP32-S3. Wyposażona w procesor Xtensa LX7 o dwóch rdzeniach i częstotliwości do 240MHz, płyta umożliwia płynne uruchamianie zaawansowanych programów graficznych, takich jak LVGL, na 4,3-calowym wyświetlaczu dotykowym o rozdzielczości 800×480 i 65K kolorów. Obsługa dotyku pojemnościowego przez interfejs I2C oraz wsparcie dla dotyku 5-punktowego z obsługą przerwań zapewniają wygodne sterowanie aplikacjami. Płytka integruje również wysokiej pojemności Flash i PSRAM, zapewniając dużą przestrzeń na dane i programy.

⭐Obsługa WiFi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE) z anteną na pokładzie rozszerza możliwości łączności. Dodatkowo, liczne interfejsy peryferyjne takie jak CAN, RS485, I2C, oraz slot na kartę TF i port USB pełnej prędkości, otwierają szerokie możliwości rozszerzenia funkcjonalności płytki.

Specyfikacja:

• ✅Procesor: Xtensa 32-bit LX7 dual-core, 240MHz
• ✅Łączność: WiFi 2.4GHz (802.11 b/g/n), Bluetooth 5 (LE) z anteną na pokładzie
• ✅Pamięć: 512KB SRAM, 384KB ROM, 8MB PSRAM, 8MB Flash
• ✅Wyświetlacz: 4,3-calowy ekran dotykowy pojemnościowy, 800×480 rozdzielczość, 65K kolorów
• ✅Kontrola dotyku: pojemnościowa przez interfejs I2C, dotyk 5-punktowy z obsługą przerwań
• ✅Interfejsy: CAN, RS485, I2C, slot na kartę TF, port USB pełnej prędkości
• ✅Zarządzanie energią: wsparcie dla niezależnych ustawień zasilania modułu i elastycznego zegara

Właściwości produktu:

• ✅Możliwość płynnego uruchamiania programów GUI, takich jak LVGL, na wbudowanym wyświetlaczu
• ✅Wsparcie dla rozbudowy funkcjonalności poprzez liczne interfejsy peryferyjne
• ✅Niskie zużycie energii dzięki zaawansowanym opcjom zarządzania zasilaniem i zegarem
• ✅Łatwość integracji z systemami IoT dzięki wsparciu dla WiFi i Bluetooth
• ✅Idealna płyta do szybkiego prototypowania aplikacji HMI i innych projektów z wykorzystaniem ESP32-S3

✅Wsparcie dla wielu peryferii w tym CAN, I2C, RS485

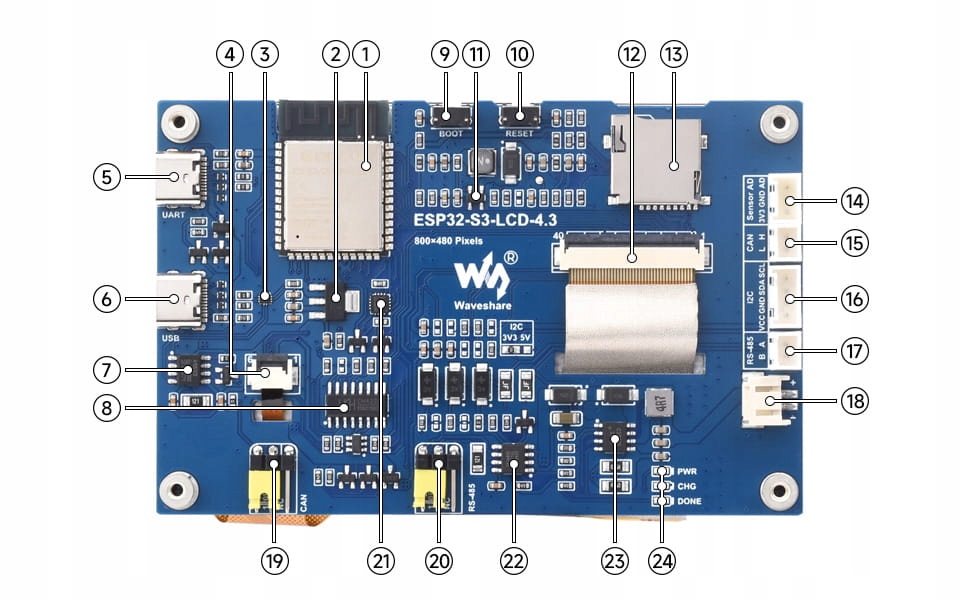

✅Budowa modułu:

1. ESP32-S3N8R8
2. SGM2212-3.3
3. FSUSB42UMX
4. Złącze panelu dotykowego
5. Port USB DO UART typu C
6. Port USB typu C
7. TJA1051T/3/1J
8. CH422G
9. Przycisk ROZRUCH
10. Przycisk reset
11. MP3302DJ-LF-Z
12. Złącze panelu wyświetlacza
13. Gniazdo karty TF
14. Złącze czujnika
15. Złącze CAN
16. Złącze I2C
17. Złącze RS485
18. Złącze pojedynczej baterii litowej 3,7 V PH2.0
19. Wybór rezystora CAN
20. Wybór rezystora RS485
21. CH343P
22. SP3485
23. CS8501
24. Wskaźniki stanu

▶️Zestaw zawiera:

• ESP32-S3-Dotykowy-LCD-4.3 x1
• Kabel męski HY2.0 2P do 2PIN 10cm ×2
• Kabel męski HY2.0 2P do 3PIN 10cm ×1
• Kabel męski HY2.0 2P do 4PIN 10cm ×1
• Pakiet dystansowy × 1
