ESP32-S3-Touch-LCD-4.3B

to płytka rozwojowa mikrokontrolera z obsługą WiFi 2.4GHz i BLE 5, wyposażona w pamięć Flash o dużej pojemności i PSRAM. Na pokładzie znajduje się 4,3-calowy pojemnościowy ekran dotykowy, który umożliwia płynne uruchamianie programów GUI, takich jak LVGL. Dzięki różnorodnym interfejsom peryferyjnym płytka ta jest odpowiednia do szybkiego rozwoju aplikacji HMI (Human-Machine Interface) oraz innych aplikacji opartych na ESP32-S3.

Kod producenta: SKU: 27848

Dodatkowe informacje do pobrania ze strony: https://www.waveshare.com/wiki/ESP32-S3-Touch-LCD-4.3B

• Procesor: Wyposażony w dwurdzeniowy procesor Xtensa 32-bit LX7, o częstotliwości pracy do 240MHz.
• Łączność: Obsługuje Wi-Fi 2.4GHz (802.11 b/g/n) i Bluetooth 5 (LE) z wbudowaną anteną.
• Pamięć: Zawiera 512KB SRAM i 384KB ROM, oraz 16MB pamięci Flash i 8MB PSRAM na pokładzie.

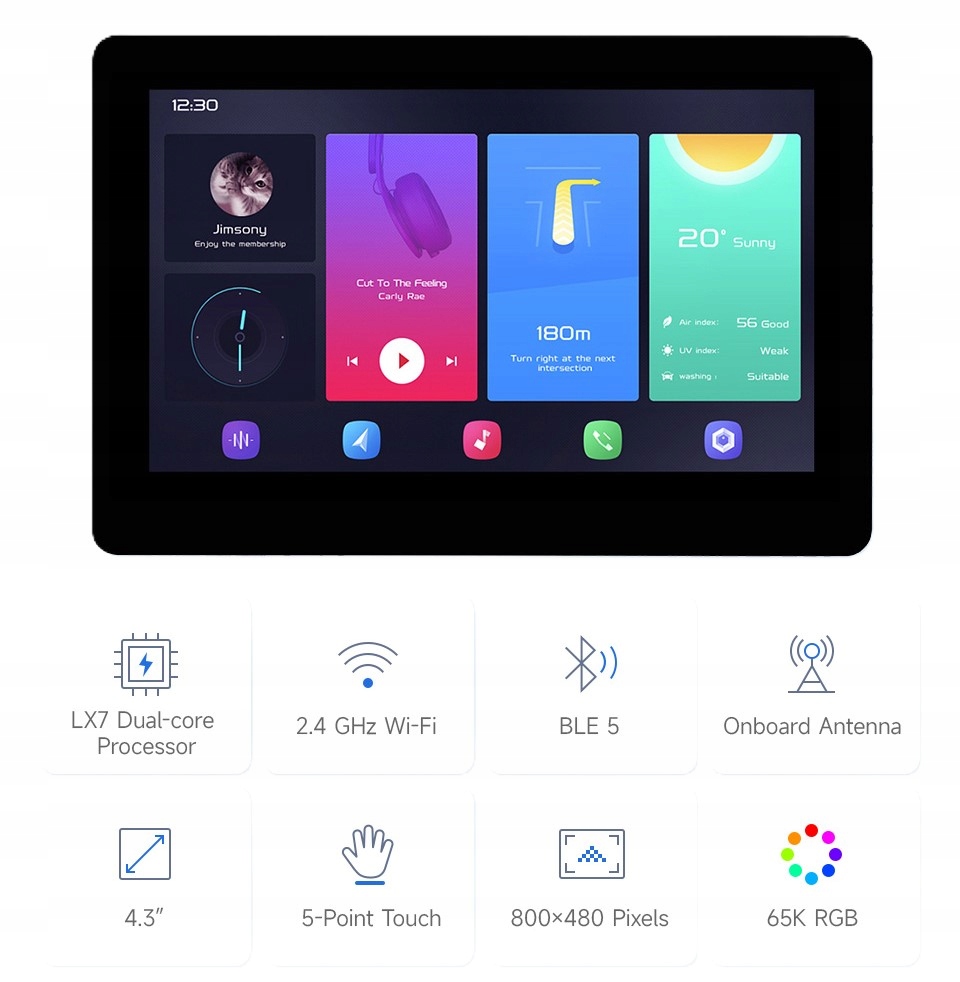

• Wyświetlacz: 4,3-calowy pojemnościowy ekran dotykowy o rozdzielczości 800×480 pikseli, 65K kolorów.
• Dotyk: Obsługuje pojemnościowe sterowanie dotykowe przez interfejs I2C, z obsługą 5-punktowego dotyku i wsparciem dla przerwań.
• Regulator napięcia: Wbudowany regulator napięcia, obsługuje szeroki zakres zasilania od 7V do 36V.
• RTC: Wbudowany układ RTC i ładowalna bateria zapewniają, że dane czasowe nie zostaną utracone w przypadku utraty zasilania.

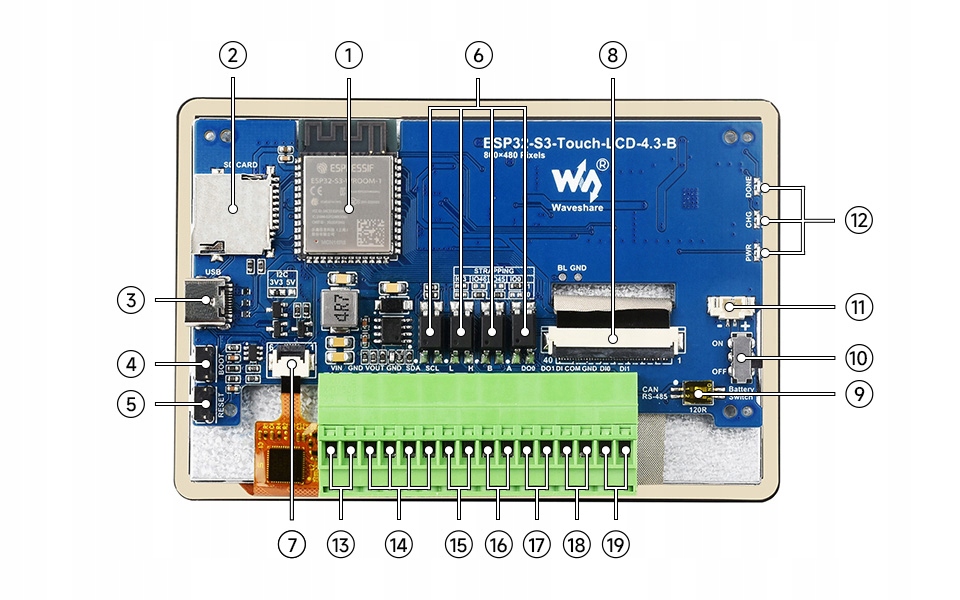

• Interfejsy: Posiada interfejsy CAN, RS485, I2C, gniazdo na kartę TF, złącze baterii GH1.25 2P oraz cyfrowe izolowane interfejsy IO.
• Wejście/wyjście cyfrowe: Obsługuje cyfrowe wejście pasywne i aktywne z izolacją optyczną dwukierunkową. Obsługuje cyfrowe wyjście z izolacją optyczną, oferując wyższą zdolność sterowania z prądem do 450mA.
• Wskaźniki LED: Wbudowane wskaźniki LED wskazujące stan zasilania i ładowania baterii.
• Oszczędność energii: Wspiera elastyczne ustawianie zegara, niezależne ustawienia zasilania modułu oraz inne kontrole w celu realizacji niskiego zużycia energii w różnych scenariuszach.

Pojemnościowy ekran dotykowy z obsługą 5-punktowego dotyku wspiera funkcję dotyku za pomocą interfejsu I2C. Umożliwia to elastyczną obsługę i płynną interakcję z interfejsem użytkownika w trybie multi-touch, co jest idealne do zaawansowanych aplikacji wymagających wielopunktowego dotyku.

Obsługuje rozszerzenie wielu peryferiów poprzez interfejsy CAN, RS485, I2C oraz izolowane interfejsy IO, co pozwala na elastyczne i szerokie zastosowanie modułu w różnych aplikacjach przemysłowych i technologicznych.

W zestawie:

1. ESP32-S3-Touch-LCD-4.3B (with back wiring 16PIN screw terminal) x1
2. 16PIN screw terminal for bottom wiring ×1
