UT622E измерительный мост LCR RLC

UT622E LRC - это ручной измеритель компонентов-катушек, резисторы и конденсаторы и их вторичные свойства: D( коэффициент потерь), Q (коэффициент качества), α (фазовый угол в градусах), β (фазовый угол в радианах) и ESR (эквивалент последовательное или параллельное сопротивление). Параметры компонентов измеряются переменным напряжением о выбираемая частота 100, 120, 1000, 10000 Гц и выбираемая амплитуда 0,1 Vrms, 0,3 Vrms, 1,0 Vrms при выходном импедансе источника сигнала 100 Ом. Максимальная точность измерения составляет 0,1%.

Prezentacja produktu w formie video:

https://youtu.be/x83FLBYunUk

https://youtu.be/cCIFV28bQR0

https://youtu.be/Iu5C73f36Iw

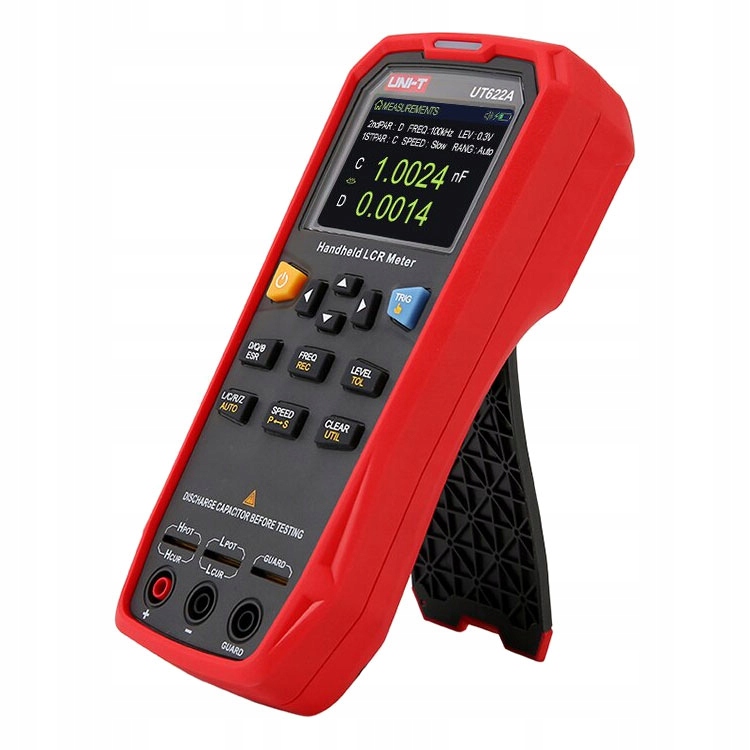

Устройство оснащено интуитивно понятным 2,8-дюймовым TFT ЖК-дисплеем с регулируемой яркостью подсветка в десяти градусах, встроенный аккумулятор Li-Pol большой емкости 1800mah и разъем miniUSB для зарядки и передачи данных на компьютер. Максимальное значение дисплея при измерение первичных параметров составляет 99999, а минимальное измерение вторичных параметров-0,0001. Режим измерения-одно измерение, запускаемое кнопкой TRI или командой с ПК; или измерение непрерывный с регулируемой скоростью запуска теста 20x / s, 5x/ s, 2x / s. конфигурация клемм 2 1 или 4 1 (после покупки тестовых кабелей UTR-L100k-H).

Из-за технологических достижений устройство также подходит для использования профессиональный-в сочетании с компьютером (ПК) создает стенд для сортировки компонентов по конкретные параметры и находит применение на производственных линиях, лабораториях и т.д.

Ручные измерители LCR серии UT622 обладают расширенными функциями, высокой точностью, скорость и долгое время ожидания. С четким и интуитивно понятным 2,8-дюймовым TFT ЖК-дисплеем дюйма, аккумулятор большой емкости и до 100 кГц тестовой частоты, счетчики могут быть используется для длительной точности и удобного измерения для любого случая. Они подходят для измерения и экранирование индуктивности, емкости и сопротивления в лабораториях, производственных линиях, точках техническое обслуживание и т. д.

Технические характеристики:

• измеритель RLC первичных и вторичных параметров компоненты
• большая подсветка, интуитивно понятный TFT ЖК-дисплей, 10 уровней яркость
• диапазон отображения-максимум 99999
• максимальная точность 0,1%
• возможность выбора компонентов в соответствии с определенным допуском
• измерение напряжения переменным 100, 120, 1000 или амплитуда измерения напряжения 0.1 Vrms, 0.3 Vrms, 1.0 Vrms
• выбор эквивалентного режима (для С 10kΩ параллельно)
• автоматическая идентификация компонентов
• встроенный аккумулятор Li-Pol высокая емкость: 1800 мАч
• электропитание поручая: электропитание 5В ± 0.25 в, на одной зарядке аккумулятора: обычно 8 часов
• функции в режиме записи и статистики данные: AVG, MAX, MIN
• звуковой сигнал при нажатии кнопок: да, возможность включение / выключение
• возможность блокировки кнопок: да
• автоматическое отключение : да через 5, 15, 30, 60 минут или выкл
• интерфейс данных: mini USB
• скорость передача данных на ПК: 9600/19200/38400 БОД
• сравнение акустической сигнализации и оптические допуски: выкл., pass, fail
• выбор звуковой сигнализации: короткий, длинный,два коротких
• сброс тестера отключение или короткое замыкание: да
• установка значения допуска от номинального: 1% до 20%, по умолчанию 5%
• подсчет компонентов: все, совместимые, несовместимые совместимый

Диапазон измерения параметров первичного импеданса:

тип / / диапазон отображения // минимальное разрешение в диапазоне

• индуктивность л / / 0.001 МКХ к 9999.9 х // 1 / 0,1 / 0,01 / 0,001 МКХ
• емкость C / / 0,001 pF до 99,999 mF // 1 / 0,1 / 0,01 / 0,001 pF
• сопротивление R / / 0,0001 Ом до 99,999 МОМ / / 0,0001 ом
• общий импеданс с / / 0,0001 Ω do 99,999 MΩ // 0,0001 Ω

Диапазон измерения параметров импеданса вторичный:

тип / / диапазон отображения / / минимальное разрешение на области

• коэффициент распада D / / 0,0001 до 9,9999 / / 0,0001
• коэффициент качество Q // 0,0001 до 99999 / / 0,0001
• фазовый угол в градусах δ deg / / от -179,9 ° до 179,99 ° // 0,01°
• фазовый угол в радианах λ рад // от -3,142 рад до 3,1416 рад // 0,001 совет
• эквивалентное сопротивление ESR / / 0,01 мом до 999,99 ом / / 0,01 мом

• дисплей: 2,8 " TFT ЖК-дисплей с подсветкой
• диапазон отображения : максимум 99999
• точность: лучший 0,1%
• подбор компонентов по заданной допуски: да
• измерение напряжения: AC 100, 120, 1000 или 10000 Гц
• измерения амплитуды. напряжение: 0.1 Vrms, 0.3 Vrms, 1.0 Vrms
• передача данных на ПК: да, после установки программное обеспечение для ПК
• источник питания: Li-Pol аккумулятор 1800mah и (или) источник питания постоянного тока 5V ± 0.25 V, отключено
• интерфейс зарядки и данных: mini USB
• рабочая среда: температура от 5 до 35°C, влажность ≤80%°C
• вес без батареи: 305 г
• размеры изделия (В. x Ш x гл.): 190 x 90 x 44 мм
• размеры упаковки: 225 x 220 x 63 мм
• сертификация безопасность и EMC: IEC / EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

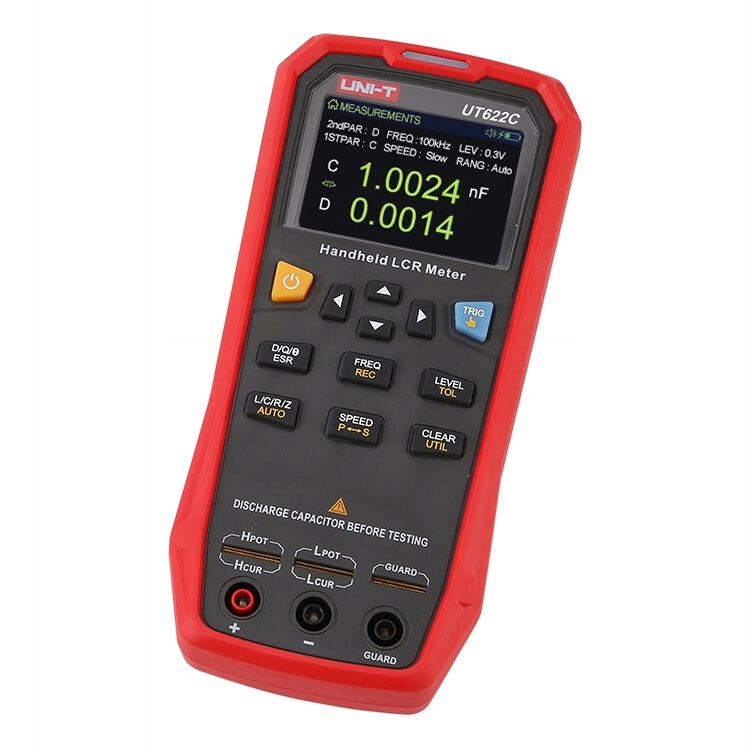

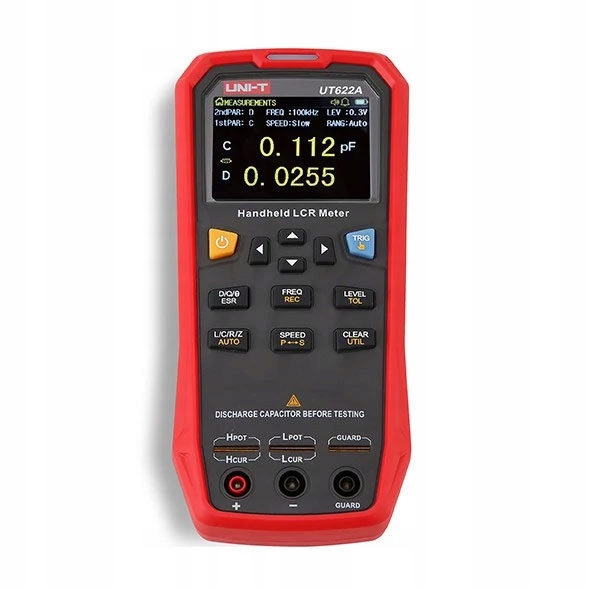

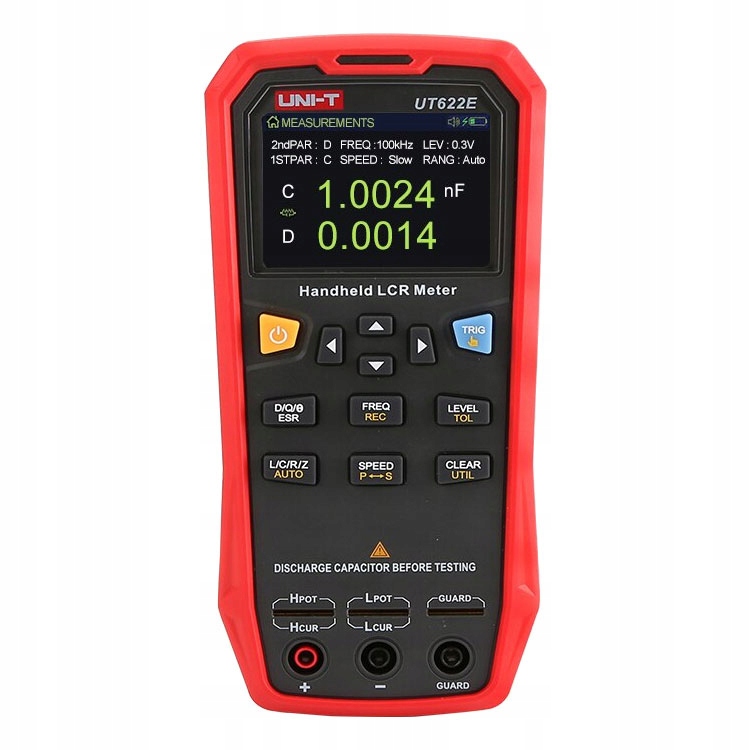

Введение функциональной панели

1. Выключатель питания: длительное нажатие для включите, короткое нажатие, чтобы выключить;

2. Клавиши со стрелками: выберите клавиши управления меню

3. Ключ триггера: триггер / выберите режим триггера

4. D/Q/? / ESR: выбор вторичные параметры

5. FREQ / REC: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц выбор и кнопка режима записи.

6. Уровень / TOL: 0,1 в, 0,3 в, 1 в, кнопки режима переключения и толерантности

7. L / C / R / Z / AUTO: основные параметры и автоматическая идентификация.

8. Скорость / PS: тест скорости и эквивалентная кнопка переключения режима;

9. CLEAR/UTIL: CLEAR четкое и практичное меню конфигурации UTIL.

Режим записи

Режим записи может использоваться для статистики данных, чтобы динамически получить среднее, максимальное, минимальное и количество записей.

Режим толерантности

Для сортировки компонентов можно использовать режим допуска. номинальное значение, предел допуска, сигнализация, светодиодный индикатор и счетчик между измеренным значением основного параметра, сравнение квалифицированных и неквалифицированных, GO/NG.

Диапазон допусков: 1% ~ 20%

Скорость теста: 20 раз / с (быстро), 5 раз (мед), 2 раз / с (медленно)

3-терминальные и 5-терминальные тестовые порты

Поддерживает тест с тремя наконечниками, тест с пятью наконечниками и расширение тестовой линии Кельвина.

Сделать оба удобными тестирование, а также требования к высокоточным испытаниям.

Блок питания

Серия UT622 имеет два метода питания:

питание от аккумулятора литий-полимерный и USB адаптер питания.

В комплект входят:

• устройство UT622E: 1 шт.
• кабель интерфейса УСБ: 1 шт.
• зонд Кельвина, завершенный крокодилом UTR-L100k-H 1шт.
• позолоченная пластина короткое замыкание UTR-001: 1 шт.
• инструкция по применению: 1 шт.
• оригинальная упаковка: 1шт.
