RP2040-Zero płytka z mikrokontrolerem MCU wersja mini Waveshare 20187

RP2040-Zero płytka z mikrokontrolerem MCU wersja mini Waveshare

Dane techniczne:

- producent: Waveshare

- model: 20187

- mikrokontroler: RP2040, zaprojektowany przez Raspberry Pi w Wielkiej Brytanii

- procesor: dwurdzeniowy Arm Cortex M0+, zegar do 133 MHz

- pamięć: 264KB SRAM, 2MB wbudowanej pamięci Flash

- złącze: USB-C, zapewniające nowoczesne i łatwe podłączenie

- konstrukcja: moduł z wyprowadzeniami castellated, umożliwiający bezpośrednie lutowanie do płyt nośnych

USB 1.1: obsługa urządzeń i hosta

- tryby niskiego zużycia energii: tryby sleep i dormant

- programowanie przez przeciągnij-i-upuść: użycie pamięci masowej USB

- piny GPIO: 29 wielofunkcyjnych (20 na krawędzi modułu, pozostałe przez punkty lutownicze)

- interfejsy: 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bit ADC, 16 × kanały PWM

- wbudowany zegar i timer o wysokiej precyzji

- wbudowany czujnik temperatury

- przyspieszone biblioteki liczb zmiennoprzecinkowych na chipie

- 8 programowalnych maszyn stanowych I/O (PIO) do obsługi niestandardowych peryferiów

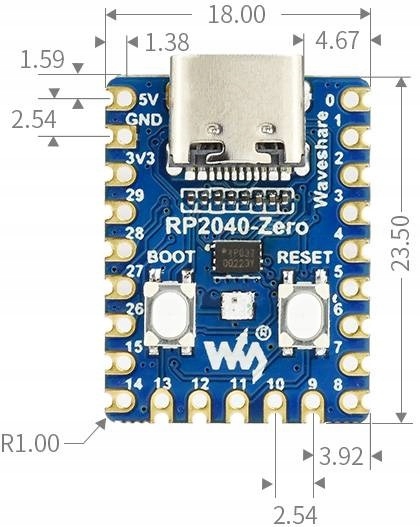

1. Złącze USB typu C

2. W25Q16JVUXIQ 2MB NOR-Flash

3. Przycisk BOOT - naciśnij go podczas resetowania, aby przejść do trybu pobierania

4. Przycisk RESET

5. WS2812 RGB LED

6. ME621 niski spadek napięcia LDO, maks. prąd 800mA

7. RP2040 dwurdzeniowy procesor, częstotliwość robocza do 133MHz

8. Piny RP2040 10x punktów lutowniczych, z czego 9 dla GPIO
